Egycsöves, nem páncélozott optikai kábel

Az Orientalfiber Uni-tube nem páncélozott optikai kábelt stabil kültéri adatátvitelre tervezték, ahol könnyű szerkezetre és egyszerű telepítésre van szükség. Kínai gyártóként és beszállítóként az Orientalfiber ezt az Uni-tube, nem páncélozott optikai kábelt laza csőszerkezettel, integrált vízelzáró rendszerrel és kettős acélhuzal-erősítéssel látja el.

Kérdés küldése

termékleírás

Beszerzési szempontból az Orientalfiber Uni-tube nem páncélozott száloptikai kábel választása azt jelenti, hogy egy kínai gyárral kell együttműködni, amely a következetes gyártásra, az ellenőrzött anyagminőségre és a méretezhető ellátásra összpontosít. Ez a kábelszerkezet alkalmas elosztó hálózatokhoz, hozzáférési hálózatokhoz és infrastrukturális projektekhez, ahol a telepítési rugalmasság és a hosszú távú megbízhatóság egyaránt fontos.

Termékstruktúra és tervezési logika

Az alapstruktúra magyarázata

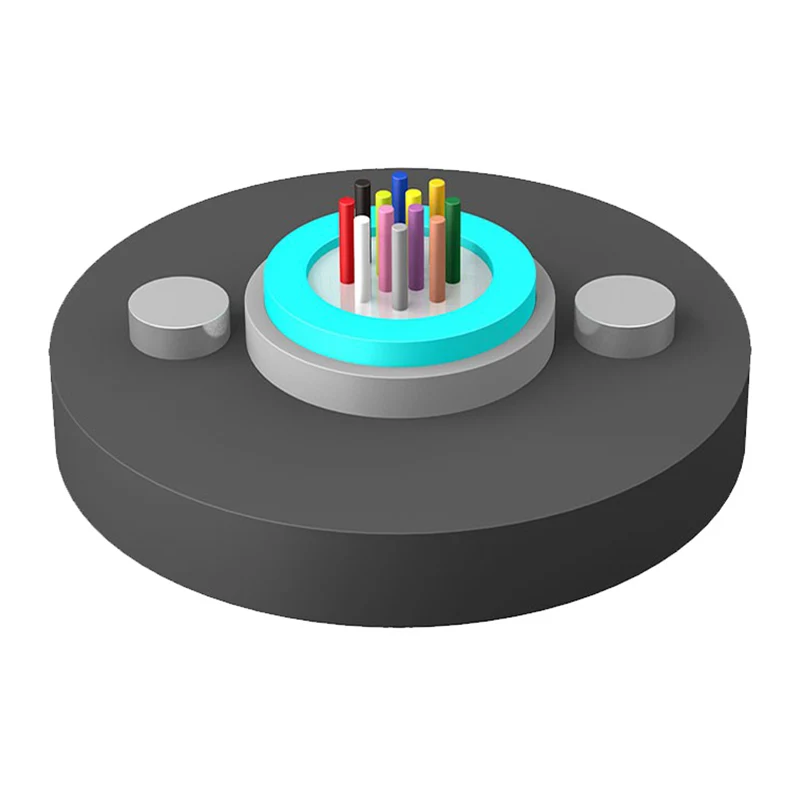

Az Uni-tube nem páncélozott optikai kábel egyszerű, de praktikus kialakítást kapott:

250 μm-es optikai szálak egy nagy modulusú laza cső belsejében
Vízálló keverékkel töltött cső a szálvédelem érdekében
Vízzáró anyagok hosszirányú tömítéshez
Két párhuzamos acélhuzal a szakítószilárdság érdekében
Extrudált PE külső köpeny a környezetvédelem érdekében

Ez a szerkezet csökkenti a kábel teljes tömegét, miközben megőrzi a mechanikai szilárdságot, így az Uni-tube nem páncélozott optikai kábel alkalmas antenna- és csatornaszerelésre.

Főbb teljesítményjellemzők

Gyakorlati előnyök a vásárlók számára

Stabil mechanikai teljesítmény:Alapvető húzóterhelések kezelésére tervezték a telepítés és az üzemeltetés során
Hőmérséklet alkalmazkodóképesség:Fenntartja a teljesítményt változó kültéri körülmények között
Hidrolízisnek ellenálló laza cső:Segít meghosszabbítani az élettartamot párás környezetben
Vízzáró kialakítás:Megakadályozza a víz hosszanti behatolását
UV-álló PE köpeny:Kültéri expozícióra alkalmas
Kompakt szerkezet:Könnyebb szállítás és telepítés
Hosszú szállítási idő:Csökkenti a csatlakozási pontokat és a beépítési időt

Alkalmazási forgatókönyvek

Ahová ez a kábel a legjobban illeszkedik

Az Orientalfiber Uni-tube nem páncélozott optikai kábelt általában a következőkhöz választják:

Hozzáférési hálózat telepítése (FTTH, FTTB)
Távközlési gerinchálózat kiterjesztése (rövid és közepes távolságra)
Városi és vidéki légi berendezések
Légcsatorna alapú kábelfektetési projektek
Ipari kommunikációs rendszerek (erőmű, vasút, autópálya)

Telepítési és beszerzési szempontok

Ami a vásárlókat általában érdekli

Beépítési rugalmasság:A könnyű kialakítás csökkenti a munkaerőköltséget
Költséghatékonyság:A nem páncélozott szerkezet csökkenti a teljes anyagköltséget
Közlekedési kényelem:A kisebb átmérő nagyobb terhelhetőséget tesz lehetővé
Projekt kompatibilitás:Alkalmas szabványos távközlési telepítési módokhoz

Erős mechanikai kockázat vagy rágcsálók expozíció nélküli projektekhez az Uni-tube nem páncélozott száloptikai kábel kiegyensúlyozott lehetőséget kínál a teljesítmény és a költségvetés között.

Szabványoknak való megfelelés

Ez az Uni-tube nem páncélozott optikai kábel megfelel az YD/T 769 szabványnak, biztosítva, hogy megfeleljen a távközlési rendszerekben használt kommunikációs optikai kábelekre vonatkozó általános követelményeknek.

A Gyártóról

Jiangsu Xuben Photoelectric Technology Co., Ltd

A Jiangsu Xuben Photoelectric Technology Co., Ltd. egy négy gyárral rendelkező vállalatcsoport, amely teljes üvegszálas hálózati megoldásokat tud nyújtani ügyfelei számára. A cég 15 000 négyzetméter összterületen beltéri kábeleket, kültéri kábeleket, ODN komponenseket és optikai hálózati berendezéseket gyártó létesítményeket üzemeltet, éves kibocsátási értéke pedig 20 millió USD.

A távközlési szolgáltatók, rádió- és televíziórendszerek, LAN-adatátvitel és infrastrukturális szektorok (pl. villamosenergia-, vasút- és autópályák) alkalmazásaival a vállalat a stabil termelésre és a hosszú távú együttműködésre összpontosít. Az ISO9001 és ISO45001 rendszerekkel tanúsított Jiangsu Xuben Photoelectric Technology Co., Ltd. konzisztens ellátási és gyártási ellenőrzéssel támogatja a globális vásárlókat.

GYIK

1. Alkalmas ez a kábel közvetlen eltemetésre?
Nem, az Uni-tube nem páncélozott optikai kábel nem páncélozott, ezért nem ajánlott további védelem nélkül közvetlenül elföldelni.

2. Milyen telepítési módszerek javasoltak?
Alkalmas antenna- és csatornaszerelésre szabványos távközlési projektekben.

3. Hogyan működik nedves környezetben?
A kábel vízzáró anyagokat és töltőanyagokat tartalmaz, amelyek csökkentik a nedvesség hatását a hosszú távú használat során.

4. Miért válassza ezt a típust a páncélozott kábel helyett?
Az alacsonyabb mechanikai kockázattal járó projekteknél ez a szerkezet csökkenti a költségeket, a súlyt és a telepítés bonyolultságát.

Uni-tube Non-armored Fiber Optic Cable

Műszaki paraméterek

Kábel típusa (2 szállal megnövelve)	Rostszám	Kábel súlya (ref.) (kg/km)	Szakítószilárdság Hosszú/rövid távú (N)	Ütésállóság Hosszú/rövid távú (N/100 mm)	Hajlítási sugár Statikus/dinamikus (mm)
GYXY-2~12Xn	2~12	77	600/1500	300/1000	10D/20D
GYXY-14~24Xn	14-24	83	600/1500
GYXY-2~12Xn	2~12	104	1000/3000
GYXY-14~24Xn	14-24	109	1000/3000

Tárolási/üzemi hőmérséklet: -40 ℃ - +70 ℃

Optikai jellemzők

Száltípus	Csillapítás (+20℃)				Sávszélesség		Numerikus rekesznyílás	Kábellevágási hullámhossz λcc
Száltípus	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Numerikus rekesznyílás	Kábellevágási hullámhossz λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
