Sodrott laza cső, nem fém szilárdságú tag, nem páncélozott optikai kábel

A sodrott laza csöves, nem fémes szilárdságú, nem páncélozott száloptikai kábel szerkezete az, hogy 250 μm-es optikai szálat helyezzenek egy nagy modulusú anyagból készült laza csőbe, és a laza csövet vízálló anyaggal töltik meg. A kábelmag közepe FRP, a laza csövet (és a töltőkötelet) az FRP köré csavarják, így kompakt és kerek kábelmagot alkotnak. A kábelmag hézagait vízzáró töltőanyaggal töltik ki. A kábelmagon kívülre egy polietilén köpenyréteget szorítanak, hogy kábelt képezzenek.

Kérdés küldése

termékleírás

ASodrott laza cső, nem fém szilárdságú tag, nem páncélozott optikai kábel250 μm-es optikai szálakból áll, amelyek nagy modulusú anyagból készült laza csövekben vannak behelyezve, és vízálló keverékkel vannak feltöltve. A kábelmag középpontjában egy nem fém FRP szilárdsági elem áll, amely körül a laza csövek és a töltőanyagok csavarvonalban vannak felfűzve, így kompakt, kerek magot alkotnak. A vízzáró töltőanyagok minden rést elfoglalnak, és egy külső polietilén köpeny védi a kábel szerkezetét.

Főbb jellemzők

Erős mechanikai és hőmérsékleti teljesítmény
Laza csőanyag nagy hidrolízis-ellenállással és szakítószilárdsággal
Speciális csőtöltő keverék a kritikus szálvédelemhez
Ütésállóság kombinálva rugalmas kialakítással a telepítéshez
Átfogó vízzáró intézkedések: FRP központi elem, csőtöltő anyagok, 100%-os magtöltés
Szabványmegfelelőség: YD/T 901 és IEC 60794-1

Műszaki előírások

Optikai szálak száma: Több konfiguráció is elérhető (pl. 6-144 szál)
Száltípus: Egymódusú vagy többmódusú 250μm
Laza cső anyaga: nagy modulusú polimer
Töltőanyag: Vízzáró gél
Szilárdsági tag: Nem fém FRP rúd
Külső burkolat: polietilén (PE)
Üzemi hőmérséklet: -40°C és +70°C között
Minimális hajlítási sugár: 20× kábelátmérő (terhelés alatt)

Alkalmazások

Ezeket a kábeleket széles körben használják:

Távközlési szolgáltatók gerinchálózatokhoz és hozzáférési hálózatokhoz
Rádió és televízió jelátviteli rendszerek
Helyi hálózati (LAN) adatátvitel
Ipari front-end kapcsolatok villamosenergia-, vasúti és autópálya-projektekben
Egyéb nagyszabású mérnöki és infrastrukturális projektek

Előnyök

A tartós, nem fémes kialakítás csökkenti a korrózió kockázatát és könnyebbé teszi a kábelt
A kompakt sodrott szerkezet javítja a szakítószilárdságot és a rugalmasságot
A vízzáró anyagok nagy megbízhatóságot biztosítanak párás vagy nedves környezetben
Kompatibilitás különféle telepítési módszerekkel, beleértve a csatornákat és a légi telepítést
Bizonyított teljesítmény hazai és nemzetközi projektekben, az Orientalfiber gyártási tapasztalataival

GYIK

K: Használható ez a kábel kültéri telepítésekhez?: V: Igen, a PE-köpeny és a vízzáró keverékek alkalmassá teszik a kültéri közvetlen betemetésre és csatornázásra.
K: Hány szál konfigurálható?: V: A kábel testreszabható 6 és 144 szál között a projekt követelményeitől függően.
K: A kábel tartalmaz fém alkatrészeket?: V: Nem, a szilárdsági elem nem fém FRP, minimálisra csökkenti a súlyt és a korróziós problémákat.
K: Kompatibilis a szabványos optikai berendezésekkel?: V: Igen, a 250 μm-es szál és a szabványos laza cső kialakítás biztosítja a kompatibilitást a hagyományos illesztési és lezárási módszerekkel.

Szabványok

A GYFTY kábel megfelel az YD/T 901 szabványnak, valamint az IEC 60794-1 szabványnak

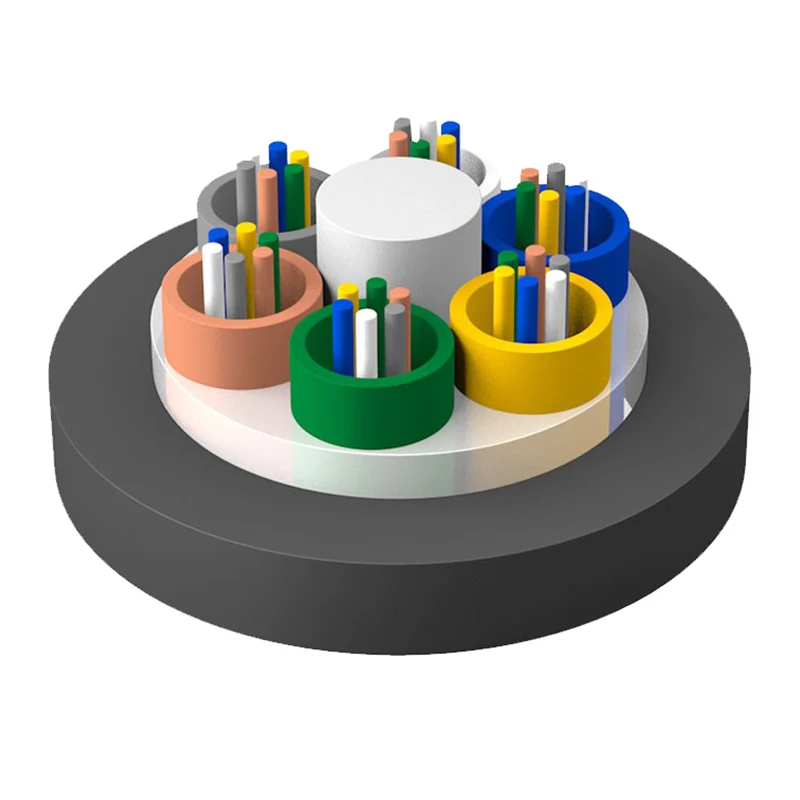

Szerkezetrajz

1.Fiber

2.Csőtöltő vegyület

3. Laza cső

4. Kábeltöltő keverék

5.FRP erősségű tag

6.PE tok

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Műszaki paraméterek

Kábel típusa (2 szállal megnövelve)	Rostszám	Csövek	Töltőanyagok	Kábel súlya (ref.) (kg/km)	Szakítószilárdság Hosszú/rövid távú (N)	Ütésállóság Hosszú/rövid távú (N/100 mm)	Hajlítási sugár Statikus/dinamikus (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12,5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14-18	3	3	86
GYFTY-20~24Xn	20-24	4	2	86
GYFTY-26~30Xn	26-30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38-48	4	2	109
GYFTY-50~60Xn	50-60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14-18	3	4	98
GYFTY-20~24Xn	20-24	4	3	98
GYFTY-26~30Xn	26-30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50-60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14-18	3	5	119
GYFTY-20~24Xn	20-24	4	4	119
GYFTY-26~30Xn	26-30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50-60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86-96	8	0	125
GYFTY-98~108Xn	98-108	9	1	149
GYFTY-110~120Xn	110-120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Tárolási/üzemi hőmérséklet: -40 ℃ - +70 ℃

Optikai jellemzők

Száltípus	Csillapítás (+20℃)				Sávszélesség		Numerikus rekesznyílás	Kábellevágási hullámhossz λcc
Száltípus	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Numerikus rekesznyílás	Kábellevágási hullámhossz λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
