Sodrott laza csöves páncélozott optikai kábel

Sodort laza cső páncélozott optikai kábel (Orientalfiber) egy páncélozott kültéri optikai kommunikációs kábel sodrott laza csőszerkezettel. Nagy modulusú laza csöveket használ 250 μm-es optikai szálak befogadására, fém központi erősítő részekkel, kétoldalas műanyag bevonatú acélszalag páncélzattal és többrétegű vízálló szerkezettel, amely ellenáll a külső mechanikai sérüléseknek, a nedvesség eróziónak és a hőmérsékleti változásoknak, valamint megvalósítja az optikai jelek biztonságos és stabil továbbítását kültéri és komplex temetői környezetben.

Gyártási erő

1. Méretes termelési kapacitás : Négy szabványosított gyártógyár biztosítja az Orientalfiber sodrott laza csöves páncélozott száloptikai kábel stabil ellátását, kielégítve a kis szériás testreszabott projektek és a nagyszabású globális beszerzések rendelési igényeit.
2. Kézművesség és minőség-ellenőrzés : Tartsa be a kifinomult gyártást és a professzionális gyártást, gyakorolja a mesterségbeli szellemet, és szigorúan ellenőrizze a termék minden gyártási láncszemét.
3. Nemzetközi tanúsítás : A cég megszerezte az ISO9001 minőségirányítási rendszer tanúsítványt és az ISO45001 munkahelyi egészség- és biztonságirányítási rendszer tanúsítványt, és minden gyártási folyamat megfelel a nemzetközi és hazai ipari szabványoknak.
4. Globális Ellátási Rendszer : Az Orientalfiber termékek teljes gyártási és ellátási lánccal rendelkeznek, amely hatékonyan képes reagálni a vevők beszerzési és szállítási igényeire a különböző országokban és régiókban.

Az Orientalfiber sodrott laza csöves páncélozott száloptikai kábel főbb jellemzői

1. Kiváló mechanikai és hőmérséklet-adaptációs teljesítmény, stabil működés összetett hőmérsékleti környezetben
2. Nagy modulusú laza csőanyag kiemelkedő hidrolízisállósággal és szerkezeti szilárdsággal
3. Speciális csőtöltő massza teljes körű védelmet nyújt a belső optikai szálaknak
4. Kiváló ütésállóság és rugalmas fektetési teljesítmény, alkalmazkodva a különféle építési forgatókönyvekhez
5. Többrétegű vízálló kialakítás, amely teljesen blokkolja a nedvességet és biztosítja a termék hosszú élettartamát

Műszaki előírások

Alapvető szerkezeti paraméterek

• Optikai szál specifikáció: 250μm szabványos optikai szál
• Laza csőanyag: Magas modulusú vízálló anyag
• Központi megerősítés: Fémerősítő mag (többmagos termékekhez opcionális PE külső burkolat)
• Vízálló szerkezet: Kábelmag vízzáró töltőanyag + laza cső belső vízálló keverék
• Páncélréteg: Kétoldalas műanyaggal bevont acélszalag (PSP)
• Külső köpeny: polietilén (PE) köpeny
• Belső köpeny: polietilén (PE) belső köpeny

Megfelelőségi szabványok

• Hazai szabvány: YD/T 901
• Nemzetközi szabvány: IEC 60794-1
• Minőségügyi rendszer: ISO9001, ISO45001 tanúsítvánnyal

Mechanikai és környezetvédelmi teljesítmény

• Nyomószilárdság: Megfelel a kültéri fektetési mechanikai igénybevétel követelményeinek
• Hajlítási teljesítmény: Jó rugalmasság, kényelmes felépítés és fektetés
• Hőmérsékletállóság: Alkalmazkodni a széles hőmérsékleti tartomány változásaihoz
• Vízálló fokozat: Többrétegű vízálló szerkezet, 100%-os kábelmag kitöltés és tömítés

Az Orientalfiber sodrott laza csöves páncélozott száloptikai kábel alkalmazásai

Az Orientalfiber sodrott, laza csöves páncélozott száloptikai kábel alkalmazási lehetőségek széles skálájával rendelkezik, lefedi az optikai kommunikáció átvitelének több területét:

1. Telekommunikációs ipar : Hazai és külföldi távközlési szolgáltatók távolsági gerinchálózati átvitele

1. Rádió és Televízió : Rádió és televízió kommunikációs hálózat jelátviteli rendszere
2. Adatátvitel : Helyi hálózati (LAN) nagy sebességű adatátvitel
3. Ipari területek : Villamos energiarendszer, vasúti tranzit kommunikáció, autópálya jelátvitel és ipari front-end kapcsolat
4. Infrastruktúra : Kültéri közvetlen temetés, földalatti csővezeték, durva terep kommunikáció műszaki fektetés

Szabványok

A GYTA53 kábel megfelel az YD/T 901 szabványnak, valamint az IEC 60794-1 szabványnak.

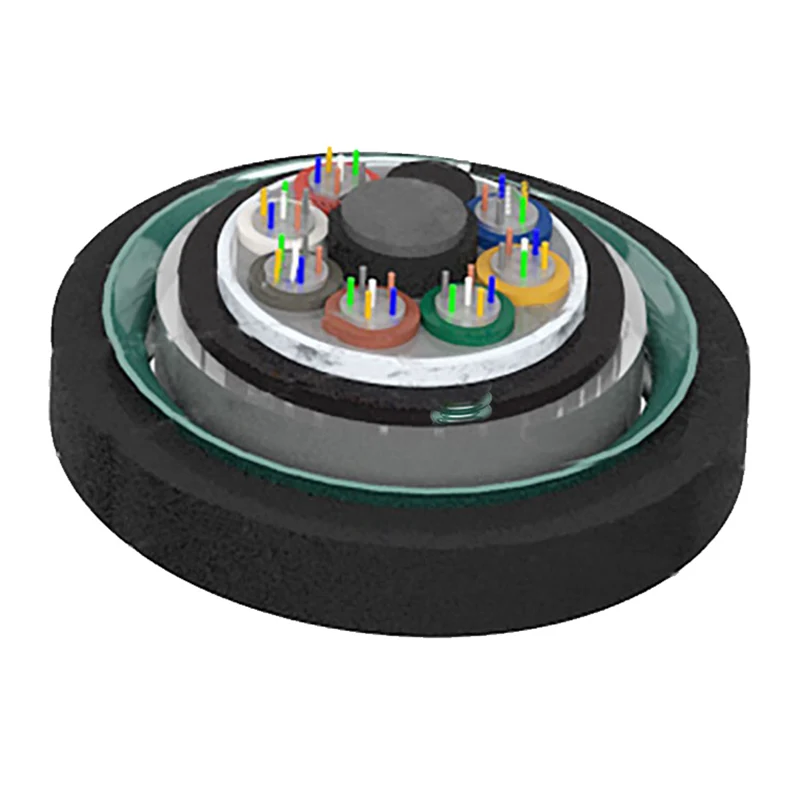

Szerkezetrajz

1.Fiber

2.Csőtöltő vegyület

3. Laza cső

4. Kábeltöltő keverék

5.APL

6.PE belső köpeny

7. Vízzáró anyag

8.PSP

9. Központi Erőtag

10.PE külső köpeny

Műszaki paraméterek

Tárolási/üzemi hőmérséklet: -40 ℃ - +70 ℃

Optikai jellemzők

Jegyzet:

a. Az Xn utótag száltípust jelöl

b. A szál és a cső színelrendezését a színazonosító táblázat tartalmazza

c. A sodrott, laza csöves páncélozott optikai kábelt nem szabad 6 hónapnál tovább tárolni kültéri környezetben, hogy a kábeltekercs jó állapotban maradjon

Alkalmazás: Légcsatorna/Légi/Direct Buried
