Egycsöves, nem fémes, nem páncélozott száloptikai kábel

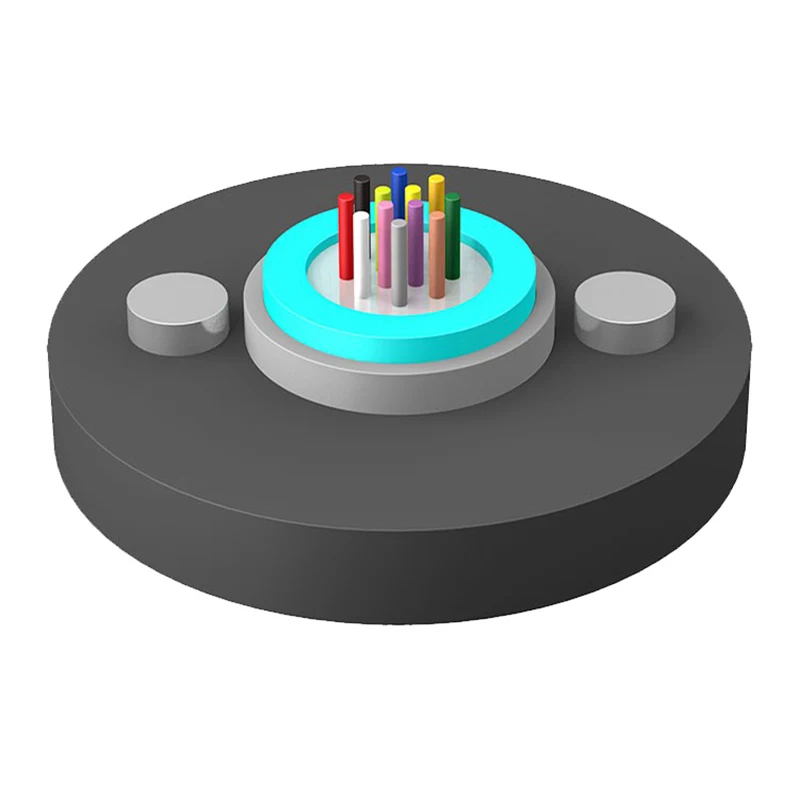

A GYFXY egycsöves, nem fémes, nem páncélozott száloptikai kábel szerkezete az, hogy 250 μm-es optikai szálat helyeznek egy nagy modulusú anyagból készült laza csőbe, és a laza csövet vízálló keverékkel töltik meg. Vízzáró anyagot adnak a laza csőhöz, hogy biztosítsák az optikai kábel vízzáró teljesítményét. Két párhuzamos üvegszál-erősítésű műanyagot (FRP) helyeznek mindkét oldalra, majd polietilén burkolatba extrudálják, így kábelt alkotnak.

Kérdés küldése

termékleírás

Az Uni-tube nem fémes, nem páncélozott száloptikai kábel (GYFXY) magarchitektúrája központi laza cső kialakítást alkalmaz. Ebben a nagy modulusú csőben a 250 μm-es optikai szálakat speciális vízálló anyag védi. A szerkezeti integritás fém használata nélkül való megőrzése érdekében két párhuzamos üvegszál-erősítésű műanyag (FRP) van elhelyezve a cső ellentétes oldalán. Ezt a konfigurációt azután egy robusztus polietilén (PE) köpenybe burkolják, amely egyensúlyt biztosít a rugalmasság és a szakítószilárdság között.

Alapadatok és anyagösszetétel

Optikai szál: Szabványos 250 μm-es szálak laza védőcsőben.
Szilárdsági tagok: Kettős párhuzamos FRP (nem fém) az elektromágneses interferencia (EMI) ellenálláshoz.
Vízblokkolás: Beépített vízzáró anyagok és tömlőtöltő keverék a nedvesség bejutásának megakadályozására.
Külső védelem: UV-álló PE köpeny, amely különféle környezeti feltételekhez alkalmas.
Megfelelőség: Teljes mértékben megfelel az YD/T 769 távközlési szabványoknak.

Működési előnyök a hálózati infrastruktúra számára

1. Nem fémes kivitel az interferenciamentes átvitelhez

Mivel az Uni-cső, nem fémes, nem páncélozott optikai kábel acél helyett FRP-t használ, teljesen dielektromos. Ez kritikus érték az elektromos vezetékek közelében vagy villámcsapásnak kitett területeken végzett mérnöki projekteknél, mivel kiküszöböli az indukált áram kockázatát.

2. Egyszerű telepítés és kezelés

Az Orientalfiber GYFXY kábel kis átmérője és csökkentett súlya hosszabb szállítási hosszt és könnyebb áthúzást tesz lehetővé keskeny csatornákon. Ez csökkenti a szükséges toldások számát, csökkentve a munkaerőköltséget és a jelcsillapítást is.

3. Környezeti ellenálló képesség

A PE-hüvely és a hidrolízisnek ellenálló laza csőanyagok biztosítják, hogy az Uni-tube nem fémes, nem páncélozott száloptikai kábel működőképes maradjon változó hőmérsékleten és UV-sugárzás mellett is. A belső kenőcs másodlagos pufferként szolgál, megvédi a rostokat a fizikai igénybevételtől és a nedvességtől.

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Műszaki paraméterek

Kábel típusa

(2 szállal megnövelve)

Rostszám

Kábel súlya (ref.)

(kg/km)

Szakítószilárdság

Hosszú/rövid távú

(N)

Ütésállóság

Hosszú/rövid távú

(N/100 mm)

Hajlítási sugár

Statikus/dinamikus

(mm)

GYFXY-2~12Xn

2~12

400/1000

300/1000

10D/20D

GYFXY-14~24Xn

14-24

Tárolási/üzemi hőmérséklet: -40 ℃ - +70 ℃

Optikai jellemzők

Száltípus	Csillapítás (+20℃)				Sávszélesség		Numerikus rekesznyílás	Kábellevágási hullámhossz λcc
Száltípus	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Numerikus rekesznyílás	Kábellevágási hullámhossz λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Jegyzet:

a. Az Xn utótag száltípust jelöl

b. A szál és a cső színelrendezését a színazonosító táblázat tartalmazza

c. A kábeltekercs jó állapotának megőrzése érdekében a kábelt nem szabad 6 hónapnál tovább tárolni kültéri környezetben

Alkalmazás: Légi

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Közbeszerzési és pályázati kontextus

Nagykereskedelmi vásárlók és projektmenedzserek számára aEgycsöves, nem fémes, nem páncélozott száloptikai kábelköltséghatékony megoldást jelent a helyi hálózatokhoz (LAN), az autópálya-felügyeleti rendszerekhez és a vasúti tranzitkommunikációhoz.Keleti szálteljes ellátási láncot biztosít – a beltéri/kültéri kábelgyáraktól az ODN-komponensekig –, amely biztosítja, hogy a kábel zökkenőmentesen illeszkedjen a meglévő hálózati berendezésekhez.

Közbeszerzési kérdések (GYIK)

Mi a GYFXY struktúra elsődleges előnye?

A GYFXY szerkezetet kifejezetten olyan környezetekhez tervezték, ahol könnyű és nem vezető anyagokra van szükség. Leegyszerűsíti az antenna- vagy csatornaszerelést, miközben megfelelő szakítószilárdságot biztosít a párhuzamos FRP-n keresztül.

Hogyan biztosítja az Orientalfiber a minőséget a nagyméretű megrendeléseknél?

20 millió USD éves kibocsátással rendelkező vállalatcsoportként mind a négy speciális gyárunkban bevezetjük az ISO9001 és ISO45001 szabványokat. Az Uni-tube nemfémes, nem páncélozott száloptikai kábel minden tétele szakítószilárdság, ütésállóság és vízbehatolás vizsgálaton esik át.
