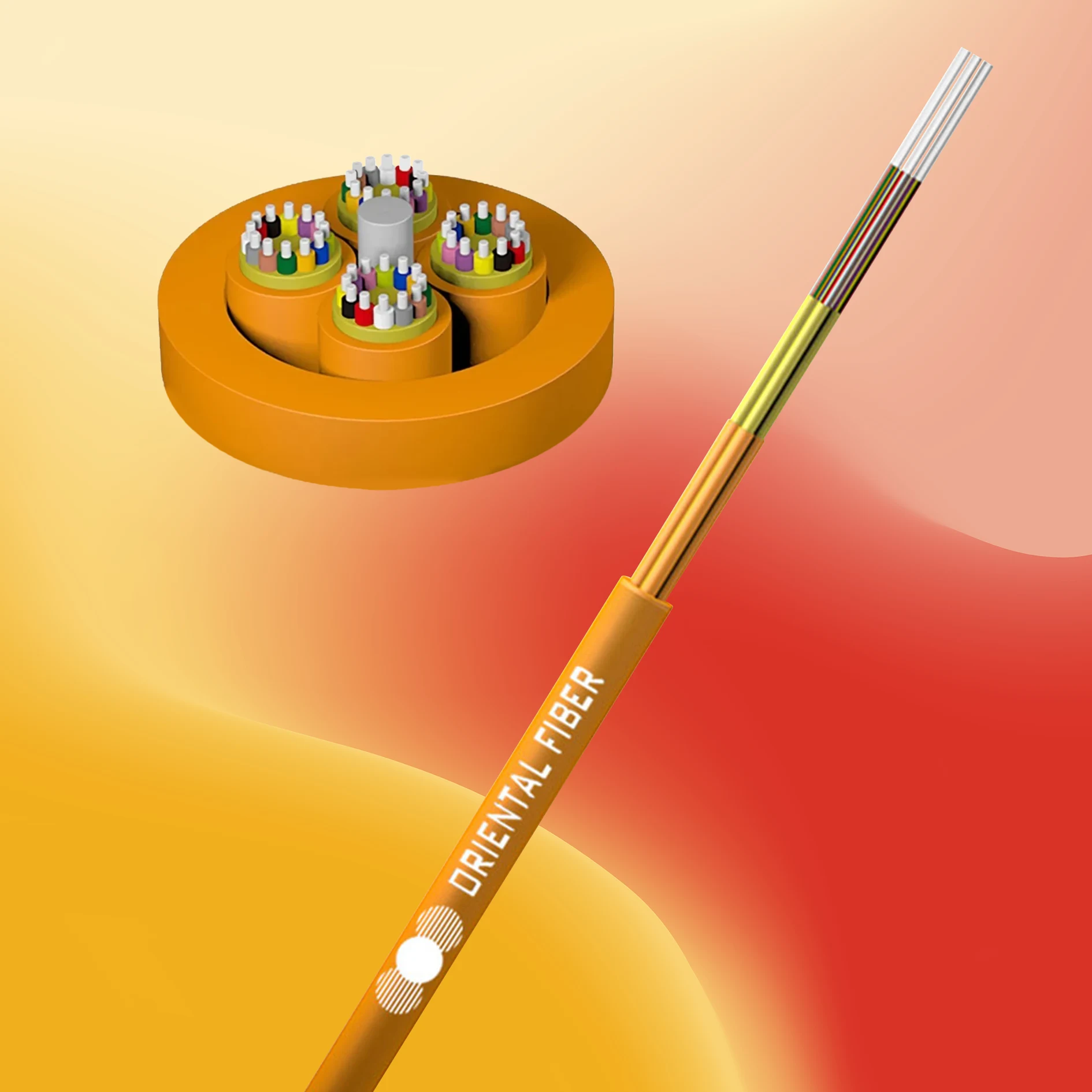

Sodrott laza cső, nem fém erősségű páncélozott optikai kábel

Az Orientalfiber által szállított, sodrott, laza csöves, nem fémes szilárdságú páncélozott száloptikai kábel egy többrétegű védőszerkezettel rendelkező kültéri optikai kábel. A mag kialakítása magában foglalja a 250 μm-es optikai szálak elhelyezését nagy modulusú anyagból készült laza csövekben, és a csöveket vízzáró vegyülettel töltik meg, hogy megakadályozzák a nedvesség bejutását.

Főbb jellemzők és alapvető előnyök

• Elektromágneses interferencia (EMI) immunitás: A nem fém FRP szilárdságú elem felhasználásával a sodrott laza cső, nem fém erősségű páncélozott száloptikai kábel ellenáll a villámcsapásoknak és az elektromos interferenciáknak, így alkalmas nagyfeszültségű környezetekre.
• Kétrétegű páncélvédelem: Az APL és a PSP kombinációja kiváló ütésállóságot és magas szintű védelmet biztosít a rágcsálók támadásaival és a mechanikai behatásokkal szemben a telepítés során.
• Hidrolízisnek ellenálló kialakítás: A nagy szilárdságú laza csőanyagot kifejezetten úgy alakították ki, hogy ellenálljon a hidrolízisnek, biztosítva a szálak hosszú élettartamát nedves éghajlaton.
• Átfogó vízzárás: A többrétegű rendszer, amely magában foglalja a csőtöltő keveréket, a 100%-os kábelmag töltetet és a vízzáró anyagokat, biztosítja, hogy a kábel vízálló maradjon hidrosztatikus nyomás alatt is.

Műszaki előírások

• Fiber Count: Testreszabható konfigurációk 2 és 144 mag között.
• Szilárdsági tag: központi szálerősítésű műanyag (FRP) opcionális PE bevonattal meghatározott átmérőkhöz.
• Páncélrétegek: Hosszirányban becsomagolt APL (alumínium-polietilén-laminát) és PSP (műanyag bevonatú acélszalag).
• Szabványos megfelelőség: Teljes mértékben megfelel az YD/T 901 és az IEC 60794-1 nemzetközi szabványoknak.
• Környezeti tartomány: Stabil működés -40°C és +70°C közötti hőmérsékleti gradiens mellett.
• Köpeny anyaga: UV-álló polietilén (PE) a meghosszabbított kültéri élettartamért.

Változatos alkalmazási területek

ASodrott laza cső, nem fém erősségű páncélozott optikai kábelkülönféle kritikus szektorokban alkalmazzák:

1. Távközlési szolgáltatók: Megbízható gerinchálózati és hozzáférési hálózati kábelezés hang- és adatszolgáltatásokhoz.
2. Áram- és közüzemi hálózatok: Biztonságos adatátvitel a nagyfeszültségű vezetékek közelében, ahol a fém elemek korlátozottak.
3. Rádió és televízió: Stabil jelelosztás kommunikációs és információátviteli rendszerek számára.
4. Közlekedési infrastruktúra: Valós idejű adatfigyelés és kommunikáció a vasúti tranzit, autópályák és intelligens közlekedési rendszerek számára.

Szabványok

A GYFTA53 kábel megfelel az YD/T 901 szabványnak, valamint az IEC 60794-1 szabványnak.

Szerkezetrajz

1.Fiber

2.Csőtöltő vegyület

3. Laza cső

4. Kábelezési töltőanyag

5.APL

6.PE belső köpeny

7. Vízzáró anyag

8.PSP

9.FRP erősségi tag

10.PE külső köpeny

Műszaki paraméterek

Tárolási/üzemi hőmérséklet: -40 ℃ - +70 ℃

Optikai jellemzők

Jegyzet:

a. Az Xn utótag száltípust jelöl

b. A szál és a cső színelrendezését a színazonosító táblázat tartalmazza

c. A kábeltekercs jó állapotának megőrzése érdekében a kábelt nem szabad 6 hónapnál tovább tárolni kültéri környezetben

Alkalmazás: Csatornába/Légibe/Közvetlenül eltemetve

Gyakran Ismételt Kérdések (GYIK)

K: Mitől fontos a "nem fémes" tulajdonság ennél a páncélozott kábelnél?

V: Annak ellenére, hogy a kábel fém páncélzattal (APL/PSP) rendelkezik, a nem fém FRP központi szilárdságú elem megakadályozza, hogy a kábel folyamatos vezetőként működjön villám- vagy nagyfeszültségű indukció esetén, jelentősen növelve a biztonságot az elektromos folyosókon.

K: A sodrott laza cső nem fém szilárdságú tag páncélozott száloptikai kábel alkalmas közvetlen eltemetésre?

V: Igen. A kettős páncélzatú szerkezet (alumínium és acél szalagok) biztosítja a szükséges szakítószilárdságot és ütésállóságot, amely a legtöbb talajtípusban a közvetlen betemetéshez szükséges.

K: Hogyan biztosítja az Orientalfiber a kábel nedvességállóságát az idő múlásával?

V: 100%-os magkitöltő keveréket használunk APL és PSP korlátokkal kombinálva. Ez a redundáns rendszer biztosítja, hogy még ha a külső burkolat megsérül is, a nedvesség ne tudjon behatolni a rosthordozó csövekbe.
