Uni-csöves fénypáncélozott optikai kábel

Az Uni-tube fénypáncélozott száloptikai kábel precíziós tervezésű szerkezettel rendelkezik, amelyet a gyakorlati alkalmazásra optimalizáltak. 250 μm-es optikai szálakat helyeznek el egy laza, nagy modulusú anyagból készült csőben, amely teljesen meg van töltve speciális vízálló keverékkel.

Kétoldalas műanyag bevonatú acélszalag (PSP) réteg van hosszirányban körbetekerve a laza cső körül, és az acélszalag és a laza cső közé vízzáró anyagot helyeznek el a tömörség és a vízállóság fokozása érdekében. Két párhuzamos acélhuzal van elhelyezve mindkét oldalon a szakítószilárdság érdekében, és egy extrudált polietilén (PE) köpeny alkotja a végső kábelszerkezetet.

Főbb termékjellemzők

Ez a rész felvázolja a Uni-tube fénypáncélozott száloptikai kábel funkcionális előnyeit, amelyek közvetlenül a beszerzési és mérnöki projektek előnyeit szolgálják:

• Stabil mechanikai és hőmérsékleti teljesítmény, alkalmazkodik a kültéri klímaváltozásokhoz
• Nagy szilárdságú hidrolízisnek ellenálló laza cső a meghosszabbított élettartamért
• A speciális csőtöltő keverék célzott szálvédelmet biztosít
• Kiváló ütésállóság és működési rugalmasság a helyszíni telepítéshez
• A PSP réteg fokozza a nedvességálló és a fizikai védelem teljesítményét
• A kettős párhuzamos acélhuzalok megbízható szakítószilárdságot biztosítanak a fektetés és a használat során
• A kis átmérőjű és könnyű kialakítás leegyszerűsíti a telepítést és csökkenti a munkaerőköltségeket
• Támogatás a hosszabb szegmensekhez a csatlakozási pontok és a jelveszteség csökkentése érdekében

Megfelelőségi szabványok

Az Uni-tube fénypáncélozott száloptikai kábel (GYXS/GYXTW típus) teljes mértékben megfelel az YD/T 769.9 szabványnak, megfelel a hazai és nemzetközi mérnöki alkalmazási előírásoknak, és megkönnyíti a projektek elfogadását és minőségi tanúsítását.

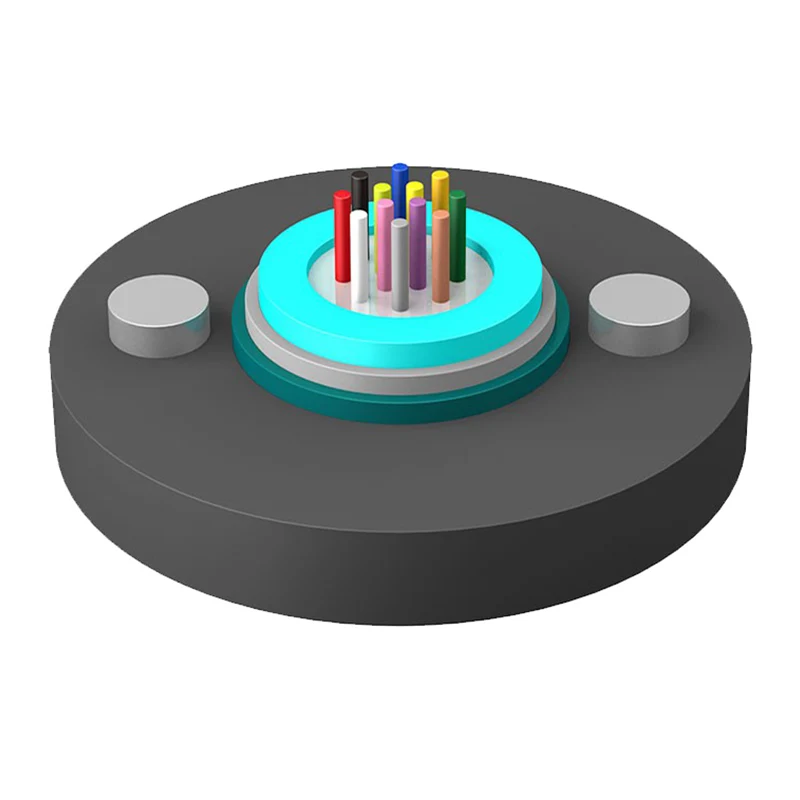

Szerkezeti összetétel diagram

1. Rost
2. Cső köteg
3. Csőtöltő vegyület
4. Laza cső
5. Acélhuzal
6. Vízzáró anyag
7. PSP (kétoldalas műanyag bevonatú acélszalag)
8. PE hüvely (polietilén hüvely)

A beszerzés értéke és előnyei

Tömeges vásárlóknak és mérnöki ügyfeleknek

Az Orientalfiber Uni-tube fénypáncélozott száloptikai kábel kézzelfogható értéket hoz a beszerzési döntések és a projektek megvalósítása során:

1. Stabil ellátási kapacitás: Négy saját üzemű gyár garantálja a nagy volumenű rendelések időben történő kiszállítását
2. Költséghatékony teljesítmény: A kiegyensúlyozott védelem és a könnyű szerkezet csökkenti az anyag- és beépítési költségeket
3. Tanúsított minőség: Az ISO-tanúsítvánnyal rendelkező gyártási rendszerek minimalizálják a meghibásodási kockázatokat és az utólagos karbantartási költségeket
4. Széleskörű kompatibilitás: Megfelel az ipari szabványoknak, több infrastrukturális iparághoz is alkalmas

GYIK – Gyakran Ismételt Kérdések

1. kérdés: Melyek az Uni-tube fénypáncélozott száloptikai kábel elsődleges alkalmazási forgatókönyvei?

V: A terméket kültéri kommunikációs alkalmazásokhoz tervezték, beleértve a távközlési hálózatokat, rádió- és televíziórendszereket, energiakommunikációt, vasúti tranzitot, autópályás jelátvitelt és LAN adatátviteli projekteket.

2. kérdés: A termék támogatja a testreszabott hosszúságú gyártást?

V: Igen, az Uni-tube fénypáncélozott száloptikai kábel hosszabb szegmensekben is gyártható, hogy megfeleljen a speciális műszaki fektetési követelményeknek.

Q3: Milyen minőségi tanúsítványokkal rendelkezik a termék és a gyártó?

V: A Jiangsu Xuben Photoelectric Technology Co., Ltd. rendelkezik ISO9001 és ISO45001 tanúsítvánnyal, és a kábel megfelel az YD/T 769.9 ipari szabványoknak.

4. kérdés: Milyen telepítési előnyökkel jár ez a kábel?

V: A kis átmérő, a könnyű súly és a rugalmas szerkezet hatékonyabbá teszi a helyszíni telepítést, csökkentve az építési időt és a mérnöki projektek munkaerőköltségét.

Műszaki paraméterek

Tárolási/üzemi hőmérséklet: -40 ℃ - +70 ℃

Optikai jellemzők

Jegyzet:

a. Az Xn utótag száltípust jelöl

b. A szál és a cső színelrendezését a színazonosító táblázat tartalmazza

c. Az uni-csöves fénypáncélozott optikai kábelt nem szabad 6 hónapnál tovább tárolni kültéri környezetben, hogy a kábeltekercs jó állapotban maradjon

Alkalmazás: légcsatorna/antenna
