Mi az SC-csatlakozó, és miért elengedhetetlen a megbízható száloptikai hálózatokhoz?

Az optikai hálózatok pontosságot, tartósságot és stabil teljesítményt követelnek meg. A számos elérhető csatlakozási interfész közül aSC csatlakozó az egyik legszélesebb körben használt megoldás lett a távközlésben, adatközpontokban, FTTH-telepítésekben és ipari üvegszálas rendszerekben. A rossz csatlakozó kiválasztása jelveszteséget, instabil átvitelt, gyakori karbantartást és magasabb működési költségeket eredményezhet. Ez az átfogó útmutató elmagyarázza, mi az SC-csatlakozó, hogyan működik, hol használják, és hogyan kell kiválasztani a megfelelőt az alkalmazáshoz. Akár mérnök, akár beszerzési vezető vagy telepítő, ez a cikk segít magabiztos és megalapozott döntések meghozatalában.

Cikk összefoglaló

Ez a részletes útmutató feltárja az SC-csatlakozók szerkezetét, típusait, működési elveit, előnyeit és valós alkalmazásait. Gyakorlati összehasonlító táblázatokat, beépítési információkat, karbantartási ajánlásokat és kiválasztási tanácsokat kínál az ügyfelek olyan fájdalmas pontjaira szabva, mint a behelyezési veszteség, a visszatérési veszteség, a tartósság és a kompatibilitás. A cikk kiemeli a gyártási minőségi szempontokat és a tapasztalt beszállítóktól származó beszerzési stratégiákat is, mint plJiangsu Xuben Photoelectric Technology Co., Ltd.

Tartalomjegyzék

• 1. Mi az SC-csatlakozó?
• 2. Hogyan működik az SC-csatlakozó?
• 3. Melyek az SC csatlakozók fő típusai?
• 4. Miért használják olyan széles körben az SC-csatlakozót?
• 5. SC-csatlakozó kontra egyéb szálas csatlakozók
• 6. Főbb műszaki előírások, amelyeket meg kell értenie
• 7. Az ügyfelek gyakori fájdalmai és megoldásai
• 8. Telepítési és karbantartási bevált gyakorlatok
• 9. Hogyan válasszunk megbízható SC-csatlakozó beszállítót
• 10. Alkalmazási forgatókönyvek az ágazatok között
• 11. Gyakran Ismételt Kérdések (GYIK)

1. Mi az SC-csatlakozó?

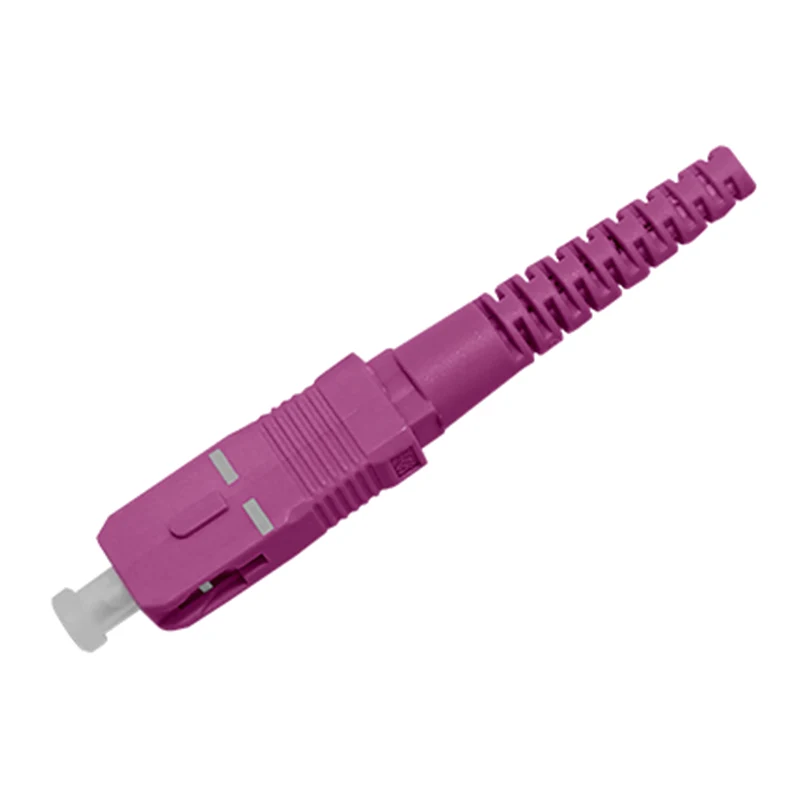

Az SC-csatlakozó (előfizetői csatlakozó vagy négyzet alakú csatlakozó) egy push-pull típusú száloptikai csatlakozó, amely négyzet alakú házáról és bepattintható reteszelő mechanizmusáról ismert. 2,5 mm-es érvéghüvelyt használ az optikai szálak pontos igazításához és csatlakoztatásához, így biztosítva az alacsony beillesztési veszteséget és a stabil optikai teljesítményt.

Az eredetileg távközlési hálózatokhoz kifejlesztett SC Connector gyorsan iparági szabvánnyá vált megbízhatóságának, egyszerű telepítésének és költséghatékonyságának köszönhetően. Ma széles körben alkalmazzák:

• FTTH (Fiber to the Home) hálózatok
• Távközlési gerincrendszerek
• Adatközpontok
• CATV hálózatok
• Ipari kommunikációs rendszerek

Egyszerű push-pull mechanizmusa csökkenti a telepítési időt és minimálisra csökkenti a véletlen leválasztást, így ideális nagy sűrűségű környezetben.

2. Hogyan működik az SC-csatlakozó?

Az SC-csatlakozó két szálas magot igazít egy kerámia érvéghüvely belsejébe. Adapterbe helyezve a hüvelyvégek pontosan találkoznak, lehetővé téve a fényjelek minimális veszteséggel történő áthaladását.

Főbb komponensek:

A kerámia érvéghüvely kritikus fontosságú az alacsony behelyezési veszteség és a nagy visszatérési veszteség fenntartása érdekében. A kiváló minőségű gyártók szeretikJiangsu Xuben Photoelectric Technology Co., Ltd.használjon precíziós cirkónium-oxid kerámia érvéghüvelyeket a következetes optikai igazítás érdekében.

3. Melyek az SC csatlakozók fő típusai?

Az SC csatlakozókat a polírozás típusa és szálmódja szerint osztályozzák:

Lengyel típus szerint:

• SC/UPC (ultra fizikai érintkezés)– Kék ház, alacsony behelyezési veszteség
• SC/APC (szögletes fizikai érintkezés)– Zöld ház, kiváló visszatérési veszteség

Fiber mód szerint:

• Egymódusú (SM)
• Többmódusú (MM)

A nagy tükröződésre érzékeny alkalmazásokhoz, mint például a videóátvitel és a nagy távolságú kommunikáció, általában az SC/APC előnyben részesítendő.

4. Miért használják olyan széles körben az SC-csatlakozót?

Az ügyfelek több gyakorlati okból választják az SC csatlakozókat:

• Könnyű push-pull telepítés
• Erős mechanikai stabilitás
• Költséghatékony gyártás
• Kiváló ismételhetőség
• Kompatibilis a szabványos adapterekkel és patch panelekkel

A menetes csatlakozókkal ellentétben az SC bepattintható kialakítása csökkenti a telepítési időt és a munkaerőköltségeket. A nagy sűrűségű távközlési szekrényekben ez a hatékonyság kritikus fontosságúvá válik.

5. SC-csatlakozó kontra egyéb szálas csatlakozók

Az SC egyensúlyt kínál a teljesítmény, a könnyű használat és a megfizethetőség között, így megbízható szabványos megoldás.

6. Főbb műszaki előírások, amelyeket meg kell értenie

• Beillesztési veszteség (IL)
• Megtérülési veszteség (RL)
• Üzemi hőmérséklet
• Tartóssági ciklusok (≥1000 párosítás ajánlott)
• Szakítószilárdság

A rossz minőségű csatlakozók gyakran instabil optikai jeleket és megnövekedett hálózati leállást okoznak. Tapasztalt gyártókkal való együttműködés, mint plJiangsu Xuben Photoelectric Technology Co., Ltd.biztosítja a szigorú minőség-ellenőrzést és az állandó optikai teljesítményt.

7. Az ügyfelek gyakori fájdalmai és megoldásai

8. Telepítési és karbantartási bevált gyakorlatok

• Szerelés előtt ellenőrizze a hüvely végfelületét
• Használjon megfelelő száltisztító eszközöket
• Kerülje a túlzott hajlítási sugarat
• Tárolja a csatlakozókat porvédő sapkával
• Tesztelje a behelyezési veszteséget a telepítés után

A rendszeres ellenőrzés jelentősen meghosszabbítja a szálas csatlakozások élettartamát.

9. Hogyan válasszunk megbízható SC-csatlakozó beszállítót

A szállító kiválasztásakor vegye figyelembe:

• Gyártási tapasztalat
• Minőségvizsgálati eljárások
• Anyagszabványok
• Testreszabási lehetőségek
• Globális export tapasztalat

Jiangsu Xuben Photoelectric Technology Co., Ltd.nagy teljesítményű optikai komponensekre specializálódott, testreszabott SC Connector megoldásokat kínálva távközlési szolgáltatók, forgalmazók és OEM ügyfelek számára világszerte.

10. Alkalmazási forgatókönyvek az ágazatok között

• 5G infrastruktúra
• Szélessávú hozzáférési hálózatok
• Vállalati LAN rendszerek
• Ipari automatizálás
• Felügyeleti rendszerek

A nagy sebességű digitális infrastruktúra bővülésével az SC csatlakozók megbízható interfész marad a stabil optikai csatlakozáshoz.

11. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a különbség az SC/APC és az SC/UPC között?

V: Az SC/APC szögben 8 fokos polírozott érvéghüvellyel rendelkezik a visszaverődés csökkentése érdekében, míg az SC/UPC sík polírozott felülettel rendelkezik, amely általános alkalmazásokhoz alkalmas.

2. kérdés: Az SC-csatlakozók újra felhasználhatók?

V: Igen, a kiváló minőségű SC csatlakozók több mint 1000 párosítási ciklust is kibírnak megfelelő karbantartás mellett.

3. kérdés: Az SC csatlakozók alkalmasak kültéri használatra?

V: Igen, ha vízálló házzal és védőburkolattal használják.

4. kérdés: Mi okozza a nagy beillesztési veszteséget?

V: Rossz beállítás, szennyeződés vagy rossz polírozási minőség.

5. kérdés: Hogyan biztosíthatom a hosszú távú megbízhatóságot?

V: Válasszon tanúsított gyártókat, például a Jiangsu Xuben Photoelectric Technology Co., Ltd.-t, végezzen megfelelő tisztítást, és végezzen rendszeres vizsgálatokat.

Következtetés

Az SC csatlakozó továbbra is az egyik legmegbízhatóbb és legszélesebb körben alkalmazott száloptikai interfész a modern kommunikációs hálózatokban. Egyszerű kialakításának, stabil teljesítményének és költséghatékonyságának köszönhetően ideális távközlési, FTTH-, adatközponti és ipari alkalmazásokhoz. A csatlakozótípusok, specifikációk és bevált telepítési gyakorlatok megértésével jelentősen csökkentheti a jelveszteséget, javíthatja a hálózat stabilitását és minimalizálhatja a hosszú távú karbantartási költségeket.

Ha kiváló minőségű SC Connector megoldásokat keres szigorú minőség-ellenőrzéssel, fejlett gyártási képességgel és professzionális műszaki támogatással,Jiangsu Xuben Photoelectric Technology Co., Ltd.kész támogatni projektjét. Lépjen kapcsolatba velünk még ma, hogy megvitassuk igényeit, és megtudja, hogyan javíthatják megbízható száloptikai megoldásaink a hálózat teljesítményét.Vegye fel velünk a kapcsolatotjelenlegtestreszabott megoldásokhoz és versenyképes árajánlatokhoz.
