Láthatatlan íj típusú száloptikai kábel

Az Invisible Bow típusú cseppszálas optikai kábel egy speciális optikai átviteli kábel, amelyet rövid távolságú hozzáférési hálózatokhoz terveztek, és különösen alkalmas olyan helyzetekre, amelyek nem feltűnő telepítést igényelnek. A termék úgy készül, hogy a láthatatlan szoros hüvelyt középre helyezzük, mindkét oldalon párhuzamosan két-két erősítőelemet helyezünk el, végül egy tokréteget extrudálunk. Íves keresztmetszetű kialakítása nemcsak a szerkezeti stabilitást optimalizálja, hanem biztosítja a kábel láthatatlanságát is beltéri környezetben, elkerülve a belső dekorációt. Az Invisible Bow típusú cseppszálas optikai kábel az Orientalfiber termékcsaládjának fontos része, amelyet úgy terveztek, hogy megfeleljen az FTTH és beltéri kábelezési projektekben az esztétikus és praktikus optikai átvitel iránti növekvő igényeknek.

A termék alapértéke

Az Invisible Bow típusú cseppszálas optikai kábel a hagyományos ejtőkábelek fájdalmas pontjainak megoldására összpontosít, mint például a zavaró szerelés, a nehéz lecsupaszítás és a belső dekorációval való rossz kompatibilitás. Egyesíti a szerkezeti egyszerűséget, a könnyű súlyt és a láthatatlanságot, kiegyensúlyozott megoldást biztosítva a jelátvitelhez és a környezeti alkalmazkodáshoz. Az Orientalfiber kulcstermékeként folyamatosan optimalizálták a piaci visszajelzések és a műszaki fejlesztések alapján, biztosítva, hogy alkalmazkodni tudjon a különféle összetett beltéri telepítési környezetekhez, miközben megőrzi az átviteli teljesítmény stabilitását.

Főbb jellemzők

Szerkezeti jellemzők

Egyszerű szerkezet, könnyű súly és nagy praktikusság, amely kényelmes szállításhoz és helyszíni telepítéshez, csökkentve a munkaintenzitást.

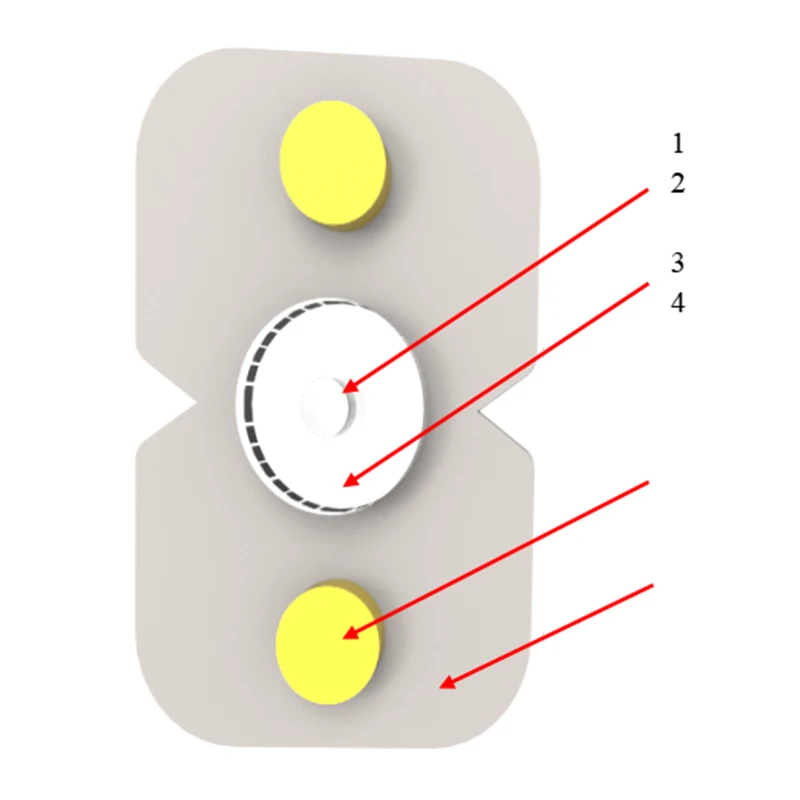

A masni típusú keresztmetszetű kialakítás a központi láthatatlan szoros hüvely mindkét oldalán két párhuzamos erősítő elemmel javítja a termék húzó- és nyomóteljesítményét.

A fuvolakialakítás megkönnyíti a csupaszítást és a toldást, csökkenti a helyszíni építés nehézségeit és javítja a telepítés hatékonyságát, bonyolult szerszámok nélkül.

Teljesítmény jellemzők

A láthatatlan és nincs hatással a belső dekorációra, az átlátszó vagy rosszul látható burkolat összeolvad a falakkal, mennyezetekkel és más felületekkel, megőrizve a beltéri környezet integritását.

Alacsony átviteli csillapítás, kiváló minőségű optikai szálas mag, amely biztosítja a stabil jelátvitelt és megfelel a nagy sebességű adatátvitel követelményeinek.

Jó környezeti alkalmazkodóképesség, ellenáll a magas és alacsony hőmérsékletnek, nedvességnek és korróziónak, alkalmas különféle beltéri környezetekhez, például lakóházakhoz, irodákhoz és kereskedelmi épületekhez.

Telepítési jellemzők

Könnyen felszerelhető, közvetlenül falak, sarkok mentén vagy csővezetékeken keresztül fektethető, nagyméretű építőipari berendezések nélkül.

Elérhető gyárilag előre lezárt, mellyel a helyszíni befejezési időt takaríthatjuk meg és biztosíthatjuk a kapcsolat minőségének állandóságát.

A megerősítő elemek javítják a termék mechanikai szilárdságát, elkerülve a szerelés és használat során bekövetkező sérüléseket.

Funkció

Egyszerű szerkezet, könnyű súly és nagy praktikusság

A furulyás kialakítás megkönnyíti a csupaszítást és a toldást

Láthatatlan és nincs hatással a belső dekorációra

Alkalmazás

Beltéri kábelezés

FTTH (Fiber To The Home)

Gyárilag előbontva

Szerkezet és anyag

Kábel tulajdonság

Fiber jellemző

Környezeti teljesítmény

Az összes fenti érték testreszabható.

Műszaki előírások

• Optikai specifikációk

Az Invisible Bow típusú cseppszálas optikai kábel egymódusú vagy többmódusú optikai szálas magokat alkalmaz, amelyek megfelelnek az ITU-T G.652, G.657A2 és G.657B3 szabványoknak. A csillapítás 1310 nm-en ≤0,36 dB/km, az 1550 nm-en pedig ≤0,22 dB/km, ami alacsony veszteségű jelátvitelt biztosít. A numerikus apertúra 0,200±0,015 (egymódusú) és 0,275±0,015 (többmódusú), a kábel levágási hullámhossza pedig ≤1260 nm, ami kompatibilis a piacon kapható főbb optikai átviteli berendezésekkel.

• Mechanikai előírások

A termék kiváló mechanikai teljesítménnyel rendelkezik, hosszú távú szakítószilárdsága 100 N és rövid távú szakítószilárdsága 200 N. A hosszú távú oldalirányú nyomásállóság ≥1000N/100mm, a rövid távú oldalirányú nyomásállóság pedig ≥2200N/100mm, amely ellenáll az extrudálásnak és a húzásnak a telepítés és a használat során. A statikus hajlítási sugár 15D (D a kábel átmérője), a dinamikus hajlítási sugár pedig 30D, ami kényelmes hajlításhoz és szűk helyeken történő fektetéshez. A kábel névleges tömege 7,9-9,9 kg/km, ami könnyű és könnyen kezelhető.

• Környezetvédelmi előírások

Az Invisible Bow típusú cseppszálas optikai kábel működési hőmérsékleti tartománya -40 ℃ és +85 ℃ között van, a tárolási hőmérséklet tartománya pedig -40 ℃ és +85 ℃ között van, amely alkalmazkodik a zord beltéri és kültéri átmeneti környezetekhez. A köpenyanyag LSZH (Low Smoke Zero Halogen) anyagot alkalmaz, amely nem mérgező, égésgátló és környezetbarát, megfelel a közterületek és a lakóterületek biztonsági követelményeinek. Ezenkívül megfelel az RoHS, CE és más nemzetközi környezetvédelmi szabványoknak.

• Fizikai specifikációk

A kábel külső mérete 2,0 × 3,0 mm (± 0,2 mm), kompakt szerkezettel rendelkezik, amely kényelmes keskeny csővezetékekbe és résekbe történő fektetéshez. A hüvely vastagsága 0,5-0,8 mm, biztosítva a belső optikai szál és az erősítő elemek védelmét. A megerősítő elemek az ügyfél igényei szerint választhatók fémből vagy nem fémből (FRP), megfelelve a különböző beépítési forgatókönyveknek és biztonsági követelményeknek.

Alkalmazások

Fő alkalmazási mezők

Az Invisible Bow típusú száloptikai kábelt széles körben használják különféle rövid távú optikai átviteli forgatókönyvekben, a beltéri és az FTTH mezőkre összpontosítva. Láthatatlansága és könnyű telepíthetősége sok projekt számára preferált termékké teszi. A terméket széles körben használják a hazai és külföldi távközlési iparági szolgáltatók, rádió és televízió kommunikációs és információs átviteli rendszerekben, helyi hálózati adatátviteli rendszerekben és ipari front-end csatlakozásokban az elektromos energia, a vasúti tranzit, az autópályák és más iparágakban.

Konkrét alkalmazási forgatókönyvek

FTTH (Fiber To The Home)

Az FTTH projektek mag átviteli közegeként az Invisible Bow típusú Drop Fiber Optic Cable összeköti a közösségi optikai elosztódobozt a felhasználó otthonával, nagy sebességű szélessávú hozzáférést biztosítva. Láthatatlan kialakítása elkerüli a lakásdekoráció károsodását, az egyszerű csupaszítási és toldási funkció pedig csökkenti az otthoni beépítés nehézségét. Alkalmas új lakónegyedekhez, régi közösségi felújításokhoz és egyéb FTTH projektekhez, stabil támogatást biztosítva a 4K/8K videóhoz, a VR élményhez és az intelligens otthoni alkalmazásokhoz.

Beltéri kábelezés

Irodaházakban, kereskedelmi komplexumokban, kórházakban, iskolákban és más beltéri környezetben az Invisible Bow típusú cseppszálas optikai kábelt vízszintes kábelezésre és berendezések csatlakoztatására használják. Falak, mennyezetek mentén vagy rejtett csővezetékeken keresztül is elhelyezhető, megőrizve a beltéri környezet rendezettségét és szépségét. A termék alkalmas helyi hálózati adatátvitelre, nagy sebességű összeköttetés megvalósítására az emeletek és berendezések között, valamint videokonferenciák, big data szinkronizálás és egyéb nagy áramlású üzletek támogatására.

Előre lezárt gyári alkalmazások

Az Invisible Bow típusú cseppszálas optikai kábel a gyárban előre lezárható az ügyfelek igényei szerint, csökkentve a helyszíni építési időt és javítva a projekt előrehaladását. Széles körben használják nagyszabású FTTH-projektekben, adatközpontokban és más olyan forgatókönyvekben, amelyek hatékony telepítést igényelnek, biztosítva a kapcsolat minőségének állandóságát és megbízhatóságát.

Különleges forgatókönyvek

Egyes forgatókönyvekben, ahol magas a környezeti esztétika követelményei, például csúcskategóriás rezidenciákban, művészeti galériákban és luxusszállodákban, az Invisible Bow típusú cseppszálas optikai kábel beleolvad a környezetbe, elkerülve a hagyományos kábelek hatását az általános stílusra. Ugyanakkor nem fémes merevítésű változata erősáramú alállomásokon, olajmezőkön és egyéb elektromágneses interferenciára érzékeny forgatókönyvekben is használható, biztosítva a stabil jelátvitelt.
