Sodrott laza cső, nem páncélozott optikai kábel kábel

Orientalfiber sodrott laza cső, nem páncélozott optikai kábel – 250 μm-es szálak nagy modulusú laza csövekben, vízálló keverékkel, központi fém szilárdságú elemmel (PE extrudált a nagyobb szálszám érdekében), sodrott csőszerkezettel vízzáró töltőanyagokkal és PE-hüvellyel műanyag bevonatú alumínium/acél szalaggal.

Kérdés küldése

termékleírás

A sodrott laza csöves, nem páncélozott optikai kábel egy többszálas kommunikációs kábel, amelyet kültéri környezetre terveztek. Az architektúra abból áll, hogy 250 μm-es optikai szálakat helyeznek vízálló géllel töltött nagy modulusú laza csövekbe. Ezek a csövek egy központi fémszilárdságú elem (CSM) köré vannak sodrva, hogy biztosítsák a szerkezeti integritást. A nedvesség bejutásának megakadályozása érdekében a maghézagokat vízelzáró anyagokkal töltik ki, és egy robusztus polietilén (PE) burkolat védi.

Core Manufacturing Strength

Az Orientalfiber egy átfogó csoport részeként működik, amely négy speciális gyárral rendelkezik. Ez vertikálisan integrált gyártási folyamatot tesz lehetővé:

Skála: Négy különálló gyár, amelyek beltéri/kültéri kábelekre, ODN-komponensekre és hálózati berendezésekre összpontosítanak.
Megfelelőség: A gyártás szigorúan betartja az ISO9001 minőségirányítási és az ISO45001 munkahelyi egészségügyi és biztonsági szabványokat.
Minőség-ellenőrzés: Minden egyes méter sodrott laza csöves, nem páncélozott optikai kábel szigorú tesztelésen esik át, hogy megfeleljen az YD/T 901 és az IEC 60794-1 szabványoknak.

Az Orientalfiber kábelek legfontosabb jellemzői

Hidrolízis-ellenállás: A nagy szilárdságú laza csövek védik a szálakat a kémiai lebomlástól az idő múlásával.

UV-védelem: A fekete PE-köpeny magasan ellenáll az ultraibolya sugárzásnak, meghosszabbítva az élettartamot kültéri telepítéseknél.

Nedvességzáró: APL-t (alumínium-polietilén-laminát) vagy PSP-t (műanyagacél-lejátszó) használ, hogy kiváló nedvességzárást biztosítson.

Mechanikai stabilitás: A kompakt szerkezet és a központi szilárdságú elem megakadályozza, hogy a laza csövek összezsugorodjanak vagy elmozduljanak a hőmérséklet-ingadozások hatására.

Jó mechanikai és hőmérsékleti teljesítmény

Nagy szilárdságú laza cső, amely hidrolízisnek ellenáll

Speciális csőtöltő vegyület biztosítja a szálak kritikus védelmét

Speciálisan kialakított kompakt szerkezet jól megakadályozza a laza csövek zsugorodását

A PE köpeny megvédi a kábelt az ultraibolya sugárzástól

A következő intézkedéseket kell tenni a kábel vízzáróságának biztosítására:

- Központi szilárdsági elemként acélhuzalt használnak

- Laza csőtöltő keverék

-100%-os kábelmag kitöltés

-APL vagy PSP nedvességzáró

Szabványok

A GYTA/s kábel megfelel az YD/T 901 szabványnak, valamint az IEC 60794-1 szabványnak.

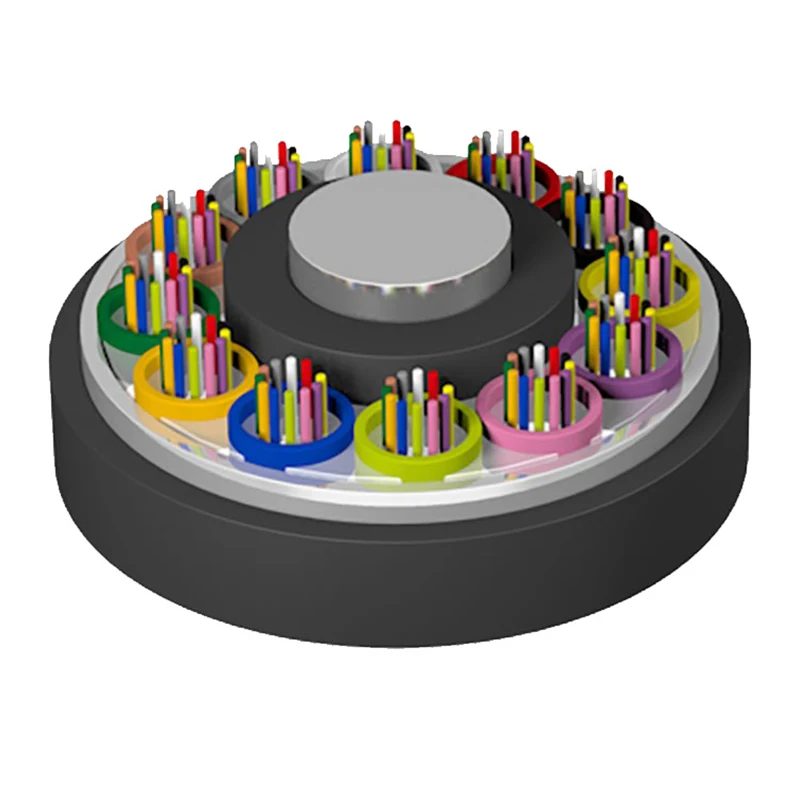

Szerkezetrajz

1. Rost

2. Csőtöltő vegyület

3. Laza cső

4. Központi Erőtag

5. Kábeltöltő keverék

6. APL psp

7. PE hüvely

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Műszaki paraméterek

Kábel típusa (2 szállal megnövelve)	Rostszám	Csövek	Töltőanyagok	Kábel súlya (ref.) (kg/km)	Szakítószilárdság Hosszú/rövid távú (N)	Ütésállóság Hosszú/rövid távú (N/100 mm)	Hajlítási sugár Statikus/dinamikus (mm)
GYTA/S-2~6Xn	2~6	1	4	76	600/1500	300/1000	10D/20D
GYTA/S -8~12Xn	8~12	2	3	76
GYTA/S -14~18Xn	14-18	3	2	76
GYTA/S -20~24Xn	20-24	4	1	76
GYTA/S -26~30Xn	26-30	5	0	76
GYTA/S -32~36Xn	32~36	6	0	85
GYTA/S -38~48Xn	38-48	4	1	90
GYTA/S -50~60Xn	50-60	5	0	90
GYTA/S -62~72Xn	62~72	6	0	113
GYTA/S -74~84Xn	74~84	7	1	136
GYTA/S -86~96Xn	86-96	8	0	136
GYTA/S -98~108Xn	98-108	9	1	163
GYTA/S -110~120Xn	110-120	10	0	163
GYTA/S -122~132Xn	122~132	11	1	190
GYTA/S -134~144Xn	134~144	12	0	190
GYTA/S -146~216Xn	146~216	13-18	5~0	190
GYTA/S -288Xn	288	24	0	239

Tárolási/üzemi hőmérséklet: -40 ℃ - +70 ℃

Optikai jellemzők

Száltípus	Csillapítás (+20℃)				Sávszélesség		Numerikus rekesznyílás	Kábellevágási hullámhossz λcc
Száltípus	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Numerikus rekesznyílás	Kábellevágási hullámhossz λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Jegyzet:

a. Az Xn utótag száltípust jelöl

b. A szál és a cső színelrendezését a színazonosító táblázat tartalmazza

c. A sodrott, laza csöves, nem páncélozott optikai kábel kábelt nem szabad 6 hónapnál tovább tárolni kültéri környezetben, hogy a kábeltekercs jó állapotban maradjon

Alkalmazás: légcsatorna/antenna

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Műszaki előírások

A következő paraméterek felvázolják a tipikus teljesítménymutatókatSodrott laza cső, nem páncélozott optikai kábel :

Paraméter	Specifikáció Részletek
Száltípus	G.652D, G.657A1/A2 vagy Multimode
Core Count	2-144 mag
Erőtag	Foszfát acél huzal (PE bevonat opcionális)
Víz blokkolása	100% magtöltő vegyület + tubustöltő gél
Köpeny anyaga	Nagy sűrűségű polietilén (HDPE) / MDPE
Telepítési feszültség	Rövid távú: 1500N / Hosszú távú: 600N
Ütésállóság	Rövid távú: 1000N/100mm

Változatos alkalmazási területek

ASodrott laza cső, nem páncélozott optikai kábelaz Orientalfiber-t különféle ágazatokban alkalmazzák:

Távközlés: fő gerincvonalak országos és regionális szolgáltatók számára.
Műsorszórás: Megbízható jelátvitel rádió- és televízióhálózatok számára.
Ipari infrastruktúra: Kritikus adatkapcsolatok elektromos hálózatokhoz és autópálya-felügyeleti rendszerekhez.
Rail Transit: Nagysebességű kommunikációs rendszerek vasúti jelzésekhez és állomáskezeléshez.

Összehasonlító előnyök

A szokásos iparági kínálattal összehasonlítva az OrientalfiberSodrott laza cső, nem páncélozott optikai kábelkülön előnyökkel jár:

Finomított gyártás: A kisebb gyártókkal ellentétben csoportunk négy gyári felépítése biztosítja, hogy minden alkatrész (az ODN-től a kábelig) kompatibilis és teljes megoldásként tesztelve legyen.
Környezeti alkalmazkodóképesség: Kifejezetten a különféle globális éghajlati viszonyok között előforduló hőmérsékleti ciklusok és páratartalom kezelésére tervezték.
Globális eredmények: Termékeink jelenleg számos nagyszabású mérnöki projektbe integrálódnak, amelyeket a nemzetközi távközlési szolgáltatók pozitív visszajelzései támasztanak alá.

Gyakran Ismételt Kérdések (GYIK)

K: A központi szilárdsági elem mindig fémből van?

V: A szabványos kialakítások acélhuzalt használnak a nagy szakítószilárdság érdekében; bizonyos elektromágneses környezetekben azonban nem fém FRP (szálerősített műanyag) elem helyettesíthető.

K: Hogyan kezeli ez a kábel a víz behatolását?

V: ASodrott laza cső, nem páncélozott optikai kábelkétrétegű védelmet használ: csőtöltő keveréket a szálakhoz és 100%-os kábelmag töltőanyagot a hézagokhoz.

K: Milyen szabványokat követ az Orientalfiber?

V: Minden kültéri kábel megfelel a követelményeknekIEC 60794-1ésYD/T 901szabványoknak, biztosítva a kompatibilitást a globális hálózati hardverrel.
