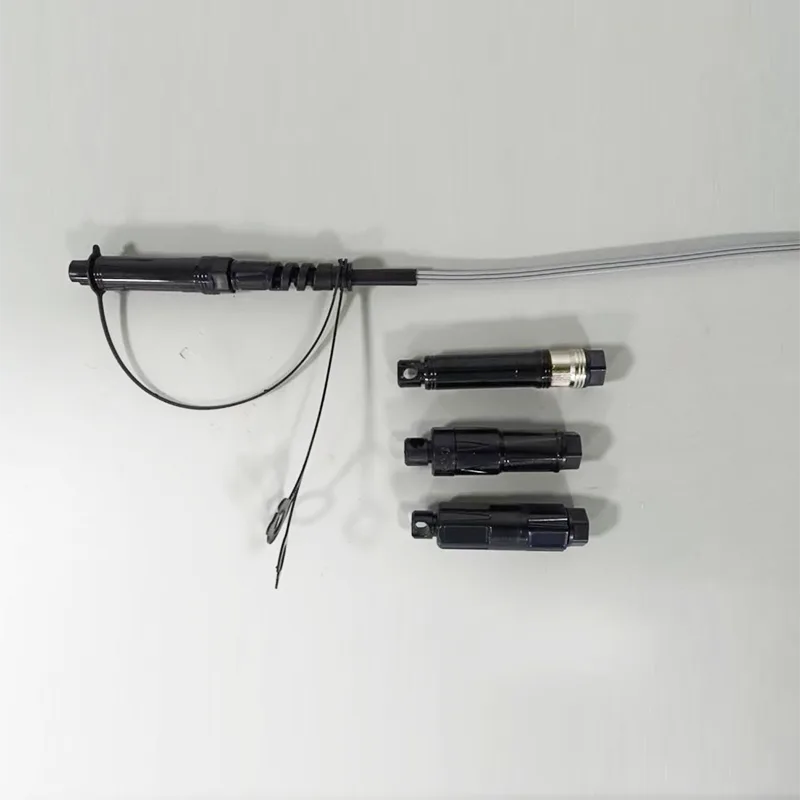

Három-egy-egy vízálló csepp kábelfoltzsinór (Accord Optitap/Mini SC/Slim SC csatlakozó)

Alkalmazás:● FTTX/FTTH rendszerek● Ethernet alkalmazások● CATV linkek● Optikai jeleloszlás● Passzív optikai hálózatok (PON)● gerinc, horizontális és felszálló alkalmazások● Előzetes csepp termináldobozok● szabadtéri területek; Dur......

Kérdés küldése

termékleírás

Alkalmazás:

● FTTX/FTTH rendszerek

● Ethernet alkalmazások

● CATV linkek

● Optikai jeleloszlás

● Passzív optikai hálózatok (PON)

● gerinc, horizontális és felszálló alkalmazások

● Előzetes csepp termináldobozok

● szabadtéri területek; Durva környezet

Jellemzők:

● Alacsony beillesztési veszteség, magas hozam -veszteség.

● Jó a megismételhetőség és a cserélhetőség.

● 100% beillesztés, visszatérési veszteség, végfelület és.

● Interferencia -ellenőrzés.

● Kiváló mechanikai állóképesség.

● A Telcordia GR-326-mag betartása.

● Biztosítja a nagy teljesítményt és megbízhatóságot az optikai kábelezés kezelésében.

● Gyors és egyszerű telepítés és újrakonfiguráció.

● Egyszerű kezelés, nincs szükség speciális szerszámra.

● IP68 vízálló.

Műszaki előírás:

Konstrukciók	Egység	Leírás
Rostszám		Szimplex
Hullámhossz	nm	1310/1550
Beillesztési veszteség	db	≤0,30
Visszatérési veszteség	db	≥60 (APC)
Kábelkabát színe		Szürke
Kábel külső átmérője	mm	5.0x2.0
Rost üzemmód		Egyes mód: G657A2
Kábelkabát anyag		Lszh （Blae Retardant 、 alacsony súrlódás bel
Kábel súlya	Kg/km	22 （kb.
Nyomtatási tartalom		Testreszabható
Hossz	m	50 、 100 、 150 、 250 、 300 vagy testreszabható (Tolerancia: ± 0,5 m)
Csatlakozótípus		Bemenet:	Accord OptitAP RSC/APC csatlakozó Accord H Optic Mini SC/APC csatlakozó Accord Slim SC/APC csatlakozó
		Kimenet ：	Hagyományos SC/APC
Vízálló minőségű		IP67
Üzemi hőmérséklet	℃	-20 ° C ~ +65 ℃
Tárolási hőmérséklet	℃	-20 ℃ ~ +65 ℃

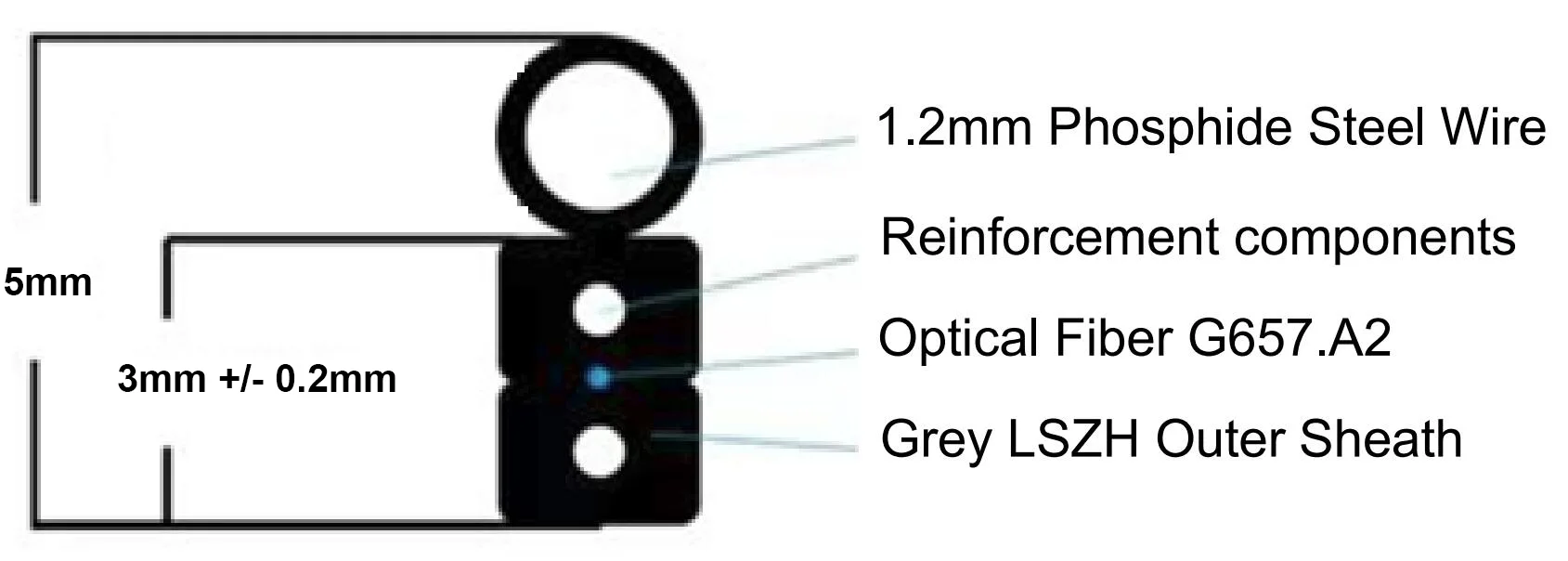

Kábelszerkezet:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

Kábel -műszaki specifikáció:

Optikai szál	Beír	Egyes mód: G657 A2
	Nem. Rostok	1
	Szín	Kék
	Csillapítási együttható	@1310nm ≤0,32 dB/km @1550nm ≤0,20 dB/km
	Üzemmód átmérőjű	1310nm ≤9,2 μm 1550 nm ≤9,2 μm
	Burkolat átmérője	125 ± 0,7 μm
	Bevonat átmérője	242 ± 5 μm
	Bevonatú burkolat Körkörösség	≤0,5%
	Kábelvágási hullámhossz	SM: λCC ≤1258 nm
	Makro -kanyarvesztés (DB)	R = 10 mm, 1 fordulás: ≤0,10 @1550 nm R = 10 mm, 1 fordulás: ≤0,20 @1625nm R = 7,5 mm, 1 fordulás: ≤0,20 @1550 nm
Erőtag	Anyagi anyag	KFRP
Erőtag	Átmérő	Φ0,50 mm * 2ea
Acél önerősség tagja	Anyagi anyag	Foszfid acélhuzal
Acél önerősség tagja	Átmérő	1,2 mm
Külső hüvely	Anyag	Lszh （Blae Retardant 、 alacsony súrlódás bel
	Szín	Szürke
	Dimenzió	2,0 × 5,0 (± 0,1) mm
Súly		22 kg/km
Szakítószilárdság (n)		Hosszú távú: 400 N Rövid távú: 800 N
Összetörő ellenállás (n/100 mm)		Hosszú távú: 1000 N/10 cm Rövid távú: 2000 N/10 cm
Min. Hajlító sugár		10d (statikus); 20D (dinamikus)
Üzemi hőmérséklet		-20 ° C ~ +65 ℃
Szállítás és tárolás		-20 ℃ ~ +65 ℃
Jelölés (tintasugara)		Fekete A jelölést 1 méterenként nyomtatják ki

Dimenziós rajz:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

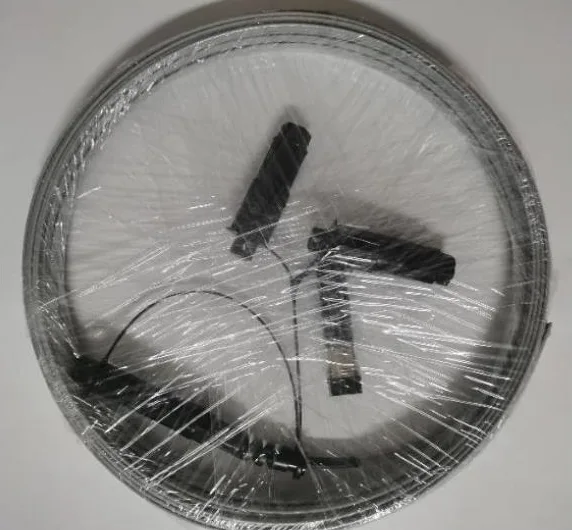

Csomag:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)
