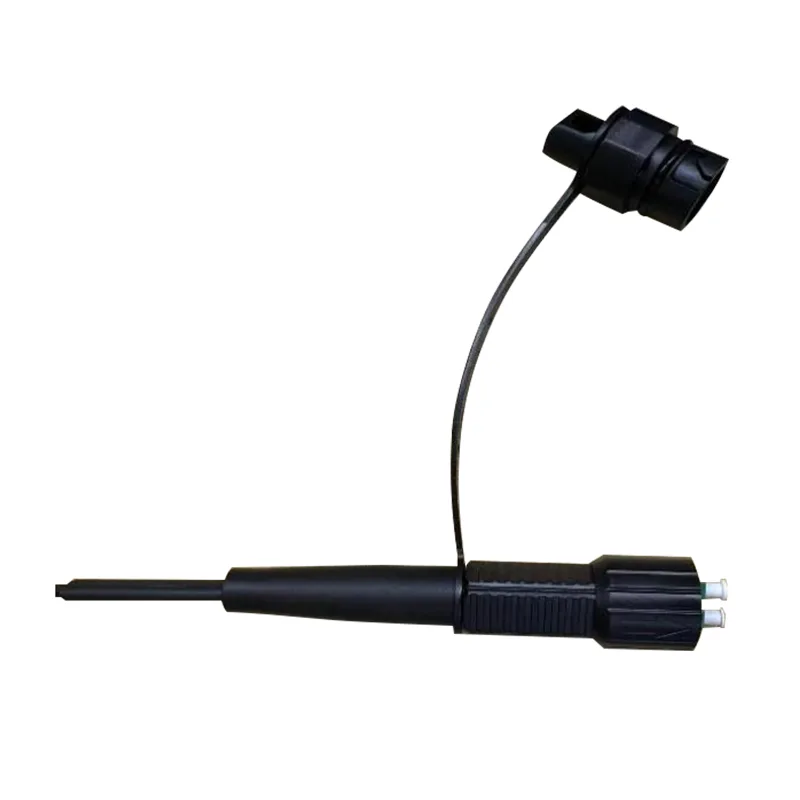

Duplex LC/UPC vízálló kerek kábel optikai szálas tapaszkábelek (Accord Mini DLC csatlakozó)

Alkalmazás:● FTTX/FTTH rendszerek● Ethernet alkalmazások● CATV linkek● Optikai jeleloszlás● Passzív optikai hálózatok (PON)● gerinc, horizontális és felszálló alkalmazások● Előzetes csepp termináldobozok● szabadtéri területek; Dur......

Kérdés küldése

termékleírás

Alkalmazás:

● FTTX/FTTH rendszerek

● Ethernet alkalmazások

● CATV linkek

● Optikai jeleloszlás

● Passzív optikai hálózatok (PON)

● gerinc, horizontális és felszálló alkalmazások

● Előzetes csepp termináldobozok

● szabadtéri területek; Durva környezet

Jellemzők:

● Alacsony beillesztési veszteség, magas hozam -veszteség.

● Jó a megismételhetőség és a cserélhetőség.

● 100% beillesztés, visszatérési veszteség, végfelület és.

● Interferencia -ellenőrzés.

● Kiváló mechanikai állóképesség.

● A Telcordia GR-326-mag betartása.

● Biztosítja a nagy teljesítményt és megbízhatóságot az optikai kábelezés kezelésében.

● Gyors és egyszerű telepítés és újrakonfiguráció.

● Egyszerű kezelés, nincs szükség speciális szerszámra.

● IP68 vízálló.

Műszaki előírás:

Konstrukciók	Egység	Leírás
Rostszám		Duplex
Hullámhossz	nm	1310/1550
Beillesztési veszteség	db	≤0,30
Visszatérési veszteség	db	≥50 (UPC)
Kábelkabát színe		Fekete
Kábel külső átmérője	mm	7,0 ± 0,2
Rost üzemmód		Egyes mód: G657 A2
Kábelkabát anyag		LSZH
Kábel súlya	Kg/km	38 （kb.
Nyomtatási tartalom		Testreszabható
Hossz	m	50 、 75 、 100 、 150 、 200、250 、 300 vagy testreszabható (tolerancia: ± 0,5 m)
Csatlakozótípus		Bemenet:	Accord Mini DLC/UPC csatlakozó
		Kimenet:	Accord Duplex LC/UPC csatlakozó
Vízálló minőségű		IP68
Üzemi hőmérséklet	℃	-40 ° C ~ +70 ℃
Tárolási hőmérséklet	℃	-40 ° C ~ +70 ℃

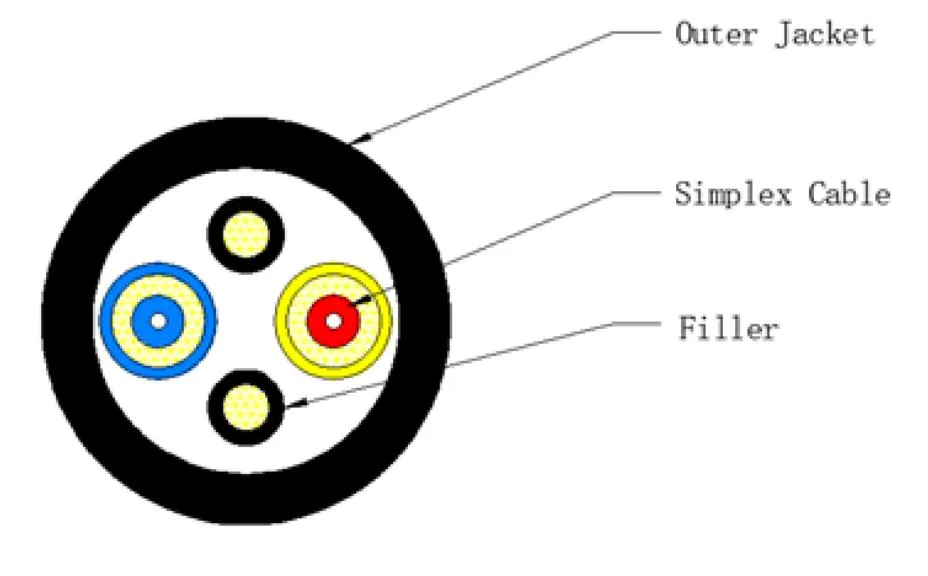

Kábelszerkezet:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Kábel -specifikáció:

Tétel	Tartalom	Érték
Szoros pufferszál	Szám	2
	Beír	G.657A2
	Átmérő (mm)	0,90 ± 0,05
	Anyag	LSZH
	Szín	FEHÉR
Simplex kábel	Anyag	LSZH
	Átmérő (mm)	2,0 ± 0,1
	Szín	Kék és sárga
Rúd	Anyag	LSZH
	Átmérő (mm)	1,3 ± 0,1
	Szín	Fekete
Külső kabát	Anyag	LSZH
	Átmérő (mm)	7,0 ± 0,2
	Szín	Fekete
	Vastagság (mm)	1,0 ± 0,1
Kábel tömege (kg/km) kb.		38 ± 3
Nyújtási teszt (N)		Hosszú távú: 400 N Rövid távú: 800 N
Laposító teszt (n/10 cm)		Hosszú távú: 1000 N/10 cm Rövid távú: 2200 N/10 cm
Min. Hajlító sugár		10xod (statikus); 20xod (dinamikus)
Telepítési hőmérséklet		-40 ° C - +70 ° C
Tárolási hőmérséklet		-40 ° C - +70 ° C

Kakas optikai rost teljesítménye

A kakas optikai szál teljesítménye (ITU-T Rec. G.657A2)

Tétel	Meghatározás
Rost típus	Egy üzemmód
Szálas anyag	Adalékolt szilícium -dioxid
Csillapítási együttható @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kábelhullámhosszúság	≤ 1260 nm
Nulla-diszpergálási hullámhossz	1300 ~ 1324 nm
Nulla-diszpergálási lejtőn	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Kromatikus szétszóródás @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode mező átmérője @ 1310 nm	8.5-9.3um
Core / burkolt koncentrikus hiba	≤ 0,5 egy
Burkolat átmérője	125,0 ± 0,7 egy
Burkolat nem körkulárisság	≤5%
Elsődleges bevonat átmérője	242 ± 7 Egy
Koncentricitás elsődleges bevonat / bevonat	≤10 um
Bevonás nem körkulárisság	≤0,7%
Csillapítás kábelhajlítási veszteséggel 10 Forduljon az 1 -es súder 15 mm -re 1 Forduljon 1 Mandrel 10 mm 1 Forduljon 1 Mandrel 7,5 mm	1550nm ≤ δ 0,03 dB/km 1550nm ≤ δ 0,1 dB/km 1550nm ≤ δ 0,5 dB/km

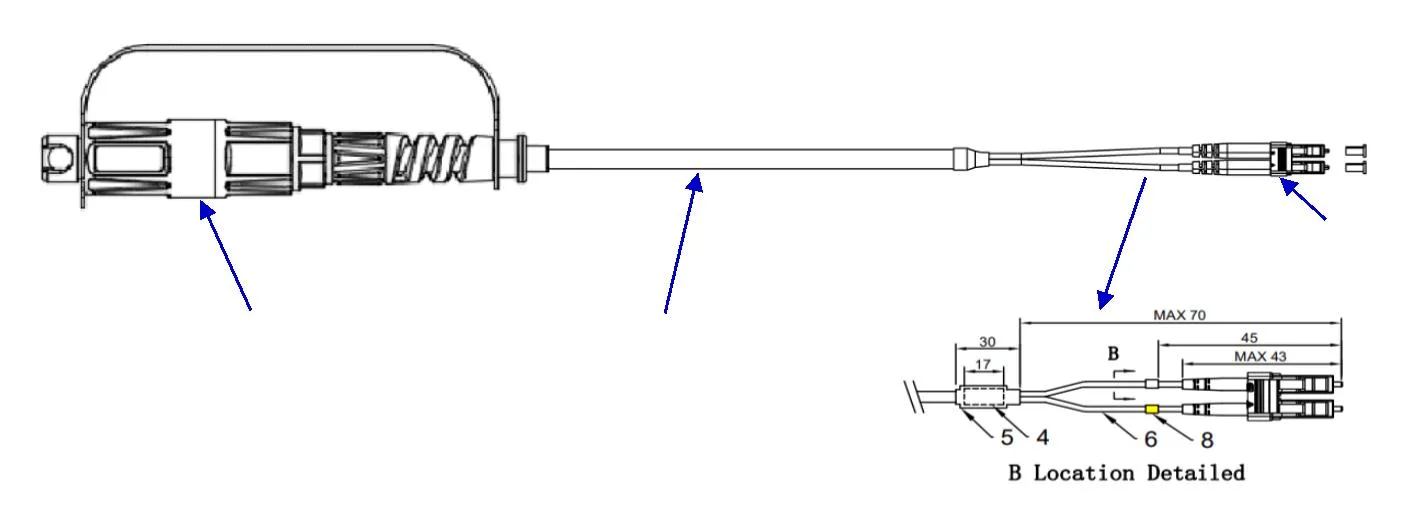

Dimenziós rajz:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Nem	Leírás	Qty
1	SM G.657A2 2 mag 2,0 mm -es rost. OD7.0mm, fekete lszh	1
2	Mini DLC csatlakozó fekete	1
3	LC3.0 duplex egy üzemmódú rosthoz, bézs, cső az IC csatlakozóhoz, fehér	2
4	Gumi hőhőn zsugorodható cső, fekete, od 8,5 mm l = 17 mm	1
5	Gumi hőhőn zsugorodható cső, fekete, OD 8,5 m L-30mm	2
6	Rugalmas védő acélcsővel, OD 2,8 mm l = 52 mm	2
8	Hő zsugorodható cső, fehér /sárga OD3.0mm L = 5 mm	2
