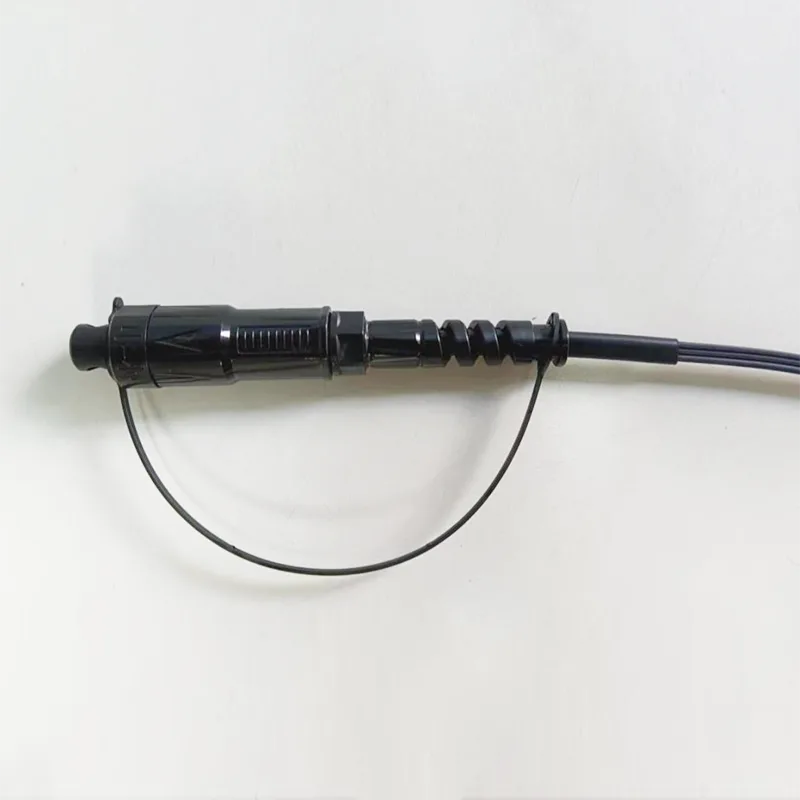

5x2 mm -es vízálló csepp kábel mini sc/APC csatlakozó optikai tapaszkábelek

Alkalmazás:● FTTX/FTTH rendszerek● Ethernet alkalmazások● CATV linkek● Optikai jeleloszlás● Passzív optikai hálózatok (PON)● gerinc, horizontális és felszálló alkalmazások● Előzetes csepp termináldobozok● szabadtéri területek; Dur......

Kérdés küldése

termékleírás

Alkalmazás:

● FTTX/FTTH rendszerek

● Ethernet alkalmazások

● CATV linkek

● Optikai jeleloszlás

● Passzív optikai hálózatok (PON)

● gerinc, horizontális és felszálló alkalmazások

● Előzetes csepp termináldobozok

● szabadtéri területek; Durva környezet

Jellemzők:

● Alacsony beillesztési veszteség, magas hozam -veszteség.

● Jó a megismételhetőség és a cserélhetőség.

● 100% beillesztés, visszatérési veszteség, végfelület és.

● Interferencia -ellenőrzés.

● Kiváló mechanikai állóképesség.

● A Telcordia GR-326-mag betartása.

● Biztosítja a nagy teljesítményt és megbízhatóságot az optikai kábelezés kezelésében.

● Gyors és egyszerű telepítés és újrakonfiguráció.

● Egyszerű kezelés, nincs szükség speciális szerszámra.

● IP68 vízálló.

Műszaki előírás:

Konstrukciók	Egység	Leírás
Rostszám		Szimplex
Hullámhossz	nm	1310/1550
Beillesztési veszteség	db	≤0,30
Visszatérési veszteség	db	≥ 60
Csatlakozási típus		SC/APC
Hüvely		Kerámiai
Csatlakozási ciklusok		500
Kábelkabát színe		Szürke
Kábel külső átmérője	mm	5,0 (± 0,2) x2.0 (± 0,1)
Rost üzemmód		Egyes mód: G657A2
Kábelkabát anyag		LSZH
Kábel súlya	Kg/km	20 （kb.
Nyomtatási tartalom		Testreszabható
Hossz	m	30、50、100、150、200、250、300、400、500 vagy testreszabható (Tolerancia: ± 0,5 m)
Csatlakozótípus		Bemenet: H Optic SC/APC.
Csatlakozótípus		Kimenet: csatlakozó nélkül
Vontatás (Axiális a kábel és a csatlakozó között)	N	100
Vízálló minőségű		IP68
Üzemi hőmérséklet	℃	-20 ° C ~ +65 ℃
Tárolási hőmérséklet	℃	-20 ° C ~ +65 ℃

Kábelszerkezet:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Optikai szál	Beír	G657 A2
	Nem. Rostok	1
	Szín	Kék
Acél erősítő tag	Anyagi anyag	Acélhuzal
Acél erősítő tag	Átmérő	0,4 mm
Acél önerősség tagja	Anyagi anyag	Acélhuzal
Acél önerősség tagja	Átmérő	1,0 mm
Külső hüvely	Dimenzió	2,0 (± 0,1) x5.0 (± 0,2)
	Anyag	LSZH
	Szín	Szürke
Kábel súlya	Kg/km	20
Feszültség	N	300 (hosszú távú)
Feszültség	N	600 (rövid távú)
Összetör	N/10 cm	200 (hosszú távú)
Összetör	N/10 cm	1000 (rövid távú)
Min. Hajlítási sugár	mm	10xh (statikus)
Min. Hajlítási sugár	mm	20xh (dinamikus)
Működési hőmérsékleti tartomány:		-20 ℃ - +60 ℃
Tárolási / szállítási hőmérsékleti tartomány:		-20 ℃ - +60 ℃

Optikai szál:

A kábelszál összes jellemzőjének (a kész kábel szála) legalább az ITU-T G.657A2 ajánlása szerint kell lennie, és a következőknek kell lennie.

Tétel	Meghatározás
Rost típus	Egy üzemmód
Szálas anyag	Adalékolt szilícium -dioxid
Csillapítási együttható @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Kábelképződés után @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kábelhullámhosszúság	≤ 1260 nm
Nulla-diszpergálási hullámhossz	1300 ~ 1324 nm
Nulla-diszpergálási lejtőn	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Kromatikus szétszóródás @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode mező átmérője @ 1310 nm	8.5-9.3um
Core / burkolt koncentrikus hiba	≤ 0,5 egy
Burkolat átmérője	125,0 ± 0,7 egy
Burkolat nem körkulárisság	≤5%
Elsődleges bevonat átmérője	242 ± 7 Egy
Koncentricitás elsődleges bevonat / bevonat	≤10 um
Bevonás nem körkulárisság	≤0,7%
Csillapítás kábelhajlítási veszteséggel 1 Forduljon 1 Mandrel 7,5 mm 10 fordulat 1 mandrel 15 mm -re	1550nm ≤ δ 0,10 dB/km 1550nm ≤ δ 0,03 dB/km

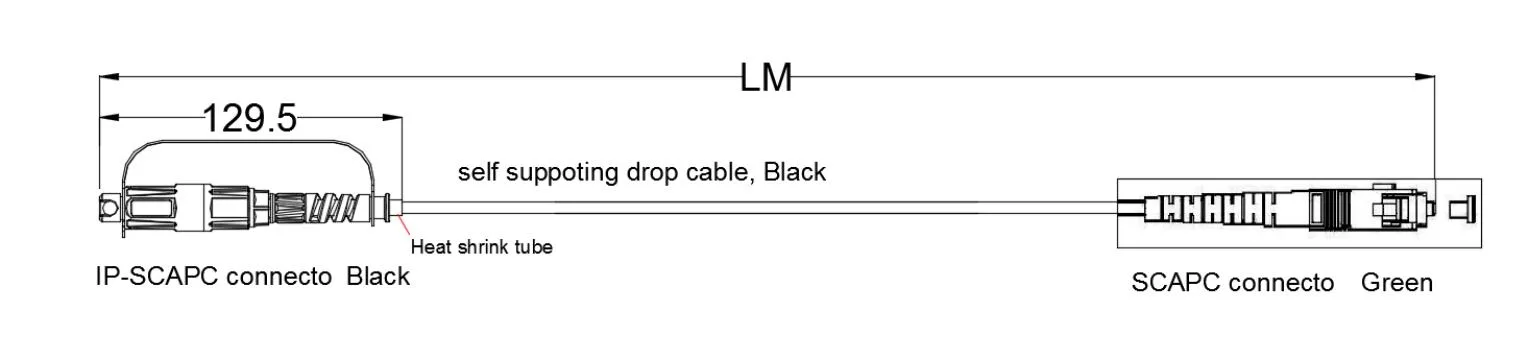

Dimenziós rajz:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Csomag:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Csomagkövetelmények:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
