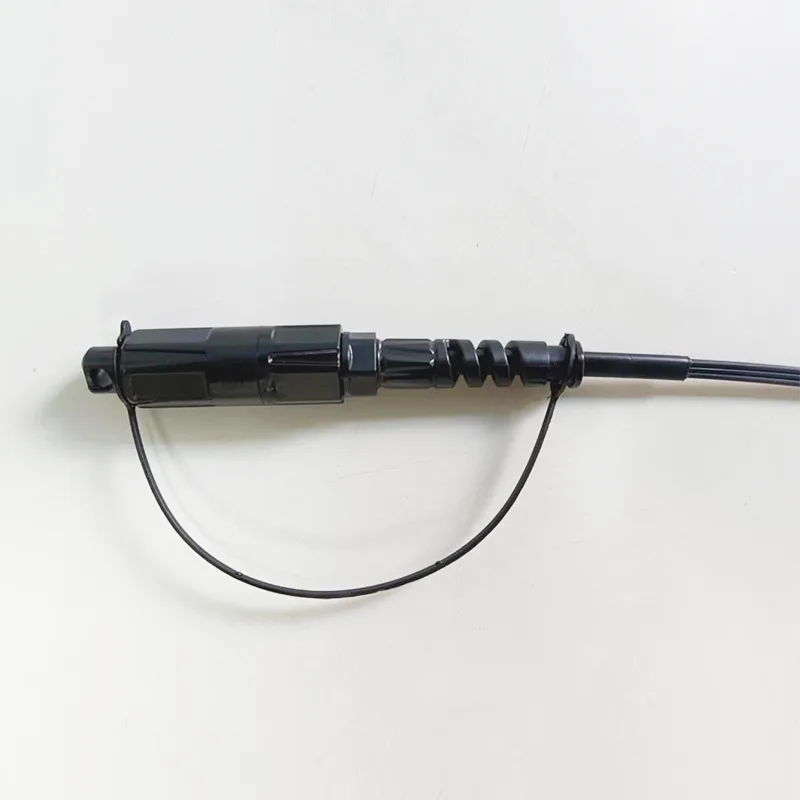

5x2 mm -es vízálló csepp kábel SC/APC csatlakozó optikai rost pigtail

Alkalmazás:● FTTX/FTTH rendszerek● Ethernet alkalmazások● CATV linkek● Optikai jeleloszlás● Passzív optikai hálózatok (PON)● gerinc, horizontális és felszálló alkalmazások● Előzetes csepp termináldobozok● szabadtéri területek; Dur......

Kérdés küldése

termékleírás

Alkalmazás:

● FTTX/FTTH rendszerek

● Ethernet alkalmazások

● CATV linkek

● Optikai jeleloszlás

● Passzív optikai hálózatok (PON)

● gerinc, horizontális és felszálló alkalmazások

● Előzetes csepp termináldobozok

● szabadtéri területek; Durva környezet

Jellemzők:

● Alacsony beillesztési veszteség, magas hozam -veszteség.

● Jó a megismételhetőség és a cserélhetőség.

● 100% beillesztés, visszatérési veszteség, végfelület és.

● Interferencia -ellenőrzés.

● Kiváló mechanikai állóképesség.

● A Telcordia GR-326-mag betartása.

● Biztosítja a nagy teljesítményt és megbízhatóságot az optikai kábelezés kezelésében.

● Gyors és egyszerű telepítés és újrakonfiguráció.

● Egyszerű kezelés, nincs szükség speciális szerszámra.

● IP68 vízálló.

Műszaki előírás:

Konstrukciók	Egység	Leírás
Rostszám		Szimplex
Hullámhossz	nm	1310/1550
Beillesztési veszteség	db	≤0,30
Visszatérési veszteség	db	≥ 60
Csatlakozási típus		SC/APC
Hüvely		Kerámiai
Csatlakozási ciklusok		500
Kábelkabát színe		Fekete
Kábel külső átmérője	mm	（5.2x2.0）± 0,2 mm （3,0x2.0）± 0,2 mm (Messenger nélkül)
Rost üzemmód		Egyes mód: G657A2
Kábelkabát anyag		LSZH
Kábel súlya	Kg/km	20 ± 3
Nyomtatási tartalom		Testreszabható
Hossz	m	100 vagy testreszabható (Tolerancia: ± 0,5 m)
Csatlakozótípus		Bemenet: H Optic SC/APC.
Csatlakozótípus		Kimenet: csatlakozó nélkül
Vontatás (Axiális a kábel és a csatlakozó között)	N	100
Vízálló minőségű		IP68
Üzemi hőmérséklet	℃	-20 ° C ~ +65 ℃
Tárolási hőmérséklet	℃	-20 ° C ~ +65 ℃

Kábelszerkezet:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Optikai szál	Beír	G-657 A2.
	Nem. Rostok	1
	Szín	Kék
Külső hüvely	Dimenzió	（5.2x2.0）± 0,2 mm （3,0x2.0）± 0,2 mm (Messenger nélkül)
	Anyag	LSZH
	Szín	Fekete
Acél erősítő tag	Anyagi anyag	Acélhuzal
Acél erősítő tag	Átmérő	0,45 mm
Acél önerősség tagja	Anyagi anyag	Acélhuzal
Acél önerősség tagja	Átmérő	1,2 mm
Súly		20 ± 3 kg/km
Csempe (n)		Hosszú távú: 300N Rövid távú: 600 N
Összetör		1000N/10 cm
Min. Hajlító sugár		15XD (statikus); 30XD (dinamikus)
Hőmérsékleti tartomány		-20 ° C - +65 ° C

Rost jellegzetesség:

A kábelszál összes jellemzőjének (a kész kábel szála) legalább az ITU-T G.657A2 ajánlása szerint kell lennie, és a következőknek kell lennie.

Paraméter		Meghatározás
Csillapítási együttható	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km
Csillapítás (kábel után)	@1310nm	≤0,40dB/km
	@1550nm	≤0,30dB/km
A csillapítás egységessége 1310 nm -en		≤0,05dB
A csillapítás egységessége 1550 nm -en		≤0,05dB
Kábelvágási hullámhossz (λCC)		≤ 1260 nm
Nulla-diszpergálási hullámhossz		1300 ~ 1324 nm
Nulla-diszpergálási lejtőn		≤ 0,092 ps/(nm^2.km)
A diszperzió abszolút értéke 1288 nm ~ 1339nm		≤3,5ps/(nm · km)
A diszperzió abszolút értéke 1271 nm ~ 1360nm		≤5,3ps/(nm · km)
Diszperzió 1550 nm -en		≤18ps/(nm · km)
Diszperzió 1625nm -en		≤23ps/(nm · km)
Üzemmód mező átmérője (MFD) 1310 nm -en		8,60 ± 0,4 mm
Üzemmód mező átmérője (MFD) 1550 nm -en		9.4-10,4 mm
Polarizációs mód diszperziós (PMD) rost		≤0,125p/km^1/2
Polarizációs mód -diszperziós (PMD) kábel		≤0,200p/km^1/2
PMD -együttható	M	20 kábel
	Q	0,01%
	PMDQ	≤0,20ps/km^1/2
Geometriai jellemzők
Burkolat átmérője		125 ± 0,8 mm
Burkolat nem körkulárisság		≤1,0%
Core/burkolat koncentritási hiba		≤0,8 mm
Rost átmérőjű bevonattal (nem kolostoros)		245 ± 10 μm
Rost átmérőjű bevonat (színes)		250 ± 10 μm
Burkolat/bevonat koncentrikus hiba		≤12,0 mm
Feszültségvizsgálat		100kpsi vagy 0,69gPa
A bevonat eltávolítása (N)		1,0 ～ 9.0
Mechanikai jellemzők
Makrobend veszteség 1550 nm -en	R = 15 mm, 10 fordulat	≤0,03dB
	R = 10 mm, 1turn	≤0,10dB
	R = 7,5 mm, 1turn	≤0,5dB
Makrobend veszteség 1625 nm -en	R = 15 mm, 10 fordulat	≤0,10dB
	R = 10 mm, 1turn	≤0,20dB
	R = 7,5 mm, 1turn	≤1,0dB

Dimenziós rajz:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Csomag:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Csomagkövetelmények:

Kartondéret mérete ： 600*320*265 mm ， átlátszó tömítőszalag "I" betűtípus tömítődoboz.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

A fa lemez vázlatos diagramja:

Fából készült lemez mérete ： 1200 *1000 mm.

Összeállási követelmények: Egy réteg hat dobozból, hat réteg egymásra rakásával.

A négy legnépszerűbb derékszög védelme, majd használja a "#" betűtípuscsomagolószíjat szorosan.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail
