● Különböző szerkezetű rostfoltok zsinórjai
● Nagysebességű optikai útvonalak a szál-otthoni (FTTH) hálózatokhoz
● Kábelek minimális hajlítási követelményekkel
● Kis optikai alkatrészek

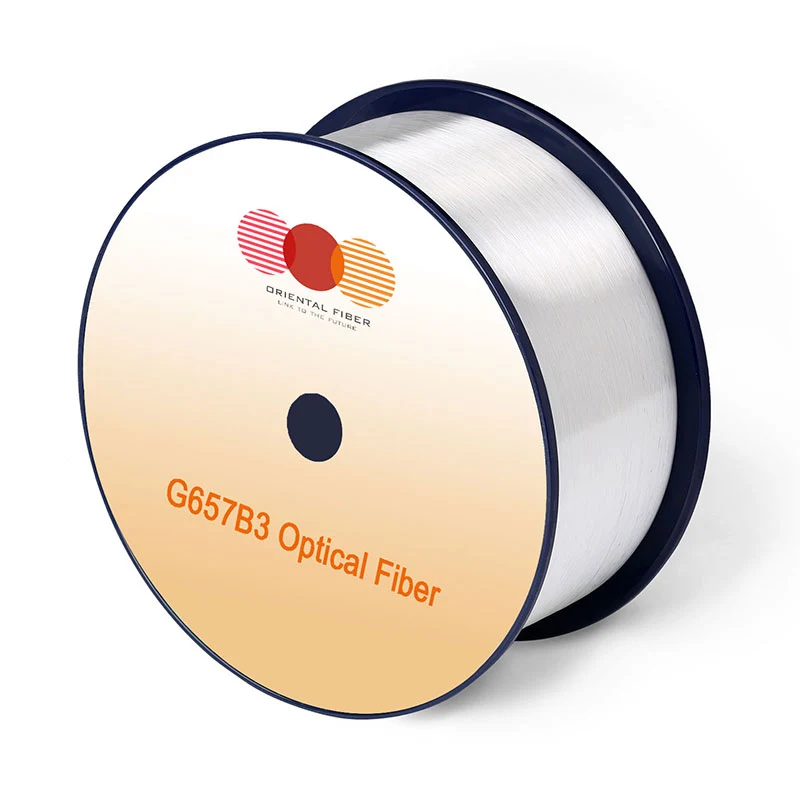

Az optikai teljesítmény jobb, mint az ITU-T G.657.B3 és az IEC 60793-50 B6.B3 ajánlása, az 5 mm-es hajlítási sugarakkal, amelyek megfelelnek az összetett telepítési feltételeknek az MDU és az FTTH-ban, például a sarkok, a kötés, a nagy terhelés-feszültség stb.
● A minimális hajlítási sugarak elérhetik az 5 mm -t, ami teljes mértékben kompatibilis az összes G.652.D optikai szálakkal
● Alacsony csillapítás, az O-E-S-C-L sáv működési követelményeinek teljesítése
● Alacsony hajlítási veszteség, alkalmas optikai kábelek kialakításához, beleértve a szalagkábeleket is
● A pontos geometriai paraméterek és a nagy MFD biztosítják az alacsony splicing veszteséget és a magas splicing hatékonyságot
● Magas ND érték, a hosszú élettartam teljesítése a minimális hajlítási sugarakon
|
Jellemzők |
Körülmények |
Meghatározott értékek |
Egységek |
|
|
Optikai Jellemzők |
||||
|
Csillapítás |
1310nm |
≤0,35 |
[DB/km] |
|
|
1383nm （H2-Uaging után） |
≤0,35 |
[DB/km] |
||
|
1550nm |
≤0,21 |
[DB/km] |
||
|
1625nm |
≤0,23 |
[DB/km] |
||
|
Csillapítás Vs hullámhossz Max. α -eltérés |
1285-1330nm, In Hivatkozás az 1310NM -re |
≤0,03 |
[DB/km] |
|
|
1525-1575nm, In Hivatkozás 1550NM -re |
≤0,02 |
[DB/km] |
||
|
Nulla Diszperziós hullámhossz (λ0) |
-- |
1300-1324 |
[NM] |
|
|
Nulla Diszperziós lejtő (S0) |
-- |
≤0,092 |
[PS/(NM2 · km)] |
|
|
PMD |
Maximális Egyéni rost |
-- |
≤0,1 |
[ps/√km] |
|
Link tervezési értéke （m = 20 œ q = 0,01%) |
-- |
≤0,06 |
[ps/√km] |
|
|
Tipikus Érték |
-- |
0.04 |
[ps/√km] |
|
|
Kábel Cuto ff hullámhossz (λCC) |
-- |
≤1260 |
[NM] |
|
|
Mód Terepátmérő （MFD） |
1310nm |
8.2-9.0 |
[μM] |
|
|
1550nm |
9.1-10.1 |
[μM] |
||
|
A refrakciós csoportos csoport -index （ne ff |
1310nm |
1.468 |
-- |
|
|
1550nm |
1.469 |
-- |
||
|
Pont Folytonosság |
1310nm |
≤0,05 |
[DB] |
|
|
1550nm |
≤0,05 |
[DB] |
||
|
Mértani Jellemzők |
||||
|
Burkolat Átmérő |
-- |
125,0 ± 0,7 |
[μM] |
|
|
Burkolat Nem körkörösség |
-- |
≤0,7 |
[%] |
|
|
Bevonat Átmérő |
-- |
235-245 |
[μM] |
|
|
Bevonatú burkolat Koncentritási hiba |
-- |
≤12.0 |
[μM] |
|
|
Bevonat Nem körkörösség |
-- |
≤6,0 |
[%] |
|
|
Alapvető raktározás Koncentritási hiba |
-- |
≤0,5 |
[μM] |
|
|
Göndör (sugár) |
-- |
≥4 |
[M] |
|
|
Kézbesítés Hossz |
-- |
Fel 25.2 -ig |
[km/tekercs] |
|
|
Környezeti jellemzők |
1310nm, 1550nm és 1625nm |
|||
|
Hőmérséklet A függőség által kiváltott csillapítás |
-60 ℃ - +85 ℃ |
≤0,05 |
[DB/km] |
|
|
Hőmérséklet-humeriditás Kerékpározás által kiváltott csillapítás |
-10 ° C +85 ° C -ig, 98% RH |
≤0,05 |
[DB/km] |
|
|
Vízparti A függőség által kiváltott csillapítás |
23 ° C ， 30 napig |
≤0,05 |
[DB/km] |
|
|
Nyirkos A hőfüggőség indukált csillapítást |
85 ° C és 85% rel 30 nap |
≤0,05 |
[DB/km] |
|
|
Száraz Hő öregedés |
85 ℃ mer 30 napig |
≤0,05 |
[DB/km] |
|
|
Mechanikai Meghatározás |
||||
|
Bizonyíték Teszt |
-- |
≥9.0 |
[N] |
|
|
-- |
≥1.0 |
[%] |
||
|
-- |
≥100 |
[KPSI] |
||
|
Makró kúp Indukált veszteség |
1 Forduljon meg egy mandrót 10 mm -es sugár |
1550nm |
≤0,03 |
[DB] |
|
1 Forduljon meg egy 10 mm -es sűrűségű súder körül |
1625nm |
≤0,1 |
[DB] |
|
|
1 Forduljon meg egy 7,5 mm -es sűrűségű súrót |
1550nm |
≤0,08 |
[DB] |
|
|
1 Forduljon meg egy mandrót 7,5 mm sugár |
1625nm |
≤0,25 |
[DB] |
|
|
1 Megfordul egy 5 mm -es sűrített súder körül |
1550nm |
≤0,15 |
[DB] |
|
|
1 Megfordul egy 5 mm -es sűrített súder körül |
1625nm |
≤0,45 |
[DB] |
|
|
Bevonat Szalagerő |
tipikus átlagos erő |
1.5 |
[N] |
|
|
csúcs erő |
1.3-8.9 |
[N] |
||
|
Dinamikus Fáradtsági paraméter (ND) |
-- |
≥20 |
-- |
|
