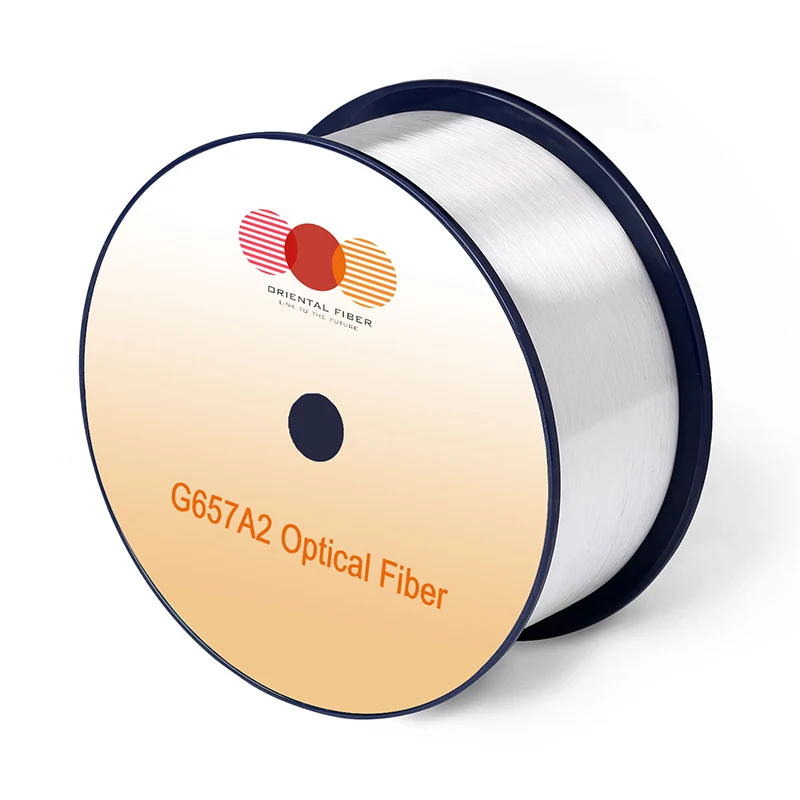

Egymódusú optikai szál G.657.A2

A G.657.A2 egymódusú optikai szál kiváló tulajdonságokat egyesít: kiváló alacsony makrohajlítási érzékenységet és alacsony vízcsúcs szintet. Teljesen az O-E-S-C-L sávban (1260-1625 nm) való használatra optimalizált. A hajlításra érzéketlen jellemző nemcsak az L-sávos alkalmazást garantálja, hanem az egyszerű telepítést is lehetővé teszi, anélkül, hogy az üvegszál tárolása során túlzott odafigyelést igényelne, különösen FTTH hálózati alkalmazások esetén. Csökkenthető a szálvezető nyílás hajlítási sugara és a minimális hajlítási sugár a fali és sarokbeépítéseknél.

Kérdés küldése

termékleírás

Az Orientalfiber professzionális minőségű egymódusú optikai szálas G.657.A2 megoldásokat kínál, amelyek megfelelnek a modern FTTH (Fiber to the Home) és a nagy sebességű adatátvitel szigorú követelményeinek. A Jiangsu Xuben Photoelectric Technology Co., Ltd. alaptermékeként tisztában vagyunk azzal, hogy a hálózat megbízhatósága azon az üvegszálon múlik, amely a jel integritásának veszélyeztetése nélkül képes ellenállni a szigorú fizikai korlátoknak. A G.657.A2 szálunkat kifejezetten a telepítők és hálózatüzemeltetők számára tervezték, akik alacsony makrohajlítási érzékenységet és stabil teljesítményt igényelnek a teljes O-E-S-C-L spektrumban.

A hajlításra nem érzékeny technológia mérnöki értéke

Alapvető optikai teljesítményelőnyök

Teljes sáv optimalizálás: Lefedi a teljes spektrumot 1260 nm-től 1625 nm-ig, biztosítva a nagy kapacitású adatforgalom folyamatos szállítását a jövőbeli hálózati frissítések során.

Low Water Peak technológia: Megszünteti a csillapítási szűk keresztmetszeteket az E-sávon belül, jelentősen növelve a spektrális hatékonyságot.

Pontos geometriai méretek: A geometriai paraméterek kivételes konzisztenciája rendkívül alacsony veszteséget biztosít a nagy léptékű mechanikus illesztési és fúziós illesztési műveletek során.

Műszaki adatok

Jellemzők		Körülmények	Meghatározott értékek	Egységek
Optikai jellemzők
Csillapítás		1310 nm	≤0,35	[dB/km]
		1383 nm (H2-öregedés után)	≤0,35	[dB/km]
		1460 nm	≤0,25	[dB/km]
		1490 nm	≤0,23	[dB/km]
		1550 nm	≤0,21	[dB/km]
		1625 nm	≤0,23	[dB/km]
Csillapítás vs. hullámhossz Max. α különbség		1285–1330 nm, 1310 nm-re vonatkoztatva	≤0,03	[dB/km]
Csillapítás vs. hullámhossz Max. α különbség		1525-1575 nm, 1550 nm-re vonatkoztatva	≤0,02	[dB/km]
Nulla diszperziós hullámhossz (λ0)		--	1300-1324	[nm]
Nulla diszperziós meredekség (S0)		--	≤0,092	[ps/(nm2·km)]
PMD	Maximális egyéni szál	--	≤0,1	[ps/√km]
	Link tervezési értéke (M = 20, Q = 0,01%)	--	≤0,06	[ps/√km]
	Tipikus érték	--	0.04	[ps/√km]
Kábel vágott hullámhossza (λCC)		--	≤1260	[nm]
Módmező átmérő (MFD)		1310 nm	8,4-9,2	[μm]
Módmező átmérő (MFD)		1550 nm	9,3-10,3	[μm]
Hatékony csoportos törésmutató (Neﬀ)		1310 nm	1.466	--
Hatékony csoportos törésmutató (Neﬀ)		1550 nm	1.467	--
Pont diszkontinuitások		1310 nm	≤0,05	[dB]
Pont diszkontinuitások		1550 nm	≤0,05	[dB]
Geometriai jellemzők
Burkolat átmérője		--	125,0±0,7	[μm]
Burkolat nem körkörös		--	≤0,7	[%]
Bevonat átmérője		--	235-245	[μm]
Bevonat-burkolat koncentrikussági hiba		--	≤12,0	[μm]
Bevonat nem kör alakú		--	≤6,0	[%]
Core-Cladding koncentricitási hiba		--	≤0,5	[μm]
Curl (sugár)		--	≥4	[m]
Szállítási hossz		--	50,4-ig	[km/tekercs]
Környezeti jellemzők		1310 nm, 1550 nm és 1625 nm
Hőmérsékletfüggőség által kiváltott csillapítás		-60 ℃ és +85 ℃ között	≤0,05	[dB/km]
Hőmérséklet-nedvesség ciklus által kiváltott csillapítás		-10°C és +85°C között, 98% relatív páratartalom	≤0,05	[dB/km]
Vízáztatási függőség által kiváltott csillapítás		23°C-on, 30 napig	≤0,05	[dB/km]
Nedves hőfüggőség által kiváltott csillapítás		85°C és 85% relatív páratartalom, 30 napig	≤0,05	[dB/km]
Száraz hő öregedés		85 ℃, 30 napig	≤0,05	[dB/km]
Mechanikai specifikáció
Bizonyítási teszt		--	≥9,0	[N]
		--	≥1,0	[%]
		--	≥100	[kpsi]
Makro-hajlítás által kiváltott csillapítás	10 fordulat egy 15 mm sugarú tüske körül	1550 nm	≤0,03	[dB]
	10 fordulat egy 15 mm sugarú tüske körül	1625 nm	≤0,1	[dB]
	1 Fordítson meg egy 10 mm sugarú tüskét	1550 nm	≤0,1	[dB]
	1 Fordítson meg egy 10 mm sugarú tüskét	1625 nm	≤0,2	[dB]
	1 Fordítson meg egy 7,5 mm sugarú tüskét	1550 nm	≤0,5	[dB]
	1 Fordítson meg egy 7,5 mm sugarú tüskét	1625 nm	≤1,0	[dB]
Bevonószalag erő		tipikus átlagos erő	1.5	[N]
Bevonószalag erő		csúcserő	1,3-8,9	[N]
Dinamikus kifáradási paraméter (nd)		--	≥20	--

Single-mode Optical Fiber G.657.A2

Globális beszerzési szempontból a kiválasztásEgymódusú optikai szál G.657.A2Az Orientalfiber egy stratégiai döntés a hosszú távú működési kiadások (OPEX) csökkentésére.

1. Navigálás összetett építészeti környezetekben
2. Teljes kompatibilitás a régebbi infrastruktúrával
3. Megbízható teljesítmény nagy bitsebességű rendszerek számára

Az Orientalfiber gyártási kiválósága

Gyártási lépték: évi 20 millió dolláros kibocsátási értékkel rendelkezünk nagyszabású távközlési szolgáltatói pályázatok és ipari projektek teljesítésére.

Minőségi megfelelőség: Csoportunk ISO9001 és ISO45001 tanúsítvánnyal rendelkezik, amely biztosítja, hogy az egymódusú optikai szál G.657.A2 megfeleljen a legmagasabb nemzetközi szabványoknak a mechanikai szilárdság és az optikai tisztaság tekintetében.

Globális elismerés: Termékeinket világszerte használják elektromos hálózatokban, vasúti tranzitrendszerekben és autópálya-kommunikációs rendszerekben, és folyamatosan pozitív visszajelzéseket kapnak a kemény mérnöki környezetben való tartósságukról.

Változatos alkalmazási forgatókönyvek

FTTH nagy sebességű szélessáv: lakossági kábelekhez és komplex beltéri vezetékekhez optimalizálva.

Adatközpont javítása: Sűrű, szervezett kábelezést tesz lehetővé a szerverállványok korlátozott helyén.

Optikai alkatrészek: Az előnyben részesített választás kiváló minőségű PLC elosztók, pigtailek és patch kábelek gyártásához.

Ipari front-end kapcsolatok: Stabil kapcsolatokat biztosít az autópályák és a vasúti tranzit felügyeleti rendszereihez.

Gyakran Ismételt Kérdések (GYIK)

K: Az egymódusú G.657.A2 optikai szál összeilleszthető szabványos G.652.D szállal?

V: Igen. A Mode Field Diametert úgy tervezték, hogy kompatibilis legyen, minimális illesztési veszteséget biztosítva, és szabványos választássá teszi a meglévő hálózatok frissítéséhez.

K: Az Orientalfiber teljes körű hálózati megoldásokat kínál?

V: Abszolút. A Jiangsu Xuben Photoelectric Technology Co., Ltd. részeként négy különálló gyárat működtetünk: beltéri üvegszálas kábelt, kültéri szálkábelt, ODN optikai alkatrészeket és optikai hálózati berendezéseket, lehetővé téve számunkra, hogy átfogó üvegszálas hálózati megoldásokat kínáljunk.

K: Milyen nemzetközi szabványoknak felel meg ez a szál?

V: A G.657.A2 egymódusú optikai szálunk megfelel az ITU-T G.657.A2 és az IEC 60793-2-50 típusú B1.3/B6.a2 előírásoknak.
