Egymódusú optikai szál G.657.A1

Az Orientalfiber egymódusú optikai szála G.657.A1 olyan modern száloptikai hálózatokhoz készült, amelyek rugalmasságot, stabil átvitelt és egyszerű telepítést igényelnek. Megbízható kínai gyártóként és beszállítóként az Orientalfiber az O-E-S-C-L sávú (1260–1625 nm) alkalmazásokhoz optimalizált G.657.A1 szálat kínál, amely erősen ellenáll a hajlítási veszteségnek, és egyenletes teljesítménnyel rendelkezik olyan sűrű telepítési környezetekben, mint az FTTx és a beltéri kábelrendszerek.

Kérdés küldése

termékleírás

Az egymódusú G.657.A1 optikai szálat úgy tervezték, hogy kis hajlítási sugarú körülmények között is stabil optikai teljesítményt tartson fenn. A hagyományos szálakhoz képest jelentősen csökkenti a makrohajlítási veszteséget, így alkalmas beltéri kábelezéshez, hozzáférési hálózatokhoz és kompakt optikai elosztórendszerekhez.

A gyakorlati alkalmazás során ezt a szálat gyakran használják olyan környezetekben, ahol a telepítők korlátozott helyekkel szembesülnek, ilyenek például a toldások, elosztódobozok és falra szerelt szekrények. A megnövelt hajlítási tűrés csökkenti a telepítés érzékenységét, és csökkenti a nem megfelelő kezelés miatti teljesítményromlás kockázatát.

A beszerzés legfontosabb előnyei

Csökkentett telepítési kockázat

Az egymódusú optikai szál G.657.A1 optimalizált hajlítási teljesítménye lehetővé teszi a telepítők számára, hogy szűkebb hajlítási sugarakkal dolgozzanak anélkül, hogy túlzott jelveszteséget okoznának. Ez különösen hasznos FTTx projekteknél és beltéri útválasztási forgatókönyveknél, ahol korlátozott a hely.

Szélessávú kompatibilitás

Támogatja a teljes O-E-S-C-L sávot (1260-1625 nm), így alkalmas a jelenlegi és jövőbeli hálózati frissítésekre. Biztosítja a kompatibilitást az L-sávos alkalmazásokkal és a nagy távolságú átviteli követelményekkel.

Alacsonyabb teljes projektköltség

Azáltal, hogy minimalizálja a hajlítással összefüggő veszteségeket és csökkenti az utómunkálatokat a telepítés során, ez a szál csökkenti az általános telepítési költségeket. Ezenkívül csökkenti a szigorú kezelési feltételek szükségességét a kábel tárolása és telepítése során.

Stabil illesztési teljesítmény

A pontos geometriai paraméterek alacsony illesztési veszteséget és nagy hatékonyságot biztosítanak a szálillesztés során, ami fontos a nagyszabású hálózatépítési projekteknél.

Tipikus alkalmazások

FTTx hozzáférési hálózatok

Az egymódusú G.657.A1 optikai szál széles körben használatos az otthoni üvegszálas és az épületszálas szálas rendszerekben, ahol gyakoriak a szűk ívek és a sűrű útválasztás.

Beltéri nagy sebességű optikai kábelezés

Alkalmas nagy sebességű adatátvitelre épületeken belül, adatközpontokban és irodai környezetekben, ahol kompakt kábelkezelésre van szükség.

Speciális rövid osztású kábelek

Ideális a szigorú hajlítási sugárra vonatkozó követelményekkel rendelkező kábelekhez, beleértve a szalagkábeleket és az összetett útválasztó rendszerekben használt mikrokábeleket.

Nagy teljesítményű optikai hálózatok

Támogatja a nagy távolságú és nagy bitsebességű átvitelt alacsony PMD mellett, stabil teljesítményt biztosítva a gerinchálózati és hozzáférési hálózati rétegekben.

Műszaki adatok

Jellemzők		Körülmények	Meghatározott értékek	Egységek
Optikai jellemzők
Csillapítás		1310 nm	≤0,35	[dB/km]
		1383 nm (H2-öregedés után)	≤0,35	[dB/km]
		1460 nm	≤0,25	[dB/km]
		1550 nm	≤0,21	[dB/km]
		1625 nm	≤0,23	[dB/km]
Csillapítás vs. hullámhossz Max. α különbség		1285–1330 nm, 1310 nm-re vonatkoztatva	≤0,03	[dB/km]
Csillapítás vs. hullámhossz Max. α különbség		1525-1575 nm, 1550 nm-re vonatkoztatva	≤0,02	[Db/km]
Diszperziós együttható		1285-1340 nm	-3,5-3,5	[ps/(nm·km)]
		1550 nm	≤18	[ps/(nm·km)]
		1625 nm	≤22	[ps/(nm·km)]
Nulla diszperziós hullámhossz (λ0)		--	1300-1324	[nm]
Nulla diszperziós meredekség (S0)		--	≤0,092	[ps/(nm2·km)]
Tipikus érték		--	0.086	[ps/(nm2·km)]
PMD	Maximális egyéni szál	--	≤0,1	[ps/√km]
	Link tervezési értéke (M = 20, Q = 0,01%) (M = 20, Q = 0,01%)	--	≤0,06	[ps/√km]
	Tipikus érték	--	0.04	[ps/√km]
Kábel vágási hullámhossza (Λcc)		--	≤1260	[nm]
Módmező átmérő (MFD)		1310 nm	8,4-9,2	[μm]
Módmező átmérő (MFD)		1550 nm	9,3-10,3	[μm]
Hatékony csoportos törésmutató (Neﬀ)		1310 nm	1.466	--
Hatékony csoportos törésmutató (Neﬀ)		1550 nm	1.467	--
Pont diszkontinuitások		1310 nm	≤0,05	[Db]
Pont diszkontinuitások		1550 nm	≤0,05	[Db]
Geometriai jellemzők
Burkolat átmérője		--	125,0±0,7	[μm]
Burkolat nem körkörös		--	≤0,7	[%]
Bevonat átmérője		--	235-245	[μm]
Bevonat-burkolat koncentrikussági hiba		--	≤12,0	[μm]
Bevonat nem kör alakú		--	≤6,0	[%]
Core-Cladding koncentricitási hiba		--	≤0,5	[μm]
Curl (sugár)		--	≥4	[m]
Szállítási hossz		--	50,4-ig	[km/tekercs]
Környezeti jellemzők		1310 nm, 1550 nm és 1625 nm
Hőmérsékletfüggőség által kiváltott csillapítás		-60 ℃ és +85 ℃ között	≤0,05	[Db/km]
Hőmérséklet-nedvesség ciklus által kiváltott csillapítás		-10°C és +85°C között, 98% relatív páratartalom	≤0,05	[Db/km]
Vízáztatási függőség által kiváltott csillapítás		23°C-on, 30 napig	≤0,05	[Db/km]
Nedves hőfüggőség által kiváltott csillapítás		85°C és 85% relatív páratartalom, 30 napig	≤0,05	[Db/km]
Száraz hő öregedés		85 ℃, 30 napig	≤0,05	[Db/km]
Mechanikai specifikáció
Bizonyítási teszt		--	≥9,0	[N]
		--	≥1,0	[%]
		--	≥100	[kpsi]
		--	--	--
Makro-hajlítás okozta veszteség	10 fordulat egy 15 mm sugarú tüske körül	1550 nm	≤0,25	[Db]
	10 fordulat egy 15 mm sugarú tüske körül	1625 nm	≤1,0	[Db]
	1 Fordítson meg egy 10 mm sugarú tüskét	1550 nm	≤0,75	[Db]
	1 Fordítson meg egy 10 mm sugarú tüskét	1625 nm	≤1,5	[Db]
Bevonószalag erő		tipikus átlagos erő	1.5	[N]
Bevonószalag erő		csúcserő	1,3-8,9	[N]
Dinamikus kifáradási paraméter (nd)		--	≥20	--

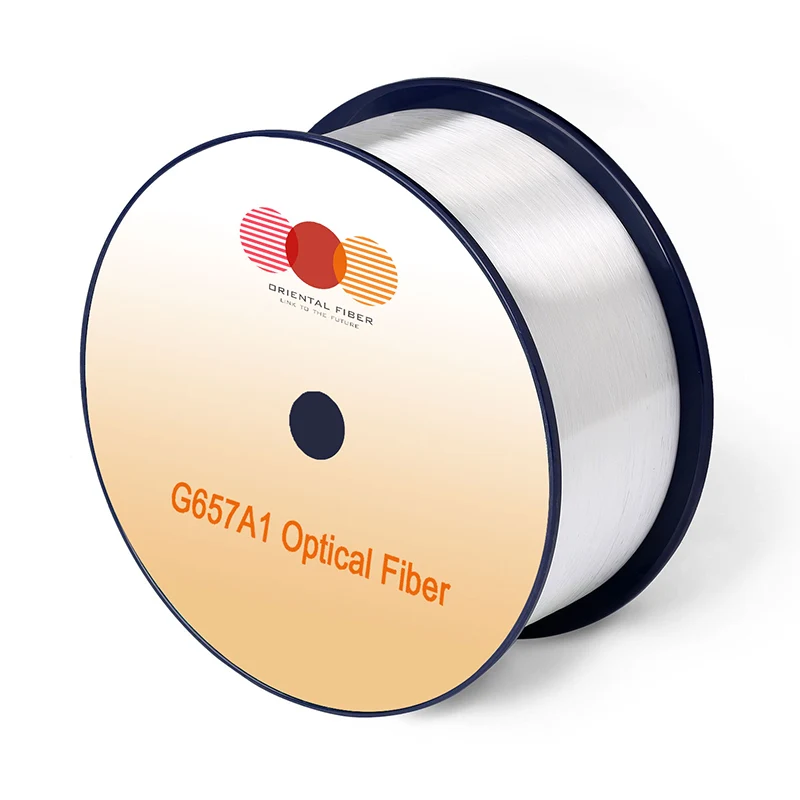

Single-mode Optical Fiber G.657.A1

Műszaki jellemzők

Alacsony csillapítás a teljes sávban

Stabil jelátvitelt tart fenn az O-E-S-C-L hullámhossz-tartományban, támogatja a többsávos hálózati működést.

Kiváló hajlítási ellenállás

Úgy tervezték, hogy csökkentse a makro- és mikrohajlítási veszteségeket, megbízható teljesítményt biztosítva még szűk beépítési körülmények között is.

Alacsony PMD (polarizációs módú diszperzió)

Megfelel a nagy sebességű és nagy távolságú átviteli rendszerek követelményeinek, segít megőrizni a jel integritását.

Következetes geometria

A precíziós gyártás biztosítja az egységes szálméreteket, javítja az illesztési konzisztenciát és csökkenti a csatlakozási veszteséget.

Szabványoknak való megfelelés

Az egymódusú optikai szál G.657.A1 megfelel a nemzetközi szabványoknak, beleértve az ITU-T G.657.A1 és G.652.D, valamint az IEC 60793-2-50 típusú B1.3/B6.a1 specifikációkat. Ez biztosítja a kompatibilitást a globális hálózati infrastruktúra követelményeivel.

A Gyártóról

A Jiangsu Xuben Photoelectric Technology Co., Ltd. négy gyárral rendelkező vállalatcsoport, amely komplett üvegszálas hálózati megoldásokat kínál. A cég teljes területe 15 000 négyzetméter, éves termelési értéke 20 millió USD.

A csoportba beltéri és kültéri optikai kábelgyárak, ODN alkatrészgyár és optikai hálózati berendezések gyára tartozik. A termékeket széles körben használják a távközlésben, a műsorszóró rendszerekben, a LAN-adatátvitelben és az ipari alkalmazásokban, mint például az energiaellátó rendszerekben, a vasúti tranzitban és az autópályákon.

Az ISO9001 és ISO45001 tanúsítvánnyal rendelkező vállalat a kifinomult gyártásra és a stabil gyártási folyamatokra összpontosít. Termékeit világszerte exportálják, és különféle közepes és nagyszabású mérnöki projektekben alkalmazzák.

GYIK

1. kérdés: Mi a fő különbség a G.657.A1 és a G.652.D szál között?

Az egymódusú optikai szál G.657.A1 jobb hajlítási teljesítményt kínál, miközben fenntartja a kompatibilitást a G.652.D rendszerekkel. Alkalmasabb olyan telepítésekhez, ahol szűk útviszonyok vannak.

2. kérdés: Ez a szál alkalmas beltéri telepítésekhez?

Igen, az egymódusú optikai szál G.657.A1 kifejezetten beltéri és hozzáférési hálózati használatra készült, és támogatja a kis hajlítási sugarat és a kompakt kábelelrendezéseket.

Q3: Használható távolsági átvitelre?

Igen, az alacsony csillapításnak és az alacsony PMD-nek köszönhetően támogatja a nagy sebességű és nagy távolságú optikai kommunikációt.

4. kérdés: Kompatibilis a meglévő hálózati infrastruktúrával?

Mind a G.657.A1, mind a G.652.D szabványnak megfelel, biztosítva a kompatibilitást a legtöbb létező optikai hálózati rendszerrel
