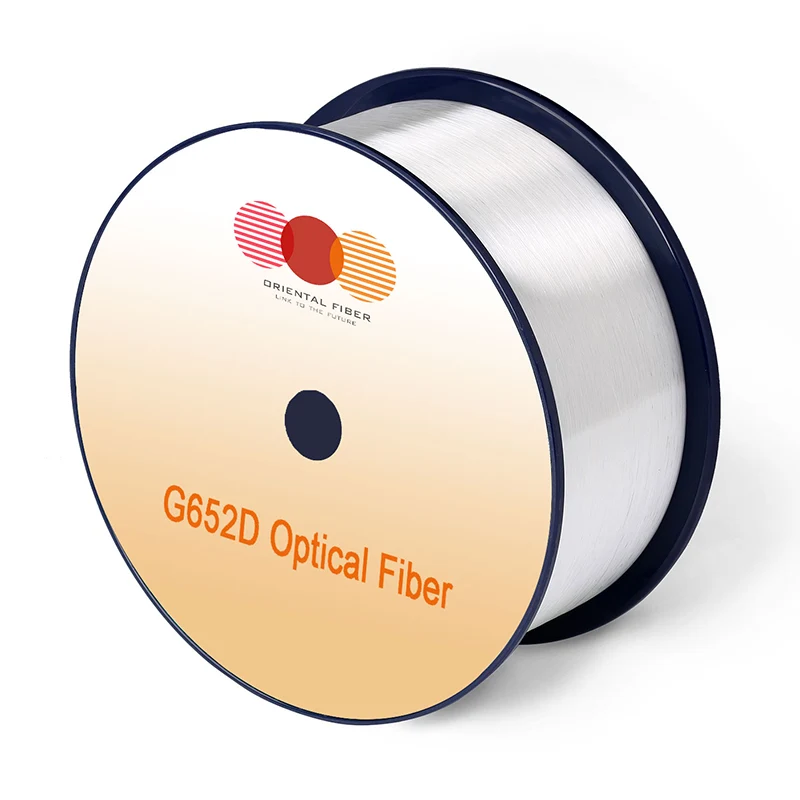

Széles rendelkezésre álló spektruma és kiváló optikai teljesítménye miatt az egyirányú optikai szál G.652D a legjobb választás a különféle alkalmazások, például az Ethernet, az Internet Protocol (IP), az aszinkron átadási mód (ATM), a szinkron optikai hálózat (Sonet) és a Wavelshth Division multiplexelés (WDM) támogatására. A szál több sávszélességet biztosít a gerinc, a nagyvárosi terület és a hozzáférési hálózatok számára.
A rost megfelel vagy meghaladja az ITU-T ajánlást a G.652D és az IEC 60793-2-50 B1.3 típusú szálas előírásoknak.
Úgy tervezték, hogy a teljes spektrumtartományon keresztül működjön, 1260-1625 nm, 50% -kal több felhasználható hullámhosszon biztosítva a megnövekedett átviteli képességet
A kiváló optikai teljesítmény támogatja a nagysebességű átviteli technológiákat, mint például a DWDM és a CWDM
Kompatibilis a meglévő 1310 nm -es berendezésekkel
Jó védelem és kiváló szalagerő stabilitás
Pontos geometriai paraméterek, amelyek biztosítják az alacsony splicing veszteséget és a magas splicing hatékonyságot
|
Jellemzők |
Körülmények |
Megadott értékek |
Egységek |
|
|
Optikai jellemzők |
||||
|
Csillapítás |
1310nm |
≤0,34 |
[DB/km] |
|
|
1383nm (H2-Uging után) |
≤0,34 |
[DB/km] |
||
|
1550nm |
≤0,20 |
[DB/km] |
||
|
1625nm |
≤0,24 |
[DB/km] |
||
|
Csillapítás és hullámhossz Max. α -eltérés |
1285-1330nm, az 1310NM-re hivatkozva |
≤0,03 |
[DB/km] |
|
|
1525-1575nm, 1550NM-re hivatkozva |
≤0,02 |
[DB/km] |
||
|
Diszperziós együttható |
1285-1340nm |
-3.5–3,5 |
[ps/(nm · km)] |
|
|
1550nm |
≤18 |
[ps/(nm · km)] |
||
|
1625nm |
≤22 |
[ps/(nm · km)] |
||
|
Nulla diszperziós hullámhossz (λ0) |
-- |
1300-1324 |
[NM] |
|
|
Nulla diszperziós lejtő (S0) |
-- |
≤0,092 |
[PS/(NM2 · km)] |
|
|
Tipikus érték |
-- |
0.086 |
[PS/(NM2 · km] |
|
|
PMD |
Maximális egyéni rost |
-- |
≤0,1 |
[ps/√km] |
|
Link tervezési értéke （m = 20 œ q = 0,01%) |
-- |
≤0,06 |
[ps/√km] |
|
|
Tipikus érték |
-- |
0.04 |
[ps/√km] |
|
|
Kábel cuto -hullámhossz (λcc) |
-- |
≤1260 |
[NM] |
|
|
Üzemmód mező átmérője （MFD） |
1310nm |
8.7-9.5 |
[μM] |
|
|
1550nm |
9.8-10.8 |
[μM] |
||
|
A refrakciós csoportos csoport -index （ne ff |
1310nm |
1.466 |
-- |
|
|
1550nm |
1.467 |
-- |
||
|
Pont folytonosságok |
1310nm |
≤0,05 |
[DB] |
|
|
1550nm |
≤0,05 |
[DB] |
||
|
Geometriai jellemzők |
||||
|
Burkolat átmérője |
-- |
125,0 ± 0,7 |
[μM] |
|
|
Cladding Non-Circularity |
-- |
≤1.0 |
[%] |
|
|
Bevonat átmérője |
-- |
235-250 |
[μM] |
|
|
Bevonat-burkolat koncentritási hiba |
-- |
≤12.0 |
[μM] |
|
|
Bevonás nem körkulárisság |
-- |
≤6,0 |
[%] |
|
|
Alapvető burkolatú koncentritási hiba |
-- |
≤0,6 |
[μM] |
|
|
Göndör (sugár) |
-- |
≥4 |
[M] |
|
|
Szállítási hossz |
-- |
50,4 -ig |
[km/tekercs] |
|
|
Környezeti jellemzők |
1310nm, 1550nm és 1625nm |
|||
|
Hőmérsékleti függőség indukált csillapítás |
-60 ℃ - +85 ℃ |
≤0,05 |
[DB/km] |
|
|
Hőmérséklet-humiditási ciklus által kiváltott csillapítás |
-10 ° C - +85 ° C, 98% Relek |
≤0,05 |
[DB/km] |
|
|
A víz merítésfüggősége indukált csillapítást indukált |
23 ° C ， 30 napig |
≤0,05 |
[DB/km] |
|
|
Nedves hőfüggőség indukált csillapítást |
85 ° C és 85% relatív páratartalom 30 napig |
≤0,05 |
[DB/km] |
|
|
Száraz hő öregedés |
85 ℃, 30 napig |
≤0,05 |
[DB/km] |
|
|
Mechanikai előírások |
||||
|
Igazolás |
-- |
≥9.0 |
[N] |
|
|
-- |
≥1.0 |
[%] |
||
|
-- |
≥100 |
[KPSI] |
||
|
A makro-kanyar által kiváltott csillapítás |
100 megfordul egy 30 mm -es sűrűség körül |
1625nm |
≤0,05 |
[DB] |
|
100 megfordul egy 25 mm -es sűrített súder körül |
1310nm és 1550nm |
≤0,05 |
[DB] |
|
|
1 Forduljon meg egy 16 mm -es sadi súder körül |
1550nm |
≤0,05 |
[DB] |
|
|
Bevonócsík |
tipikus átlagos erő |
1.5 |
[N] |
|
|
csúcsteljesítmény |
1.3-8.9 |
[N] |
||
|
Dinamikus fáradtság paraméter (ND) |
-- |
≥20 |
-- |
|
