Az FTTH-ban (az otthoni rost) konstrukcióban az általánosan használt optikai kábelek főleg a pillangó alakú cseppkábel és azok származékos szerkezete.
Szerkezeti jellemzők:

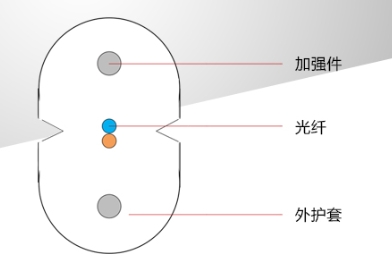

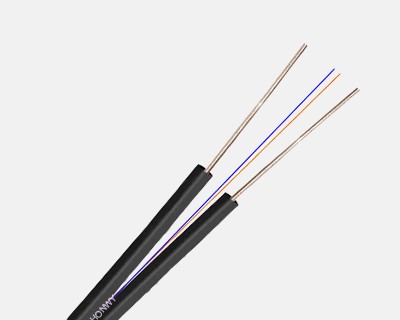

Az optikai rostot a középpontba helyezik, és két párhuzamos acélvezetéket mindkét oldalra megerősítő elemként helyezzük el. A keresztmetszet 8 alakú, az optikai szál a geometriai központban található.
Alkalmazási forgatókönyv:
Falra szerelt: Beltéri és kültéri fali útválasztáshoz, erős hajlítási ellenállással és 20 mm-es hajlítási sugarat.
Csőfektetés: A rövid távú csővezeték-takorláshoz és a keskeny terekhez való alkalmazkodáshoz alkalmas.
Előnyök:
A szerkezet kompakt és a szakítószilárdság magas, ami ellenáll az emberek oldalsó nyomásáról, és a húzóerőt az építkezés során.
Könnyű megszüntetni a helyszínen, és kompatibilis a különféle gyors csatlakozókkal.
Szerkezeti jellemzők:

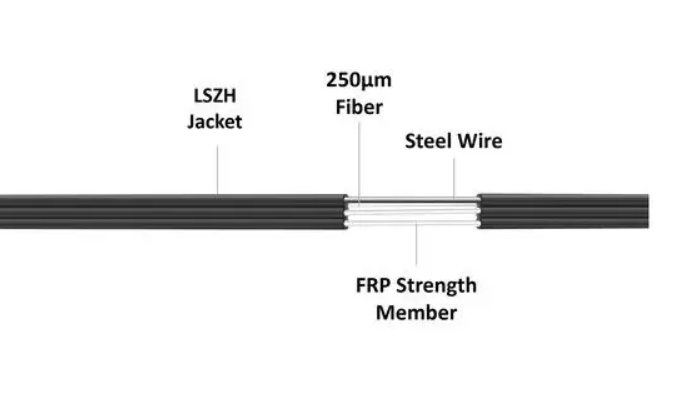

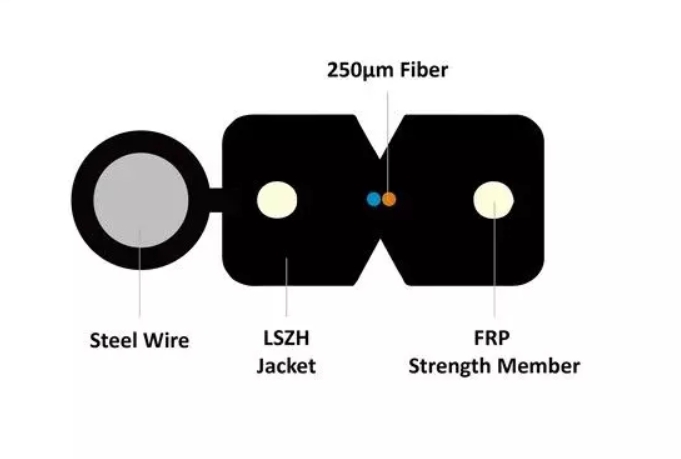

Acélhuzalt vagy acélkötőt adnak a szokásos pillangó optikai kábel külsejéhez megerősítő elemként, hogy önellátó szerkezetet képezzenek.
Alkalmazási forgatókönyv:
Felső-bevezető: A kültéri oszlopoktól a beltéri területekig tartó vezetékekhez alkalmas. Magas szakítószilárdsággal rendelkezik, és ellenáll az 50 méteres időtartamnak.
Csöv nélküli környezet: Nincs szükség további függő vezetékekre, egyszerűsítve az építési folyamatot.
Előnyök:
Az erős szakítószilárdság csökkenti a külső erők károsodásának kockázatát.
Magas építési hatékonyság és csökkentett munkaerőköltségek.
Szerkezeti jellemzők:

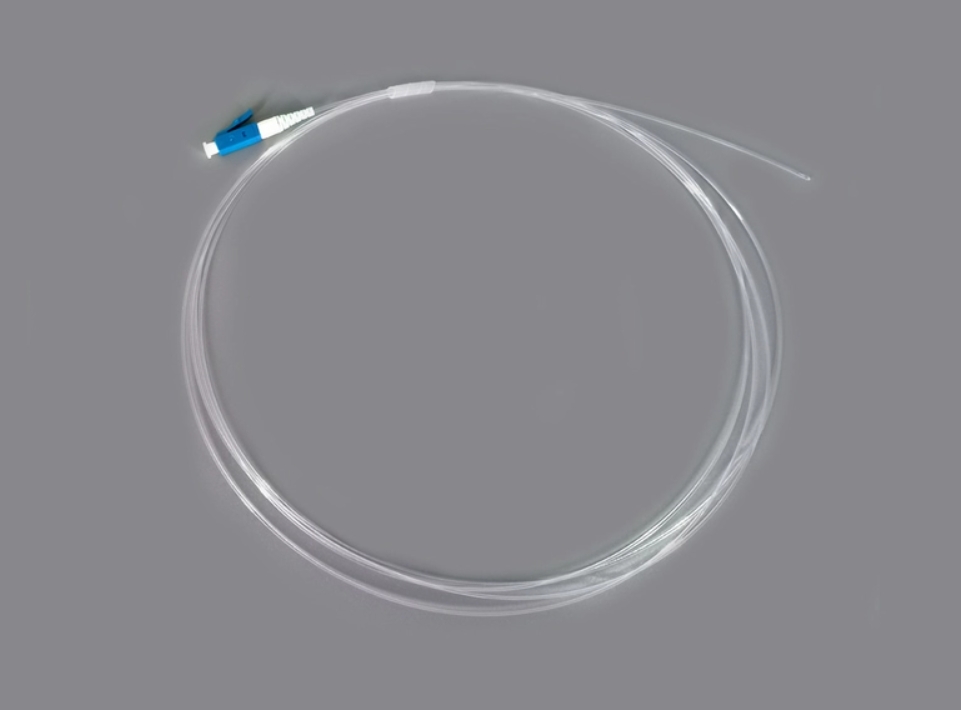

A középső rész egymagos, szorosan pufferolt optikai szál (G.657), amelyet 0,9 mm-es átlátszó hüvelybe csomagolnak, vékony külső átmérővel és teljesen átlátszó.
Alkalmazási forgatókönyv:
Helyezze a vezetékeket az épület alaplapjain, valamint az ajtó és az ablak dekoratív csíkok körül, és rögzítse ragasztóval.
Magas esztétikai követelményekkel rendelkező helyek: például szállodák, csúcskategóriás rezidenciák stb., Ahol a vezetékeket el kell rejteni.
Előnyök
A vizuálisan rejtett, nem befolyásolja a belső dekorációt.
Az átlátszó burkolat kopásálló és alkalmazható a különféle környezetekhez.
Szerkezeti jellemzők:

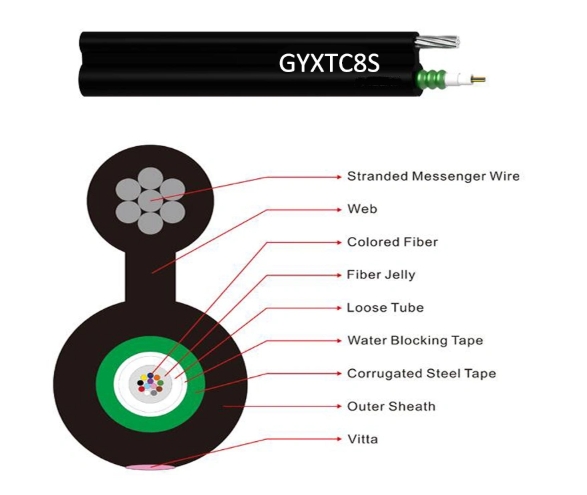

Fém felfüggesztési huzalegységeket adunk a bőrvonal optikai kábeléhez, hogy "8" alakú szerkezetet képezzenek.
Alkalmazási forgatókönyv:
Kültéri felső behatolás: Az elektromos oszlopoktól a felhasználói folyosókig, nagy szakítószilárdságú felső vezetékekhez alkalmas.
A magas tartományú követelményekkel rendelkező forgatókönyv: Több mint 50 méteres és erős stabilitással képes ellenállni.
Előnyök:
A szakító teljesítmény jelentősen javul, csökkentve az optikai rost törés kockázatát.
Könnyen felépíthető és alkalmazkodni az összetett terephez.
-
