Egycsöves, nem fém légfúvó mikrokábel

Ezt az Uni-csöves, nem fémből készült levegőfúvó mikrokábelt nagy sűrűségű szálak modern kommunikációs hálózatokban való kiépítésére tervezték. Kínai gyártói és beszállítói megoldásként ez a termék kompakt uni-cső szerkezettel és nem fémes erősítéssel kombinálva alkalmassá teszi légfúvással történő telepítésre. A tervezés a stabil teljesítményre, az egyszerű üzembe helyezésre és a hosszú távú megbízhatóságra összpontosít a gerinchálózati, hozzáférési hálózati és FTTH alkalmazásokban.

Kérdés küldése

termékleírás

Azok a vásárlók, akik kínai gyári Uni-tube nemfémes légfúvó mikrokábelt keresnek, ez a termék egyensúlyt biztosít a könnyű kialakítás, a mechanikai szilárdság és a nedvesség elleni védelem között, segít csökkenteni a telepítési költségeket és javítani az üvegszálas hálózatok felépítésének hatékonyságát.

Termék áttekintése

Kompakt és hatékony szerkezet

A kábel egycsöves szerkezetet használ, ahol 250 μm-es optikai szálak (egymódusú vagy többmódusú) vannak elhelyezve egy nagy modulusú laza csőben. Ez a kialakítás nagy szálsűrűséget tesz lehetővé, miközben a külső átmérőt kicsiben tartja, ami különösen alkalmas mikrocsatornákba történő légfúvós beépítéshez.

Nem fémes tervezési előny

A fémes megerősítés helyett aramidfonal használatával a kábel elkerüli az elektromágneses interferenciát (EMI) és a rádiófrekvenciás interferenciát (RFI). Ez praktikus megoldássá teszi olyan környezetekben, ahol fontos a jelstabilitás.

Nedvességvédelem és tartósság

A laza cső nem mérgező vízálló vegyülettel van feltöltve, így megakadályozza a nedvesség bejutását. A HDPE külső burkolattal kombinálva a kábel stabil teljesítményt biztosít még nedves vagy földalatti környezetben is.

Főbb jellemzők

Zavar elleni teljesítmény

A teljesen nem fémes szerkezet kiküszöböli az elektromágneses és rádiófrekvenciás interferenciát, alkalmas összetett hálózati környezetekhez.

Megbízható mechanikai szilárdság

Az aramid fonalerősítés stabil szakítószilárdságot biztosít, támogatja a légfúvós telepítést sérülés nélkül.

Stabil csőszerkezet

A szoros és jól szabályozható csőkialakítás segít megelőzni a zsugorodást és a deformációt a beépítés és az üzemeltetés során.

Nedvességállóság

A vízálló töltőanyag hosszú távú védelmet biztosít a nedvesség behatolása ellen.

Rugalmas és könnyű

Kis átmérője és kis súlya megkönnyíti a szállítást és a telepítést, különösen sűrű csatornarendszerekben.

Magas rostsűrűség

Az optimalizált belső szerkezet több szálat tesz lehetővé egy kompakt kábelméreten belül, javítva a helykihasználást.

Alkalmazások

Gerinchálózat

Alkalmas nagy kapacitású optikai átvitelre a maghálózati infrastruktúrában.

Hozzáférés a hálózathoz

Támogatja a hatékony telepítést a városi és elővárosi elosztóhálózatokban.

FTTH (Fiber to the Home)

Széles körben használják az utolsó mérföldes szálas telepítéseknél, ahol kompakt méretre és rugalmasságra van szükség.

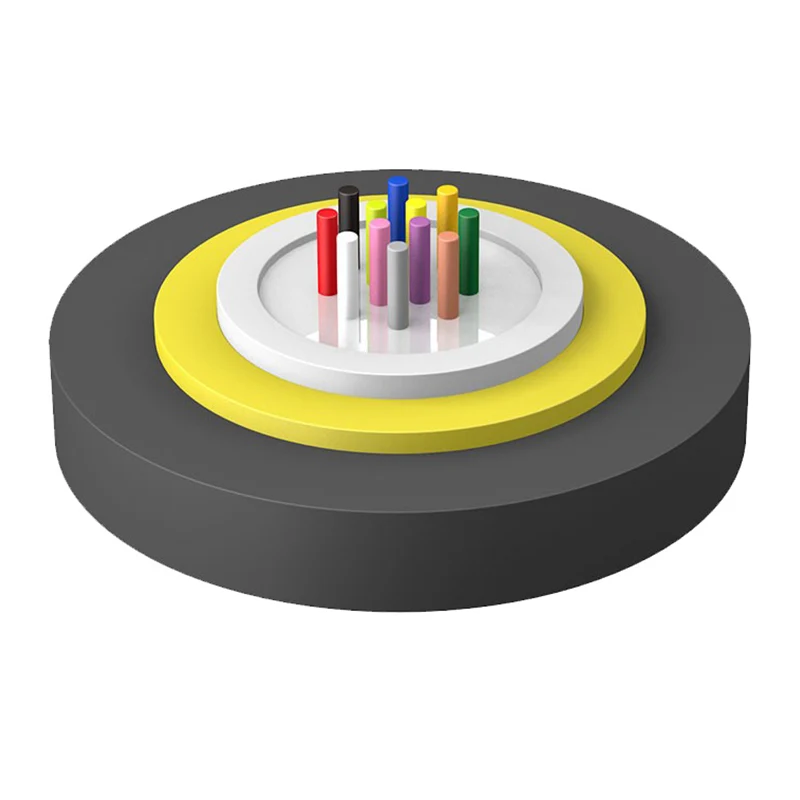

Szerkezet részletei

Kábelépítés

Rost
Csőtöltő vegyület
Laza cső
Aramid fonal (nem fém szilárdságú tag)
PE hüvely (HDPE külső kabát)

Uni-tube Non-metallic Air-blowing Micro Cable

Műszaki paraméterek

Kábel típusa

(2 szállal megnövelve)

Rostszám

Kábel átmérő

(mm)

Kábel súlya (ref.)

(kg/km)

Szakítószilárdság

Hosszú/rövid távú

(N)

Ütésállóság

Hosszú/rövid távú

(N/100 mm)

Hajlítási sugár

Statikus/dinamikus

(mm)

GCYXTY- 2~12Xn

2~12

3,5±0,3

60/150

150/450

10D/20D

GCYXTY- 14 ~24Xn

14-24

4,4±0,3

60/150

150/450

10D/20D

Tárolási/üzemi hőmérséklet: -30 ℃ - +70 ℃

Optikai jellemzők

Száltípus	Csillapítás (+20 ℃)				Sávszélesség		Numerikus rekesznyílás	Kábellevágási hullámhossz λcc
Száltípus	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Numerikus rekesznyílás	Kábellevágási hullámhossz λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
G.657	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
