Többcélú kitörhető optikai kábel

Az Orientalfiber többcélú kitörhető optikai kábele nagy sűrűségű beltéri környezetekhez és gerinchálózati elosztórendszerekhez tervezett megoldás. A Jiangsu Xuben Photoelectric Technology Co., Ltd. által gyártott kábel több különálló alegységet integrál egyetlen robusztus szerkezetbe, lehetővé téve a közvetlen lezárást anélkül, hogy további patch panelekre vagy átmeneti hardverekre lenne szükség. A távközlési szolgáltatók és az adatközpont-telepítők elsődleges választásaként a többcélú kitörési száloptikai kábelünk egyensúlyban tartja a mechanikai szilárdságot a rugalmas útválasztási képességekkel, így hosszú távú jelstabilitást biztosít összetett hálózati architektúrákban.

Szerkezeti tervezés: Műszaki tervezés a közvetlen megszüntetéshez

A Multi-Purpose Break-out Fiber Optic Cable mag architektúráját úgy tervezték, hogy leegyszerűsítse a telepítési folyamatot, miközben maximalizálja a szálvédelmet. A szabványos elosztókábelektől eltérően a kitörési kialakítás minden szálat önálló egységként kezel a nagyobb kábelen belül.

Az alegység felépítése: Minden egyes szál Φ900 μm-es, szorosan pufferelt egységként védett, nagy szilárdságú aramid erősítő elemekkel körülvéve.

Középső szilárdságú tag: Nem fém szálerősítésű műanyag (FRP) mag szolgál központi horgonyként, amely biztosítja a szükséges merevséget, hogy megakadályozza a meghajlást függőleges vagy vízszintes húzások során.

Layer-Twisted Core: Az alegységek precíziós csavarozásúak az FRP köré, egy rétegcsavart kábelszerkezet, amely jelentősen javítja a kábel azon képességét, hogy ellenálljon a húzóterhelésnek a telepítés során.

Kabát opciók: A különféle építési előírásoknak való megfelelés érdekében a külső burkolat polivinil-klorid (PVC) vagy alacsony füsttartalmú, nulla halogén (LSZH) anyagokból áll rendelkezésre, biztosítva az égésgátló követelményeknek való megfelelést.

Jellemzők

A rétegesen csavart kábelszerkezet és a nem fém középső erősítőmag lehetővé teszi, hogy a kábel ellenálljon nagyobb feszültségnek

A többcélú kitörhető optikai kábel külső anyaga korrózióálló, vízálló, UV-álló, égésgátló és környezetbarát.

Az aramid fonal szilárdsági elemként kiváló szakítószilárdsággal rendelkezik

Alkalmazások

Beltéri bármilyen célú kábelelosztás

Gerinc elosztó kábel

Szabványok

Megfelel a YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 stb. szabványoknak. A hagyományos PVC termékeken kívül vannak olyan termékek is, amelyek megfeleltek az UL OFNR tanúsítványnak; Az LSZH termékek különböző anyagokat használnak az IEC60332-1 vagy IEC60332-3C teljesítéséhez.

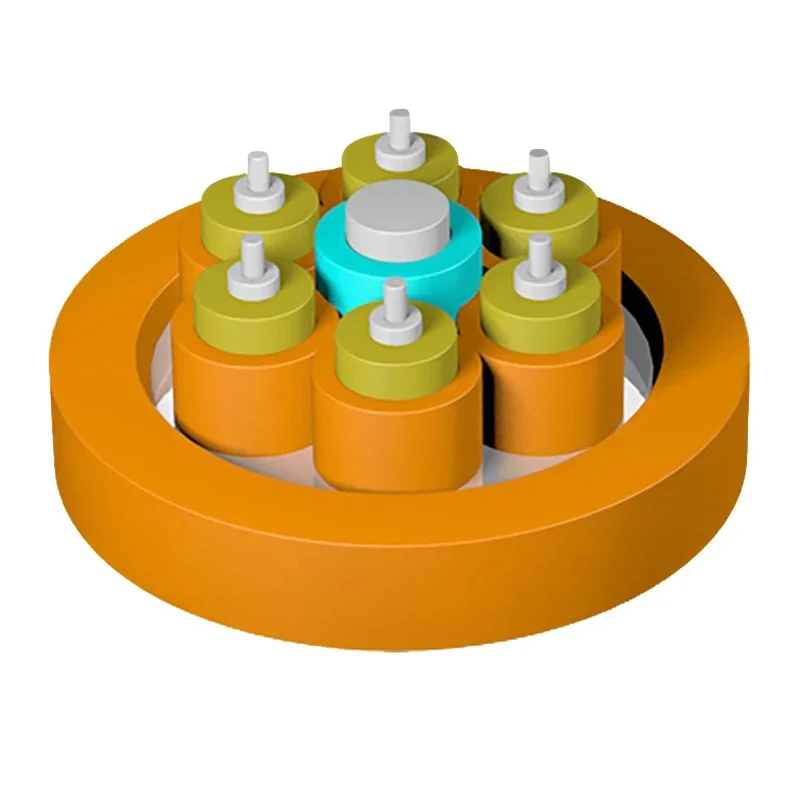

Szerkezetrajz

1.Tight Buffer Fiber

2.Aramid fonal

3.FRP erősségű tag

4.Alegységkabát

5.Kabát

Műszaki paraméterek

Optikai jellemzők

Stratégiai előnyök: A beszerzési és telepítési kihívások kezelése

A többcélú kitörési száloptikai kábel beszerzésekor a beszerzési tisztek gyakran előnyben részesítik a teljes birtoklási költséget és a könnyű telepítést. Az Orientalfiber három kulcsfontosságú értékterületre összpontosít:

1. A munkaerőköltségek jelentős csökkenése

Mivel a száloptikai kábel minden alegysége gyakorlatilag saját, strapabíró jumper, a technikusok leválaszthatják a külső burkolatot, és az egyes szálakat közvetlenül a berendezéshez irányíthatják. Ez kiküszöböli a varratokba való illesztés szükségességét, csökkentve a helyszínen töltött időt és az illesztéssel kapcsolatos jelvesztés kockázatát.

2. Megbízhatóság a függőleges és vízszintes gerinchálózatokban

Az aramid fonal szilárdsági elemként kiváló szakítószilárdságot biztosít a kábelnek, így alkalmas többszintes irodaközpontokban vagy ipari létesítményekben történő felszállós alkalmazásokhoz. A nem fém középső megerősítő mag biztosítja, hogy a kábel könnyű és ellenálló maradjon az elektromágneses interferenciákkal szemben, ami kritikus fontosságú az ipari front-end csatlakozásoknál az elektromos hálózatokban és a vasúti közlekedésben.

3. Környezetvédelmi és biztonsági megfelelés

A Multi-Purpose Break-out Fiber Optic Cable külső anyaga korrózióálló, vízálló és UV-álló. Az UL OFNR tanúsítvánnyal rendelkező PVC és IEC60332-1/3C kompatibilis LSZH opciók kínálatával biztosítjuk, hogy infrastruktúrája megfeleljen a legszigorúbb tűzbiztonsági szabványoknak a beltéri, bármilyen célú kábelelosztásra vonatkozóan.

Gyártási kiválóság és minőségbiztosítás

A Jiangsu Xuben Photoelectric Technology Co., Ltd. egy 15 000 négyzetméteres gyártóbázist tart fenn négy speciális gyárral. A finomított gyártás iránti elkötelezettségünket a következők igazolják:

Éves kibocsátás: 20 millió USA dollár értékű termelési kapacitás, amely stabil átfutási időt biztosít nagyszabású mérnöki projektekhez.

Tanúsított szabványok: Csoportunk ISO9001 és ISO45001 tanúsítvánnyal rendelkezik. A többcélú kitörhető száloptikai kábel kifejezetten megfelel az YD/T 1258.4, ICEA-596, GR-409 és IEC 60793 szabványoknak.

Ellenőrzött teljesítmény: A gyár elhagyása előtt minden tétel szigorú szakítószilárdság, ütésállóság és csillapítási egyenletesség vizsgálaton esik át.

Kulcsfontosságú alkalmazási forgatókönyvek

A Multi-Purpose Break-out száloptikai kábel sokoldalúsága nélkülözhetetlenné teszi a következőkhöz:

Adatközponti összeköttetések: Nagy sűrűségű huzalozás a szerverállványok és a fő elosztási területek között.

Campus gerinchálózati elosztás: Több kommunikációs szekrény összekapcsolása nagy intézményi telephelyek között.

Ipari hálózatok: Robusztus üvegszálas összeköttetések biztosítása autópályákon és elektromos erőművekben, ahol a tartósság nem alku tárgya.

Beltéri elosztás: Általános célú vízszintes kábelezés, ahol a szálakat az egyes fali aljzatokhoz kell kitörni.

Gyakran Ismételt Kérdések (GYIK)

Mi az elsődleges különbség a Break-out kábel és az elosztó kábel között?

Az elosztókábelben a szálak egyetlen köpeny alá vannak kötözve. A többcélú kitörési száloptikai kábelben minden szálnak saját külön köpenye és aramid szilárdságú elemei vannak. Ez lehetővé teszi, hogy a szálakat patch zsinórként kezeljék, miután eltávolították a fő külső burkolatot, és kiváló mechanikai védelmet biztosítanak a végponton.

Az Orientalfiber testreszabott kabátszíneket vagy szálszámot biztosít?

Igen. A Jiangsu Xuben Photoelectric Technology Co., Ltd. csoport részeként beltéri optikai szálas kábelgyárunk testreszabhatja a többcélú kitörési száloptikai kábelt, hogy megfeleljen a konkrét projektkövetelményeknek, beleértve a szálak számát (általában 2-48 mag) és a speciális égésgátló besorolásokat.

Ez a kábel alkalmas magas nedvességtartalmú kábeltálcákban való használatra?

Bár elsősorban beltéri használatra tervezték, a többcélú kitörhető száloptikai kábelünk külső anyaga nedvesség- és korrózióálló, így alkalmas tipikus épületek pincéiben vagy klímaszabályozott ipari alagutakban való használatra.
