Mi a pilóta nélküli légi járműszálas optika?

A pilóta nélküli légi jármű (UAV) optikai szál olyan műszaki rendszerre utal, amely lehetővé teszi a vezérlőjelek és a videó adatok továbbítását az UAV és az operátor között optikai kábeleken keresztül. Alapja abban rejlik, hogy az optikai szálak nagy sávszélességét és anti-interferencia-tulajdonságait az UAV kommunikációs kapcsolatának rekonstruálására használják, biztosítva, hogy az UAV stabil működést fenntartson még komplex elektromágneses környezetben is.

Hogyan kapcsolja be a száloptikai kábel drónokot a kezelőhöz?

A drónszálas optikai rendszer három összetevőből áll:

A drónoldal: Ez kamerákkal, érzékelőkkel, fedélzeti számítógéppel és egy optoelektronikus konverziós modullal van felszerelve, amely felelős az adatgyűjtésért és az előzetes feldolgozásért.

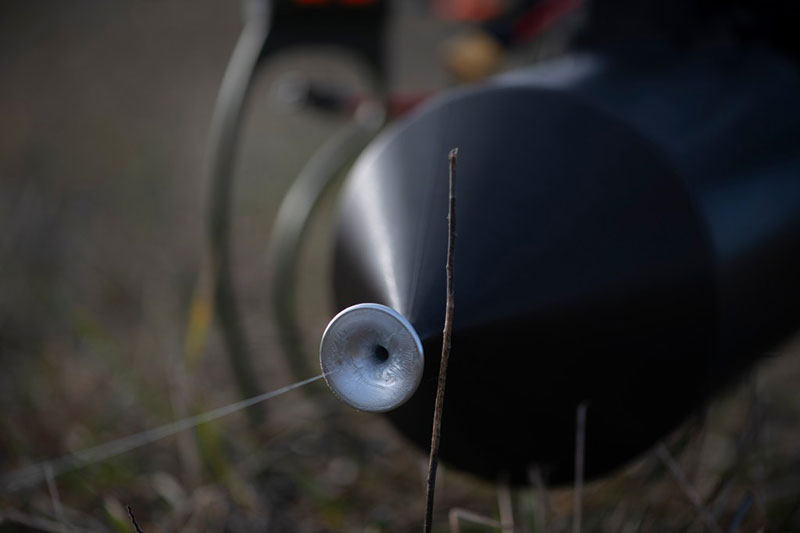

A száloptikai kábel: Ez ultra-finom rugalmas optikai szál (általában kevesebb, mint 0,5 mm átmérőjű). Például az orosz-ukrán csatatéren használt rost általában 5-10 km hosszú, néhány modell eléri a 30 km-t.

A föld vége: Ez magában foglalja az optoelektronikus konvertert, a vezérlő terminál (például az LQ kép és az adatátvitel távirányítóját) és egy kijelző eszközt, amely lehetővé teszi az optikai és az elektromos jelek közötti kétirányú átalakítást.

A működési elv a következő:

A talajvezérlő jelek elektromos-optikai átalakításon mennek keresztül, és optikai szálon keresztül továbbítják a drónba. A drón által összegyűjtött adatok, például a videó és a repülési paraméterek, optikai-elektromos átalakításon mennek keresztül, majd visszaadják a földi állomásra, teljesen vezetékes kommunikációs architektúrát képezve. Ez a kialakítás elkerüli a rádiójelek interferencia sebezhetőségét, és biztosítja az alacsony késleltetésű, rendkívül stabil adatátvitelt.
