Hogyan lehet telepíteni a pilóta nélküli légi járműszálas optikát?

Telepítési óvintézkedések

1. A száloptikai korong beépítésének, a száloptikai lemez kimeneti fúvókának a lehető legtávolabb kell lennie a légcsavartól, de külön figyelmet kell fordítania a repülőgép gravitációjára. A repülőgép súlypontjának külön figyelmet kell fordítani.

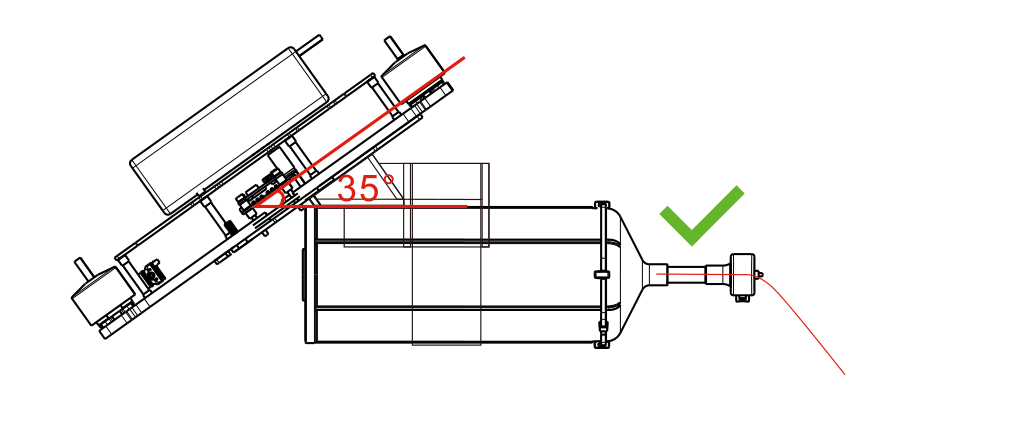

1. A száloptikai lemez telepítésének a repülőgép döntési szöge alapján kell lennie, a rögzítő tartót egy bizonyos szögre kell fenntartani (az ábra szerint). Telepítés A rögzítési szögnek közel kell lennie a dőlési szöghez, hogy a száloptikai lemez kimeneti szöge vízszintes legyen.

1. A száloptikai tekercsek speciális ragasztót használnak, az első 200 méter távolság a ragasztási alkalmazási terület, ezen a területen a repülőgép repülési sebességét 0,5 mph állandó sebességgel kell szabályozni. A repülőgép repülési sebességét 30 km/h vagy 8 m/s -en belül kell szabályozni, hogy elkerüljék a nagysebességű repülést a ragasztóterületen.

Előkészítés az optikai lemez használata előtt

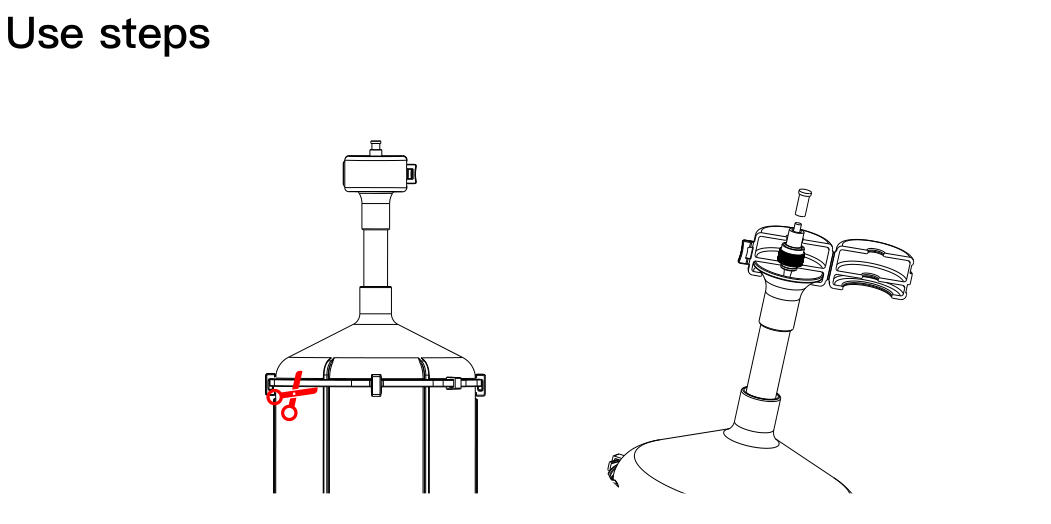

1. Az optikai szállemez használata előtt feltétlenül távolítsa el a szállítási védelmi nyakkendőt és a 4 védelmi pattanást.
2. (MEGJEGYZÉS: Ne vegye ki a csatot közvetlenül a rostból.)
3. A védőhéj optikai szálas lemezének FC szálas portja felhasználás előtt el kell távolítania, ki kell húznia az optikai rostot a modul föld végébe.

Földi oldalsó vezeték nélküli csatlakozás

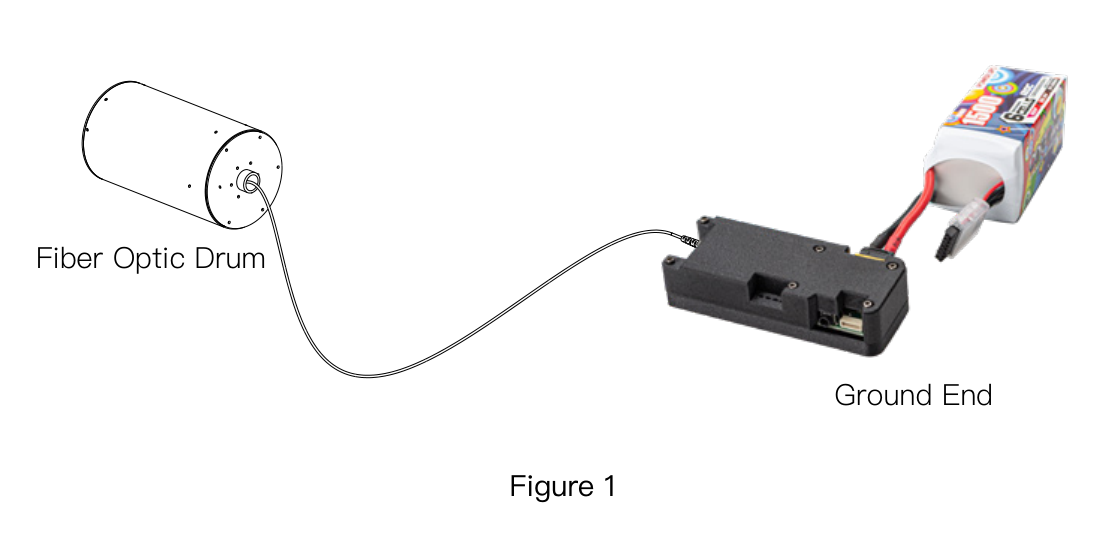

1. Csatlakoztassa az SH1.0 kábelt a Sky terminálról a repülési vezérlőhöz, amint az a „Földi terminál csatlakozási mód 1. (vezeték nélküli)” ábrán látható.
2. Csatlakoztassa az SH1.0 őrölt sort a vevőhöz és a térképadóhoz.
3. Rögzítse az égboltot és a száloptikai lemezt, figyeljen a száloptikai fúvókára, amennyire csak lehetséges, az UAV -propeller -től, hogy elkerülje az összefonódási baleseteket.
4. Csatlakoztassa a száloptikai kábelkötegeket, csatlakoztassa az FC portokat a száloptikai lemez mindkét végén az FC porthoz az égbolt végén és az FC portot a föld végén, és vegye figyelembe, hogy a fúvóka vége a föld végén lévő FC porthoz van csatlakoztatva.
5. Helyezze be a föld végének lítium akkumulátorát a talaj végcsatlakozójába, miután teljesen feltöltötte. (Ahogy a 2. ábra)

Óvintézkedések

1. A 11.1-26V bemeneti feszültség a biztonságos tartományon belül van, kérjük, ne lépjen túl vagy esjen a határfeszültség alá, ne fordítsa meg a pozitív és negatív oszlopokat.
2. Ne készítse el az optikai szál összecsukható körét, hogy elkerülje az éles tárgyak vágását, és rost töréshez vezet.
3. Figyeljen a száloptikai csatlakozók és az FC interfészek védelmére, kerülje a porot, az olajat és a vizet, mentse el a felületvédelem fedelét jól csavart.
4. Tároljon hűvös, száraz és világosálló területen.
5. A száloptikai lemez precíziós szerkezete, óvatosan vegye és tegye, függőleges tárolás.
