Hibrid optikai és elektromos sodrott laza csöves GDTS kábel

Hibrid optikai és elektromos sodrott laza csöves kábel A GDTS integrált áram- és jelátvitelre készült, egyetlen kábelben egyesíti az optikai szálakat rézvezetőkkel. Az Orientalfiber, egy kínai székhelyű beszállító és gyártó által gyártott GDTS kábel központi fém szilárdsági taggal, védőanyagokkal töltött laza csövekkel és hullámos acélszalag páncélzattal rendelkezik, amelyek mindegyikét tartós PE külső burkolat védi. Úgy tervezték, hogy megbízható teljesítményt nyújtson zord környezetben, és támogatja mind a csatorna-, mind a felsővezeték-szerelést, leegyszerűsítve az elosztott bázisállomás-rendszerek és ipari hálózatok telepítését, miközben csökkenti a beszerzési és építési költségeket.

Kérdés küldése

termékleírás

Az Orientalfiber biztosítja aHibrid optikai és elektromos sodrott laza csöves GDTS kábel, egy speciális megoldás, amely a nagy sebességű adatátvitelt és a megbízható áramellátást egyetlen szerkezeti egységbe integrálja. Ezt a kompozit kábelt úgy tervezték, hogy megfeleljen a modern távközlési infrastruktúra változó igényeinek, különösen ott, ahol a helytakarékosság és az egyszerűbb telepítés kritikus fontosságú.

A termék áttekintése és az anyag összetétele

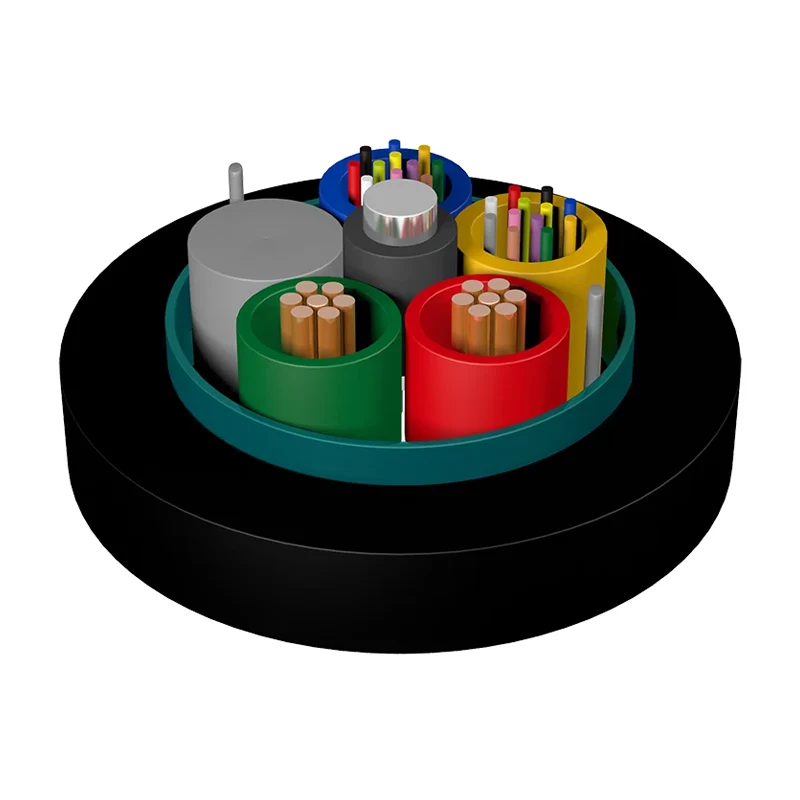

AHibrid optikai és elektromos sodrott laza csöves GDTS kábelkifinomult többrétegű architektúrát használ. Magában egy fém erősítőelem biztosítja a szükséges szakítószilárdságot. Ezt a központot nagy modulusú műanyagból készült laza csövek veszik körül, amelyekben az optikai szálak és a védő töltőanyagok találhatók.

E csövek mellé szigetelt rézhuzalok vannak beépítve, amelyek speciális elektromos követelményekhez vannak konfigurálva. Ezt a magegységet hullámos acélszalag páncél védi, amely robusztus védelmet nyújt a mechanikai behatásokkal és a rágcsálók által okozott károkkal szemben. A teljes szerkezet tartós polietilén (PE) külső burkolattal van ellátva, amely hosszú távú stabilitást biztosít zord környezeti feltételek mellett.

Főbb műszaki előnyök

Integrált teljesítmény és jel:A rézvezetők és az optikai szálak kombinálásával aHibrid optikai és elektromos sodrott laza csöves GDTS kábelkiküszöböli a külön tápvezetékek szükségességét, leegyszerűsítve a kábelezési architektúrát.
Mechanikai rugalmasság:A hullámos acélszalag páncélzat és a fém szilárdságú elem megbízható teljesítményt tesz lehetővé nagy feszültségű környezetben, beleértve a csatornákat és a fej feletti telepítéseket.
Környezeti stabilitás:A laza csőkialakítás és a nedvességálló töltőanyagok megvédik a szálakat a hőmérséklet-ingadozásoktól és a víz behatolásától.
Működési hatékonyság:A távoli berendezések tápellátásának központosítása csökkenti a helyi erőművi koordináció szükségességét, és leegyszerűsíti a rutin karbantartási ütemterveket.

Elsődleges alkalmazási forgatókönyvek

Elosztott bázisállomás rendszerek (BBU–RRU)

Az elsődleges használati eset aKeleti szálA GDTS kábel az épület alapsávi egysége (BBU) és a távoli rádióegység (RRU) közötti kapcsolat az egyenáramú távoli tápellátó rendszerekben. Lehetővé teszi a nagy sávszélességű jelek egyidejű továbbítását és a szükséges elektromos áram eljuttatását a távoli antennaegységekhez.

Városi infrastruktúra és ipari hálózatok

A telekommunikáción túl ezHibrid optikai és elektromos sodrott laza csöves GDTS kábela vasúti közlekedésben, az autópálya-felügyeleti rendszerekben és az intelligens hálózati áramelosztásokban alkalmazzák, ahol a helyi áramforrások nem állnak rendelkezésre vagy nehezen telepíthetők.

Projektmegvalósítás és költségmenedzsment

Kihasználva aHibrid optikai és elektromos sodrott laza csöves GDTS kábelhozzájárul a projekt összkiadásainak jelentős csökkenéséhez. A szükséges anyagok mennyiségének csökkentésével és a telepítési idő lerövidítésével az üzemeltetők alacsonyabb beszerzési és építési költségeket érhetnek el. Ez az áramvonalas megközelítés minimálisra csökkenti a fizikai lábnyomot a zsúfolt csatornákban és kábeltálcákban.

Az Orientalfiberről (Jiangsu Xuben fotoelektromos technológia)

A Jiangsu Xuben Photoelectric Technology Co., Ltd. csoport részekéntKeleti szálegy 15 000 négyzetméteres infrastruktúrán belül működik, amely beltéri/kültéri kábelek és ODN komponensek gyártásával foglalkozik. A 20 millió USD éves kibocsátási értékével a vállalat betartja a szigorú nemzetközi szabványokat, beleértve az ISO9001-et és az ISO45001-et. Gyártási folyamataink a precizitásra és a professzionális minőségű tartósságra összpontosítanak, és világszerte támogatják a nagyszabású mérnöki projekteket.

Gyakran Ismételt Kérdések

1. Testreszabhatók a rézhuzal specifikációi?

Igen, a benne lévő rézvezetők száma és méreteHibrid optikai és elektromos sodrott laza csöves GDTS kábelbeállítható a távoli berendezés specifikus feszültség- és áramigénye alapján.

2. Melyek a kábel telepítési korlátai?

A GDTS hibrid kábel sokoldalú, mind csővezetékes (csatorna) telepítésre, mind felső (antenna) telepítésre tervezték, feltéve, hogy a megfelelő feszítő hardvert használják.

3. Hogyan befolyásolja az acélszalag páncél a rugalmasságot?

Míg a hullámos acélszalag jelentős védelmet nyújt a zúzódás ellen, a kábel megtartja a számított hajlítási sugarat, amely lehetővé teszi a szabványos telepítési gyakorlatot a városi távközlési csatornákban.

Jellemzők

● Jó mechanikai és hőmérsékleti teljesítmény;

● Az optikai-elektromos hibrid kialakítás megoldja a tápellátási és jelátviteli problémákat, valamint biztosítja a berendezések tápellátásának központosított felügyeletét és karbantartását;

● Javítja az áramellátás kezelhetőségét, csökkenti az energiaellátás koordinációját és karbantartását;

● Csökkenti a beszerzési költségeket és megtakarítja az építési költségeket;

● Főleg a BBU és az RRU közötti összeköttetésre használják elosztott bázisállomási egyenáramú távoli tápegység rendszerekben;

● Csővezetékes és fej feletti telepítésre alkalmas

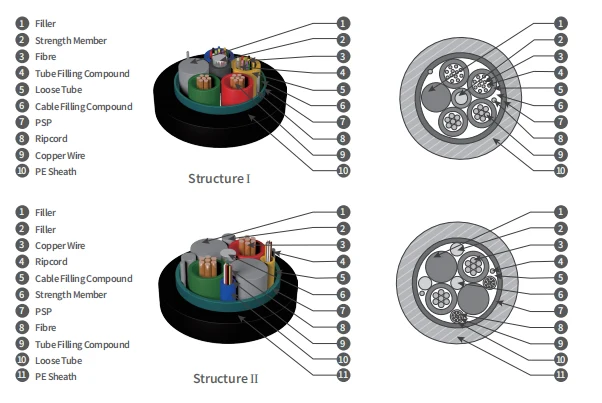

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Műszaki jellemzők

Írja be	O.D. (mm)	Súly (kg/km)	Szakítószilárdság Hosszú/rövid távú (N)	Összetörni Hosszú/rövid távú (N/100 mm)	Szerkezet
GDTS-02-24Xn+2×1,5	11.6	157	600/1500	300/1000	Struktúra I
GDTS-02-24Xn+2×2,5	12.5	190	600/1500	300/1000	Struktúra I
GDTS-02-24Xn+2×4.0	14.6	241	600/1500	300/1000	Szerkezet II
GDTS-02-24Xn+2×5.0	15.0	282	600/1500	300/1000	Szerkezet II
GDTS-02-24Xn+2×6.0	15.7	300	600/1500	300/1000	Szerkezet II
GDTS-02-24Xn+2×8.0	16.9	383	600/1500	300/1000	Szerkezet II

Jegyzet:

1. Xn a szál típusára utal.

2. A 2*1,5/2*2,5/2*4,0/2*6,0/2*8,0 a rézhuzalok számát és méretét jelzi.

3. Különböző számú és méretű rézvezetékes hibrid kábelek is szállíthatók kérésre.

4. Kérésre különböző szálszámú hibrid kábelek is szállíthatók.

A vezető elektromos teljesítménye

Keresztmetszet (mm2)	Max. Egyvezető egyenáramú ellenállása (20 ℃) (Ω/km)	Szigetelési ellenállás (20℃) (MΩ.km)	Dielektromos szilárdság KV, DC 1min Dielektromos szilárdság KV, DC 1min
Keresztmetszet (mm2)	Max. Egyvezető egyenáramú ellenállása (20 ℃) (Ω/km)	Az egyes karmesterek és a többi között kábelben csatlakoztatott fém elemek	Között karmesterek	A karmester között és fém páncél	A karmester között és acélhuzal
1.5	13.3	Nem kevesebb, mint 5000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
