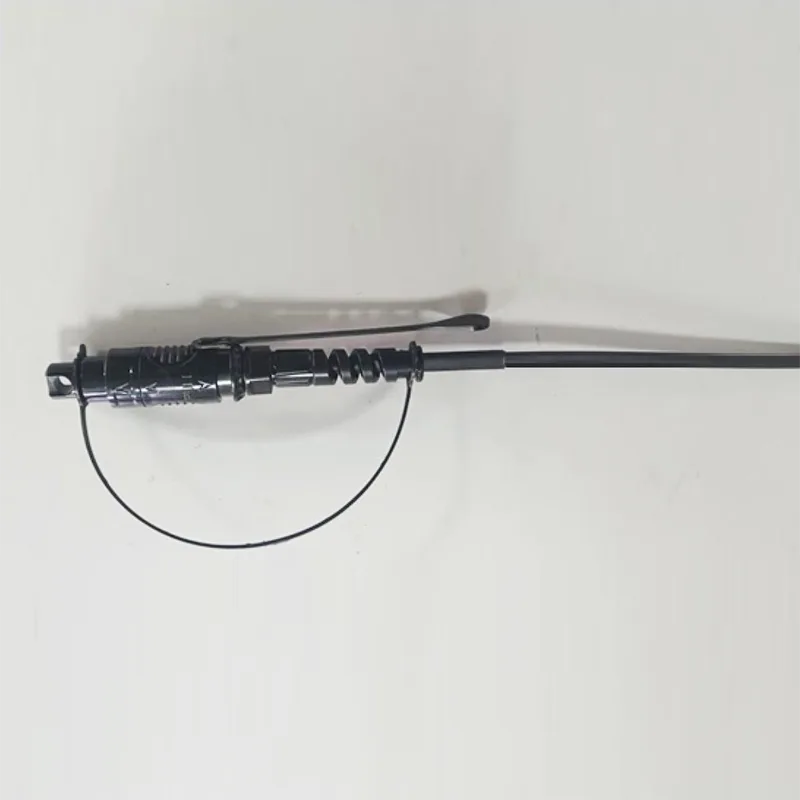

φ5 mm -es vízálló kerek kábel SC/APC csatlakozó tapasz kábel

Alkalmazás:● FTTX/FTTH rendszerek● Ethernet alkalmazások● CATV linkek● Optikai jeleloszlás● Passzív optikai hálózatok (PON)● gerinc, horizontális és felszálló alkalmazások● Előzetes csepp termináldobozok● szabadtéri területek; Dur......

Kérdés küldése

termékleírás

Alkalmazás:

● FTTX/FTTH rendszerek

● Ethernet alkalmazások

● CATV linkek

● Optikai jeleloszlás

● Passzív optikai hálózatok (PON)

● gerinc, horizontális és felszálló alkalmazások

● Előzetes csepp termináldobozok

● szabadtéri területek; Durva környezet

Jellemzők:

● Alacsony beillesztési veszteség, magas hozam -veszteség.

● Jó a megismételhetőség és a cserélhetőség.

● 100% beillesztés, visszatérési veszteség, végfelület és.

● Interferencia -ellenőrzés.

● Kiváló mechanikai állóképesség.

● A Telcordia GR-326-mag betartása.

● Biztosítja a nagy teljesítményt és megbízhatóságot az optikai kábelezés kezelésében.

● Gyors és egyszerű telepítés és újrakonfiguráció.

● Egyszerű kezelés, nincs szükség speciális szerszámra.

● IP68 vízálló.

1.

Konstrukciók	Egység	Leírás
Rostszám		Szimplex
Hullámhossz	nm	1310/1550
Beillesztési veszteség	db	≤0,50 (tipikus: 0,15)
Visszatérési veszteség	db	≥ 60
Csatlakozási típus		SC/APC
Hüvely		Kerámiai
Csatlakozási ciklusok		500
Kábelkabát színe		Fekete
Kábel külső átmérője	mm	5,0 ± 0,2
Rost üzemmód		Egyes mód: G657A2
Kábelkabát anyag		LSZH (RAL9005) UL94V0
Kábel súlya	Kg/km	22 （kb.
Nyomtatási tartalom		Testreszabható
Hossz	m	50 、 75 、 110 、 150、200、250 vagy testreszabható (Tolerancia: ± 0,5 m)
Csatlakozótípus		Bemenet ： Accord h optikai sc/APC
Csatlakozótípus		Kimenet ： Accord H Optic SC/APC
Tapadás (tengelyirány között kábel és csatlakozó)	N	200
Vízálló minőségű		IP68
Telepítési hőmérséklet:	℃	0 ° C ~+40 ° C
Üzemi hőmérséklet	℃	-20 ° C ~ +60 ℃
Tárolási / szállítási hőmérséklet	℃	-20 ° C ~ +60 ℃

2. Kábel keresztmetszete

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3. Kábelszerkezet mérete

Tétel	Tartalom	Előírások
Szoros pufferszál	Szám	1
	Beír	G.657A2
	Szín	Piros (RAL3020)
	Anyag	LSZH (Blue RAL5017)
	Átmérő (mm)	0,90 ± 0,05
Belső hüvely	Átmérő (mm)	2,0 ± 0,1
	Vastagság (mm)	0,4 ± 0,05
	Szín	Fehér
	Anyag	LSZH
Erősségtag 1	Anyag	Ragasztott FRP
Erősségtag 1	Mennyiség	0,5*2
Erősség tagja 2	Anyag	Aramid fonal + vízblokkoló üvegfonal
Ripevőkábel	Szám	1
Ripevőkábel	Szín	Piros
Hüvely	Anyag	LSZH (RAL9005) UL94V0
	Átmérő (mm)	5,0 ± 0,2
	Vastagság (mm)	1,1 ± 0,1
	Szín	Fekete
Kábel	Kg/km	22 ± 3
Min. Hajlító sugár		10XD (statikus); 20XD (dinamikus)
Működési hőmérsékleti tartomány:	℃	-20 ° C ~ +60 ℃
Tárolási / szállítási hőmérsékleti tartomány:	℃	-20 ° C ~ +60 ℃
Telepítési hőmérsékleti tartomány:	℃	0 ° C ~+40 ° C

4. Optikai szál

A kábelszál összes jellemzőjének (a kész kábel szála) legalább az ITU-T G.657A2 ajánlása szerint kell lennie, és a következőknek kell lennie.

Tétel	Meghatározás
Rost típus	Egy üzemmód
Szálas anyag	Adalékolt szilícium -dioxid
Csillapítási együttható @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Kábelképződés után @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kábelhullámhosszúság	≤ 1260 nm
Nulla-diszpergálási hullámhossz	1300 ~ 1324 nm
Nulla-diszpergálási lejtőn	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Kromatikus szétszóródás @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode mező átmérője @ 1310 nm	8.5-9.3um
Core / burkolt koncentrikus hiba	≤ 0,5 egy
Burkolat átmérője	125,0 ± 0,7 egy
Burkolat nem körkulárisság	≤5%
Elsődleges bevonat átmérője	242 ± 7 Egy
Koncentricitás elsődleges bevonat / bevonat	≤10 um
Bevonás nem körkulárisság	≤0,7%
Csillapítás kábelhajlítási veszteséggel 1 Forduljon 1 Mandrel 7,5 mm 10 fordulat 1 mandrel 15 mm -re	1550nm ≤ δ 0,10 dB/km 1550nm ≤ δ 0,03 dB/km

5. Mechanikai és környezeti teljesítményteszt

S/n	Tétel	Vizsgálati módszer	Elfogadási feltétel
1	Szakítószilárdság IEC 794-1-E1	- Betöltés: 1200N - A kábel hossza terhelés alatt: 50 m - Betöltési idő: ≥1 perc.	- Veszteségváltozás ≤ 0,1 dB/km@1550 nm -A külső kabát és belső elemek nem károsodnak.
2	Összetörési teszt IEC 794-1-E3	- Terhelés: 500N/100 mm*100 mm - Betöltési idő: ≥1 perc.	- Veszteségváltozás ≤ 0,1 dB/km@1550 nm -A külső kabát és belső elemek nem károsodnak.
3	Ütköző ellenállás IEC 794-1-E4	- A hatáspontok: 5 -A pontonkénti időpontok: 1 - ütés energia: 1n.m - A kalapácsfej sugara: 12,5 mm - ütés sebessége: 2 másodperc/ciklus	- Veszteségváltozás ≤ 0,1 dB/km@1550 nm -A külső kabát és belső elemek nem károsodnak.
4	Ismételt hajlítás IEC 794-1-E6	- Hajlító sugara: 20 x kábel átmérője - Terhelés: 20 N - hajlítási sebesség: 3 másodperc/ciklus - Ciklikus görbület: 30	- Veszteségváltozás ≤ 0,1 dB/km@1550 nm -A külső kabát és belső elemek nem károsodnak.
5	Csavarodás IEC 794-1-E7	- Hossz: 1 m - terhelés: 50 N - csavar sebessége: 1 perc/ciklus - Csavarási szög: ± 180 ° - A ciklus száma: 10	- Veszteségváltozás ≤ 0,1 dB/km@1550 nm -A külső kabát és belső elemek nem károsodnak.
6	Hőmérséklet Kerékpáros teszt IEC 794-1-F1	- Hőmérsékleti lépés: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Idő minden lépésenként: 24 óra - A ciklus száma: 2	- Veszteségváltozás ≤ 0,1 dB/km@1550 nm - Nincs rostszünet és nincs hüvelykárosodás.
7	Vízbehatolási vizsgálat IEC 794-1-F5B	- A víz magassága: 1 m - Minta hossza: 3 m - Tesztelési idő: 24 óra	- A A kábel ellentétes vége.

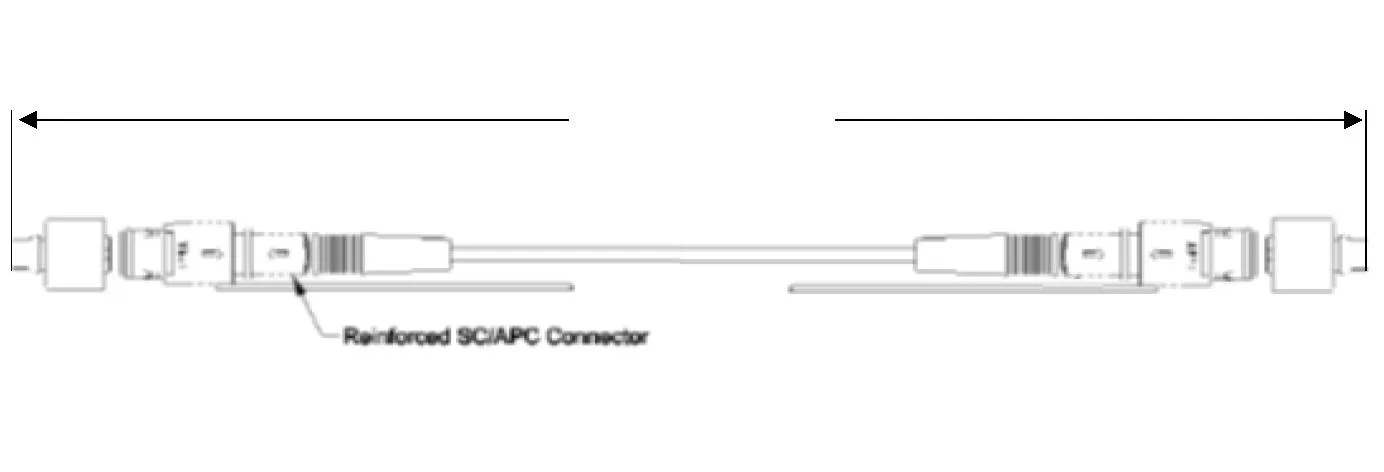

6. A javítás kábelméretű rajz

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

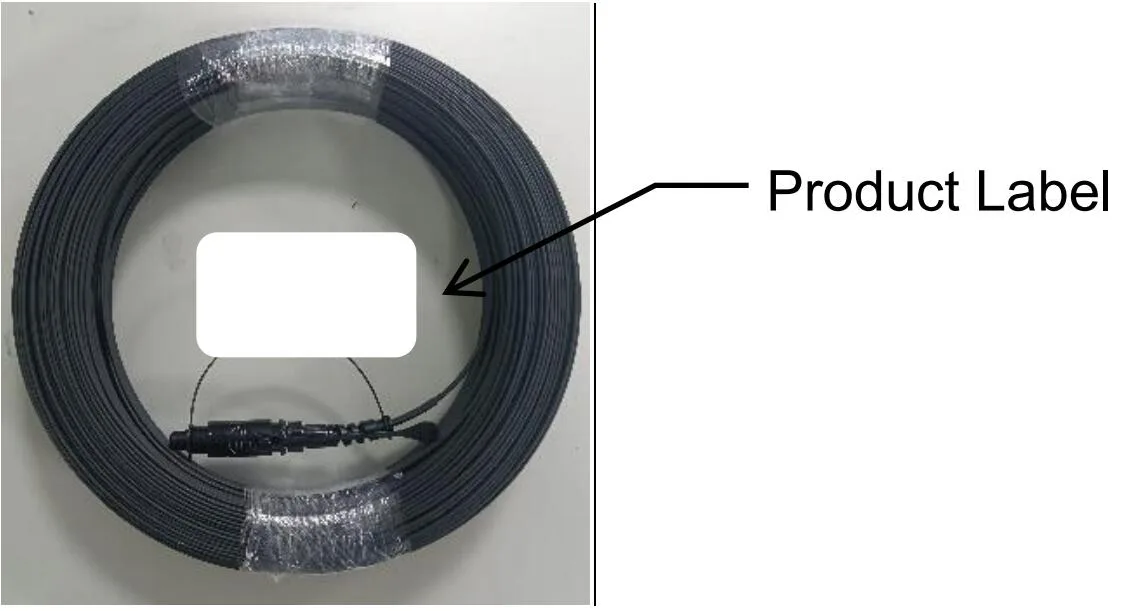

7. csomag

Csomagolási követelmények

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord
