φ5mm -es vízálló szálkábel Optitap SC/APC csatlakozó tapasz kábel

Alkalmazás:● FTTX/FTTH rendszerek● Ethernet alkalmazások● CATV linkek● Optikai jeleloszlás● Passzív optikai hálózatok (PON)● gerinc, horizontális és felszálló alkalmazások● Előzetes csepp termináldobozok● szabadtéri területek; Dur......

Kérdés küldése

termékleírás

Alkalmazás:

● FTTX/FTTH rendszerek

● Ethernet alkalmazások

● CATV linkek

● Optikai jeleloszlás

● Passzív optikai hálózatok (PON)

● gerinc, horizontális és felszálló alkalmazások

● Előzetes csepp termináldobozok

● szabadtéri területek; Durva környezet

Jellemzők:

● Alacsony beillesztési veszteség, magas hozam -veszteség.

● Jó a megismételhetőség és a cserélhetőség.

● 100% beillesztés, visszatérési veszteség, végfelület és.

● Interferencia -ellenőrzés.

● Kiváló mechanikai állóképesség.

● A Telcordia GR-326-mag betartása.

● Biztosítja a nagy teljesítményt és megbízhatóságot az optikai kábelezés kezelésében.

● Gyors és egyszerű telepítés és újrakonfiguráció.

● Egyszerű kezelés, nincs szükség speciális szerszámra.

● IP68 vízálló.

Javítózsinór műszaki specifikáció

Konstrukciók	Egység	Leírás
Rostszám		Szimplex
Hullámhossz	nm	1310/1550
Beillesztési veszteség	db	≤0,50 (tipikus: 0,3)
Visszatérési veszteség	db	≥55 (APC)
Kábelkabát színe		Fekete
Kábel külső átmérője	mm	Φ5.0 (± 0,2)
Rost üzemmód		Egyes mód: G657 A2
Kábelkabát anyag		LSZH (UV védelem és tűzállóság)
Kábel súlya	Kg/km	28 （kb.
Nyomtatási tartalom		Testreszabható
Hossz	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Tolerancia: ± 0,5 m)
Csatlakozótípus		Bemenet: Accord Optitap SC/APC
Csatlakozótípus		Kimenet: Accord Optitap SC/APC
Vízálló minőségű		IP68
Szakítószilárdság	N	200
Üzemi hőmérséklet	℃	-20 ~ +65

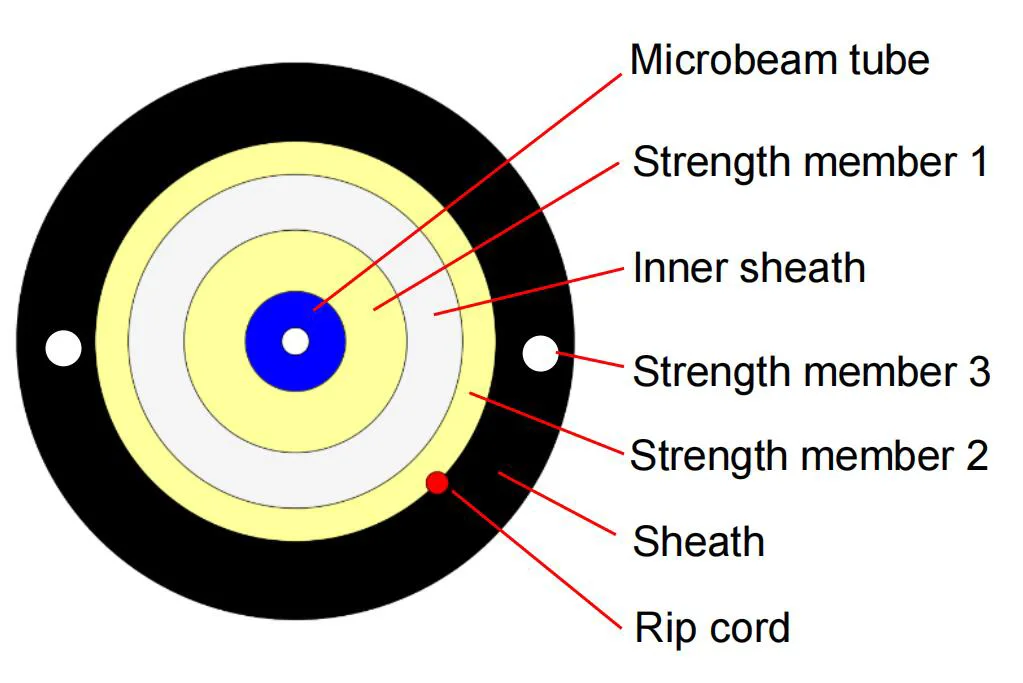

Kábel keresztmetszet

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Kábelszerkezet mérete

Tétel	Tartalom	Előírások
Rost	Szám	1
	Beír	G.657A2
	Szín	KÉK
Mikrobeam cső	Anyag	LSZH
	Szín	KÉK
	Átmérő (mm)	0,9 ± 0,05
Belső hüvely	Átmérő (mm)	2,2 ± 0,05
	Vastagság (mm)	0,4 ± 0,05
	Szín	Elefántcsont/fehér/bézs
	Anyag	LSZH
	Erősségtag 1	Aramid fonal 1100d*3
Erősség tagja 2	Anyag	Aramid fonal
Erősség tagja 2	Mennyiség	1100d*7
Erősségtag 3	Anyag	Ragasztott FRP
Erősségtag 3	Átmérő (mm)	0,5*2
Ripevőkábel	Szám	1
Ripevőkábel	Szín	Piros
Hüvely	Anyag	LSZH (UV védelem és tűzállóság)
	Átmérő (mm)	5,0 ± 0,2
	Vastagság (mm)	1,1 ± 0,1
	Szín	Fekete
Kábel súlya	Kg/km	28 ± 3

Optikai szálkábel teljesítménye

A kábelszál összes jellemzőjének (a kész kábel szála) legalább az ITU-T G.657A2 ajánlása szerint kell lennie, és a következőknek kell lennie.

Tétel	Meghatározás
Rost típus	Egy üzemmód
Szálas anyag	Adalékolt szilícium -dioxid
Csillapítási együttható @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Kábelképződés után @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kábelhullámhosszúság	≤ 1260 nm
Nulla-diszpergálási hullámhossz	1300 ~ 1324 nm
Nulla-diszpergálási lejtőn	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Kromatikus szétszóródás @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode mező átmérője @ 1310 nm	8.5-9.3um
Core / burkolt koncentrikus hiba	≤ 0,5 egy
Burkolat átmérője	125,0 ± 0,7 egy
Burkolat nem körkulárisság	≤5%
Elsődleges bevonat átmérője	242 ± 7 Egy
Koncentricitás elsődleges bevonat / bevonat	≤10 um
Bevonás nem körkulárisság	≤0,7%
Csillapítás kábelhajlítási veszteséggel 1 Forduljon 1 Mandrel 7,5 mm 10 fordulat 1 mandrel 15 mm -re	1550nm ≤ δ 0,10 dB/km 1550nm ≤ δ 0,03 dB/km

Alkalmazási hőmérsékleti tartomány

Üzemi hőmérsékleti tartomány	: -20 ℃ - +65 ℃
Tárolási / szállítási hőmérsékleti tartomány	: -20 ℃ - +65 ℃
Telepítési hőmérsékleti tartomány	: -20 ℃ - +65 ℃

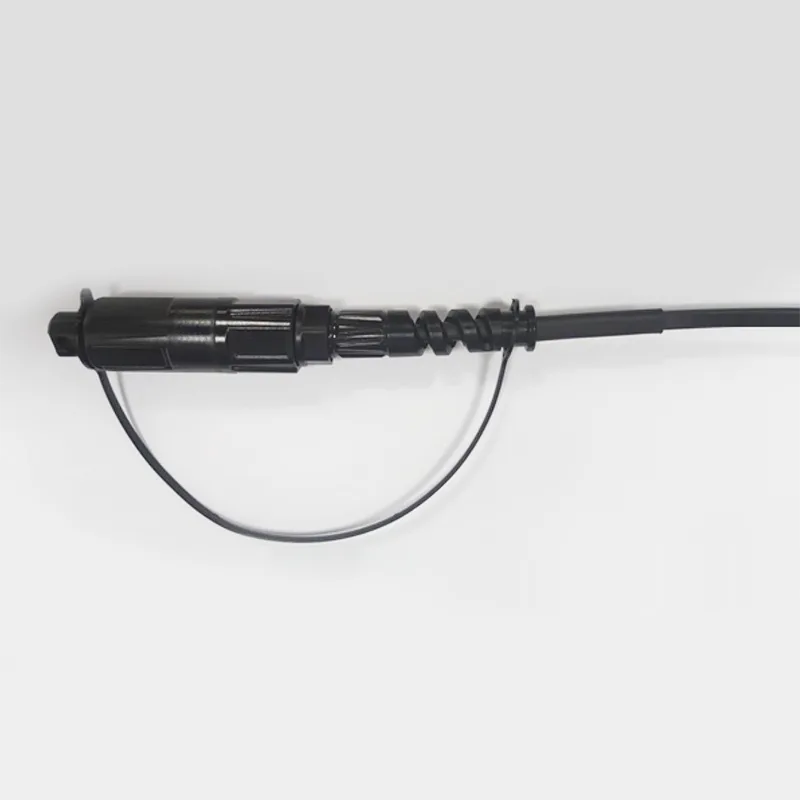

Dimenziós rajz

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

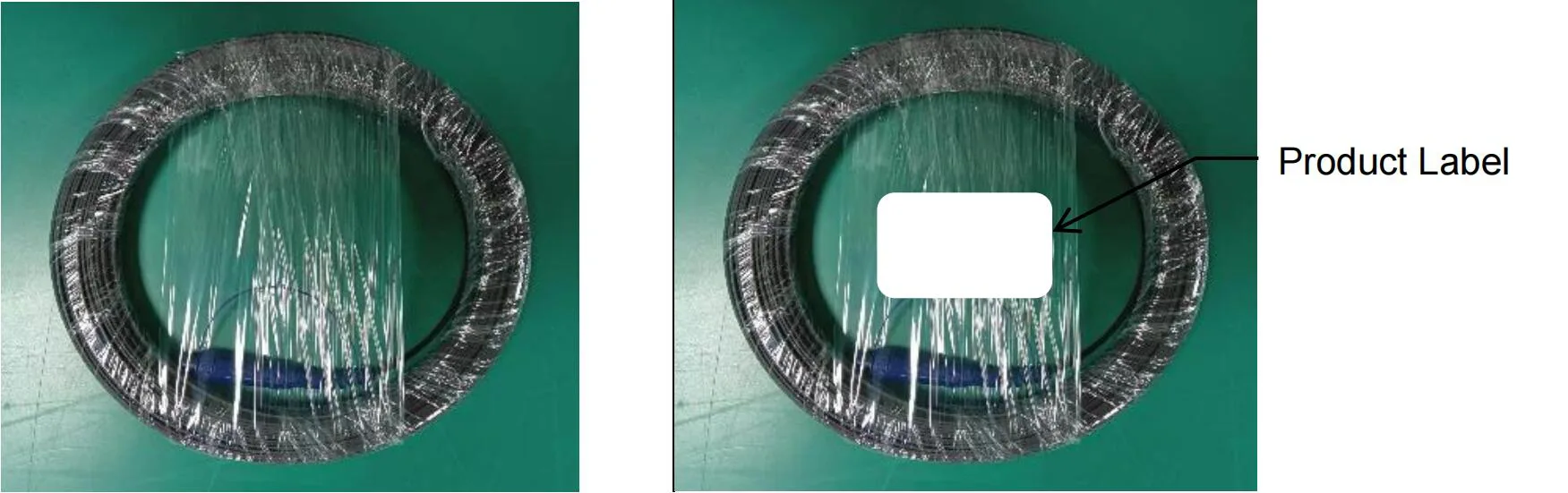

Csomag

Rost tekercs tekercse:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
