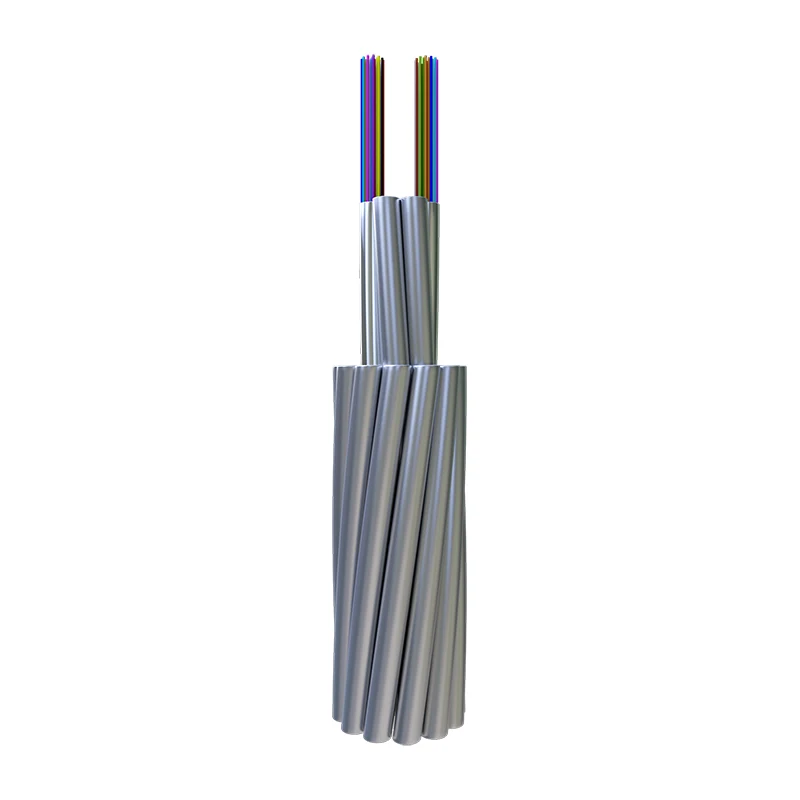

Sodort csöves optikai szálas kompozit felső földelő vezeték

Az Orientalfiber sodrott csöves optikai szálas kompozit felső földelési vezeték (OPGW) egy többfunkciós felső hibrid kábel az Orientalfibertől, egy megbízható kínai gyártótól és szállítótól. Ez az OPGW optikai szálakat integrál egy sodrott csőszerkezetbe, amely felsővezetékként és nagy kapacitású optikai kommunikációs közegként is szolgál. Úgy tervezték, hogy biztosítsa a stabil adatátvitelt, az erős mechanikai teljesítményt és a hosszú távú tartósságot a fej feletti telepítési környezetekben. A termék alkalmas elektromos hálózatokhoz, vasutakhoz és egyéb infrastrukturális projektekhez, ahol elengedhetetlen a kombinált villámvédelem és kommunikációs megbízhatóság.

Kérdés küldése

termékleírás

A modern elektromos hálózatépítésben soha nem volt ekkora az igény az egyidejű nagyfeszültségű átvitel és a nagy sebességű adatátvitel iránt.Keleti szálszakosodottSodort csöves optikai szálas kompozit felső földelő vezeték (OPGW), egy kifinomult hibrid kábel, amelyet a hagyományos árnyékoló vezetékek helyettesítésére terveztek. Az optikai szálak egy sodrott fémszerkezetbe történő integrálásával az OPGW kettős funkciós megoldást kínál: megbízható villámvédelmet biztosít a nagyfeszültségű vezetékeknek, miközben a távközlés és a hálózatautomatizálás gerinceként szolgál.

A termék meghatározása: A kettős szerepkörű infrastruktúra

ASodort csöves optikai szálas kompozit felső földelő vezetékegy légkábel, amely a hagyományos földelővezeték funkcióit látja el (védi az átviteli vezetéket a villámcsapásoktól és a rövidzárlati áramoktól), miközben az adatátvitelhez optikai szálakat tartalmaz. Ez a sodrott kialakítás nagyobb szálszámot és nagyobb tartósságot tesz lehetővé, így az előnyben részesített választás a gerinchálózat építéséhez az áramszolgáltató szektorban.

Stratégiai érték a beszerzéshez és a tervezéshez

KiválasztásKeleti szálmivel az Ön beszállító partnere biztosítja, hogy infrastruktúrája megfeleljen a 2026-os energiakörnyezet szigorú követelményeinek. A beszerzés legfontosabb előnyei a következők:

Magas rostsűrűség:A sodrott csöves kialakításunk lényegesen több szálat tartalmaz, mint a központi csöves változatok, így támogatja a jövőbiztos hálózatbővítést az 5G és az intelligens grid IoT számára.
Optimalizált rövidzárlati kapacitás:Úgy tervezték, hogy kezelje a nagy hibaáramot anélkül, hogy veszélyeztetné a belső optikai szálak integritását.
Csökkentett életciklus költségek:Magának a távvezetéknek megfelelő élettartammal aSodort csöves optikai szálas kompozit felső földelő vezetékcsökkenti a gyakori karbantartás vagy frissítés szükségességét.
Globális logisztika és méretarány:20 millió dolláros éves kibocsátással biztosítjuk az 500 KV és 750 KV nemzeti szintű infrastrukturális projektek támogatásához szükséges gyártási méreteket.

Műszaki jellemzők és a teljesítmény előnyei

AKeleti szálAz OPGW precíziós gyártása biztosítja, hogy a legingatagabb kültéri környezetben is boldoguljon:

Mechanikai stabilitás:A precíz folyamatvezérlés biztosítja, hogy a szálak feszültségmentesek maradjanak még erős szél, jégterhelés vagy nagy szakítószilárdságú beépítési erők esetén is.
Hővédelem:A sodrott csövek speciális anyagokkal vannak megtöltve, amelyek megvédik a szálakat a villamos vezeték rövidzárlati eseményei során keletkező szélsőséges hőtől.
Korrózióállóság:Alumínium bevonatú acél (ACS) és alumíniumötvözet huzalok felhasználásával a kábel rendkívül ellenálló a part menti vagy ipari területeken tapasztalható környezeti hatásokkal szemben.
Nagy átmérőjű opciók:Kifejezetten úgy tervezték, hogy megfeleljen az új nagyfeszültségű átviteli rendszerek (110KV-750KV) mechanikai követelményeinek.

Részletes műszaki adatok és tervezési paraméterek

A műszaki konfiguráció aSodort csöves optikai szálas kompozit felső földelő vezetéktestreszabható a projekt speciális fesztávolsága és elektromos követelményei alapján:

Funkció	Szabványos specifikáció	Működési előny
Feszültség fokozat	110KV, 220KV, 500KV, 750KV	Sokoldalúan használható regionális és országos hálózatokhoz.
Rostszám	Akár 144 szál (vagy több kérésre)	Támogatja a hatalmas adatátvitelt.
Anyag összetétele	ACS (alumínium bevonatú acél) + AA (alumíniumötvözet)	Magas szilárdság/tömeg arány.
Szabványoknak való megfelelés	IEEE 1138, IEC 60794-4	Biztosítja a globális interoperabilitást és biztonságot.

Alapvető alkalmazások: Az intelligens hálózat felhatalmazása

ASodort csöves optikai szálas kompozit felső földelő vezeték-tólKeleti szálkritikus eleme számos kulcsfontosságú ágazatban:

Nagyfeszültségű átvitel:Elsődleges földelő vezeték az újonnan épített 220 KV és 500 KV vezetékekhez, villámárnyékolást és földelést kínál.
Kommunikáció az elektromos hálózatról:Transzformátorállomások valós idejű felügyelete, távmérés és védőrelé.
Szélessávú backhaul:Optikai többletkapacitás bérbeadása távközlési szolgáltatóknak vidéki vagy távolsági adatátvitel céljából.
Intelligens hálózati menedzsment:Az automatizált hibaészleléshez és a rács öngyógyításához szükséges alacsony késleltetésű kommunikáció elősegítése.

Jellemzők

● Pontos folyamatvezérlés a jó mechanikai és hőmérsékleti teljesítmény biztosítása érdekében

● Nagyobb átmérő és több optikai szál

● Stabil szerkezet és nagy megbízhatóság

● Nagy szakítószilárdság és nagy rövid idejű áramkapacitás

Az optikai szál jellemzői

	Csillapítás				Sávszélesség		Polarizáció Mód diszperzió
	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Egyéni Fiber	Tervezés Link értéke (M=20, Q=0,01%)
G652D	—	—	≤0,35 dB/km	≤0,21 dB/km	—	—	≤0,20ps/ km	≤0,1ps/ km
G655	—	—	—	≤0,22 dB/km	—	—	≤0,20ps/ km	≤0,1ps/ km
50/125μm	≤3,0 dB/km	≤1,0 dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125μm	≤3,5 dB/km	≤1,0 dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Konstrukciók és teljesítmény

	Osztályozás	Anyag	Érték
Építés	Optikai szál	G652D/G655 stb.	2-144
	Védőcső	Rozsdamentes acél cső	1,5-6 mm
	Sodort vonal	AS huzal/AA huzal/Al rúd	1,5-6 mm
	Max. Átmérő		30 mm
	Max. Keresztmetszet		500 mm²
Jellegzetes	DL/T szabvány szerint 832, IEC60794-4-10, IEEE1138
	Max. Szakítószilárdság (RTS ) (kN)		700
	Max. Zúzási szilárdság (N/100 mm)		3000
	Max. Rövidáram-kapacitás (40℃-200 ℃) (kA2s)		2000
	Min. Hajlítási sugár (dinamikus)		20D
	Min. Hajlítási sugár (statikus)		15D
Környezet Teljesítmény	Telepítés (℃)		-10 és +50 között
	Szállítás és üzemeltetés (℃)		-40 és +65 között

Megjegyzés: D a kábel átmérője.

Specifikus típus és műszaki adatok

Nem.	Műszaki adatok
Nem.	Termék típusa	Szerkezet típusa	Max. Rost Gróf	Az AS Wire szakasza (mm2)	Átmérő (mm)	Kábel súlya (kg/km)	Határozza meg a szakítószilárdságot (kN)	20℃DC Ellenállás (Ω/km)	Rövid idejű áramkapacitás (40-200℃kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS＋4/2.5/20AS＋ 11/2.8/20AS, optikai egység 2/2.5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS＋4/2.5/40AS＋ 11/2.8/40AS, optikai egység 2/2.5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS＋5/2.5/20AS＋ 11/2.8/20AS, optikai egység 1/2.5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS＋5/2.5/40AS＋ 11/2.8/40AS, optikai egység 1/2.5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS＋5/2.5/20AS＋ 10/3.2/20AS, optikai egység 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS＋5/2.7/20AS＋ 11/3.05/20AS, optikai egység 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS＋5/2.8/20AS＋ 12/2.8/AA , Optikai egység 1/2.7	24	≈37 ≈74 (AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, optikai egység 1/2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS, optikai egység 1/2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, optikai egység 1/2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, optikai egység 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12/3.0/30AS, optikai egység 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, optikai egység 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, optikai egység 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS, optikai egység 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, optikai egység 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS, optikai egység 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12/3.2/30AS, optikai egység 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/AA, optikai egység 1/3.1	36	≈49 ≈96 (AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3,4/20AS＋5/3,3/20AS＋ 12/3.3/20AS, optikai egység 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12/3.3/30AS, optikai egység 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS＋5/3.3/40AS＋ 12/3.3/40AS, optikai egység 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3,4/20AS＋4/3,3/20AS＋ 12/3.3/20AS, optikai egység 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS＋4/3.3/30AS＋ 12/3.3/30AS, optikai egység 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3,6/20AS＋5/3,5/20AS＋ 12/3.5/20AS, optikai egység 1/3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3,8/20AS＋4/3,6/20AS＋ 12/3.6/20AS, optikai egység 2/3.5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3,8/14AS＋5/3,6/14AS＋ 12/3.6/14AS, optikai egység 1/3.5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3,8/20AS＋5/3,6/20AS＋ 12/3.6/20AS, optikai egység 1/3.5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3,8/30AS＋5/3,6/30AS＋ 12/3.6/30AS, optikai egység 1/3.5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS＋5/3.6/40AS＋ 12/3.6/40AS, optikai egység 1/3.5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2.7/20AS＋4/2.5/20AS＋ 12/2,5/20AS+13/3,8/20AS, Optikai egység 1/3.5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Mechanikai és környezeti vizsgálati jellemzők

Tétel	Teszt módszer	Követelmények
Feszültség	IEC 60794-1-2-E1 Betöltés: kábelszerkezet szerint Minta hossza: legalább 10 m, összekapcsolt hossza legalább 100 m Időtartam idő: 1 perc	40% RTS nincs további rosttörzs (0,01%), nincs további csillapítás (0,03 dB). 60% RTS rosttörzs≤0,25%, további csillapítás ≤0,05 dB (Nem további csillapítás a vizsgálat után).
Összetörni	IEC 60794-1-2-E3 Betöltés: a fenti táblázat szerint három pont Időtartam idő: 10 perc	További csillapítás 1550 nm-nél ≤0,05 dB/szál; Nem sérültek az elemek
Víz Behatolás	IEC 60794-1-2-F5B Idő : 1 óra Minta hossza: 0,5m Víz magasság: 1m	Nem vízszivárgás.
Hőmérséklet Kerékpározás	IEC 60794-1-2-F1 Minta hossza: nem kevesebb, mint 500 m Hőmérséklet tartomány: -40 ℃ és +65 ℃ között Ciklusok: 2 Hőmérséklet kerékpáros teszt tartózkodási ideje: 12 óra	A a csillapítási együttható változásának kisebbnek kell lennie, mint 0,1 dB/km 1550 nm-en.

Gyakran Ismételt Kérdések (GYIK)

Miért jobb a sodrott csöves OPGW a nagyfeszültségű vezetékekhez?

A sodrott csöves kialakítás nagyobb kábelátmérőt és nagyobb szálszámot tesz lehetővé. A mechanikai feszültséget is egyenletesebben osztja el a kábelen, ami létfontosságú az 500 KV és 750 KV vonalakban használt hosszú fesztávú kereszteződéseknél.

Hogyan biztosítja az Orientalfiber az OPGW minőségét?

ISO9001 minőségirányítási és ISO45001 biztonsági rendszerek szerint működünk. A sodrott csöves optikai szálas kompozit felső földelt vezetékek minden tétele szigorú vizsgálaton esik át a szakítószilárdság, a törésállóság és a rövidzárlati teljesítmény tekintetében a szállítás előtt.

Használható ez a kábel meglévő vonalakon?

Bár gyakran használják "újonnan épített" vonalakhoz, az OPGW-t gyakran használják a meglévő hagyományos földvezetékek cseréjére a hálózat korszerűsítési projektjei során, hogy kommunikációs képességeket adjon a régi útvonalakhoz.
