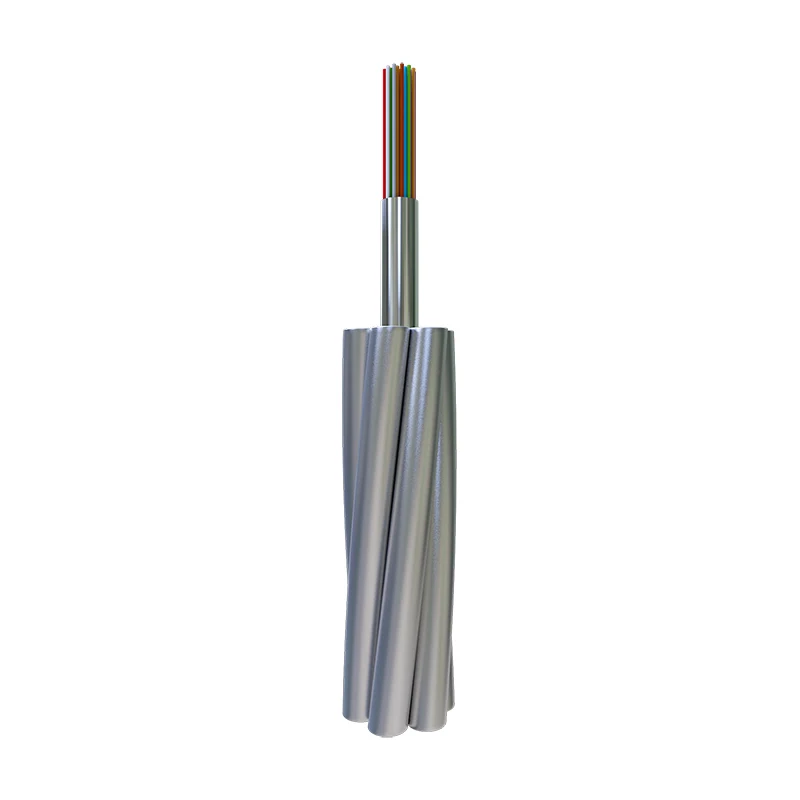

Egycsöves optikai szálas kompozit felső földelő vezeték

Az Uni-tube optikai szálas kompozit felső földelővezeték (OPGW) egy optikai szálat tartalmazó hibrid felsővezeték, amely számos funkcióval rendelkezik, például felső földelővezeték és optikai kommunikáció.

Kérdés küldése

termékleírás

Az Uni-tube Optical Fiber Composite Overhead Ground Wire (OPGW) egy optikai szálat tartalmazó hibrid felsővezeték, amely többféle funkcióval rendelkezik, mint például a felső földelővezeték és az optikai kommunikáció. A hagyományos felső földelővezetékektől eltérően ez a termék optikai kommunikációs komponenseket integrál a kábelszerkezetbe, megvalósítva az erőátviteli vonal védelmét és az információátvitelt, ami hatékonyan csökkentheti az energia- és kommunikációs hálózatok építési költségeit, valamint üzemeltetési és karbantartási költségeit.

Az Uni-tube optikai szálas kompozit felső földelővezeték alkalmazási köre

Az Orientalfiber Uni-tube optikai szálas kompozit felső földelő vezetéket főként 110 KV, 220 KV, 500 KV, 750 KV és felső nagyfeszültségű átviteli rendszerek kommunikációs vonalaihoz használják. Az energiaiparon kívül a terméket széles körben használják a vasúti tranzitban, autópályán, petrolkémiai, bányászatban és más olyan iparágakban is, amelyeknek mind a föld feletti védelmére, mind a nagy sebességű optikai kommunikációra van szükségük, stabil és hatékony adatátviteli támogatást biztosítva az ipari termeléshez és üzemeltetéshez.

Termék felépítése

Alapkomponensek

Az Orientalfiber Uni-tube optikai szálas kompozit felső földelő vezeték tudományos és ésszerű szerkezeti felépítést alkalmaz, és alapvető összetevői közé tartozik az optikai szálegység, az alumíniumötvözet huzal, az acélmag és a külső burkolat. Az optikai szál egység egyetlen csőben van elhelyezve, amely hatékonyan védi az optikai szálat a külső mechanikai sérülésektől és a környezeti eróziótól; az alumíniumötvözet huzal és az acélmag felelős a húzóerő viseléséért és a kábel stabilitásának biztosításáért a fej feletti működés során; a külső burkolat kiváló minőségű öregedés- és korrózióálló anyagokból készült, meghosszabbítva a termék élettartamát.

Szerkezeti előnyök

Az Uni-tube optikai szálas kompozit felső földelő vezeték egycsöves szerkezeti kialakítása kompakt termékszerkezetet tesz lehetővé, amely kényelmes szállításhoz és telepítéshez. Ugyanakkor a belső alkatrészek ésszerű elosztása biztosítja, hogy a termék jó mechanikai tulajdonságokkal és kommunikációs teljesítménnyel rendelkezzen, és alkalmazkodni tudjon a különféle zord kültéri környezetekhez, például erős szélhez, heves esőhöz, magas hőmérséklethez és alacsony hőmérséklethez.

Termékjellemzők

Mechanikai teljesítményjellemzők

● Jó szakítószilárdság: A termék nagy szilárdságú acélmaggal és alumíniumötvözet huzallal van felszerelve, amely nagy húzóerőt képes viselni, alkalmazkodik a nagy távolságú nagyfeszültségű távvezetékek felső szerelési követelményeihez, és biztosítja, hogy a kábel normál használati körülmények között ne törjön vagy deformálódjon.

● Kis átmérő, könnyű súly, kis járulékos terhelés a tornyon: A hagyományos kompozit felső földelővezetékekkel összehasonlítva az Uni-tube optikai szálas kompozit felső földelővezeték kisebb átmérőjű és könnyebb súlyú, ami csökkentheti az adótorony többletterhelését, csökkentheti a toronyépítési beruházásokat, és javíthatja az erőátviteli vezeték általános stabilitását.

A kommunikációs teljesítmény jellemzői

● Könnyen elkészíthető megfelelő szálhosszúságú optikai egység: Az egycsöves szerkezet kényelmes az optikai szál túlzott hosszának elrendezéséhez, amely hatékonyan kompenzálja a hőmérséklet-különbség és a mechanikai deformáció okozta szálhossz-változást, biztosítja az optikai jelátvitel stabilitását, és csökkenti a jel csillapítását az átvitel során.

● Alacsony jelcsillapítás: A kiválasztott kiváló minőségű optikai szál jó átviteli teljesítménnyel, alacsony jelcsillapítással rendelkezik, és nagy távolságú, nagy sebességű adatátvitelt képes megvalósítani, kielégítve a nagyfeszültségű átviteli rendszerek kommunikációs igényeit és a különféle ipari forgatókönyveket.

Környezeti alkalmazkodóképességi jellemzők

● Korrózióállóság: A termék külső burkolata és belső fémalkatrészei korróziógátló technológiával vannak kezelve, amely ellenáll a savas esők, sóköd és egyéb zord környezetek eróziójának, és alkalmas tengerparti, ipari és egyéb, zord környezeti feltételekkel rendelkező területeken történő használatra.

● Öregedésgátló és magas és alacsony hőmérsékleti ellenállás: A termék anyaga jó öregedésgátló tulajdonságokkal rendelkezik, alkalmazkodik a hosszú távú kültéri felhasználási környezethez, és normálisan működik a -40 ℃ és 80 ℃ közötti hőmérsékleti tartományban, biztosítva a termék stabil működését a különböző éghajlati régiókban.

Az egycsöves optikai szálas kompozit felső földelővezetéket főként 110 KV, 220 KV, 500 KV, 750 KV és felső nagyfeszültségű átviteli rendszerek kommunikációs vonalaihoz használják.

Jellemzők

● Jó szakítószilárdság

● Kis átmérő, könnyű súly, kis járulékos terhelés a tornyon

● Könnyen elkészíthető megfelelő szálhosszúságú optikai egység

Az optikai szál jellemzői

	Csillapítás				Sávszélesség		Polarizációs módú diszperzió
	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Egyedi Fiber	Tervezési kapcsolat értéke (M=20, Q=0,01%)
G652D	—	—	≤0,35 dB/km	≤0,21 dB/km	—	—	≤0,20ps/km	≤0,1ps/km
G655	—	—	—	≤0,22 dB/km	—	—	≤0,20ps/km	≤0,1ps/km
50/125μm	≤3,0 dB/km	≤1,0 dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125μm	≤3,5 dB/km	≤1,0 dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Konstrukciók és teljesítmény

	Osztályozás	Anyag	Érték
Építés	Optikai szál	G652D/G655 stb.	2-48
	Védőcső	Rozsdamentes acél cső	1,5-6 mm
	Sodort vonal	AS huzal/AA huzal/Al rúd	1,5-6 mm
	Max. Átmérő		18 mm
	Max. Keresztmetszet		200mm2
Jellegzetes	A DL/T 832, IEC60794-4-10, IEEE1138 szabványoknak megfelelően
	Max. Szakítószilárdság (RTS ) (kN)		280
	Max. Zúzási szilárdság (N/100 mm)		2200
	Max. Rövidáram-kapacitás (40℃-200℃) (kA2s)		100
	Min. Hajlítási sugár (dinamikus)		20D
	Min. Hajlítási sugár (statikus)		15D
Környezeti teljesítmény	Telepítés (℃)		-10 és +50 között
	Szállítás és üzemeltetés (℃)		-40 és +65 között

Megjegyzés: D a kábel átmérője.

Specifikus típus és műszaki adatok

Nem.	Műszaki adatok
Nem.	Termék típusa	Szerkezet típusa	Max. Rostszám	Az AS Wire szakasza (mm²)	Átmérő (mm)	Kábel súlya (kg/km)	Határozza meg a szakítószilárdságot (kN)	20℃DC Ellenállás (Ω/km)	Rövid idejű áramkapacitás (40-200℃ kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, optikai egység 1/3.0	24	≈40	9.0	≤304	≥51	≤2,10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, optikai egység 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, optikai egység 1/3.8	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, optikai egység 1/3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Mechanikai és környezeti vizsgálati jellemzők

Tétel	Vizsgálati módszer	Követelmények
Feszültség	IEC 60794-1-2-E1 Terhelés: a kábelszerkezetnek megfelelően A minta hossza: legalább 10 m, az összekapcsolt hossza legalább 100 m Időtartam: 1 perc	40%RTS, nincs további szálterhelés (0,01%), nincs további csillapítás (0,03 dB). 60% RTS szálfeszültség≤0,25%, további csillapítás ≤0,05 dB (Nincs további csillapítás a teszt után).
Összetörni	IEC 60794-1-2-E3 Terhelés: a fenti táblázat szerint, három pont Időtartam: 10 perc	További csillapítás 1550 nm-nél ≤0,05 dB/szál; Nem sérültek az elemek
Víz behatolása	IEC 60794-1-2-F5B Idő: 1 óra Minta hossza: 0,5 m Víz magassága: 1 m	Nincs vízszivárgás.
Hőmérséklet kerékpározás	IEC 60794-1-2-F1 A minta hossza: legalább 500 m Hőmérséklet tartomány: -40 ℃ és +65 ℃ között Ciklusok: 2 Hőmérsékletciklus teszt tartózkodási idő: 12 óra	A csillapítási együttható változásának 1550 nm-en 0,1 dB/km-nél kisebbnek kell lennie.
