Önhordó optikai szálas kerek leejtő kábel

Az önhordó száloptikás kerek ejtőkábel szorosan pufferelt optikai szálból épül fel, amelyet nagy szilárdságú aramid fonallal vonnak be, kívülre egy fém erősítő elemet rögzítenek, végül egy köpenyanyag réteget préselnek rá.

Kérdés küldése

termékleírás

Az Orientalfiber önhordó üvegszálas optikai kábele szorosan pufferelt optikai szálakból áll, amelyeket nagy szilárdságú aramid fonal vesz körül. A tartósság növelése érdekében fém megerősítő elemet adnak hozzá, és a teljes szerelvényt egy robusztus burkolat védi. Ez a szerkezet biztosítja mind a mechanikai szilárdságot, mind az optikai teljesítményt a légi telepítéshez.

Alapvető előnyei

Nagy szakítószilárdság, amely ellenáll a légi feszültségnek és a környezeti terhelésnek
Kiváló rugalmasság és hajlíthatóság az egyszerű telepítés és elrendezés érdekében
Testreszabható égésgátló minőségek a helyi szabványoknak való megfelelés érdekében
A gyárilag előre lezárt opció csökkenti a telepítési időt és a hibákat

Műszaki előírások

Paraméter	Specifikáció
Kábel típusa	Önhordó Round Drop kábel
Száltípus	Egymódusú / több módú (testreszabható)
Pufferanyag	Szorosan pufferelt
Megerősítés	Aramid fonal + fém elem
Külső hüvely	Lángálló PE / PVC
Szakítószilárdság	2000 N-ig
Telepítési környezet	Légi, kültéri, utolsó mérföldes FTTH

Alkalmazások

FTTH (Fiber To The Home) hálózatok
Utolsó mérföldes légi csatlakozás
Előre lezárt kábelek a gyors telepítéshez
Távközlés, helyi hálózatok és ipari adatátviteli rendszerek

Használati eset és összehasonlító előnyök

A hagyományos ejtőkábelekhez képest az Orientalfiber gyári önhordó száloptikai kerek leejtőkábel jobb mechanikai szilárdságot és hosszú élettartamot biztosít, csökkentve a karbantartási gyakoriságot. Rugalmas kialakítása simább szerelést tesz lehetővé oszlopok vagy falak mentén. A többféle égésgátló fokozat mind a lakossági, mind az ipari környezethez alkalmassá teszi, versenyelőnyt biztosítva a szokásos piaci alternatívákkal szemben.

Márka hitelessége

A Jiangsu Xuben Photoelectric Technology Co., Ltd. a csoporthoz tartozó vállalat négy gyárral, amelyek összterülete 15 000 négyzetméter, éves termelési értéke pedig 20 millió dollár. A csoport magában foglal egy beltéri optikai kábelgyárat, egy kültéri optikai kábelgyárat, egy ODN optikai alkatrészgyárat és egy optikai hálózati berendezésgyárat. A vállalat ISO9001 és ISO45001 tanúsítvánnyal rendelkezik, és száloptikai megoldásokat szállított hazai és nemzetközi távközlési szolgáltatóknak, ipari front-end rendszereket, vasúti tranzitot, autópályákat stb. A vásárlók világszerte elismerik az Orientalfiber termékek megbízhatóságát és minőségét.

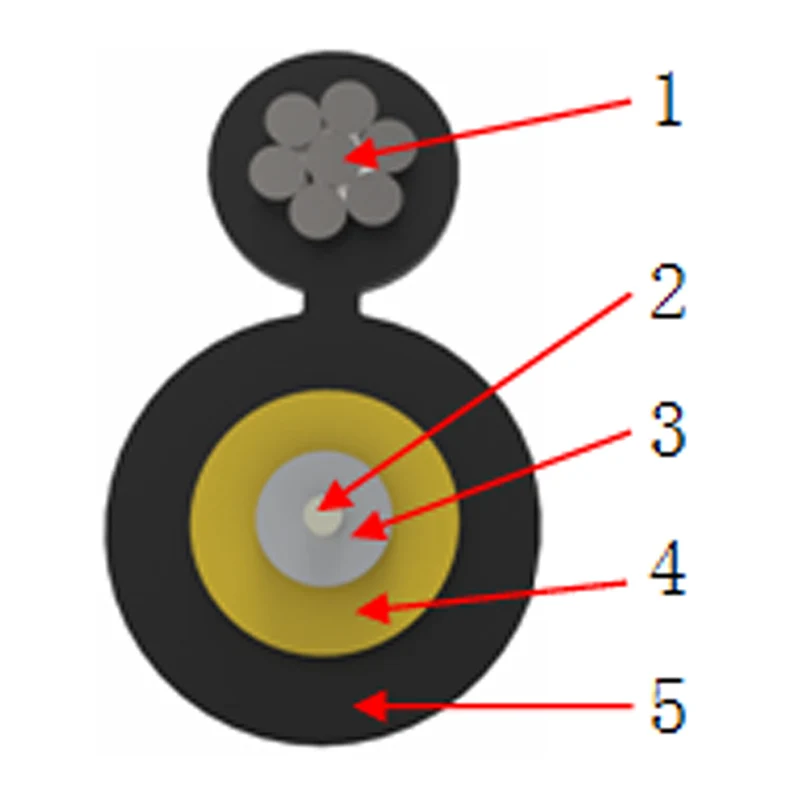

Szerkezet és anyag

Nem.	Tétel	Anyag
1	Támogató erő tag	Acél (sodort) huzal
2	Rost	G.652D (B1.3), G.657A1 (B6a1), G.657A2 (B6a2) …
3	Szoros puffer	PVC, LSZH
4	Erőtag	Aramid fonal
5	Külső burkolat	LSZH
6	Szín	Fekete

Self-supporting Fiber Optic Round Drop Cable

Kábel tulajdonság

Kábel típusa	Átmérő		Szakítószilárdság		Ütésállóság		Hajlítási sugár
	Átmérő		Szakítószilárdság		Ütésállóság		B6a2		B6a1		B1.3
	Szoros puffer	képes	Hosszú távon	Rövid távú	Hosszú távon	Rövid távú	Statikus	Dinamikus	Statikus	Dinamikus	Statikus	Dinamikus
	(mm)		(N)		(N/100 mm)		(mm)		(mm)		(mm)
GJYRCH-1	0.90	3,5 - 6,2	300	600	1000	2200	15	30	20	40	30	60
GJYRCH-2	0.60	3,5 - 6,2	300	600	1000	2200	35	70	35	70	35	70

Fiber jellemző

Száltípus	Csillapítás (max.)		Makró hajlítási veszteség (max.)
	1310 nm	1550 nm	Φ30 mm 10 kör (fordulat)	Φ20 mm 1 kör (fordulás)	Φ15 mm 1 kör (fordulás)	Φ32mm 1 kör (fordulás)	Φ60 mm 100 kör (fordulat)
	(dB/km)		(dB)
G.652 D	0.38	0.28	N/a	N/a	N/a	0,05 @ 1550 nm	0,05 @ 1625 nm
G.657 A1	0.38	0.28	0,25 @ 1550 nm 1,00 @ 1625 nm	0,75 @ 1550 nm 1,50 @ 1625 nm	N/a	N/a	N/a
G.657 A2	0.38	0.28	0,03 @ 1550 nm 0,10 @ 1625 nm	0,1 @ 1550 nm 0,2 @ 1625 nm	0,5 @ 1550 nm 1,0 @ 1625 nm	N/a	N/a
