Patch Cord vs Pigtail: Mi a különbség az optikai hálózatokban?

Az üvegszálas hálózatok a modern kommunikációs rendszerek alapjává váltak, és az internetes szolgáltatásoktól és adatközpontoktól a távközlésig és a vállalati hálózatokig mindent támogatnak. E nagy sebességű kapcsolatok mögött sok apró, de fontos alkatrész található, köztük az üvegszálPatch kábelésCopf.

Bár hasonlónak tűnhetnek, a patch zsinórok és a pigtailek eltérő célokat szolgálnak az optikai szálas telepítésekben. A különbségek megértése segít a mérnököknek, a telepítőknek és a hálózati felhasználóknak megbízhatóbb és hatékonyabb optikai kommunikációs rendszerek kiépítésében.

Tehát pontosan mik is azok az üvegszálas patch vezetékek és pigtailek, és hogyan működnek együtt a modern hálózatokban?

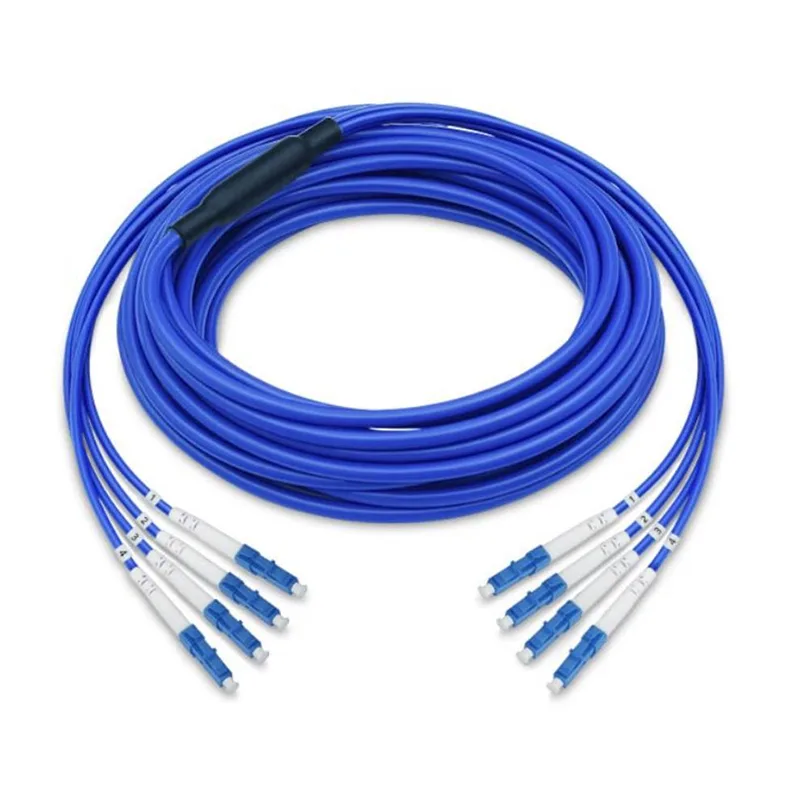

Mi az a Fiber Patch Cord?

A száloptikás kábel egy száloptikai kábel, amelynek mindkét végén csatlakozók vannak felszerelve. Főleg optikai eszközök, hálózati berendezések és szálelosztó rendszerek csatlakoztatására szolgál.

Mivel mindkét végén már van csatlakozó, a patch zsinórok gyorsan telepíthetők további toldási munka nélkül.

Egy tipikus szálkábel a következőket tartalmazza:

• Száloptikai kábel
• Védőkabát
• Szálas csatlakozók mindkét végén
• Megerősítő szerkezet

A gyakori csatlakozótípusok a következők:

• LC csatlakozó
• SC csatlakozó
• FC csatlakozó
• ST csatlakozó

Mi az a Fiber Pigtail?

A fiber pigtail egy rövid száloptikai kábel, amelynek csak az egyik végére van beszerelve csatlakozó, míg a másik végén szabad szál van a toldáshoz.

A patch zsinóroktól eltérően a pigtaileket általában szálas csatlakozódobozokban, optikai elosztókeretekben és illesztőtálcákban használják.

A rostos pigtail általában a következőkből áll:

• Egy előre telepített üvegszálas csatlakozó
• Szabadon látható szálvég a fúziós illesztéshez
• Védőszálas bevonat
• Külső kabát

A szabaddá tett szál lehetővé teszi a technikusok számára, hogy fúziós illesztéssel tartósan csatlakoztassák a bejövő optikai kábelekhez.

Hogyan működnek a patch zsinórok és a Pigtailek?

A Fiber Patch Cord működési elve

A patch kábelek rugalmas kapcsolatot biztosítanak két optikai port között.

A csatlakozási folyamat egyszerű:

Optikai eszköz

↓

Fiber csatlakozó

↓

Patch zsinór

↓

Egy másik optikai eszköz

Emiatt a patch zsinórok ideálisak olyan berendezések csatlakoztatásához, amelyek gyakori telepítést vagy cserét igényelhetnek.

A Fiber Pigtail működési elve

A Pigtail-eket állandó szálvégződésre tervezték.

Az alapfolyamat a következő:

Szálkábel előkészítés

↓

Copf fúziós toldás

↓

Védelem a toldótálca belsejében

↓

Csatlakozás optikai berendezéshez

Patch kábel vs Pigtail: Főbb különbségek

Hogyan használhatók együtt a patch zsinórok és a Pigtailek?

Sok száloptikai hálózatban a patch zsinórok és a pigtailek együtt működnek, nem helyettesítik egymást.

A szálas csatlakoztatás általános folyamata a következő:

Külső optikai kábel

↓

Copf toldás a szálelosztó dobozban

↓

Fiber adapter panel

↓

Patch kábel csatlakozás

↓

Hálózati berendezések

Ez a kombináció stabil kapcsolatot hoz létre, miközben a berendezések csatlakozásait könnyen kezelheti.

Miért fontosak a Fiber Pigtails az üvegszálas hálózatokban?

A szálas pigtailek fontos szerepet játszanak az optikai kapcsolatok védelmében és megszervezésében.

Előnyeik a következők:

• Megbízható állandó csatlakozások
• Csökkentett jelveszteség a megfelelő illesztés révén
• Jobb szálkezelés
• Könnyű integrálhatóság az elosztórendszerekbe

Miért használják széles körben a Fiber Patch vezetékeket?

A patch zsinórok népszerűek, mert kényelmes és rugalmas csatlakozást biztosítanak.

Előnyeik a következők:

• Gyors telepítés
• Könnyű karbantartás
• Egyszerű berendezéscsere
• Alkalmas különböző hálózati elrendezésekhez

Fiber Patch zsinórok és Pigtail típusok

Egymódusú Fiber Patch kábel és Copf

Az egymódusú üvegszálas termékeket általában nagy távolságú átvitelre, távközlésre és nagy sebességű hálózati kapcsolatokra használják.

Multimódusú Fiber Patch kábel és Copf

A többmódusú üvegszálas termékeket gyakran használják rövidebb távolságú alkalmazásokban, például vállalati hálózatokban és adatközpontokban.

Csatlakozási lehetőségek

Hogyan válasszunk a Patch Cord és a Pigtail között?

A választás elsősorban a hálózat szerkezetétől és a telepítési követelményektől függ.

A Fiber Connection technológia jövőbeli fejlődése

Ahogy az internet sebessége folyamatosan növekszik, a száloptikai csatlakozási technológia egyre nagyobb sűrűség, jobb megbízhatóság és könnyebb telepítés irányába fejlődik.

A jövőbeli trendek a következők lehetnek:

• Nagyobb sebességű optikai hálózatok
• Kompakt szálas csatlakozási kialakítások
• Továbbfejlesztett csatlakozó technológia
• Hatékonyabb szálkezelő rendszerek

Következtetés

A Fiber Patch Cord és a Pigtail egyaránt alapvető összetevői a modern optikai hálózatoknak, de más-más szerepet töltenek be. A patch zsinórok rugalmas csatlakozást biztosítanak a berendezésekhez, míg a pigtaileket főként az állandó szálvégződésekhez használják toldás útján.

A két összetevő közötti különbség megértése segít a hálózattervezőknek és a technikusoknak megbízhatóbb és hatékonyabb száloptikai rendszereket létrehozni.

Noha egy nagyobb kommunikációs rendszer kis részei, a patch zsinórok és a pigtailek fontos szerepet játszanak a globális digitális kapcsolatok stabil és gyors megőrzésében.
