Minden dielektromos önhordó ADSS antennaszálas optikai kábel

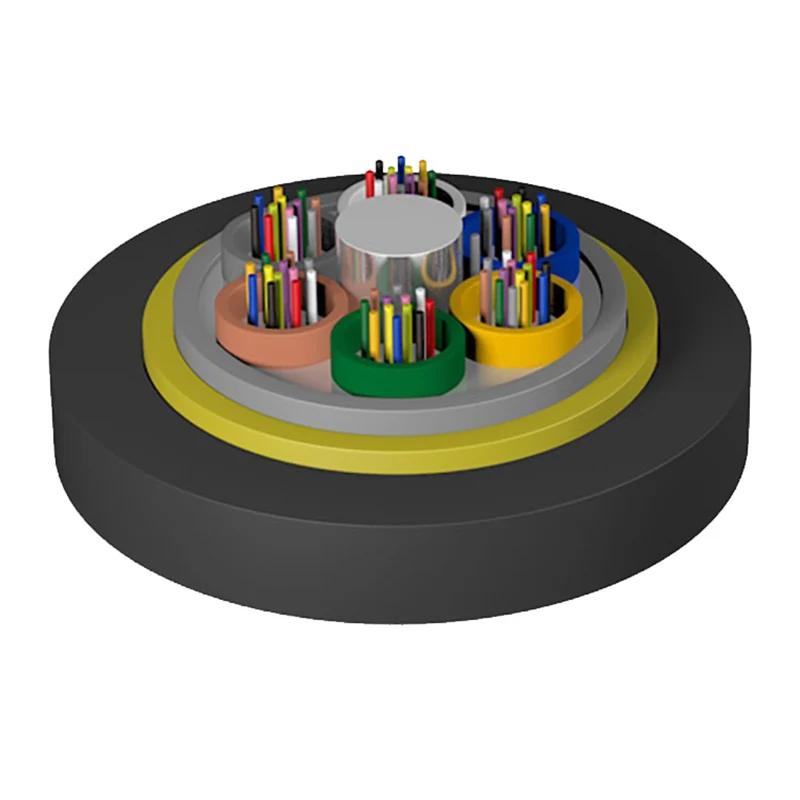

Minden dielektromos önhordó ADSS antennaszálas optikai kábel laza csőrétegű sodrási szerkezettel rendelkezik, és a 250 μm-es optikai szál nagy modulusú anyagból készült laza csőbe van burkolva, a laza cső pedig vízálló vegyülettel van megtöltve. A laza csövet (és a töltőkötelet) a nem fémes középső erősítőmag (FRP) köré csavarják, hogy kompakt kábelmagot képezzenek, és a kábelmag hézagát vízzáró zsírral töltik ki. A kábelmagot polietilén (PE) belső köpennyel extrudálják, majd megerősítés céljából aramiddal borítják, végül polietilén (PE) külső köpennyel vagy elektromos nyomkövető (AT) külső köpennyel extrudálják.

Kérdés küldése

termékleírás

Mérnöki Kiválóság és Gyártás Alapítvány

A termelés aMinden dielektromos önhordó ADSS antennaszálas optikai kábelközéppontjában a mesterség szelleme áll. Csoportunk négy speciális létesítményt üzemeltet – beltéri/kültéri kábelekkel, ODN-komponensekkel és hálózati berendezésekkel –, amelyek biztosítják, hogy minden alkatrész megfeleljen a szigorú nemzetközi szabványoknak.

Tanúsított minőség: Gyártási folyamataink egymás után megszerezték az ISO9001 és ISO45001 tanúsítványokat.
Globális elismerés: Az Orientalfiber termékeket széles körben használják a távközlési szolgáltatók és a rádió/televízióipar világszerte, bizonyítva megbízhatóságukat a nagyszabású mérnöki projektekben.

Alapvető műszaki struktúra

AMinden dielektromos önhordó ADSS antennaszálas optikai kábelkifinomult laza csőréteg sodródó szerkezetet használ. Ez a kialakítás biztosítja, hogy a 250 μm-es optikai szálak védettek legyenek a speciális vízálló keverékkel töltött nagy modulusú csövekben.

Szilárdsági tag: A nem fém FRP (szálerősítésű műanyag) központi mag megakadályozza az elektromágneses indukciót.
Vízblokkolás: A kábelmag vízzáró zsírral van feltöltve, hogy megakadályozza a nedvesség bejutását.
Megerősítés: A nagy szilárdságú aramid fonalak biztosítják a szükséges feszültséget a hosszú fesztávú légi telepítésekhez.
Külső védelem: Az elektromos térerősségtől függően polietilén (PE) vagy nyomkövetésgátló (AT) külső burkolatot biztosítunk.

Beszerzési perspektíva: Kapcsolódási kihívások megoldása

1. Live-Line telepítés és hatékonyság

A hálózat kiépítésének egyik fő fájdalmas pontja az áramkimaradások költsége. AMinden dielektromos önhordó ADSS antennaszálas optikai kábel-tólKeleti szálAz áramellátás leállítása nélkül telepíthető, jelentősen csökkentve az üzemi állásidőt és a közszolgáltatók munkaerőköltségét.

2. Környezeti ellenálló képesség és mechanikai szilárdság

A maximális fesztávolság meghaladja az 1000 m-t, ezt a kábelt úgy tervezték, hogy ellenálljon a nagy jégterhelésnek és a nagy szélsebességnek. Könnyű konstrukciója csökkenti a meglévő tornyok és támasztékok mechanikai terhelését, biztosítva az elektromos vezeték szerkezeti integritásának sértetlenségét.

3. Nagyfeszültségű kompatibilitás és hosszú élettartam

AMinden dielektromos önhordó ADSS antennaszálas optikai kábelkifejezetten nagyfeszültségű környezetekhez tervezték. A 110 kV-os és 220 kV-os vonalakon az AT (Anti-tracking) burkolatunk használata megakadályozza az elektromos eróziót, így több mint 30 éves tervezési élettartamot biztosít.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Műszaki paraméterek

Ref. Külső átmérő (mm)	Ref. Súly (kg/km)		Rec. Napi max. Működési feszültség (kN)	Maximális megengedett üzemi feszültség (kN)	Break Strength (kN)	Erős tag CSA (mm2)	Rugalmassági modulus (kN/mm2)	Hőtágulási együttható ×10-6/K	Megfelelő fesztáv (NESC szabvány, m)
Ref. Külső átmérő (mm)	PE hüvely	AT Sheath	Rec. Napi max. Működési feszültség (kN)	Maximális megengedett üzemi feszültség (kN)	Break Strength (kN)	Erős tag CSA (mm2)	Rugalmassági modulus (kN/mm2)	Hőtágulási együttható ×10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Tárolási/üzemi hőmérséklet: -40 ℃ - +70 ℃

Optikai jellemzők

Száloptikai típus	(+20 ℃)				sávszélesség		numerikus rekesznyílás	Vágja le az optikai kábel hullámhosszát
Száloptikai típus	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	numerikus rekesznyílás	Vágja le az optikai kábel hullámhosszát
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Jegyzet:

a. A táblázatban csak az ADSS kábelek egy része szerepel, a más fesztávolságú ADSS kábelek érdeklődői lehetnek az értékesítőknek.

b. A táblázatban szereplő specifikációk azzal a feltétellel vannak megadva, hogy nincs magasságkülönbség, és a beépítési emelkedés 1%

c. A szálak száma 2-72, a szálak azonosítása megfelel a nemzeti szabványnak

Alkalmazás: Önhordó antenna

Főbb jellemzők és teljesítmény

Optimális méretek: A kis kábelátmérők csökkentik a környezeti tényezők, például a szél és a jég hatását.

Kiváló szakítótulajdonságok: Az aramidfonal pontos mennyiségét minden projekthez kiszámítják, hogy megfeleljen a speciális fesztávra vonatkozó követelményeknek.

Megfelelőség: ADSS kábelünk teljes mértékben megfelel az IEEE 1222 és IEC 60794-1 szabványoknak.

Hőstabilitás: Kiváló teljesítményt tart fenn az üzemi hőmérséklet széles tartományában.

Stratégiai alkalmazások

A teljesen dielektromos önhordó ADSS antennaszálas optikai kábel a legjobb választás:

Távközlés: Szolgáltatói szintű fővonalak és helyi hálózati adatátvitel.

Áramellátás: Különböző szintű nagyfeszültségű távvezetékek (10kV-tól 220kV-ig).

Ipari infrastruktúra: Elülső csatlakozások az elektromos áram, a vasúti tranzit és az autópályák területén.

Gyakran Ismételt Kérdések (GYIK)

K: Hogyan határozzák meg a külső burkolat anyagát a különböző feszültségszintekhez?

V: A 10 kV-os és 35 kV-os távvezetékekhez általában polietilén (PE) burkolatot használnak. A 110 kV-os és 220 kV-os vezetékeknél kiszámítjuk az elektromos térerősséget a függőpontban, és az AT (Anti-tracking) külső burkolatot használjuk a degradáció megelőzésére.

K: Mekkora az Orientalfiber ADSS kábelek maximális fesztávolsága?

V: Bár a fesztávolságok a projekt követelményeitől függően változnak, a teljesen dielektromos önhordó ADSS antennaszálas optikai kábel 1000 m-t meghaladó fesztávra is tervezhető.

K: Használható ez a kábel meglévő áramtornyokon?

V: Igen. Mivel könnyű és nem fémes, ideális a meglévő áramelosztási és átviteli infrastruktúra kommunikációs képességeinek hozzáadásához anélkül, hogy jelentős súlyt adna hozzá.
