Előre lezárt kerek száloptikai cseppkábel

Az előre lezárt kerek száloptikai kábelek robusztus és zárt csatlakozási megoldást biztosítanak a Fiber to the Home (FTTH) számára egy gyors és precíz csatlakozási rendszeren keresztül, csökkentve a telepítési időt, a műszaki hibákat és a karbantartást. Ezenkívül garantálja a hálózat nagy megbízhatóságát és tartósságát.

Kérdés küldése

termékleírás

Termékkategória: Fiber to the Home (FTTH) csatlakozási megoldások
Főbb funkció: Gyorsan telepíthető plug-and-play drop kábel megerősített SC/APC végződéssel.
Megfelelőség: Megfelel az IEC 61754-4 szabványnak az optikai interfész teljesítményére vonatkozóan.

Az Orientalfiber az előre lezárt, kerek optikai cseppkábelt kínálja, amely nagy teljesítményű megoldás a lakossági és kereskedelmi üvegszálas telepítésekhez. A Jiangsu Xuben Photoelectric Technology Co., Ltd. által tervezett kábel robusztus mechanikai védelmet és precíziós tervezésű csatlakozókat integrál, hogy stabil jelátvitelt biztosítson különféle környezeti feltételek mellett.

A termék meghatározása és működési köre

Az előre terminált kerek szálas optikai cseppkábel egy speciális optikai egység, amely nagy szakítószilárdságú, 5 mm-es kerek kábelből áll, amely gyárilag megerősített SC/APC csatlakozóval van ellátva. A szabványos terepi végű kábelektől eltérően ez az előre csatlakoztatott megoldás szükségtelenné teszi a helyszíni toldást az előfizetői oldalon, és kiváló minőségű cirkónium érvéghüvelyt használ az alacsony behelyezési veszteség és a nagy visszatérési veszteség fenntartása érdekében a hálózat teljes élettartama során.

Alapvető előnyök és műszaki kiválóság

1. Precíziós mérnöki tudomány

Az előre lezárt kerek szálas optikai cseppkábel megerősített SC/APC csatlakozóval rendelkezik az A oldalon, amely tömített, időjárásálló csatlakozást biztosít. A cirkónium érvéghüvelyek garantálják a stabil beállítást, csökkentve a jel hőmérséklet-ingadozások vagy mechanikai vibráció miatti romlásának kockázatát.

2. Fokozott tartósság

A hosszú élettartam érdekében készült kábelkonstrukció a következőket tartalmazza:

HDPE/LSZH külső kabát: ellenáll az UV sugárzásnak és a környezeti stressznek.

Vízzáró komponensek: Az integrált üvegszálas és aramid fonalak megakadályozzák a nedvesség bejutását.

G657A1/A2 szál: Kiváló hajlítás-érzéketlen teljesítményt nyújt, ami kritikus a szűk útvonalválasztáshoz városi FTTH környezetben.

3. Optimalizált telepítési hatékonyság

Az előre terminált kerek szálas optikai cseppkábel használatával a távközlési szolgáltatók jelentősen csökkenthetik a telepítési időt. A B oldalon található "nyitott vége" lehetővé teszi a vezetékek könnyű áthúzását az elosztási ponton történő végső lezárás előtt.

Alkalmazási mezők

Az előre lezárt, kerek szálas optikai cseppkábel sokoldalúsága alkalmassá teszi a különféle nagy igényű szektorokra:

Távközlés: utolsó mérföldes FTTH kapcsolatok lakossági internetszolgáltatók számára.

Műsorszórás: Jelátvitel rádió- és televízióhálózatok számára.

Ipari infrastruktúra: Elülső csatlakozások intelligens hálózatokhoz, vasúti tranzitokhoz és autópálya-felügyeleti rendszerekhez.

Helyi hálózatok (LAN): Nagy sebességű adatátvitel egyetemi vagy irodai komplexumok számára.

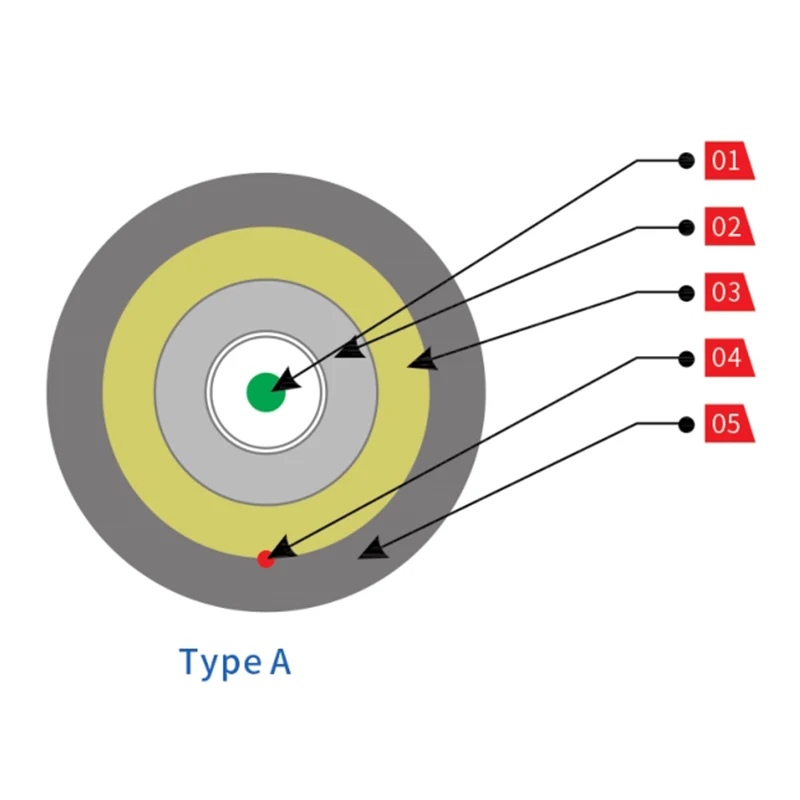

Szerkezetrajz

900μm puffer

PBT cső

Vízzáró üvegszálas és aramid fonalból készült pufferek

Ripcord

LSZH kabát

Pre-terminated Round Fiber Optic Drop Cable

A típusú

900μm puffer

Belső hüvely

Vízzáró üvegszálas és aramid fonalból készült pufferek

Erőtag

Ripcord

Külső hüvely

Kék színű vonal

Pre-Terminated Round Fiber Optic Drop Cable

B típus

Csatlakozó részletei

Modell: E típus

Szín: fekete

Anyaga: PC+ABS

Csatlakozó: SC/APC

Alkalmazható kábel: 5 mm-es ejtőkábel

Jellemzők

Moduláris felépítés, könnyen bővíthető

Működhet és kültérre is telepíthető

Védettség: IP68

RL: ≥55 dB

Pre-Terminated Round Fiber Optic Drop Cable

Optikai specifikációk

Paraméter	Érték
Csatlakozó típusa	E típus
Csatlakozó behelyezési veszteség (dB)	IL: ≤0,3 dB Max. 0,3 dB + 0,4 dB/km * L(km) @ 1310 nm Max. 0,3 dB + 0,35 dB/km * L(km) @ 1550 nm az IEC 61300-3-4 B módszer szerint
Csatlakozó visszatérési vesztesége (dB)	RL: ≥55 dB Min. 60 dB @ 1310 és 1550 nm Az IEC 61300-3-6 szerint
Kábel hossza (m)	50, 100, 150, 200, 250 stb
Védelmi fokozat	IP 68

Kábel összeszerelés

Beillesztési veszteség: max. 0,3 dB + 0,35 dB/km * L(km) @ 1310 nm

Max. 0,3 dB + 0,21 dB/km * L(km) @ 1550 nm

Az IEC 61300-3-4 B módszer szerint

Visszatérési veszteség: min. 60 dB @ 1310 és 1550 nm

Az IEC 61300-3-6 szerint

Mechanikai előírások

Tétel	Vizsgálati módszer	Követelmény
Szakítószilárdság	IEC 60794-1-E1 (1000N/1h)	Szálnyúlás ≤0,40% Maradék nyúlás ≤ 0,05% Csillapítási változás ≤ 0,1 dB @ 1550 nm
Lapítás	IEC 60794-1-E3 (1000 N/100 mm 15 perc alatt)	A csillapítás változása ≤ 0,1 dB @ 1550 nm
Hatás	IEC 60794-1-2-E4 (5 N.m ütés és D=300mm)	A csillapítás változása ≤ 0,1 dB @ 1550 nm
Csavarodás	IEC 60794-1-2-E7 (25 N terhelés és 10 ciklus)	A csillapítás változása ≤ 0,1 dB @ 1550 nm
Görbület	IEC 60794-1-2-E6 (D=100mm és 55N terhelés, 25 ciklus)	A csillapítás változása ≤ 0,1 dB @ 1550 nm
Hőmérséklet tartomány	IEC 60794-1-2-F1 (-15°C ~ + 65°C)	A csillapítás változása ≤ 0,2 dB @ 1550 nm
Víz behatolása	IEC 60794-1-2-F5A (3 m hosszú, 1 m magas, 24 óra)	Végezze el a vízszivárgást
A köpeny zsugorodása	EIA-RS-455-86 (85°C, 4 óra) EIA-RS-455-86 (85°C, 4小时)	≤ 5,0%
RoHs (2011/65/EU)	Megfelel
