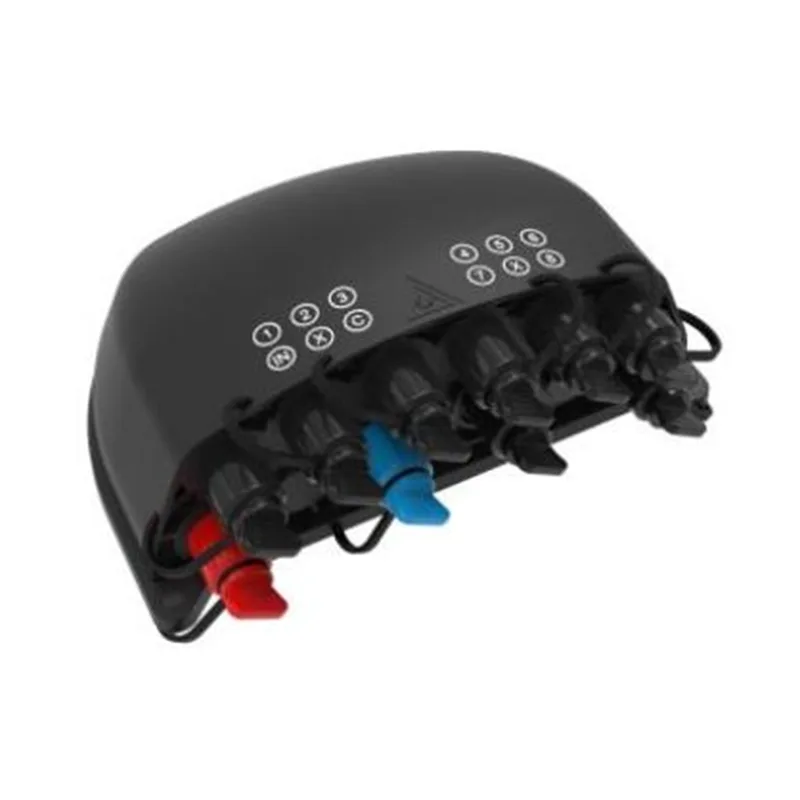

Előre csatlakoztatott száloptikai kábelelosztó doboz GFS-12BY & -1 & -2

1. Általános

1.1 Leírás

Előre csatlakoztatott optikai elosztó doboz, mint a legfejlettebb FTTX hálózati elosztó csomópont berendezés, gyors és megbízható kapcsolatot, jó védelmet és kezelést biztosít az FTTX számára hálózat.

1.2 A szabványok megfelelnek

A kínált termelést a következő szabványok szerint tervezték, gyártják és tesztelik:

1.3 Alkalmazási környezet

2. Jellemzők

1. Az alsó héjat és a felső burkolatot főzőlap -hegesztéssel hegesztik, ami nem leszerelhető.

2. Anyag: pp.

3. Nedvességálló, vízálló, porálló, öregedésgátló.

4. Védelmi szint az IP68 -ig.

5.

6. Telepítési módszer: pólusra szerelt, légi szerelt, falra szerelt.

7. Az adapter pozíciója az ügyfelek igényei szerint testreszabható.

3. Műszaki adatok

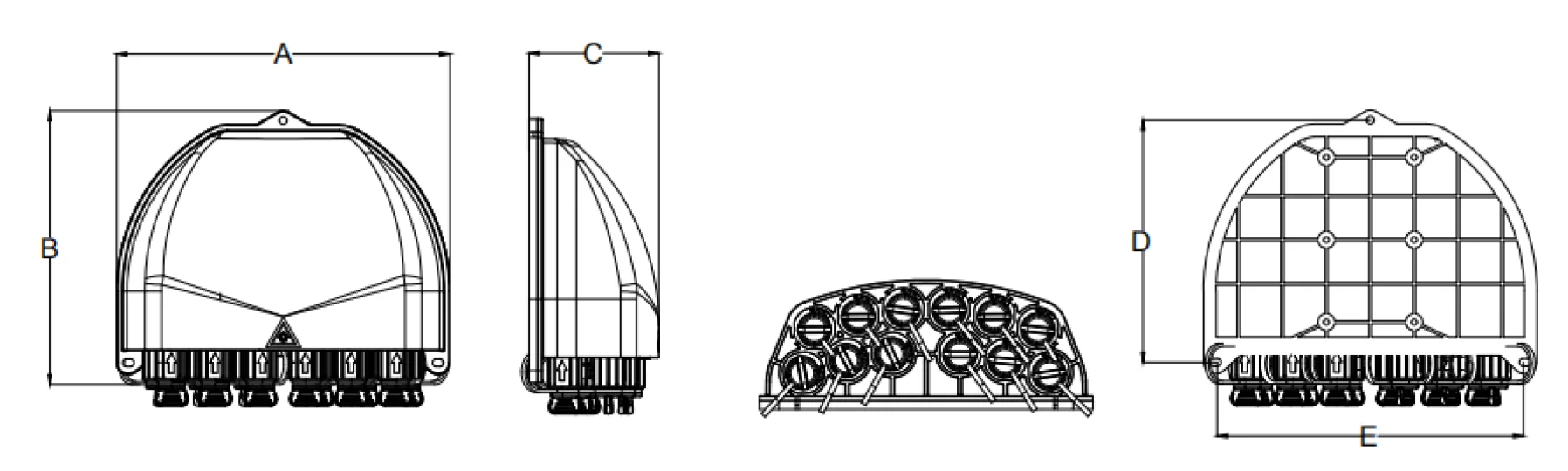

3.1 Mechanikai előírások

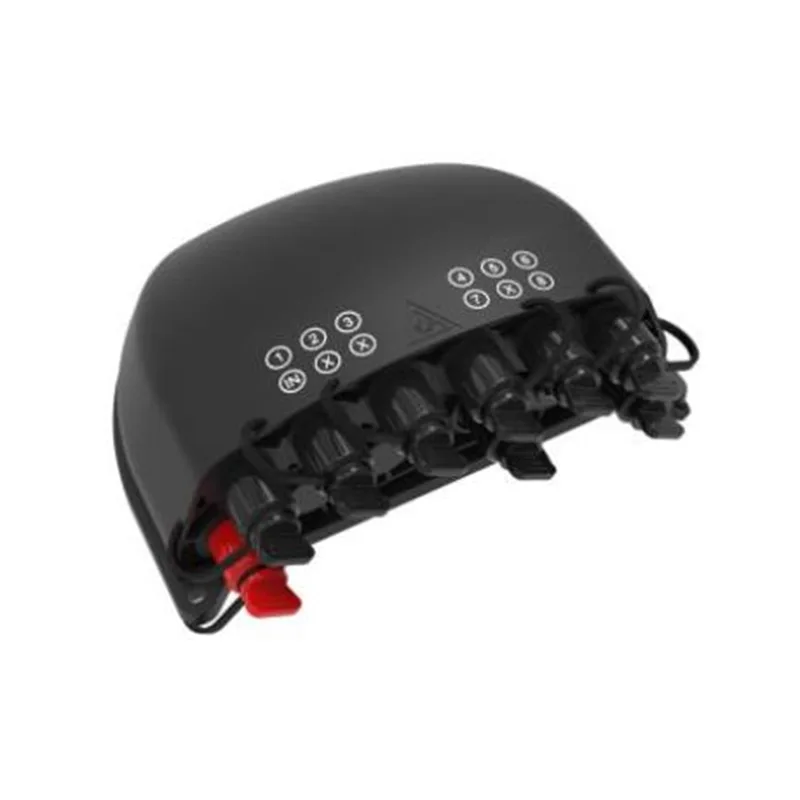

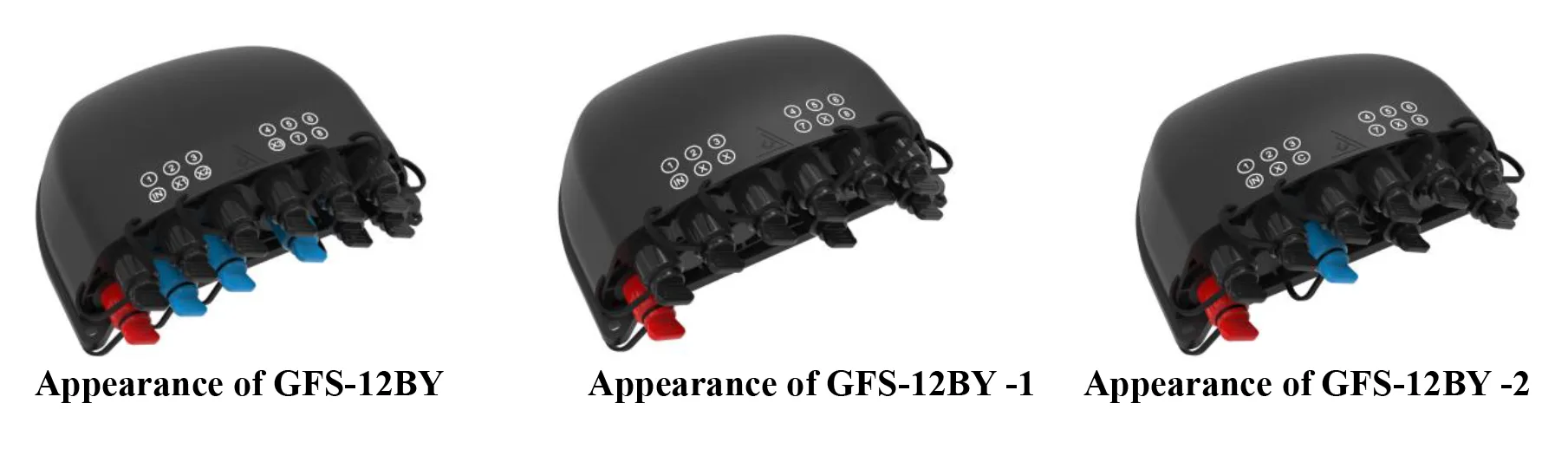

4. Termékkép

4.1 Termékkábel módjai:

PLC a tetején, FBT az alján

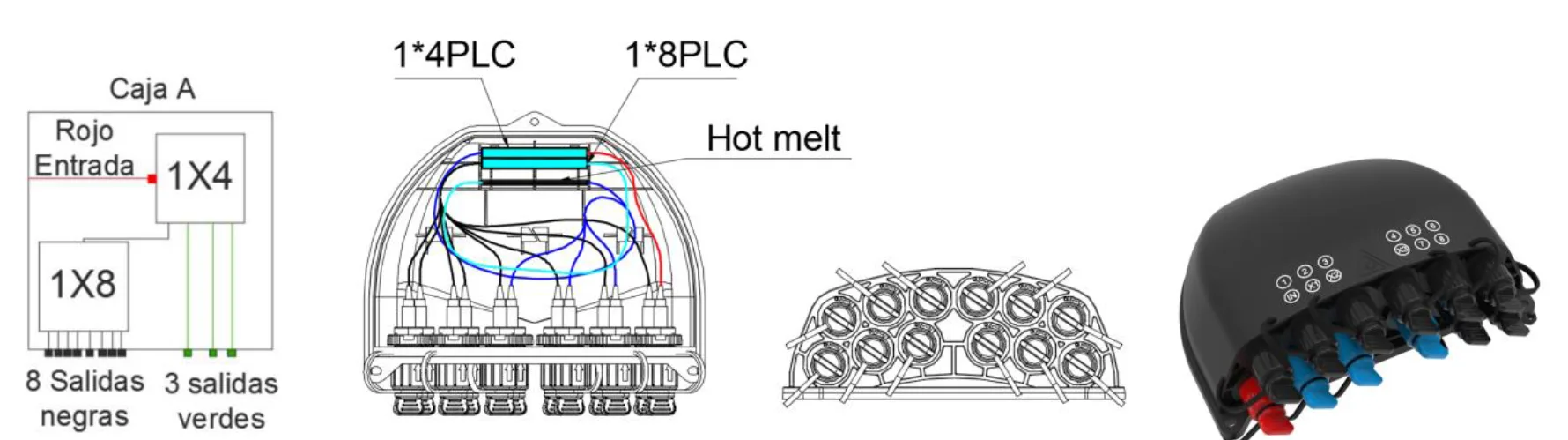

GFS-12BY (1 * 4 PLC + 1 * 8 PLC Splitter Cable Ways)

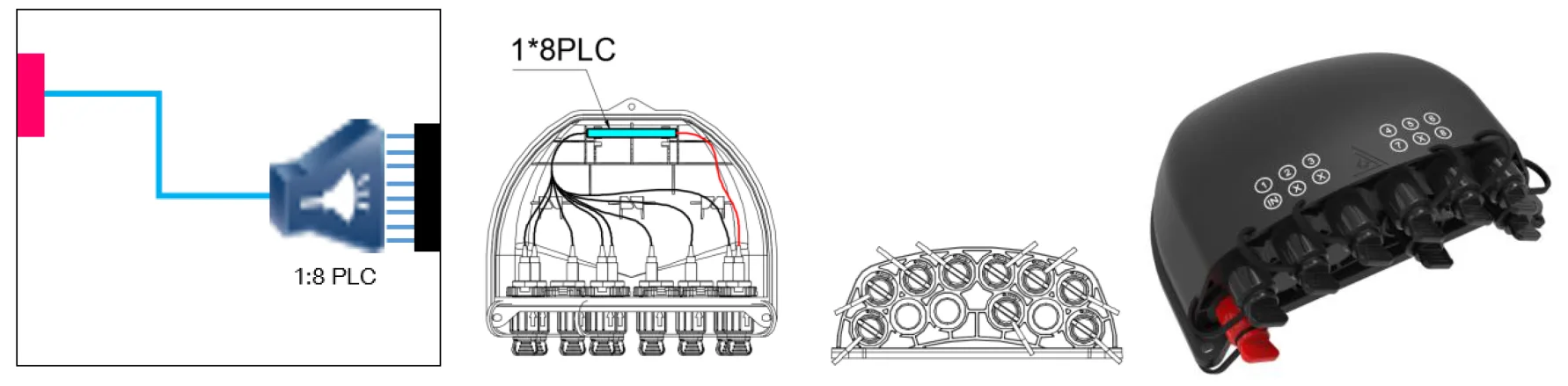

GFS-12BY-1 (1 * 8 PLC Splitter Cable Ways)

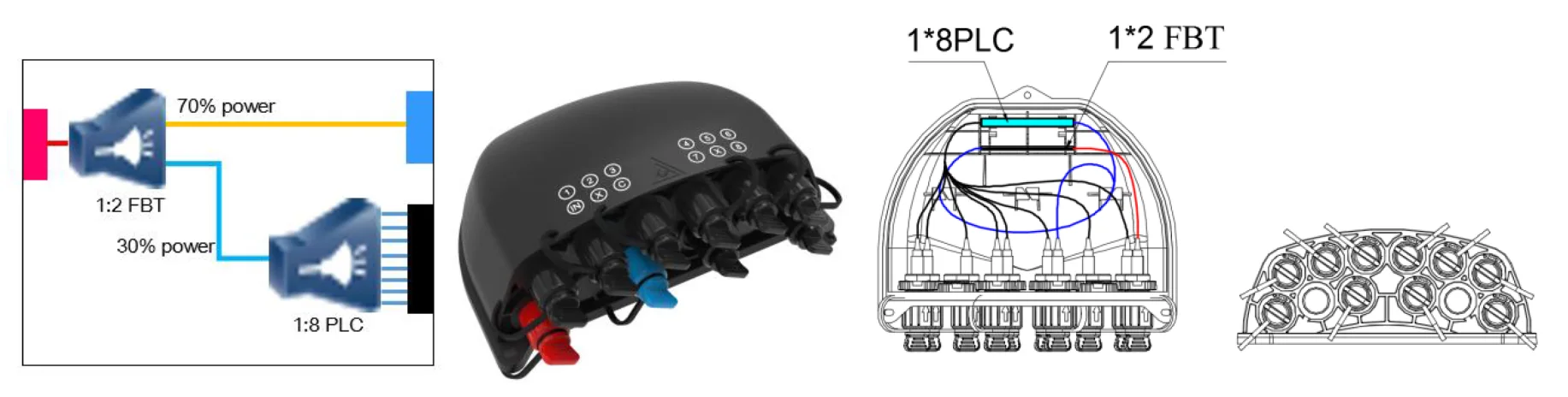

GFS-12BY-2 (1 * 2FBT+1 * 8 PLC Splitter Cable Ways)

4.2 Konfiguráció

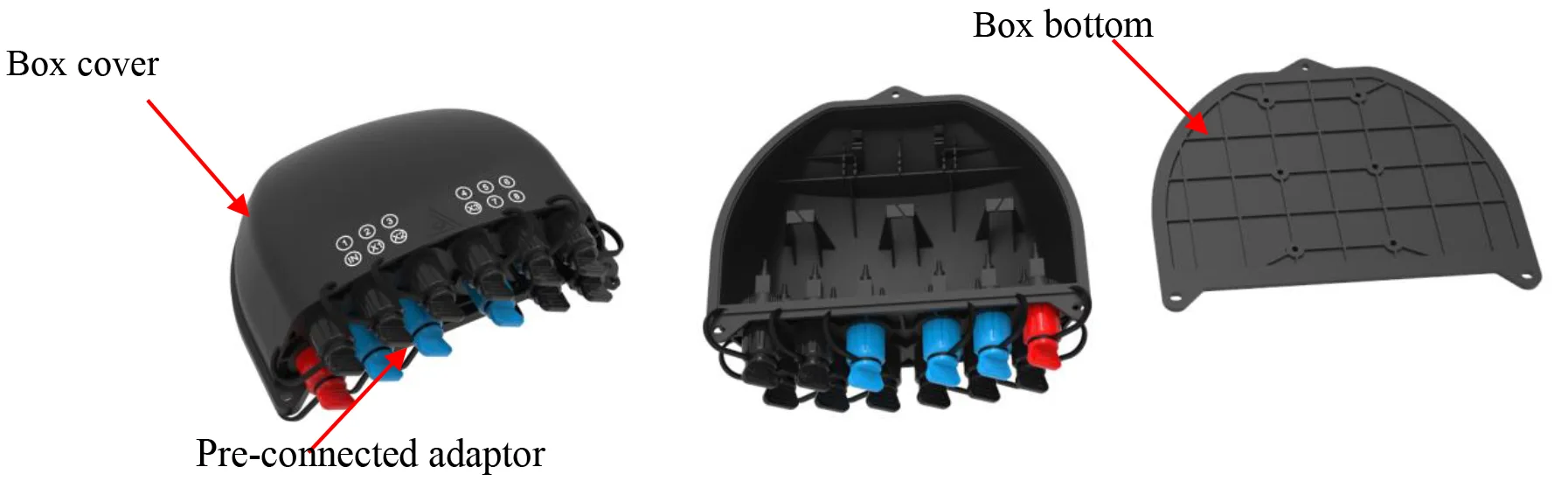

4.2.1 Fő alkatrészek

4.2.2 kiegészítők

Nem.	Alkatrész neve	Referencia kép	Egység	Mennyiség	Megjegyzés
1	A felhasználók manualis	/	PC -k	1	-Ben
2	Osztóvizsgálati jelentés	/	PC -k	1	-Ben
3	Falra szerelt készlet		készlet	1	Opcionális, mint az ügyfélé kér
4	Rúdra szerelt készlet		készlet	1	Opcionális, mint az ügyfélé kér
5	Légi készülékre szerelt készlet		készlet	1	Opcionális, mint az ügyfélé kér

5. Környezeti jellemzők

Ez a termék megfelel az ROHS környezetvédelmi irányelvnek, és az ólom, a kadmium, a higany, a hexavalent króm, a polibrómozott bifenil (PBB) (PBB) és a polibrómozott difenil -éter (PBDE) tartalma nem haladja meg a limitet.

6. Telepítés

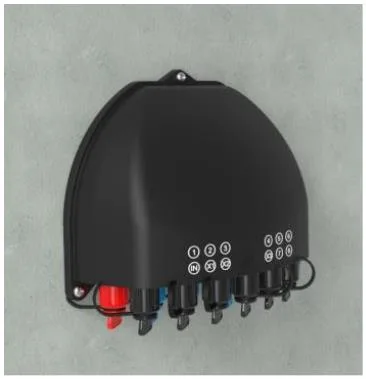

6.1. Falra szerelt telepítés

Fúrjon be 3 lyukat a falba a méret szerint, helyezze a φ7.5*40 tágulási dugót, helyezze a dobozt, hogy megfeleljen a lyukaknak, és csavarokat használjon a rögzítéshez.

Falra szerelt telepítés

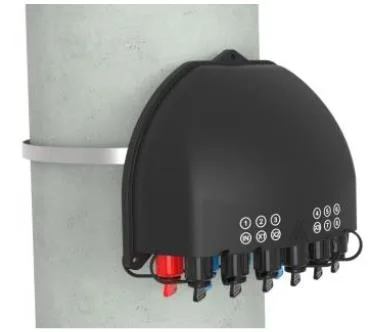

6.2. Rúdra szerelt telepítés

Átadja a karikagyűrűt a hátsó lemez nyílásán, és rögzítse a távközlési pólusra

Rúdra szerelt telepítés

6.3 Falra szerelt telepítés (csepp kábeltároló tálcával)

Kapcsolja be a kettőt a huzalra lógott felső házra, majd csavarozva, majd megakadályozza, hogy az eset leesjen.

Falra szerelt telepítés (csepp kábeltároló tálcával

7. csatlakozó működése

7.1 Előre csatlakoztatott adapter - A （E）

⚫ Forgassa el az óramutató járásával ellentétes irányban a szálas csatlakozó nyíl részét, és vegye ki a porsapkát.

⚫ A szálas csatlakozó nyíl része fent van, helyezze be a rostcsatlakozót az aljzatba, majd forgassa el a nyilat rész az óramutató járásával megegyezően.

7.2 Előre csatlakoztatott adapter - B （XL）

⚫ Helyezze be az SC optikai szálas csatlakozó dugót a laza alkatrészeken, majd dugja be az adapterbe;

⚫ Telepítse az XL PRE -csatlakoztatott adapter hüvelyt az adapterre műanyag kulcsmal;

⚫ Helyezze be a bepattanó rugó dugóját a hüvelybe;

⚫ A kábelbilincset be kell szerelni, és a vonalnak közel kell lennie a dugóhoz;

⚫ Csavarja be a bőrkábel -szorító ülés sapkáját a hüvelyen az óramutató járásával megegyező irányban

7.3 Előre csatlakoztatott adapter - C

⚫ Tolja a tológyűrűt az optikai rost előre formált dugóján a nyíl irányában, hogy eltávolítsa a porsapkát; Nyomja meg a gombot, hogy vegye ki az adapter porsapkáját a nyíl irányában.

⚫ Az előkészített dugó testét igazítsa az adapter csatjával, amíg meg nem rögzül. Csatlakoztassa a két porfedelet ugyanúgy.

⚫ A telepített előregyártott dugó nyomja a tológyűrűt, hogy felszabadítsa a csatot, majd húzza hátra a főtestet.

7.4 Előre csatlakoztatott adapter - D

⚫ Forgassa el az előre csatlakoztatott dugót az óramutató járásával megegyező irányban, és nyissa ki az előcsatlakozó dugót és a porfedelet a nyíl irányába.

⚫ Csatlakoztassa az előcsatlakozott d dugót és az előre csatlakoztatott adaptert a nyíl irányába, és forgassa el a dugót az óramutató járásával megegyező irányban.

7.5 Előre csatlakoztatott adapter - E (A)

⚫ Forgassa el az előre csatlakoztatott dugót az óramutató járásával megegyező irányban, és nyissa ki az előcsatlakozó dugót és a porfedelet a nyíl irányába

⚫ Csatlakoztassa az előzetes csatlakoztatott dugót és az előzetes csatlakoztatott adaptert a nyíl irányába, és forgassa el a dugót az óramutató járásával megegyező irányban.

7.6 Előre csatlakoztatott adapter -F

⚫ Helyezze be az SC optikai szálas csatlakozó dugót a laza alkatrészeken, majd dugja be az adapterbe;

⚫ Telepítse az XL PRE -csatlakoztatott adapter hüvelyt az adapterre műanyag kulcsmal;

⚫ Helyezze be a bepattanó rugó dugóját a hüvelybe;

⚫ A kábelbilincset be kell szerelni, és a vonalnak közel kell lennie a dugóhoz;

⚫ Csavarja be a bőrkábel -szorító üléssapkát a hüvelyen az óramutató járásával megegyező irányban.

8. csomag
