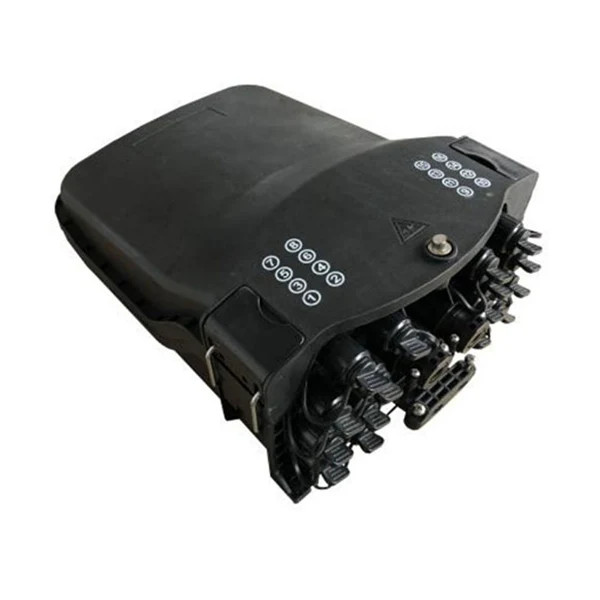

48 Fiber Core előre csatlakoztatott optikai kábel elosztó doboz

Az Orientalfiber 48 szálas magos, előre csatlakoztatott optikai kábelelosztó doboza egy professzionális megoldás az FTTX hálózati telepítések egyszerűsítésére. A Jiangsu Xuben Photoelectric Technology Co., Ltd. zászlóshajójaként ez az elosztódoboz egyetlen, nagy tartósságú házba integrálja a szálillesztést, -felosztást és terminálcsatlakozást.

Kérdés küldése

termékleírás

A 48 magos, előre csatlakoztatott optikai kábelelosztó dobozt kifejezetten kültéri telekommunikációs mérnöki forgatókönyvekhez tervezték. A kínai Orientalfiber gyártó mérnöki szabványai szerint kifejlesztett termék elsődleges hangsúlyt helyez a szerkezeti megbízhatóságra és a hosszú távú működési stabilitásra. A termék burkolata nagy szilárdságú PP vagy PC+ABS anyagokból készült, amelyek robusztus víz-, por- és öregedésállóságot kínálnak. IP65 védelmi besorolásával biztosítja a belső száloptikai csatlakozások stabilitását még bonyolult és igényes környezetben is. A belső szerkezetet úgy optimalizálták, hogy megkönnyítse a szálak hajlítási sugarának hatékony kezelését és a kábelek szabályos elvezetését; Előre csatlakoztatott adapterekkel rendelkezik, és támogatja a különféle toldótálca-konfigurációkat, ezáltal javítja a telepítés hatékonyságát és egyszerűsíti a karbantartási eljárásokat. Több telepítési módot is támogat – beleértve az oszlopra szerelést, az antenna telepítést és a falra szerelést – ez az elosztódoboz ideálisan alkalmas FTTH alkalmazásokhoz és a kültéri száloptikai hálózatok telepítési követelményeinek széles skálájához.

Műszaki specifikációk és anyagintegritás

A kültéri távközlési infrastruktúra esetében az anyagok élettartama kritikus. AKeleti szál 48 Fiber Core előre csatlakoztatott optikai kábel elosztó dobozÚgy tervezték, hogy ellenálljon a különféle környezeti stresszhatásoknak, degradáció nélkül.

Ház anyaga: Nagy ütésálló PP (polipropilén) vagy PC+ABS (polikarbonát és akrilnitril-butadién-sztirol) keverékekből készült a kiváló mechanikai védelem érdekében.
Környezetvédelmi ellenálló képesség: Nedvességálló, vízálló, porálló és öregedésgátló kialakítású.
Behatolás elleni védelem: A védelmi szint eléri az IP65-öt, ami biztosítja, hogy a belső alkatrészek szárazak és működőképesek maradjanak heves esőzés vagy magas páratartalom esetén is.

Műszaki architektúra és kapacitásmenedzsment

A belső elrendezés a48 Fiber Core előre csatlakoztatott optikai kábel elosztó doboza hajlítási sugár elleni védelemre és a szervezett kábelvezetésre összpontosít, hogy megakadályozza a jel csillapítását és a karbantartási fáradtságot.

Bemeneti/kimeneti konfiguráció: 1 ovális optikai kábel bemeneti ponttal és 2 leágazó kábelbemenettel rendelkezik, megkönnyítve a gerincvezetékek sokoldalú kezelését.
Adapter interfész: 16 előre csatlakoztatott adapterrel van felszerelve, ami jelentősen csökkenti a helyszíni telepítések idejét és a technikusok munkaerőköltségét.
Összefűzési tálca opciók: Két különböző típusú illesztési tálca áll rendelkezésre a különböző fúziós illesztési szokásokhoz és szálsűrűséghez.
Cseppkábel tárolása: Egy opcionális leejtőkábel tárolótálca elhelyezésére tervezték, amely akár 50 méter hosszú, 5 mm-es kerek kábel kezelésére is alkalmas, ami elengedhetetlen a helyszín tisztaságának megőrzéséhez lakossági FTTH-telepítéseknél.

Sokoldalú telepítési forgatókönyvek

Keleti szálbiztosítja, hogy a48 Fiber Core előre csatlakoztatott optikai kábel elosztó dobozalkalmazkodik a meglévő infrastruktúrához, nem pedig költséges módosításokat igényel. A többféle rögzítési mód támogatása lehetővé teszi a konzisztens hardverhasználatot a különböző terepen:

Pólusra szerelhető: vidéki vagy közüzemi oszlop alapú telepítésekhez optimalizálva.
Antenna szerelhető: Alkalmas épületek közötti felsővezeték-fesztávolságra.
Falra szerelhető: Városi MDU-khoz (Multi-Dwelling Units) vagy ipari épületek homlokzatához tervezték.

Leírás

Az előre csatlakoztatott optikai elosztódoboz, mint a legfejlettebb FTTX hálózati elosztó csomópont berendezés, gyors és megbízható kapcsolatot, jó védelmet és kezelést biztosít az FTTX hálózat számára.

Szabványok megfelelnek

A 48 szálas előcsatlakozós száloptikai kábel elosztódobozt az alábbiak szerint tervezték, gyártották és tesztelték a szabványok szerint:

ITU-T G.652	Jellemzők egymódusú optikai szál
IEC 60794-1-1	Optikai üvegszálas kábelek – 1-1. rész: Általános specifikáció – Általános
IEC 60794-1-2	Optikai üvegszálas kábelek – 1-2. rész: Általános specifikáció – Optikai kábel alapvető tesztje eljárást

Műszaki adatok

Modell: XB-16SX	Műszaki adatok	Megjegyzés

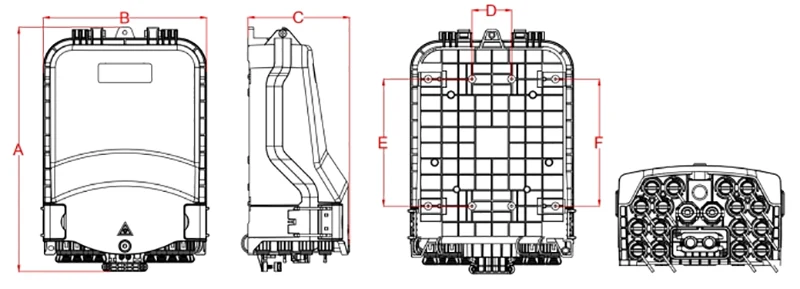

Külső méret (mm)	319,3214133 (ABC)
Telepítés furat helyzete (mm)	52166166 (DxExF)
Szín	PANTONE 428C	Testreszabható
Méret és az optikai kábel lyuk mennyisége	1 ovális optikai kábel bemenet, 2 leágazás optikai kábel bemenetek és 16 előre csatlakoztatott adapter
Fúzió kapacitás (max.)	48	A tálca, 12x4=48, 2 réteg hőre zsugorodó toldásvédő hüvely.
	64	B tálca, 8x8=64, 1 réteg hőre zsugorodó toldásvédő hüvely.
	96	C tálca, 8x12=96, 1 réteg hőre zsugorodó toldásvédő hüvely.
	96	D tálca, E tálca, 24x4=96, 2 rétegű hőre zsugorodó toldásvédő hüvely.
Micro PLC Splitter	1x2	Elosztó mérete: 60x7x4mm. Beépíthető A és típusban E toldótálca, toldótálcánként 1 db.
	1x4
	1x8
	1*16	Elosztó mérete: 60x12x4mm. A-1 típusba szerelhető, ill E-1 típusú toldótálca, illesztőtálcánként 1 db.
Into a legnagyobb kábelátmérő (mm)	ᴓ8-18
Maximum leágazó furat mérete (mm)	ᴓ16
IP védelmi szint	IP65
Gyúlékonyság	HB (hagyományos)	szerint testreszabható követelményeknek
Semleges sópermet teszt (NSS)	48 h	szerint testreszabható követelményeknek
