UAV UAV száloptikai sebességváltó rendszer

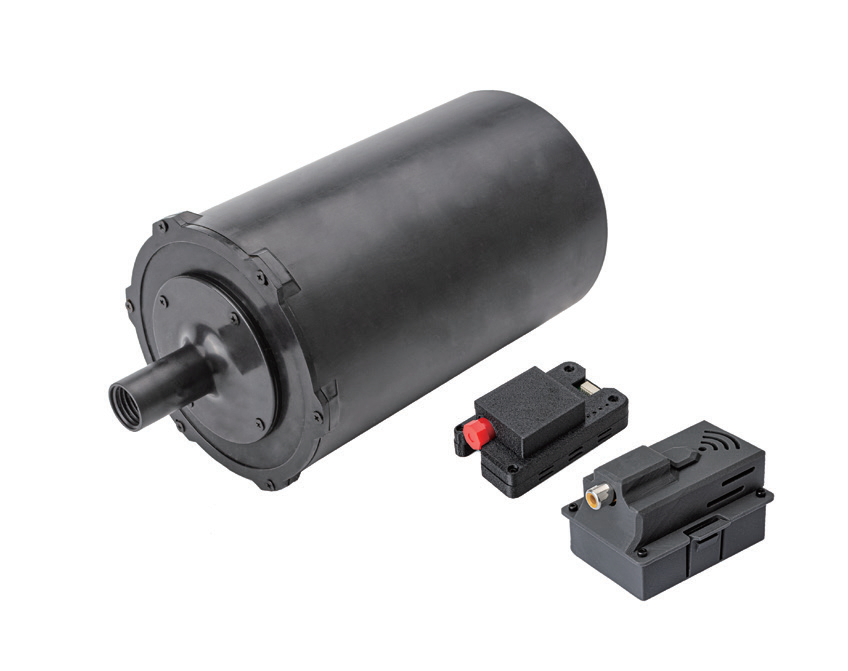

A száloptikai átviteli rendszer lehetővé teszi a biztonságos, valós idejű video-hírcsatornákat nagy interferencia környezetben, a sebességváltó 3–30 km-os ideális tartományban mind a közeli, mind a hosszú távú műveleteknél. Három fő alkatrészből áll: a szálak tekercse, a légegység és a földegység.

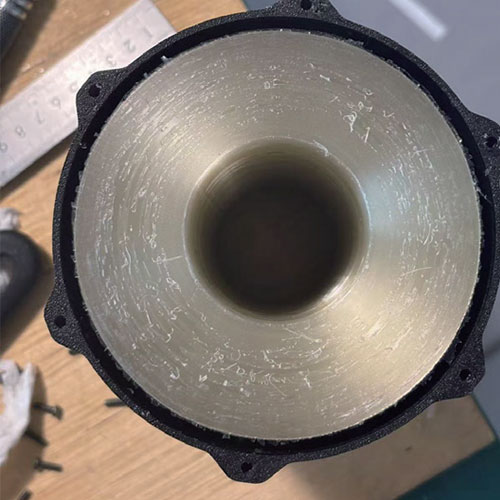

A rostos tekercs könnyű és kompakt, nagy szorzító, tartós optikai szálas, minimális jelveszteség és maximális ellenálló képesség érdekében.

A szálas telepítési rendszer fejlett belső-nadrágos takarmány-technológiát tartalmaz, biztosítva a sima, kusza nélküli sebességváltót közvetlenül az orsó magjától. Ez a kialakítás minimalizálja a mechanikai stresszt és megakadályozza a sztrájkot a repülés során, kiemelkedő biztonságot és stabilitást biztosítva a légi műveletek számára-még a komplex terepen is.

A földi egység támogatja a plug-and-play használatát, és közvetlenül csatlakoztatható a szokásos PC-vezérlőkhöz a gyors telepítéshez.

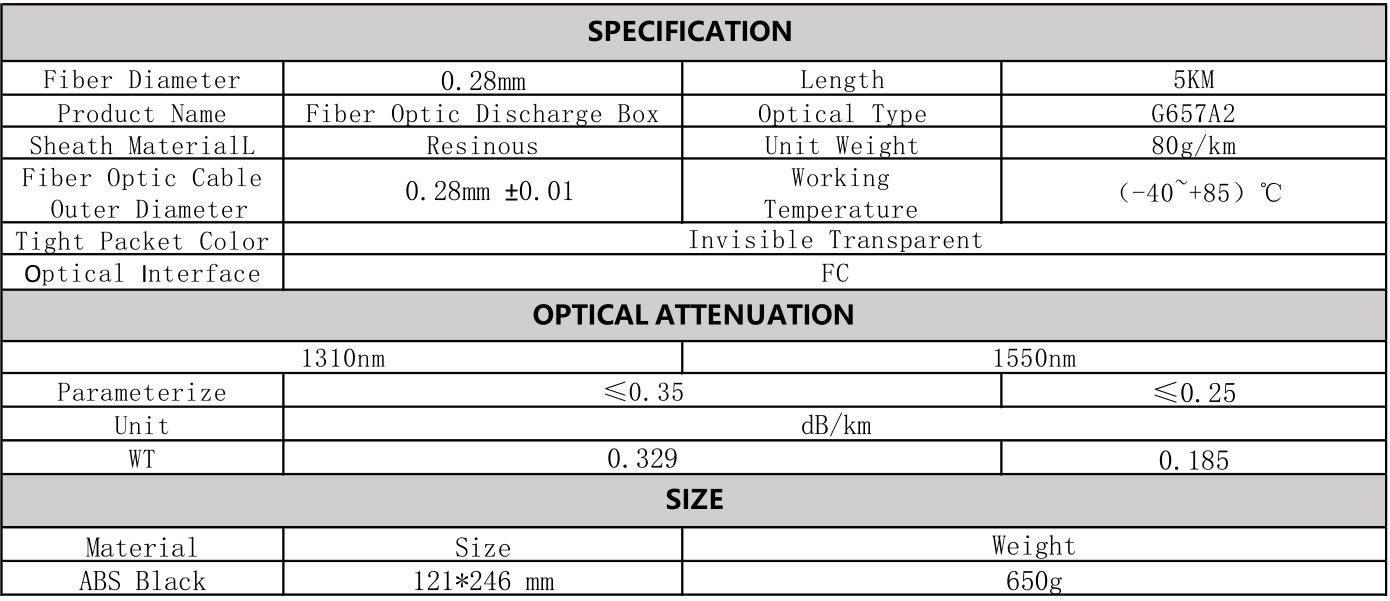

Konfiguráció

Száloptikai tekercs 20km

Rost átmérő: 0,28 m

Termék neve: száloptikai kisülési doboz

Hüvely anyag: gyantás

Száloptikai kábel külső átmérője: 0,28 mm ± 0,01

Hossz: 20 km

Optikai típus: G657A2

Munkahőmérséklet: -40 ~ 85 ℃

Légi egység

Tápegység: 5,5 V-26v

Testméret: 63*37*23 mm

Testsúly: 31 ± 2G

Buszjel: CRSF

Videó: Analóg

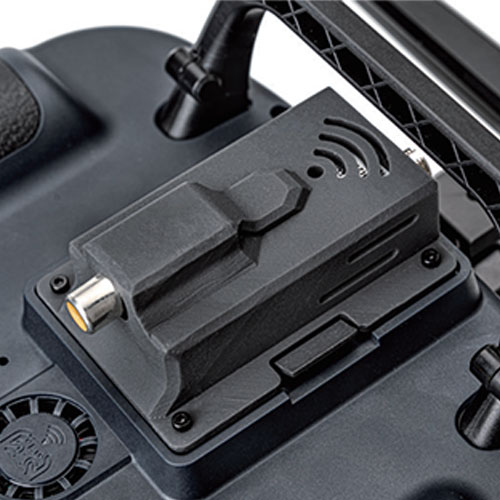

Földi egység

Tápegység: 5,5 V-26v

Testméret: 65*49*45 mm

Testsúly: 56,4G

Száloptikai interfész: FC

Video kimeneti port: RCA_8.4

RC protokoll: CRSF
