Előre-csatlakoztatott száloptikai kábelelosztó doboz GFS-8SX

1. Általános

1.1 Leírás

Az előre-csatlakoztatott optikai elosztó dobozként a legfejlettebb FTTX hálózati elosztó csomópont berendezések gyors és megbízható kapcsolatot, jó védelmet és kezelést biztosítanak az FTTX hálózat számára.

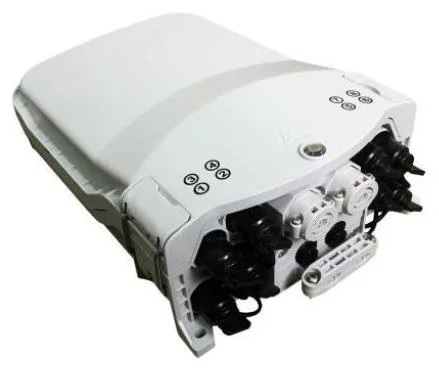

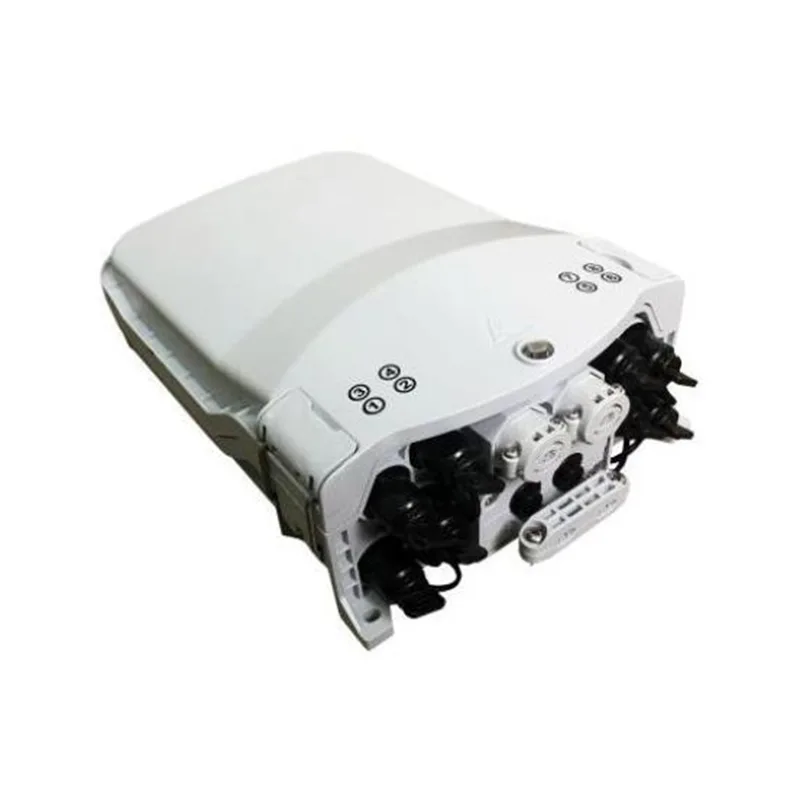

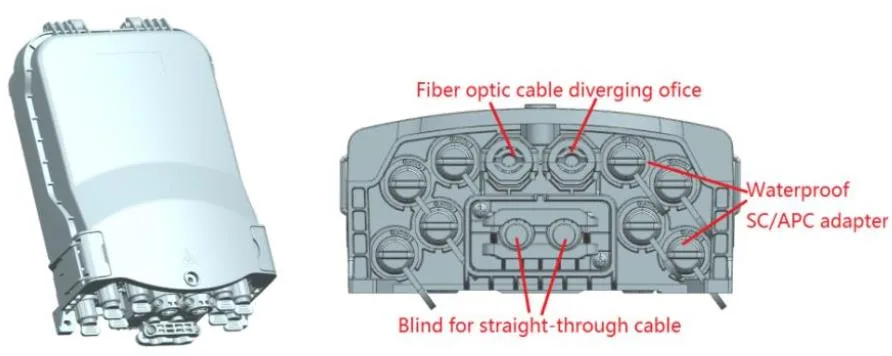

A GFS-8SX megjelenése

1.2 A szabványok megfelelnek

A kínált termelést a következő szabványok szerint tervezték, gyártják és tesztelik:

1.3 Alkalmazási környezet

2. Jellemzők

1. fejlett szerkezeti tervezés, könnyű működés és ésszerű útválasztás.

2. Anyag: PC+ABS.

3. Nedvességálló, vízálló, porálló, öregedésgátló.

4. Védelmi szint az IP65 -ig.

5.

6. Különböző típusú illesztési tálcák állnak rendelkezésre.

7. Telepítési módszer: Pole-szerelt, légi szerelt, falra szerelt.

8. Felszerelhető csepp kábeltároló tálcával, hogy megfeleljen az 50 méteres 5 mm -es kábel tárolásának.

3. Műszaki adatok

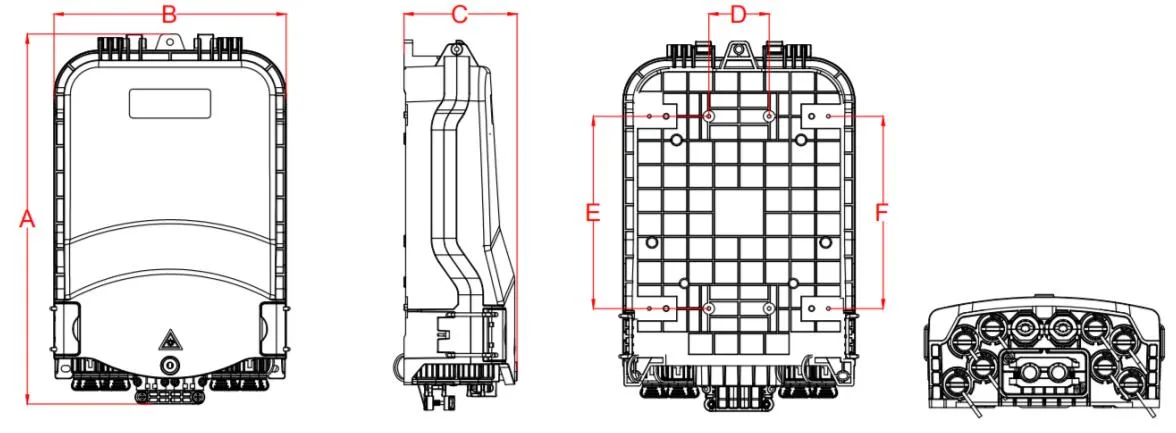

3.1 Mechanikai előírások

4. Konfiguráció

Fő optikai paraméterek

A fenti táblázatban bemutatott optikai paraméterek alapértelmezett értékek, és a követelmények szerint testreszabhatók.

5. Termékkép

5.1 Termékkábel módjai:

5.2 Konfiguráció

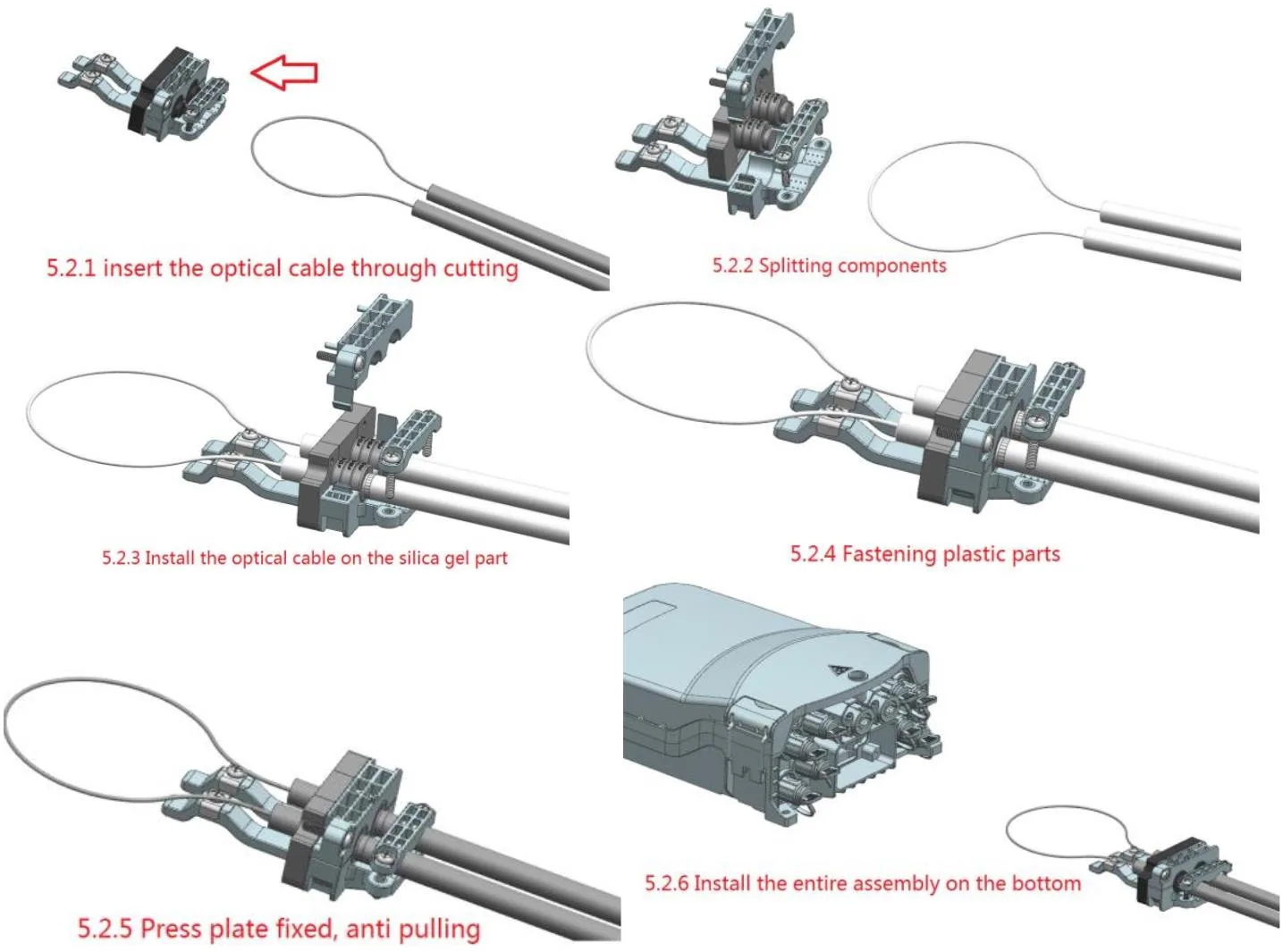

Gyors telepítés, rögzítés és egyenes optikai kábelek tömítése a gyors dugóval.

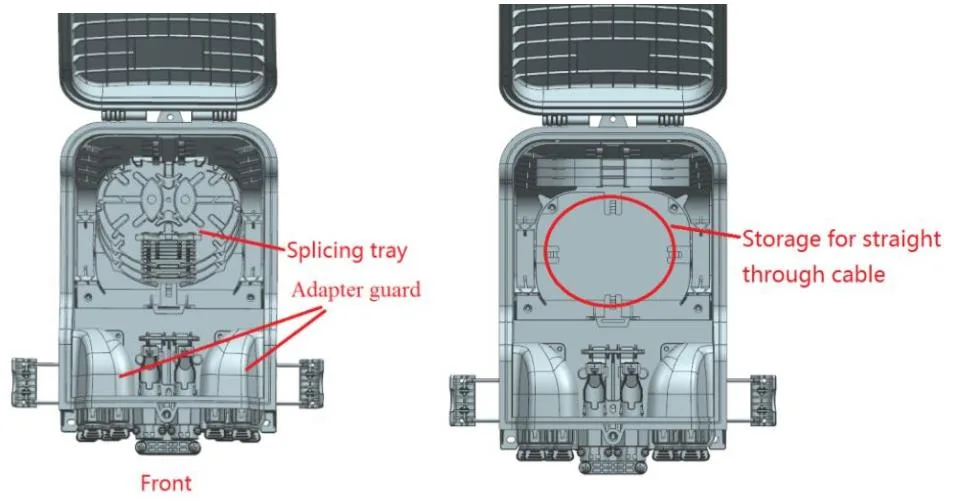

5.3 Száloptikai kábel bifurkációja

5.4 Termékkábel módjai

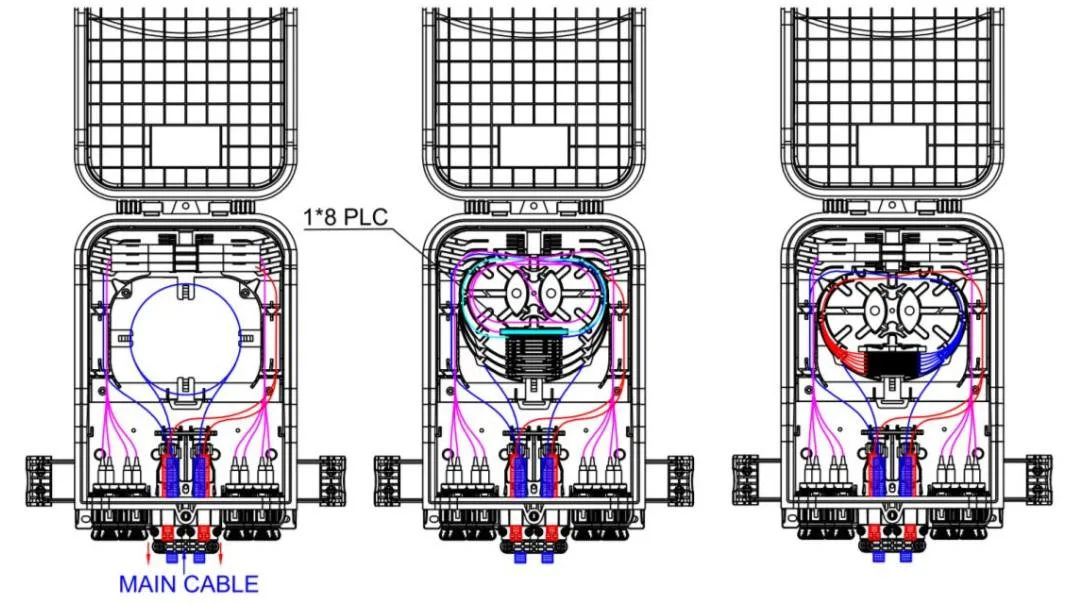

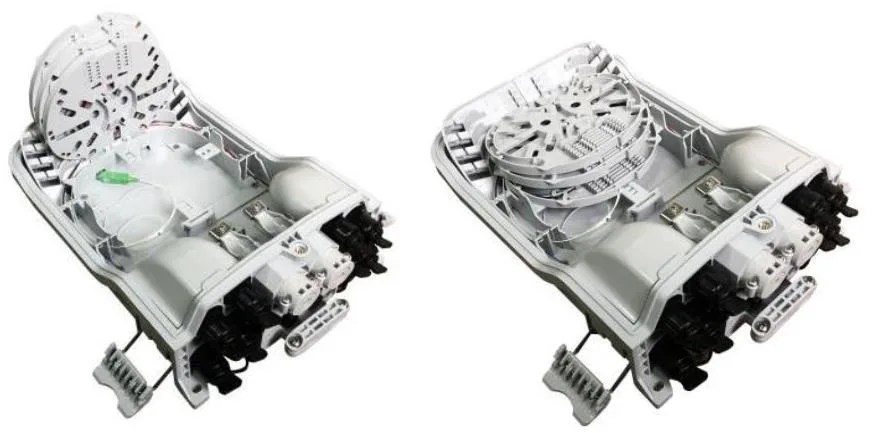

GFS-8SX útválasztási diagram

5.5 A tálca splicing tálca

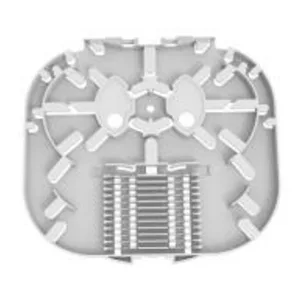

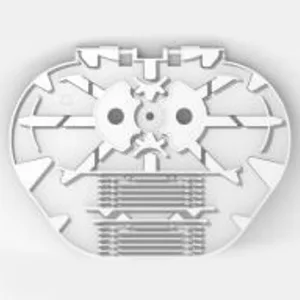

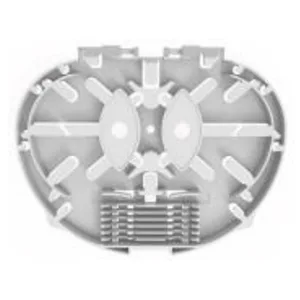

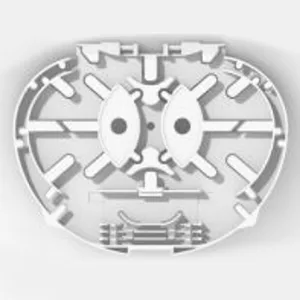

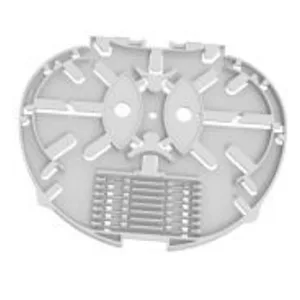

Tétel	A tálca splicing a	A B illesztési tálca b	Osztó tálca A-1
Méretek (H* W*d, mm)	134*104*8	134*104*4	134*104*8
Nettó súly (kg)	0.021	0.015	0.021
Kép
Szín	Ral7035	Ral7035	Ral7035
Anyag	PC+ABS	PC+ABS	PC+ABS
Egy tálca (mag) illesztési kapacitása	12 (2 réteg hőcsökkentő védőhüvely)	8 (1 réteg hőcsökkentő védőhüvely)	6 (2 réteg hőcsökkentő védőhüvely)
A tálca (PCS) osztó kapacitása	1 (PLC 1x2, 1x4, 1x8, 0,9 mm szál, 60x7x4 mm)	/	1 (PLC 1x16, 0,9 mm -es szál, 60x12x4 mm)
Maximum (PCS)	4	8	4
Alapértelmezés (PCS)	1	/	/

Jegyzet:

1. A fenti tálcák a követelmények szerint keverhetők.

2. Konfigurációs szabályok: 1A = 2B = 2C = 1D = 1E

3.A szálas korongok típusai folyamatosan növekednek

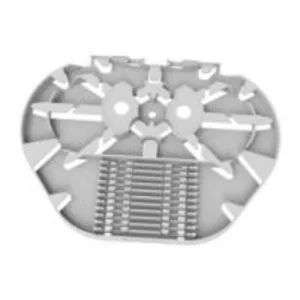

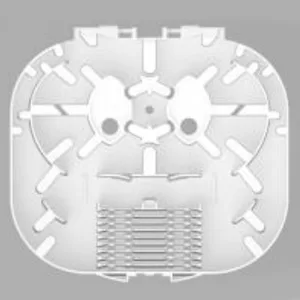

Tétel	CLICHINGE CLAY C	Tálca splicing tálcája	A tálca splicing e	E-1 tálca splicing tálca
Méretek (H* W*d, mm)	136 * 104 * 4	136 * 104 * 8	135 *125 *8	135 *125 *8
Nettó súly (kg)	0.018	0.024	0.033	0.033
Kép
Szín	Ral7035	Ral7035	Ral7035	Ral7035
Anyag	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Egy tálca (mag) illesztési kapacitása	12 (1 réteg hőcsökkentő védőhüvely)	24 (2 réteg hőhúzható védelmi hüvely)	24 (2 réteg hőhúzható védelmi hüvely)	18 (2 réteg hőcsökkenthető védelmi hüvely)
A tálca (PCS) osztó kapacitása	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9 mm szál, 60x7x4 mm)	1 (PLC 1x16, 0,9 mm -es szál, 60x12x4 mm)
Maximum (PCS)	8	4	4	4
Alapértelmezés (PCS)	2	/	/	/

Jegyzet:

1. A fenti tálcák a követelmények szerint keverhetők.

3. Konfigurációs szabályok: 1A = 2B = 2C = 1D = 1E

3.A szálas korongok típusai folyamatosan növekednek

5.6 kiegészítők

Nem.	Alkatrész neve	Referencia kép	Egység	Mennyiség	Megjegyzés
1	A felhasználók manualis	/	PC -k	1	-Ben
2	Osztóvizsgálati jelentés	/	PC -k	1	-Ben

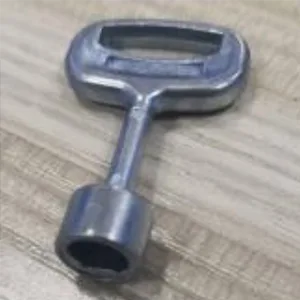

3	Kulcsfontosságú		PC -k	1	„D” típus

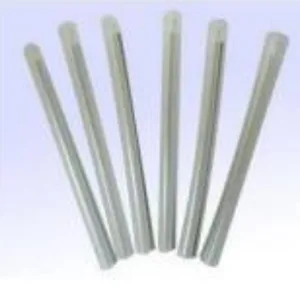

4	Hőhúzható védelmi hüvely		PC -k	8	L = 45 mm

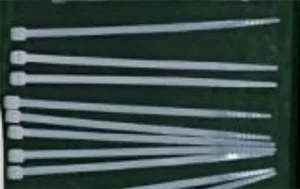

5	Nejlon kábel nyakkendő		PC -k	10	3x100 mm

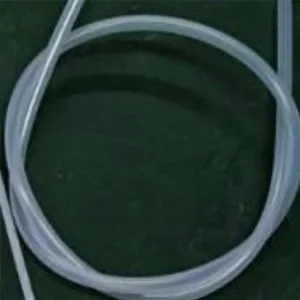

6	Csupasz rostvédő cső		PC -k	1	OD4mm x 50 cm

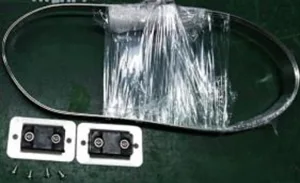

7	Falra szerelt készlet		készlet	1	Opcionális, mint az ügyfél kérése. (Bővített műanyag dugó φ7,5x40 mm, Phillips öncsapó csavarok M5x40mm.)

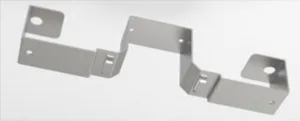

8	Rúdra szerelt készlet		készlet	10	Opcionális, mint az ügyfél kérése

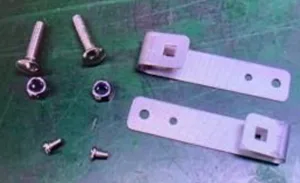

9	Légi készülékre szerelt készlet		készlet	10	Opcionális, mint az ügyfél kérése
10	Drop Kábel -tároló tálca		készlet	10	Opcionális, mint az ügyfél kérése

6. Környezeti jellemzők

Ez a termék megfelel az ROHS környezetvédelmi irányelvnek, és az ólom, a kadmium, a higany, a hexavalent króm, a polibrómozott bifenil (PBB) és a polibrómozott difenil -éter (PBDE) tartalma nem haladja meg a határértéket.

7. Telepítés

7.1. Falra szerelt telepítés

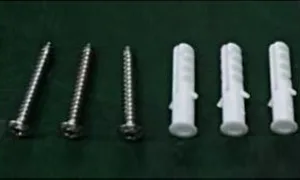

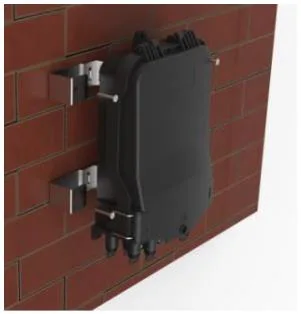

Fúrjon be 3 lyukat a falba a 2. táblázat méretének megfelelően, helyezze a φ7.5*40 tágulási dugót, helyezze a dobozt, hogy megfeleljen a lyukaknak, és csavarokat használjon a rögzítéshez.

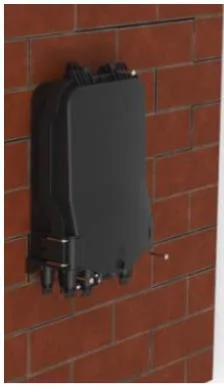

Falra szerelt telepítés

7.2. Rúdra szerelt telepítés

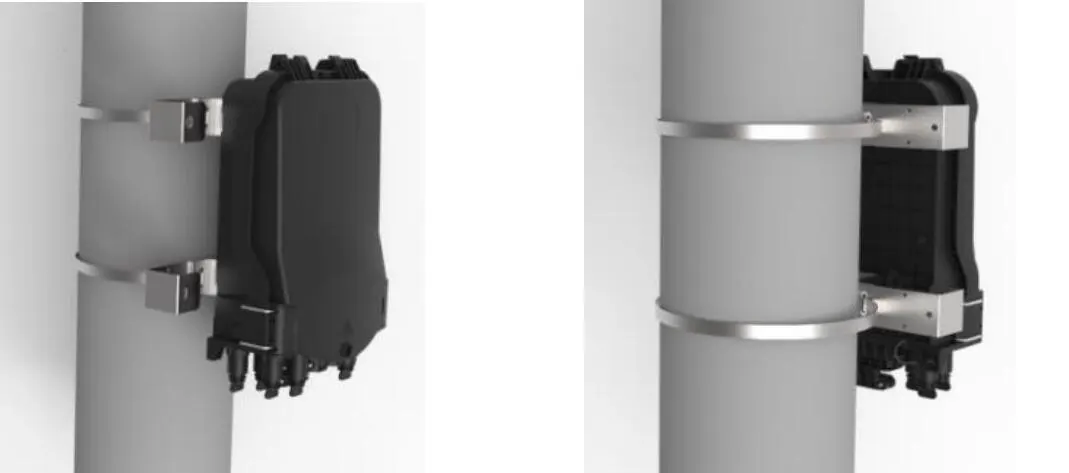

Átadja a karikagyűrűt a hátsó lemez nyílásán, és rögzítse a távközlési pólusra

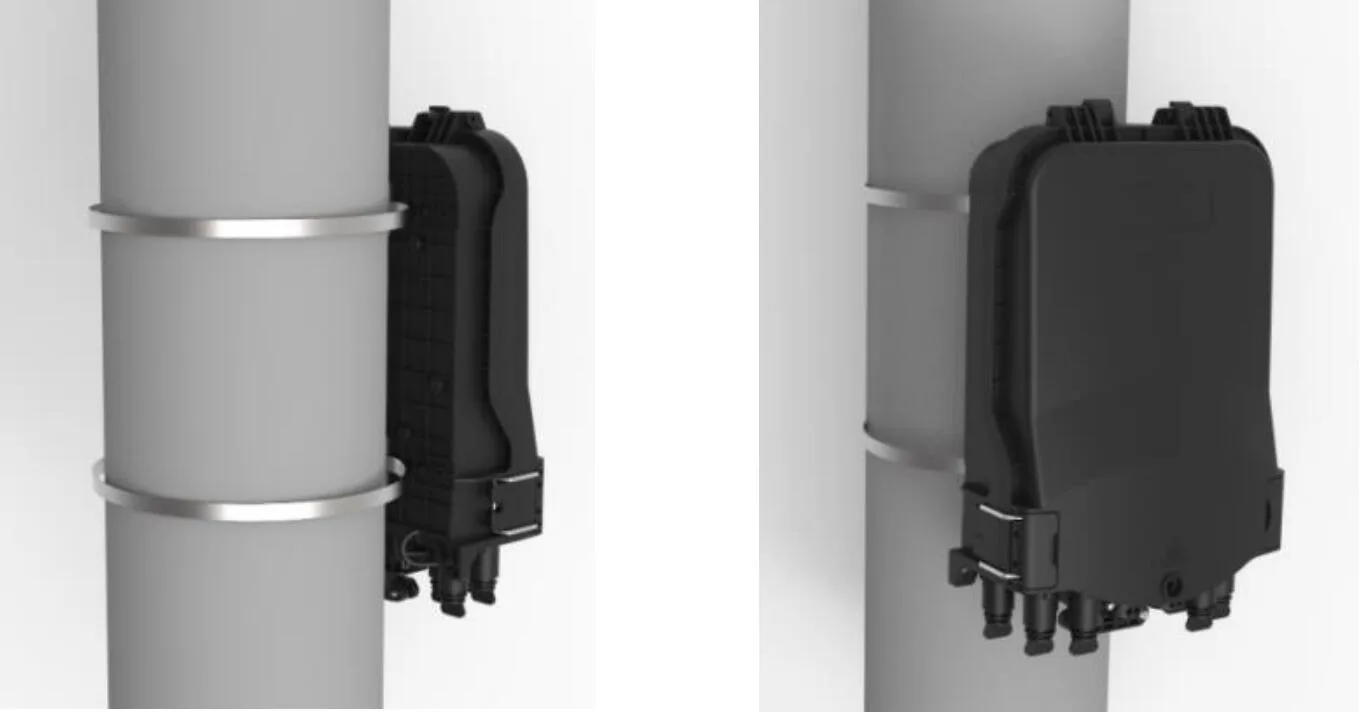

Rúdra szerelt telepítés

7.3 A felső szerkezet

Kapcsolja be a kettőt a huzalra lógott felső házra, majd csavarozva, majd megakadályozza, hogy az eset leesjen.

A felső szerkezet

7.4 Falra szerelt telepítés (csepp kábeltároló tálcával)

Fúrjon be 4 lyukat a falba a csepp kábel -tároló tálca rögzítő lyuk mérete szerint, helyezze a φ 7.5 * 40 tágulási dugót, helyezze a dobozt, hogy megfeleljen a lyukaknak, és rögzítse a csavarokkal.

Falra szerelt telepítés (csepp kábeltároló tálcával)

7.5 Párárra szerelt telepítés (csepp kábeltároló tálcával)

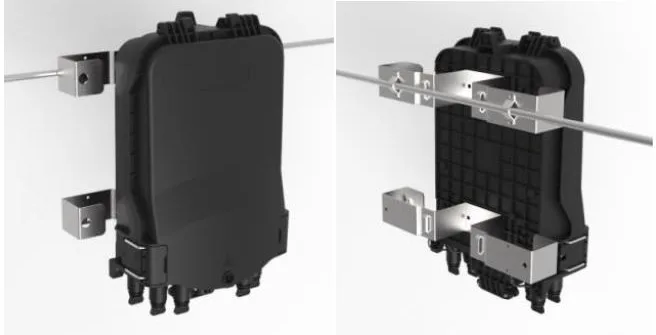

Haladjon át a rozsdamentes acél övet a csepp kábel -tároló tálca nyílásán, és rögzítse a pólusra csatkal.

Rúdra szerelt telepítés (csepp kábeltároló tálcával)

7.6 Arovera-szerelt telepítés (csepp kábeltároló tálcával)

A kis fémlemez segítségével rögzítse az elosztó dobozt a messengerhez.

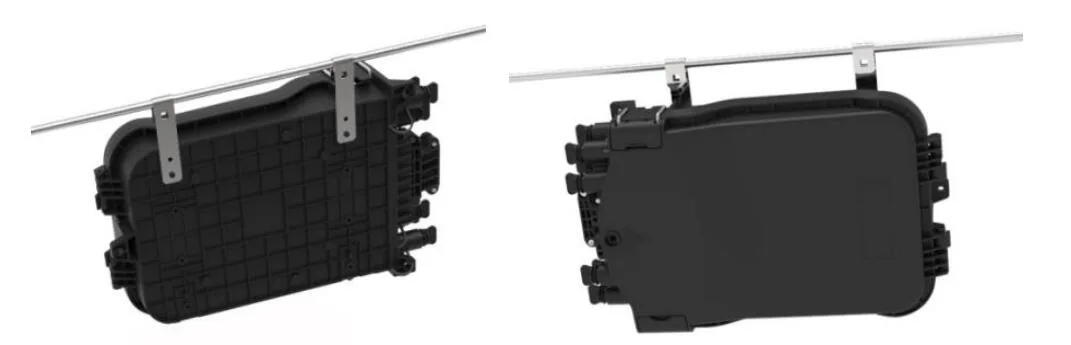

Aerial-szerelt telepítés (csepp kábeltároló tálcával)

8. csatlakozó működése

8.1 Előre csatlakoztatott adapter - A （E）

⚫ Forgassa el az óramutató járásával ellentétes irányban a szálas csatlakozó nyíl részét, és vegye ki a porsapkát.

⚫ A szálas csatlakozó nyíl része fent van, helyezze be a rostcsatlakozót az aljzatba, majd forgassa el a nyilat rész az óramutató járásával megegyezően.

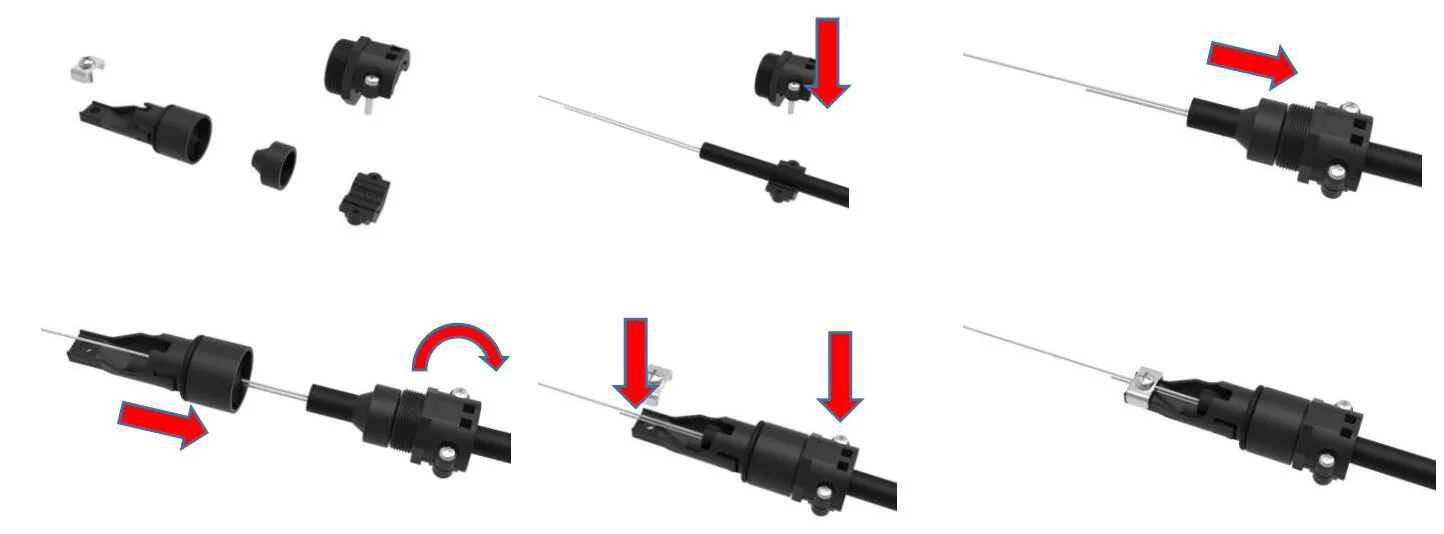

8.2 Előre csatlakoztatott adapter - B （XL）

⚫ Helyezze be az SC optikai szálas csatlakozó dugót a laza alkatrészeken, majd dugja be az adapterbe;

⚫ Telepítse az XL PRE -csatlakoztatott adapter hüvelyt az adapterre műanyag kulcsmal;

⚫ Helyezze be a bepattanó rugó dugóját a hüvelybe;

⚫ A kábelbilincset be kell szerelni, és a vonalnak közel kell lennie a dugóhoz;

⚫ Csavarja be a bőrkábel -szorító ülés sapkáját a hüvelyen az óramutató járásával megegyező irányban

8.3 Előre csatlakoztatott adapter - C

⚫ Tolja a tológyűrűt az optikai rost előre formált dugóján a nyíl irányában, hogy eltávolítsa a porsapkát; Nyomja meg a gombot, hogy vegye ki az adapter porsapkáját a nyíl irányában.

⚫ Az előkészített dugó testét igazítsa az adapter csatjával, amíg meg nem rögzül. Csatlakoztassa a két porfedelet ugyanúgy.

⚫ A telepített előregyártott dugó nyomja a tológyűrűt, hogy felszabadítsa a csatot, majd húzza hátra a főtestet.

8.4 Előre csatlakoztatott adapter - D

⚫ Forgassa el az előre csatlakoztatott dugót az óramutató járásával megegyező irányban, és nyissa ki az előcsatlakozó dugót és a porfedelet a nyíl irányába.

⚫ Csatlakoztassa az előcsatlakozott d dugót és az előre csatlakoztatott adaptert a nyíl irányába, és forgassa el a dugót az óramutató járásával megegyező irányban.

8.5 Előre csatlakoztatott adapter - E (A)

⚫ Forgassa el az előre csatlakoztatott dugót az óramutató járásával megegyező irányban, és nyissa ki az előcsatlakozó dugót és a porfedelet a nyíl irányába

⚫ Csatlakoztassa az előzetes csatlakoztatott dugót és az előzetes csatlakoztatott adaptert a nyíl irányába, és forgassa el a dugót az óramutató járásával megegyező irányban.

8.6 Előre csatlakoztatott adapter -F

⚫ Helyezze be az SC optikai szálas csatlakozó dugót a laza alkatrészeken, majd dugja be az adapterbe;

⚫ Telepítse az XL PRE -csatlakoztatott adapter hüvelyt az adapterre műanyag kulcsmal;

⚫ Helyezze be a bepattanó rugó dugóját a hüvelybe;

⚫ A kábelbilincset be kell szerelni, és a vonalnak közel kell lennie a dugóhoz;

⚫ Csavarja be a bőrkábel -szorító üléssapkát a hüvelyen az óramutató járásával megegyező irányban.

8.7 Előre csatlakoztatott adapter - G
