Előre-csatlakoztatott száloptikai kábelelosztó doboz GFS-8BY & -1

1. Általános

1.1 Leírás

Az előre-csatlakoztatott optikai elosztó dobozként a legfejlettebb FTTX hálózati elosztó csomópont berendezések gyors és megbízható kapcsolatot, jó védelmet és kezelést biztosítanak az FTTX hálózat számára.

1.2 A szabványok megfelelnek

A kínált termelést a következő szabványok szerint tervezték, gyártják és tesztelik:

1.3 Alkalmazási környezet

2. Jellemzők

1. Az alsó héjat és a felső burkolatot főzőlap -hegesztéssel hegesztik, ami nem leszerelhető.

2. Anyag: pp.

3. Nedvességálló, vízálló, porálló, öregedésgátló.

4. Védelmi szint az IP68 -ig.

5.

6. Telepítési módszer: pólusra szerelt, légi szerelt, falra szerelt.

7. Felszerelhető csepp kábeltároló tálcával, hogy megfeleljen a 30 méteres 5 mm -es kábel tárolásának.

3. Műszaki adatok

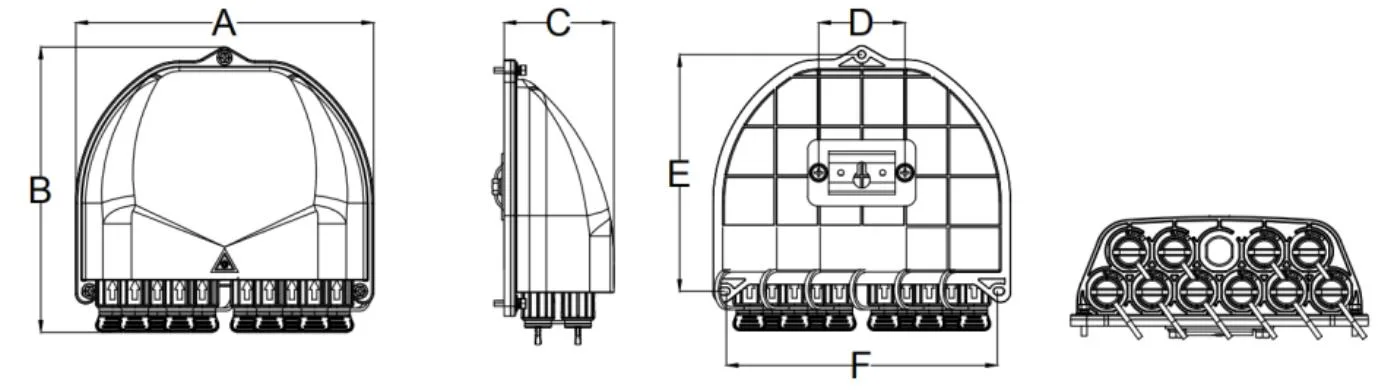

3.1 Mechanikai előírások

4. Konfiguráció

Fő optikai paraméterek

A fenti táblázatban bemutatott optikai paraméterek alapértelmezett értékek, és a követelmények szerint testreszabhatók.

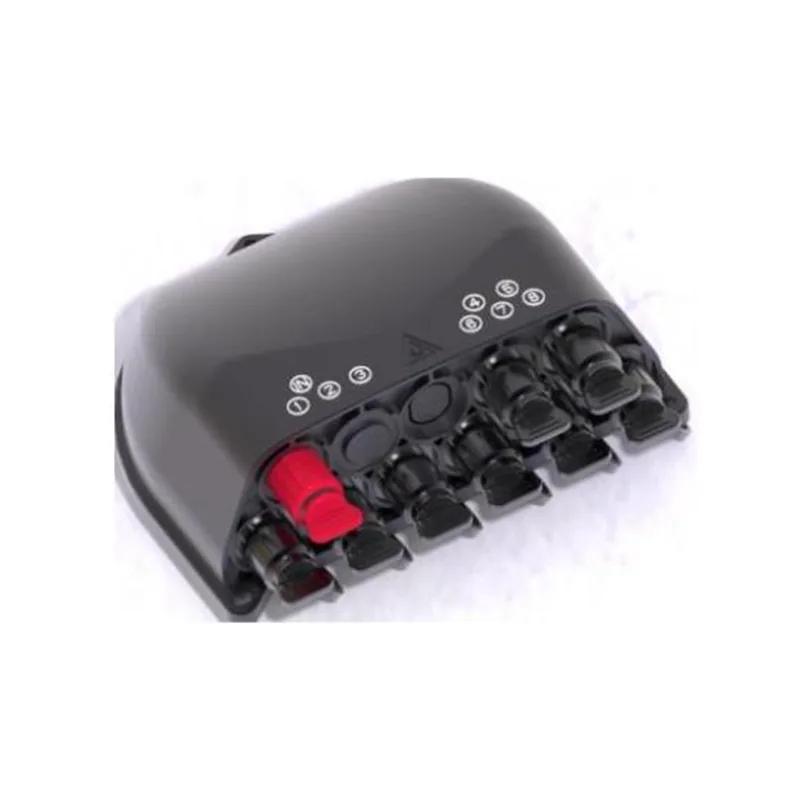

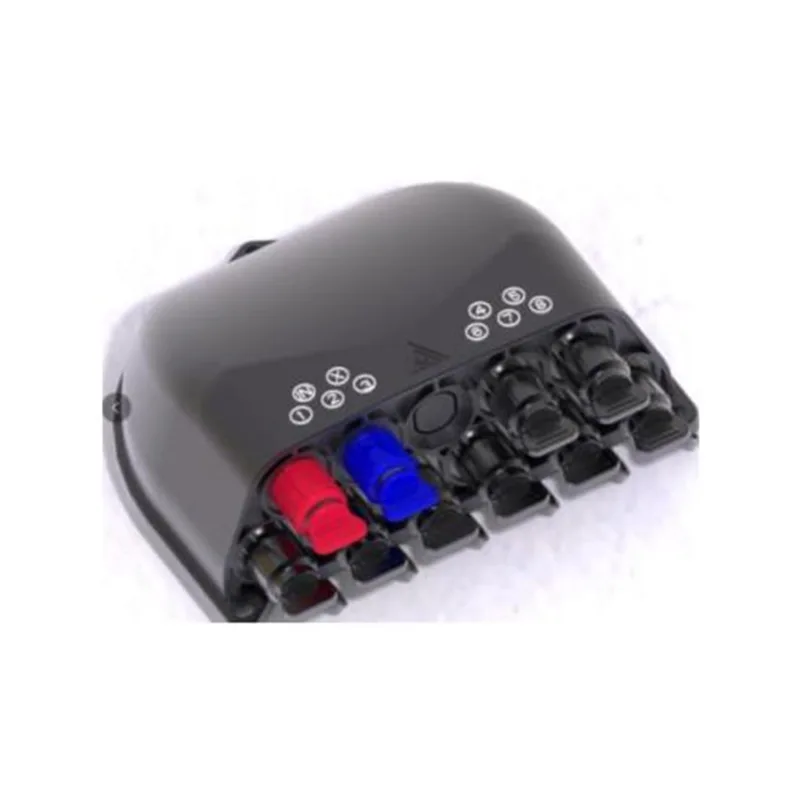

5. Termékkép

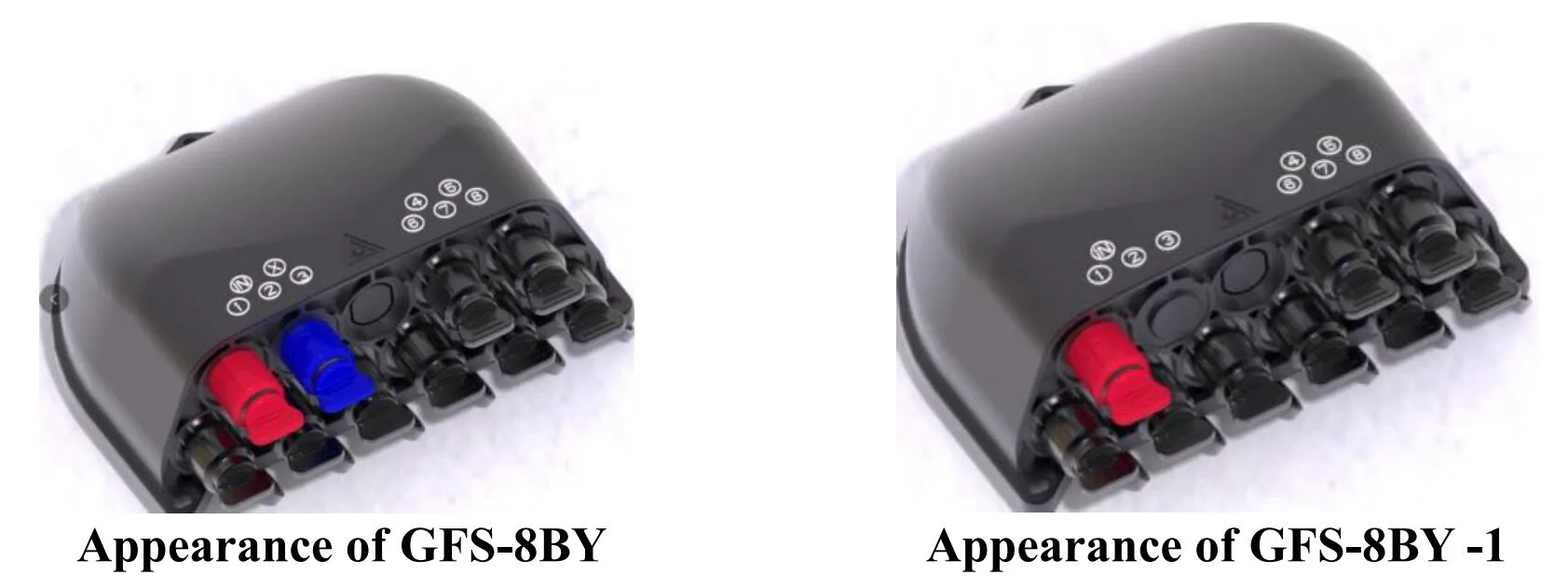

5.1 Termékkábel módjai:

PLC a tetején, FBT az alján

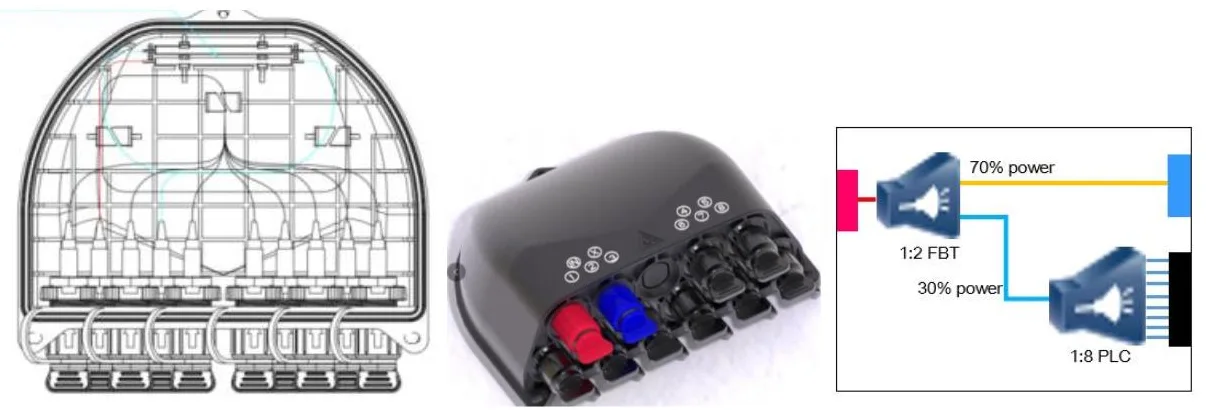

GFS-8BY (1 * 2 FBT + 1 * 8 PLC Splitter Cable Ways)

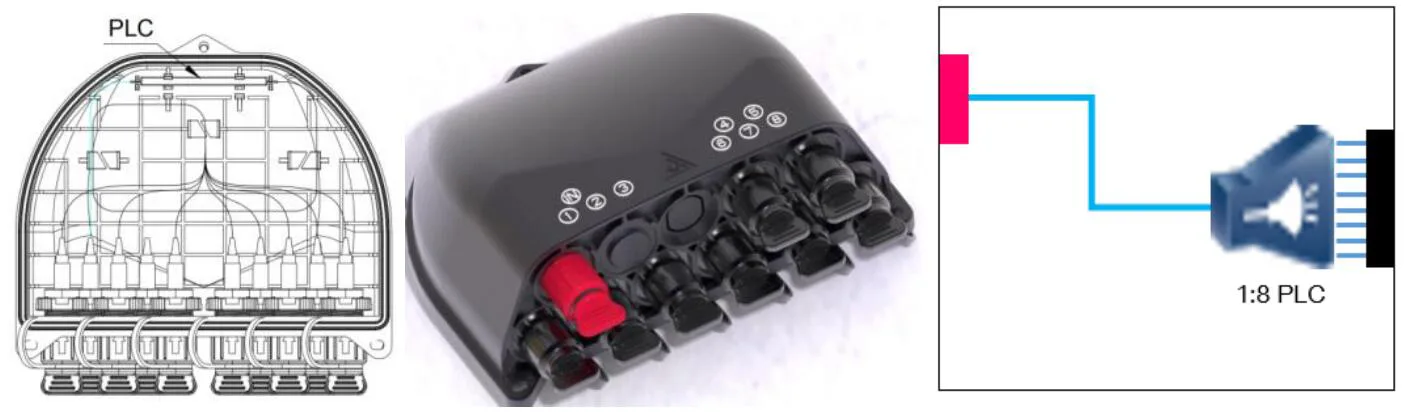

GFS-8BY-1 (1 * 8 PLC Splitter Cable Ways)

5.2 Konfiguráció

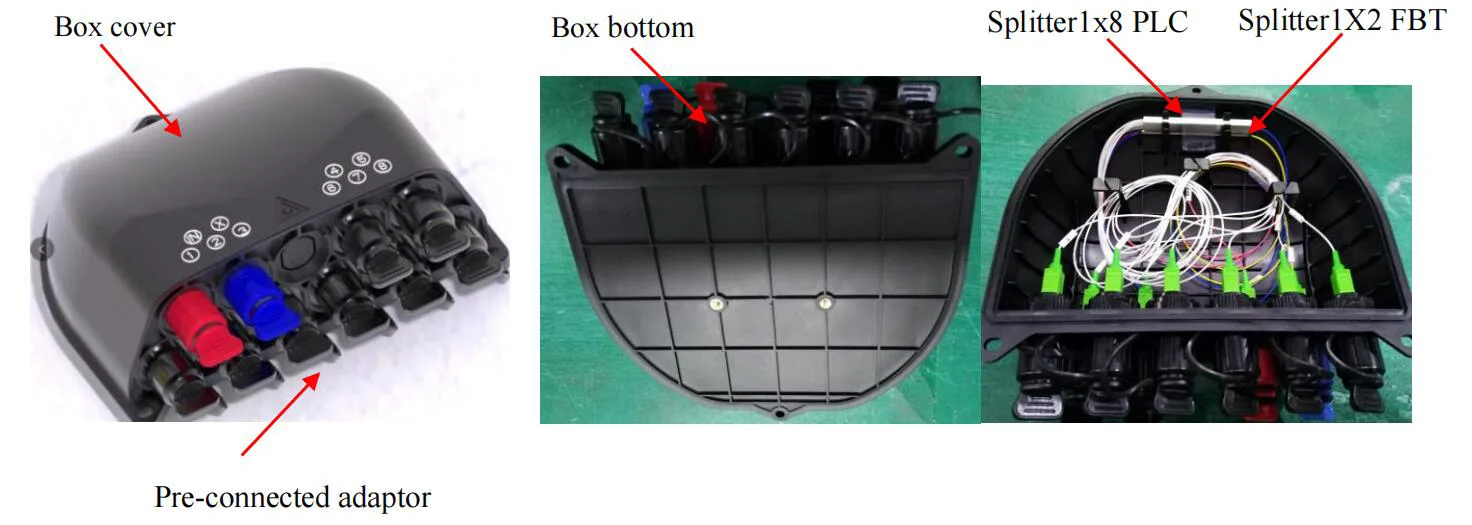

5.2.1 Fő alkatrészek

5.2.2 kiegészítők

Nem.	Alkatrész neve	Referencia kép	Egység	Mennyiség	Megjegyzés
1	A felhasználók manualis	/	PC -k	1	-Ben
2	Osztóvizsgálati jelentés	/	PC -k	1	-Ben

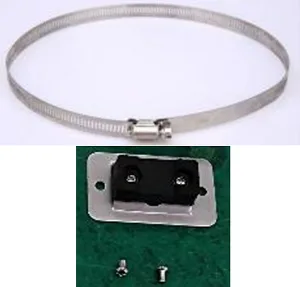

3	Falra szerelt készlet		készlet	1	Opcionális, mint az ügyfélé kér

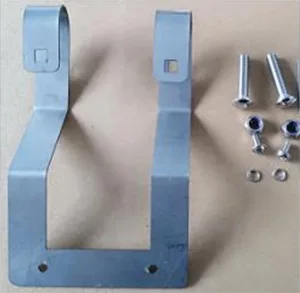

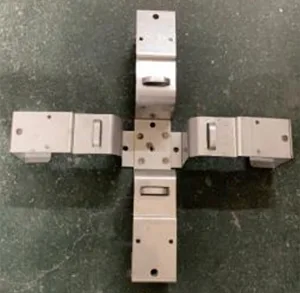

4	Rúdra szerelt készlet		készlet	1	Opcionális, mint az ügyfélé kér
5	Légi készülékre szerelt készlet		készlet	1	Opcionális, mint az ügyfélé kér

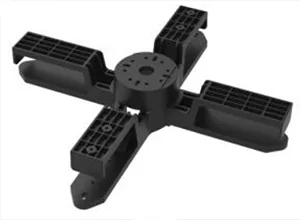

6	Cseppkábel tárolótálca		készlet	1	Opcionális, mint az ügyfélé kér
7	Cseppkábel tárolótálca		készlet	1	Opcionális, mint az ügyfélé kér

6. Környezeti jellemzők

Ez a termék megfelel az ROHS környezetvédelmi irányelvnek, és az ólom, a kadmium, a higany, a hexavalent króm, a polibrómozott bifenil (PBB) (PBB) és a polibrómozott difenil -éter (PBDE) tartalma nem haladja meg a limitet.

7. Telepítés

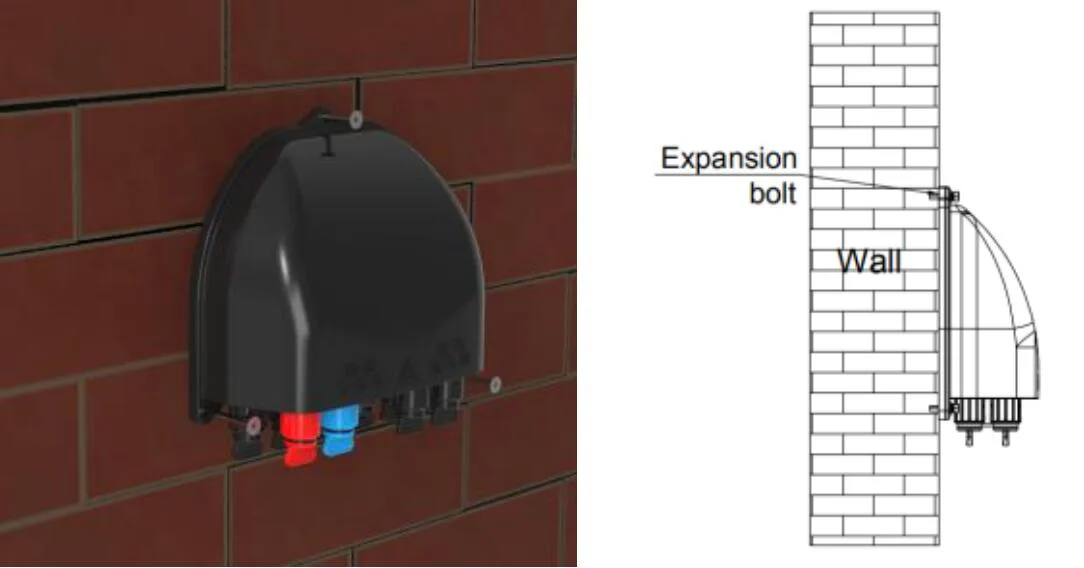

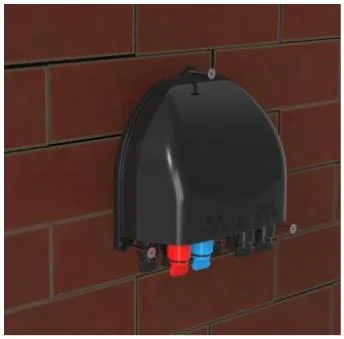

7.1. Falra szerelt telepítés

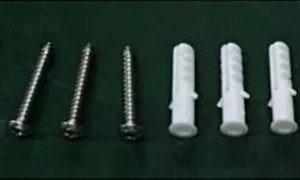

Fúrjon be 3 lyukat a falba a méret szerint, helyezze a φ7.5*40 tágulási dugót, helyezze a dobozt, hogy megfeleljen a lyukaknak, és csavarokat használjon a rögzítéshez.

Falra szerelt telepítés

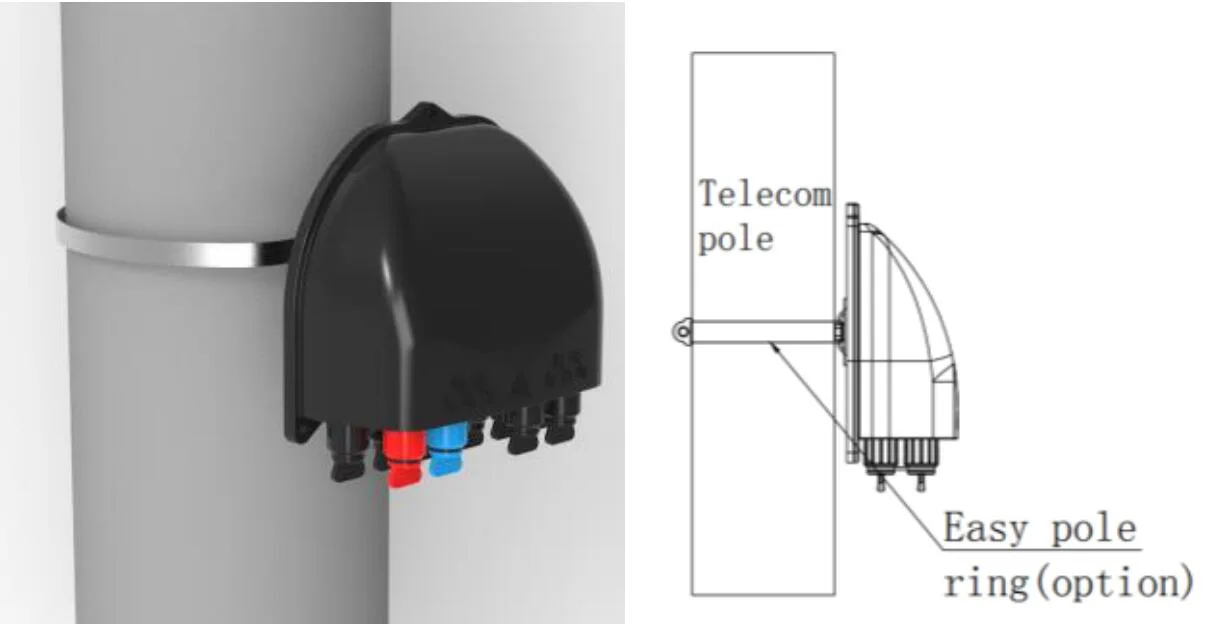

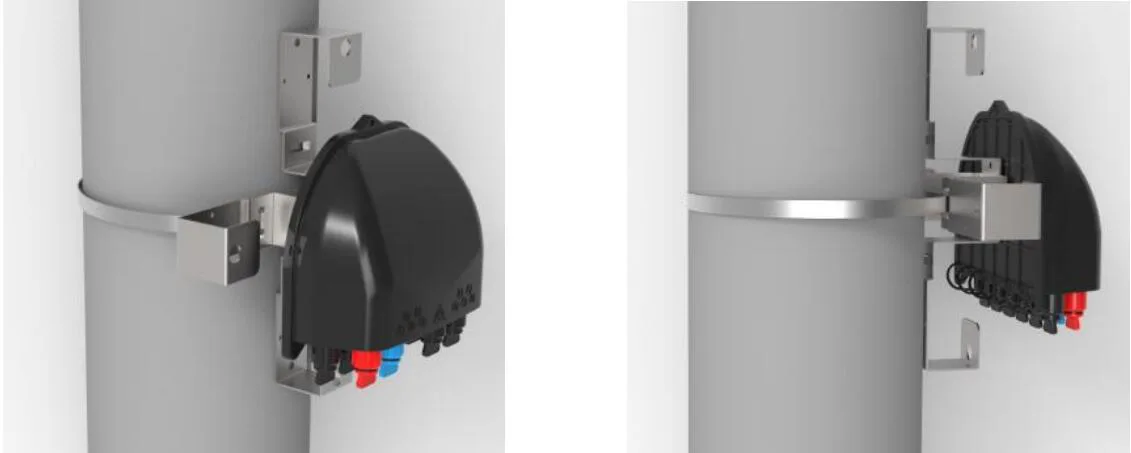

7.2. Rúdra szerelt telepítés

Átadja a karikagyűrűt a hátsó lemez nyílásán, és rögzítse a távközlési pólusra

Rúdra szerelt telepítés

7.3. Falra szerelt telepítés (csepp kábeltároló tálcával)

Fúrjon be 4 lyukat a falba a csepp kábeltároló tálca rögzítő lyuk méretének megfelelően, helyezze a tágulási dugót φ 8 * 40, helyezze a dobozt, hogy megfeleljen a lyukaknak, és rögzítse a csavarokkal.

Falra szerelt telepítés (csepp kábeltároló tálcával

7.4. Rúdra szerelt telepítés (csepp kábeltároló tálcával)

Haladjon át a rozsdamentes acél övet a csepp kábel -tároló tálca nyílásán, és rögzítse a pólusra csatkal.

Rúdra szerelt telepítés (csepp kábeltároló tálcával)

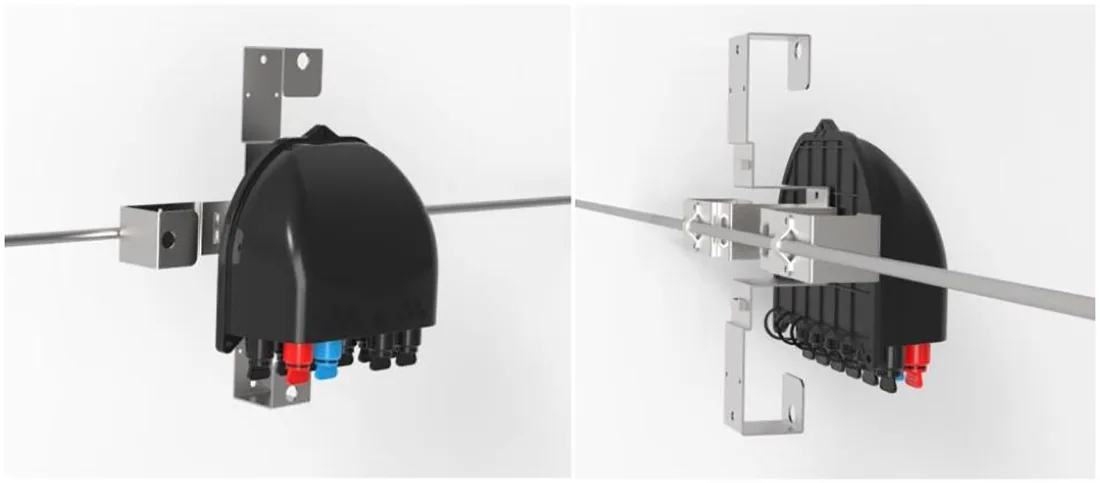

7.5. Aerial-szerelt telepítés (csepp kábeltároló tálcával)

A kis fémlemez segítségével rögzítse az elosztó dobozt a messengerhez.

Aerial-szerelt telepítés (csepp kábeltároló tálcával)

8. csatlakozó működése

8.1 Előre csatlakoztatott adapter - A （E）

⚫ Forgassa el az óramutató járásával ellentétes irányban a szálas csatlakozó nyíl részét, és vegye ki a porsapkát.

⚫ A szálas csatlakozó nyíl része fent van, helyezze be a rostcsatlakozót az aljzatba, majd forgassa el a nyilat rész az óramutató járásával megegyezően.

8.2 Előre csatlakoztatott adapter - B （XL）

⚫ Helyezze be az SC optikai szálas csatlakozó dugót a laza alkatrészeken, majd dugja be az adapterbe;

⚫ Telepítse az XL PRE -csatlakoztatott adapter hüvelyt az adapterre műanyag kulcsmal;

⚫ Helyezze be a bepattanó rugó dugóját a hüvelybe;

⚫ A kábelbilincset be kell szerelni, és a vonalnak közel kell lennie a dugóhoz;

⚫ Csavarja be a bőrkábel -szorító ülés sapkáját a hüvelyen az óramutató járásával megegyező irányban

8.3 Előre csatlakoztatott adapter - C

⚫ Tolja a tológyűrűt az optikai rost előre formált dugóján a nyíl irányában, hogy eltávolítsa a porsapkát; Nyomja meg a gombot, hogy vegye ki az adapter porsapkáját a nyíl irányában.

⚫ Az előkészített dugó testét igazítsa az adapter csatjával, amíg meg nem rögzül. Csatlakoztassa a két porfedelet ugyanúgy.

⚫ A telepített előregyártott dugó nyomja a tológyűrűt, hogy felszabadítsa a csatot, majd húzza hátra a főtestet.

8.4 Előre csatlakoztatott adapter - D

⚫ Forgassa el az előre csatlakoztatott dugót az óramutató járásával megegyező irányban, és nyissa ki az előcsatlakozó dugót és a porfedelet a nyíl irányába.

⚫ Csatlakoztassa az előcsatlakozott d dugót és az előre csatlakoztatott adaptert a nyíl irányába, és forgassa el a dugót az óramutató járásával megegyező irányban.

8.5 Előre csatlakoztatott adapter - E (A)

⚫ Forgassa el az előre csatlakoztatott dugót az óramutató járásával megegyező irányban, és nyissa ki az előcsatlakozó dugót és a porfedelet a nyíl irányába

⚫ Csatlakoztassa az előzetes csatlakoztatott dugót és az előzetes csatlakoztatott adaptert a nyíl irányába, és forgassa el a dugót az óramutató járásával megegyező irányban.

8.6 Előre csatlakoztatott adapter -F

⚫ Helyezze be az SC optikai szálas csatlakozó dugót a laza alkatrészeken, majd dugja be az adapterbe;

⚫ Telepítse az XL PRE -csatlakoztatott adapter hüvelyt az adapterre műanyag kulcsmal;

⚫ Helyezze be a bepattanó rugó dugóját a hüvelybe;

⚫ A kábelbilincset be kell szerelni, és a vonalnak közel kell lennie a dugóhoz;

⚫ Csavarja be a bőrkábel -szorító üléssapkát a hüvelyen az óramutató járásával megegyező irányban.

9. csomag
