Előre-csatlakoztatott száloptikai kábelelosztó doboz GFS-16SX

1. Általános

1.1 Leírás

Az előre-csatlakoztatott optikai elosztó dobozként a legfejlettebb FTTX hálózati elosztó csomópont berendezések gyors és megbízható kapcsolatot, jó védelmet és kezelést biztosítanak az FTTX hálózat számára.

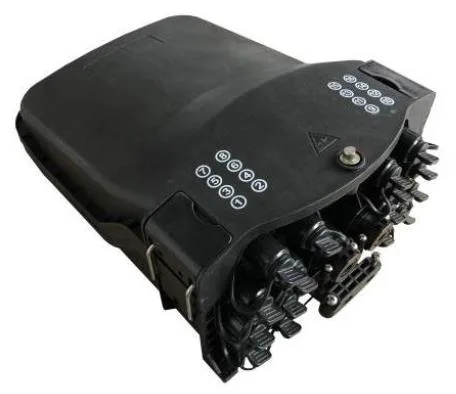

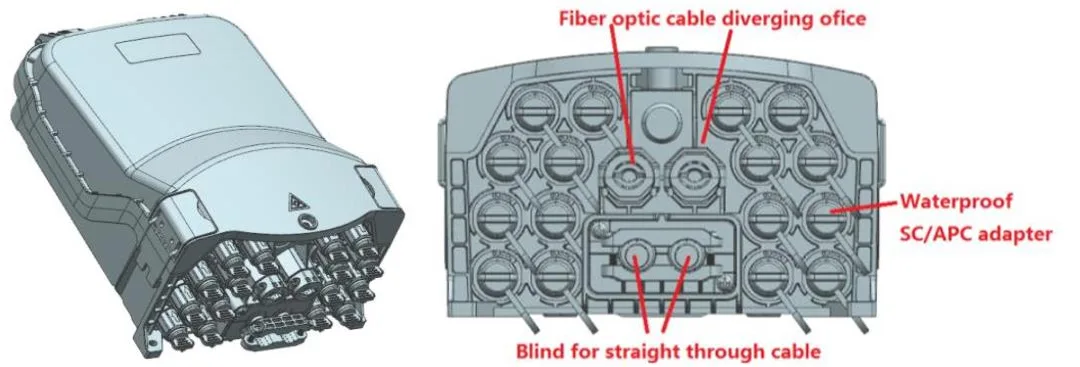

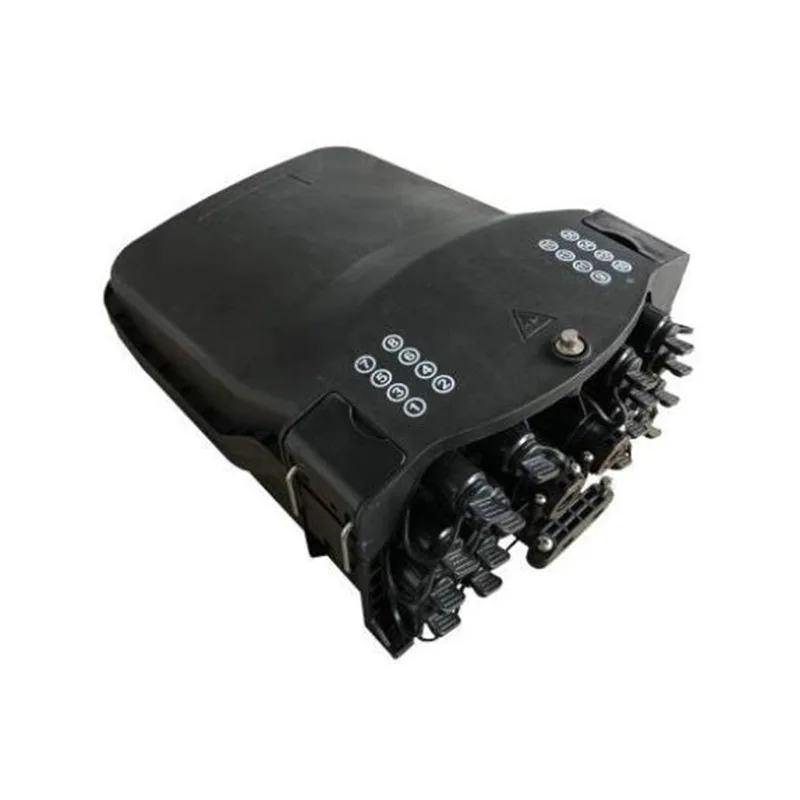

A GFS-16SX megjelenése

1.2 A szabványok megfelelnek

A kínált termelést a következő szabványok szerint tervezték, gyártják és tesztelik:

1.3 Alkalmazási környezet

2. Jellemzők

1. fejlett szerkezeti tervezés, könnyű működés és ésszerű útválasztás.

2. Anyag: PP+GF.

3. Nedvességálló, vízálló, porálló, öregedésgátló.

4. Védelmi szint az IP65 -ig.

5.

6. Különböző illesztési tálcák állnak rendelkezésre.

7. Telepítési módszer: Pole-szerelt, légi szerelt, falra szerelt.

8. Felszerelhető csepp kábeltároló tálcával, hogy megfeleljen az 50 méteres 5 mm -es kábel tárolásának.

3. Műszaki adatok

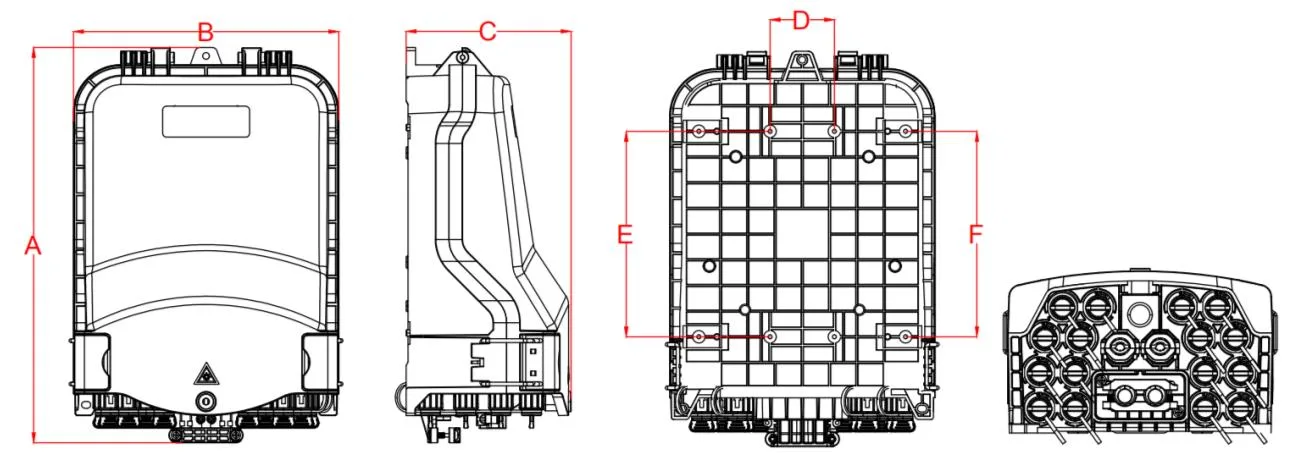

3.1 Mechanikai előírások

4. Konfiguráció

4.1 Fő optikai paraméterek

A fenti táblázatban bemutatott optikai paraméterek alapértelmezett értékek, és a követelmények szerint testreszabhatók.

5. Termékkép

5.1 Termékkábel módjai:

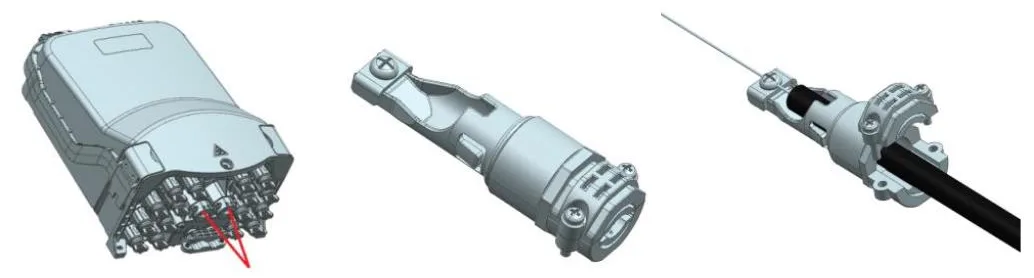

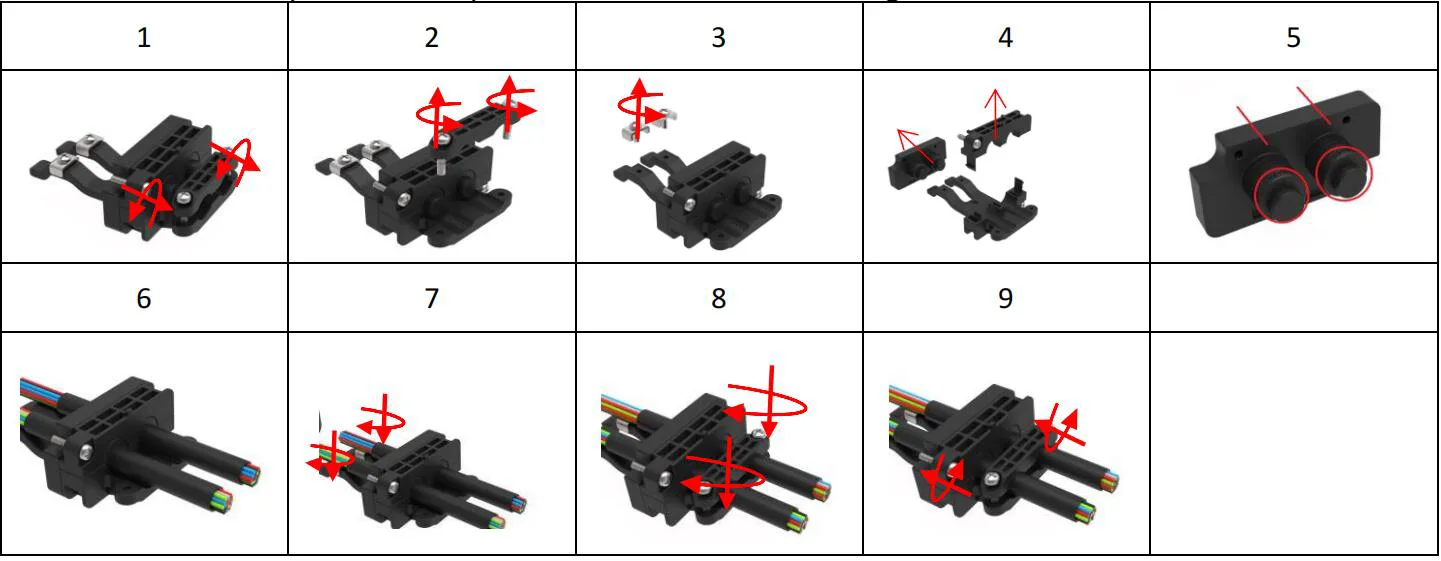

5.2 Gyors dugó

1. Lazítsa meg a csavart, és távolítsa el a csatlakozást.

2. Lazítsa meg a csavart és távolítsa el a nyomólapot.

3. Lazítsa meg az erősítőtag kompressziós lemezének csavarját.

4. Távolítsa el a gumi dugót és a műanyag alkatrészeket.

5. Vágja le a gumi dugót a szükséges kábelméret szerint.

6. Haladja át a lecsupaszított kábelt a gumi dugón, és szerelje össze a kábelt a gumi dugóval.

7. Vezesse be az erőtagot a fedélbe, nyomja meg a nyomólapot, és húzza meg a csavart az erőtag rögzítéséhez.

8. Nyomja le a nyomólemezt, és húzza meg a csavart az optikai kábel rögzítéséhez.

9. Nyomja be az alkatrészeket optikai kábellel az aljára, és húzza meg a csavarokat.

5.3 Száloptikai kábel bifurkációja

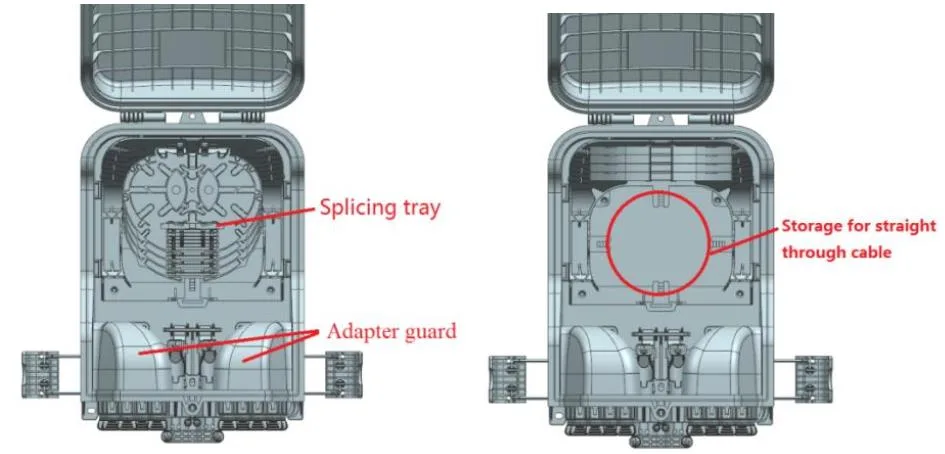

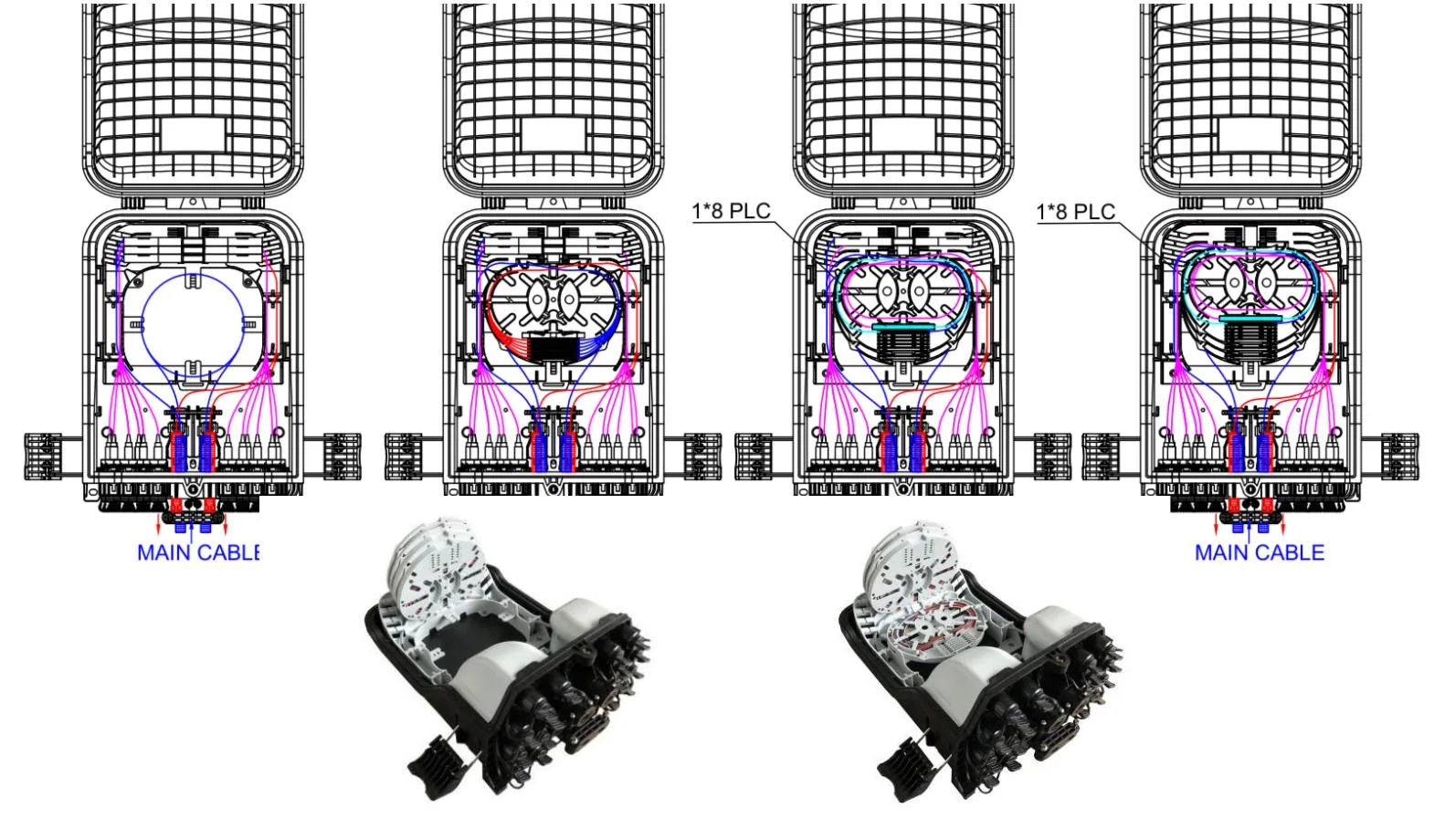

5.4 Termékkábel módjai

GFS-16SX útválasztási diagram

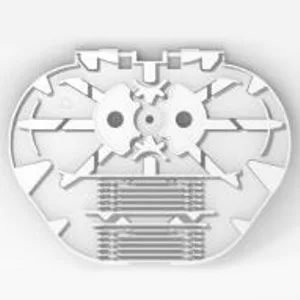

5.5 A tálca splicing tálca

Tétel	A tálca splicing a	A B illesztési tálca b	Osztó tálca A-1	CLICHINGE CLAY C
Méretek (H*w*d, mm)	134*104*8	134*104*4	134*104*8
Nettó súly (kg)	0.021	0.015	0.021
Kép
Szín	Ral7035	Ral7035	Ral7035
Anyag	PC+ABS	PC+ABS	PC+ABS
Egy tálca illesztési képessége (magok)	12 (2 réteg hőcsökkentő védőhüvely)	8 (1 réteg hőcsökkentő védőhüvely)	6 (2 réteg hőcsökkentő védőhüvely)
Egy tálca elosztó kapacitása (PC -k)	1 (PLC 1x2, 1x4, 1x8, 0,9 mm szál, 60x7x4 mm)	/	1  (PLC 1x16, 0,9 mm -es rost, 60x12x4 mm)
Maximum (PCS)	4	8	4
Alapértelmezés (PCS)	2	/	/
Megjegyzés: 1. A fenti tálcák a követelmények szerint keverhetők. 2. Konfigurációs szabályok: 1A = 2B = 2C = 1D = 1E = 2F 3.

Tétel	CLICHINGE CLAY C	Tálca splicing tálcája	A tálca splicing e	E-1 tálca splicing tálca
Méretek (H* W*d, mm)	136*104*4	136*104*8	135*125*8	135*125*8
Nettó súly (kg)	0.018	0.024	0.033	0.033
Kép
Szín	Ral7035	Ral7035	Ral7035	Ral7035
Anyag	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Egy tálca illesztési képessége (magok)	12 (1 réteg hőcsökkentő védőhüvely)	24 (2 réteg hőcsökkentő védelmi hüvely)	24 (2 réteg hőcsökkentő védelmi hüvely)	18 (2 réteg hőcsökkentő védelmi hüvely)
Egy tálca elosztó kapacitása (PC -k)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9 mm szál, 60x7x4 mm)	1 (PLC 1x16, 0,9 mm -es rost, 60x12x4 mm)
Maximum (PCS)	8	4	4	4
Alapértelmezés (PCS)	/	/	/	/
Jegyzet: 1. A fenti tálcák a követelmények szerint keverhetők. 4. Konfigurációs szabályok: 1A = 2B = 2C = 1D = 1E = 2F 3.A szálas korongok típusai folyamatosan növekednek

5.3 kiegészítők

Nem.	Alkatrész neve	Referencia kép	Egység	Mennyiség	Megjegyzés
1	A felhasználók manualis	/	PC -k	1	-Ben
2	Osztóvizsgálati jelentés	/	PC -k	1	-Ben
3	Kulcsfontosságú		PC -k	1	„D” típus
4	Hőhúzható védelmi hüvely		PC -k	16	L = 45 mm, Opcionális, mint az ügyfél kérése
5	Nejlon kábel nyakkendő		PC -k	10	3x100 mm
6	Csupasz rostvédő cső		PC -k	1	OD5mm x 50 cm
7	Falra szerelt készlet		készlet	1	Opcionális, mint az ügyfél kérése. Bővített műanyag dugó φ7,5x40 mm, Phillips öncsapó csavarok M5x40mm.
8	Rúdra szerelt készlet		készlet	1	Opcionális, mint az ügyfél kérése
9	Légi készülékre szerelt készlet		készlet	1	Opcionális, mint az ügyfél kérése
10	Drop Kábel -tároló tálca		PC -k	2	Opcionális, mint az ügyfél kérése

6. Környezeti jellemzők

Ez a termék megfelel az ROHS környezetvédelmi irányelvnek, és az ólom, a kadmium, a higany, a hexavalent króm, a polibrómozott bifenil (PBB) és a polibrómozott difenil -éter (PBDE) tartalma nem haladja meg a határértéket.

7. Telepítés

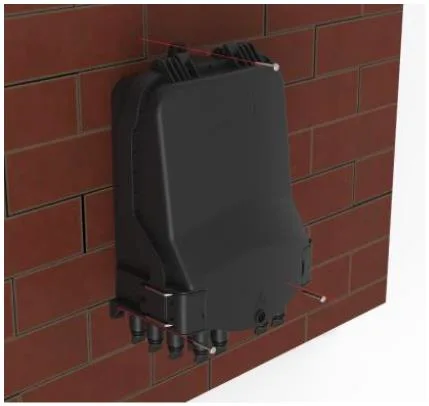

7.1. Falra szerelt telepítés

Fúrjon be 3 lyukat a falba a 2. táblázat méretének megfelelően, helyezze a bővítő dugó 7.5*40 -et, helyezze a dobozt, hogy megfeleljen a lyukaknak, és csavarokat használjon a rögzítéshez.

Falra szerelt telepítés

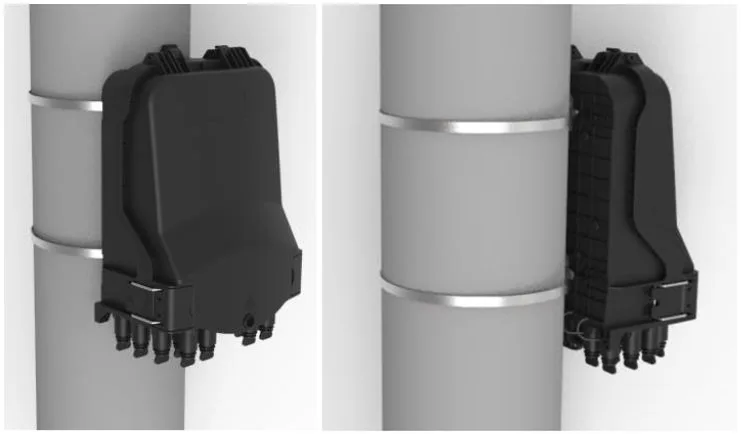

7.2. Rúdra szerelt telepítés

Átadja a karikagyűrűt a hátsó lemez nyílásán, és rögzítse a távközlési pólusra

Rúdra szerelt telepítés

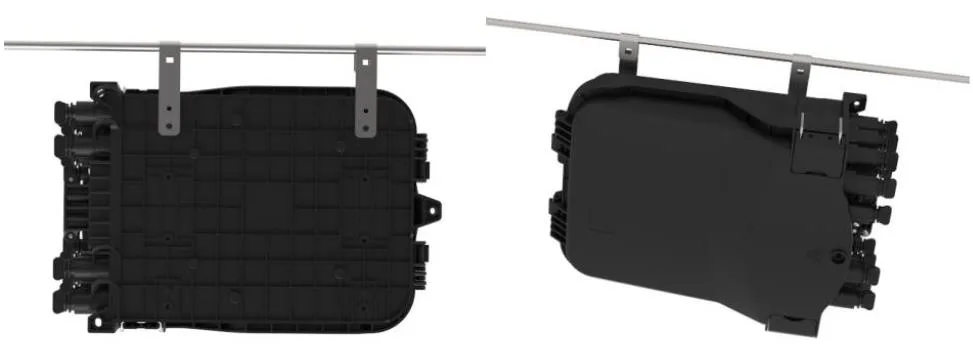

7.3 A felső szerkezet

Kösse össze a kettőt a huzalra lógott felső házra, majd csavarozva, megakadályozza az eset leesését. (6. kép)

A felső szerkezet

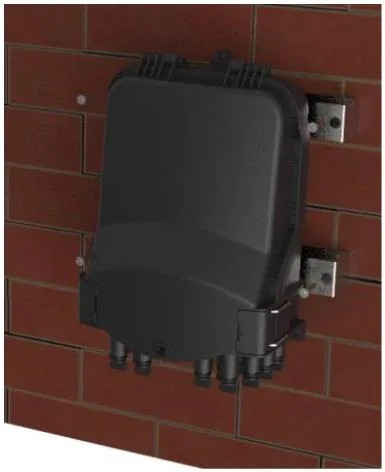

7.4 Falra szerelt telepítés (csepp kábeltároló tálcával)

Fúrjon be 4 lyukat a falba a csepp kábel -tároló tálca rögzítő lyuk mérete szerint, helyezze a φ 7.5 * 40 tágulási dugót, helyezze a dobozt, hogy megfeleljen a lyukaknak, és rögzítse a csavarokkal.

Falra szerelt telepítés (csepp kábeltároló tálcával)

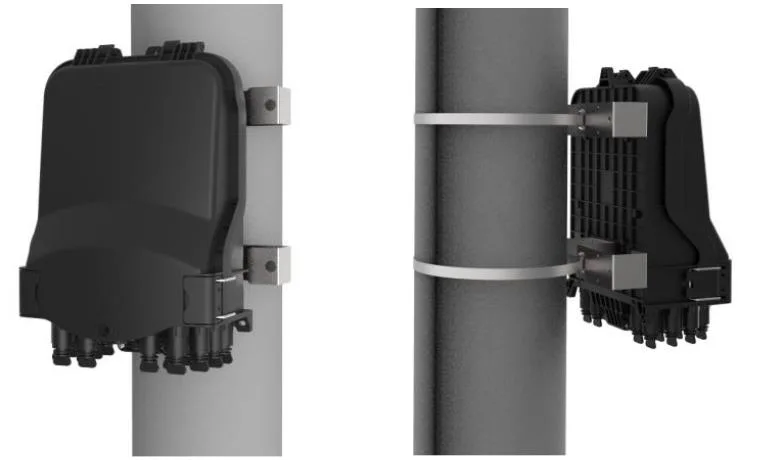

7.5 Párárra szerelt telepítés (csepp kábeltároló tálcával)

Haladjon át a rozsdamentes acél övet a csepp kábel -tároló tálca nyílásán, és rögzítse a pólusra csatkal.

Rúdra szerelt telepítés (csepp kábeltároló tálcával)

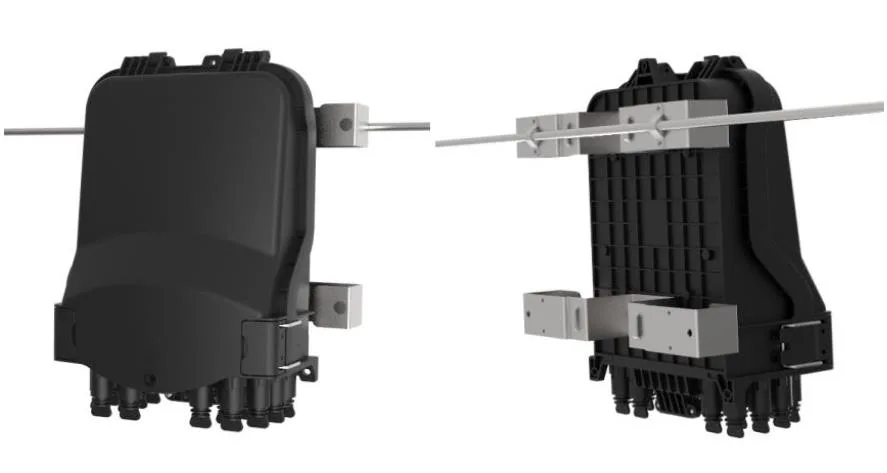

7.6. Aerial-szerelt telepítés (csepp kábeltároló tálcával)

A kis fémlemez segítségével rögzítse az elosztó dobozt a messengerhez.

Aerial-szerelt telepítés (csepp kábeltároló tálcával)

8. csatlakozó működése

8.1 Előre csatlakoztatott adapter - A （E）

⚫ Forgassa el az óramutató járásával ellentétes irányban a szálas csatlakozó nyíl részét, és vegye ki a porsapkát.

⚫ A szálas csatlakozó nyíl része fent van, helyezze be a rostcsatlakozót az aljzatba, majd forgassa el a nyilat rész az óramutató járásával megegyezően.

8.2 Előre csatlakoztatott adapter - B （XL）

⚫ Helyezze be az SC optikai szálas csatlakozó dugót a laza alkatrészeken, majd dugja be az adapterbe;

⚫ Telepítse az XL PRE -csatlakoztatott adapter hüvelyt az adapterre műanyag kulcsmal;

⚫ Helyezze be a bepattanó rugó dugóját a hüvelybe;

⚫ A kábelbilincset be kell szerelni, és a vonalnak közel kell lennie a dugóhoz;

⚫ Csavarja be a bőrkábel -szorító ülés sapkáját a hüvelyen az óramutató járásával megegyező irányban

8.3 Előre csatlakoztatott adapter - C

⚫ Tolja a tológyűrűt az optikai rost előre formált dugóján a nyíl irányában, hogy eltávolítsa a porsapkát; Nyomja meg a gombot, hogy vegye ki az adapter porsapkáját a nyíl irányában.

⚫ Az előkészített dugó testét igazítsa az adapter csatjával, amíg meg nem rögzül. Csatlakoztassa a két porfedelet ugyanúgy.

⚫ A telepített előregyártott dugó nyomja a tológyűrűt, hogy felszabadítsa a csatot, majd húzza hátra a főtestet.

8.4 Előre csatlakoztatott adapter - D

⚫ Forgassa el az előre csatlakoztatott dugót az óramutató járásával megegyező irányban, és nyissa ki az előcsatlakozó dugót és a porfedelet a nyíl irányába.

⚫ Csatlakoztassa az előcsatlakozott d dugót és az előre csatlakoztatott adaptert a nyíl irányába, és forgassa el a dugót az óramutató járásával megegyező irányban.

8.5 Előre csatlakoztatott adapter - E (A)

⚫ Forgassa el az előre csatlakoztatott dugót az óramutató járásával megegyező irányban, és nyissa ki az előcsatlakozó dugót és a porfedelet a nyíl irányába

⚫ Csatlakoztassa az előzetes csatlakoztatott dugót és az előzetes csatlakoztatott adaptert a nyíl irányába, és forgassa el a dugót az óramutató járásával megegyező irányban.

8.6 előre csatlakoztatott adapter - SC

⚫ Helyezze be az SC optikai szálas csatlakozó dugót a laza alkatrészeken, majd dugja be az adapterbe;

⚫ Telepítse az XL PRE -csatlakoztatott adapter hüvelyt az adapterre műanyag kulcsmal;

⚫ Helyezze be a bepattanó rugó dugóját a hüvelybe;

⚫ A kábelbilincset be kell szerelni, és a vonalnak közel kell lennie a dugóhoz;

⚫ Csavarja be a bőrkábel -szorító üléssapkát a hüvelyen az óramutató járásával megegyező irányban.

8.7 Előre csatlakoztatott adapter - G

9. csomag

1 pc buborékzsákban, 420*350 mm;

1 pc egy kis kartonban, 340*230*150 mm, a bruttó súly 1,5 kg;

10db nagy hullámos kartonban, 480*360*805 mm, bruttó súly 16 kg.
