Előre-csatlakoztatott száloptikai kábelelosztó doboz GFS-016-007C

1. Általános

1.1 Leírás

Előre csatlakoztatott optikai elosztó doboz, mint a legfejlettebb FTTX hálózati elosztó csomópont berendezés, gyors és megbízható kapcsolatot, jó védelmet és kezelést biztosít az FTTX számára hálózat.

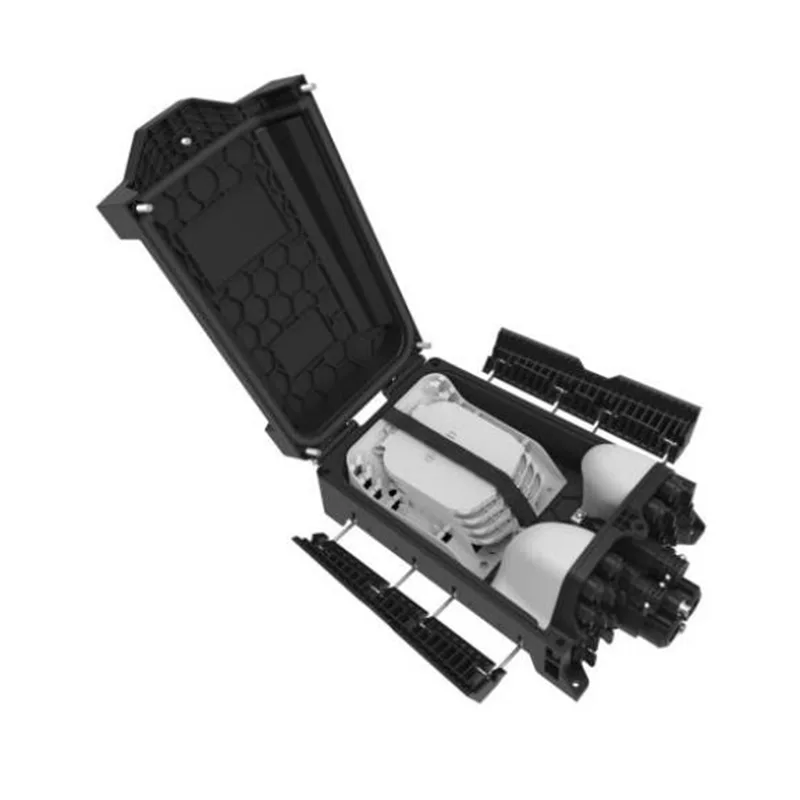

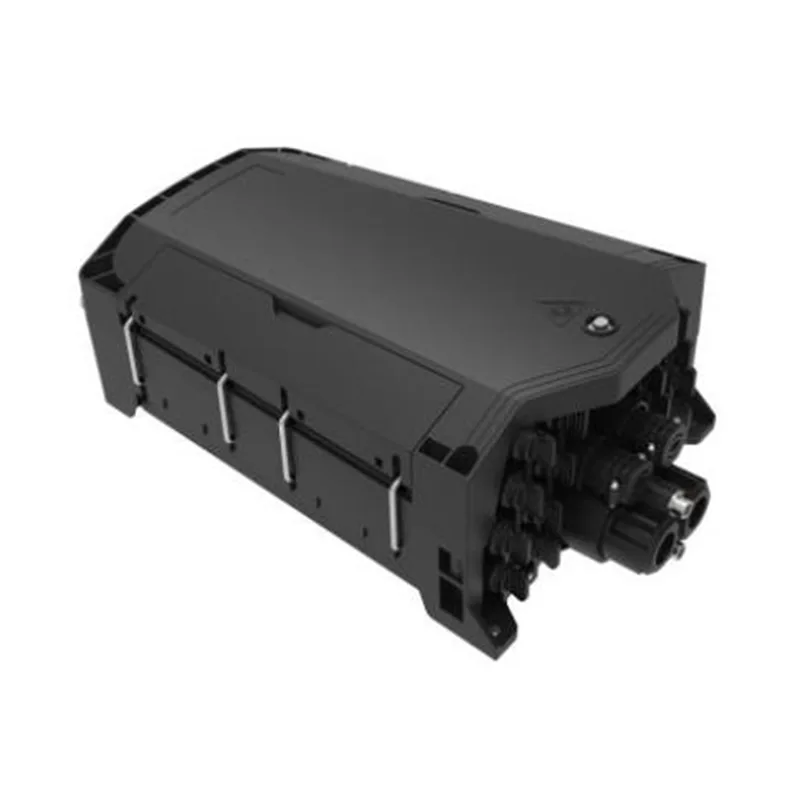

A GFS-016-007C megjelenése

1.2 A szabványok megfelelnek

A kínált termelést a következő szabványok szerint tervezték, gyártják és tesztelik:

1.3 Alkalmazási környezet

2. Jellemzők

1. Az alsó héjat és a felső burkolatot főzőlap -hegesztéssel hegesztik, ami nem leszerelhető.

2. Anyag: PP+GF.

3. Nedvességálló, vízálló, porálló, öregedésgátló.

4. Védelmi szint az IP68 -ig.

5.

6. Különböző típusú illesztési tálcák állnak rendelkezésre.

7. Telepítési módszer: Pole-szerelt, légi szerelt, falra szerelt.

3. Műszaki adatok

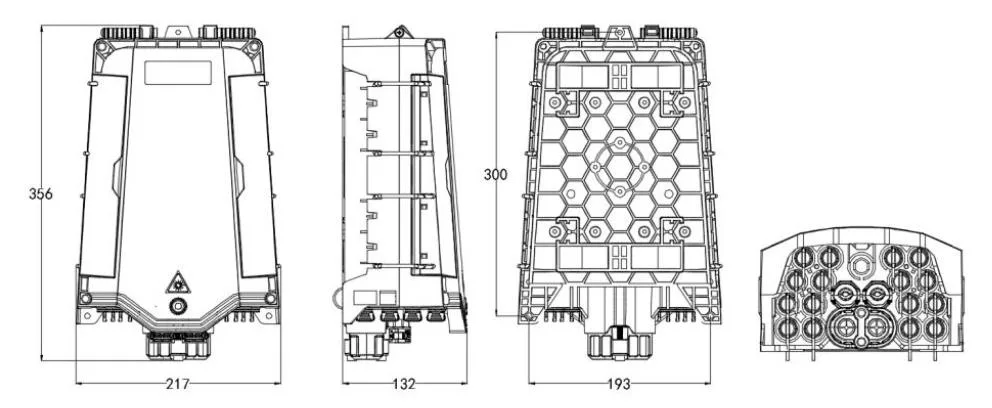

3.1 Mechanikai előírások

4. Konfiguráció

4.1 Fő optikai paraméterek

A fenti táblázatban bemutatott optikai paraméterek alapértelmezett értékek, és a követelmények szerint testreszabhatók.

5. Termékkép

5.1 Termékkábel módjai:

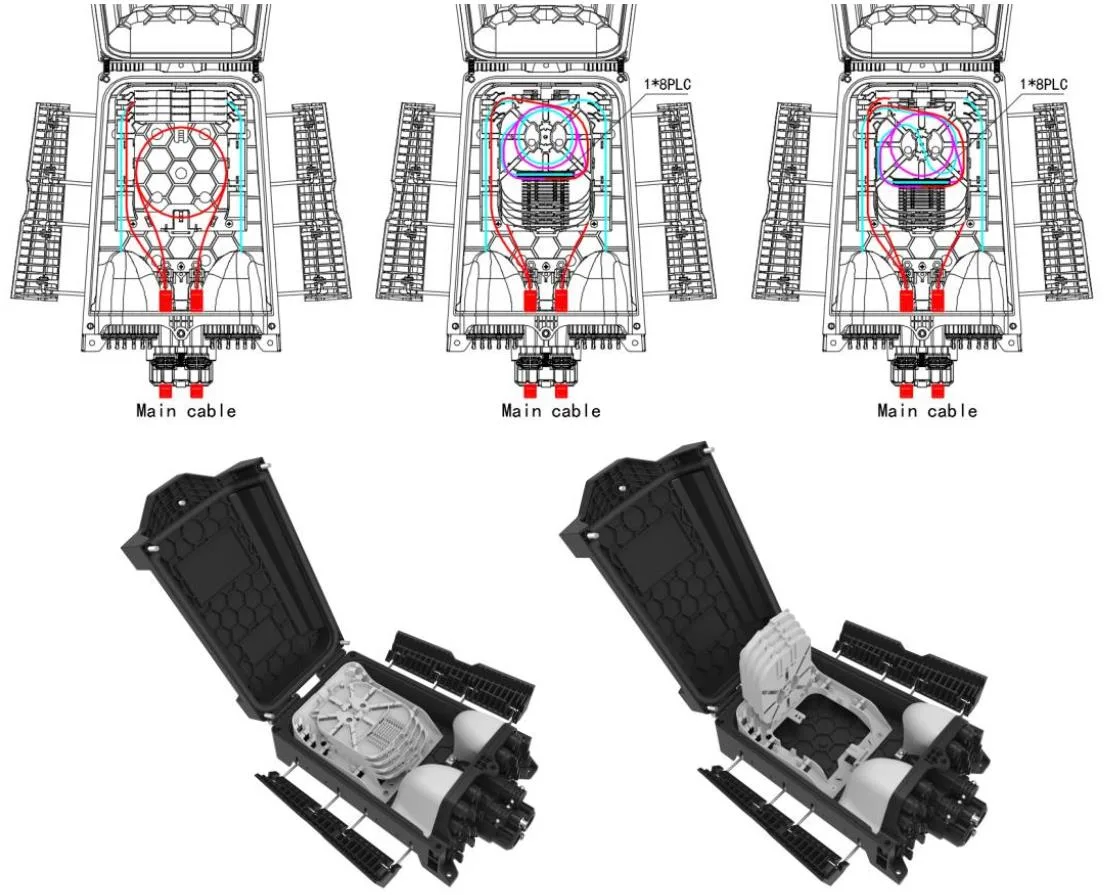

GFS-016-007C útválasztási diagram

5.2 A tálca splicing tálca

Tétel	A tálca splicing a	A B illesztési tálca b	CLICHINGE CLAY C
Méretek (H*w*d, mm)	121 * 101 * 4	125*101*8	125*101*8
Nettó súly (kg)	0.017	0.026	0.026
Kép
Szín	Pantone 428c	Pantone 428c	Pantone 428c
Anyag	PC+abs/abs	PC+abs/abs	PC+abs/abs
Egy tálca illesztési képessége (magok)	12  (1 réteg hőcsökkentő védőhüvely)	16  (2 réteg hőcsökkentő védőhüvely)	2 (2 réteg hőcsökkentő védőhüvely)
Elosztó kapacitás (PC -k)	/	1  (PLC 1x2, 1x4, 1x8, 0,9 mm szál, 60x7x4 mm)	2 (PLC 1x2, 1x4, 1x8, 0,9 mm -es rost, 60x7x4 mm), 1 (PLC 1x16, 0,9 mm -es szál, 60x12x4 mm), 1  (1*2 FBT, 0,9 mm -es rost, Ø3*60 mm)
Maximum (PCS)	8	4	4
Alapértelmezés (PCS)	/	4	/

Jegyzet:

1. A fenti tálcák a követelmények szerint keverhetők.

2. Konfigurációs szabályok: 2a = 1b = 1c A szálas lemezek típusai folyamatosan növekednek

5.3 kiegészítők

Nem.	Alkatrész neve	Referencia kép	Egység	Mennyiség	Megjegyzés
1	A felhasználók manualis	/	PC -k	1	-Ben
2	Osztóvizsgálati jelentés	/	PC -k	1	-Ben
3	Kulcsfontosságú		PC -k	1	„D” típus
4	Hőhúzható védelmi hüvely		PC -k	16	L = 45 mm, opcionális, mint az ügyfél kérése

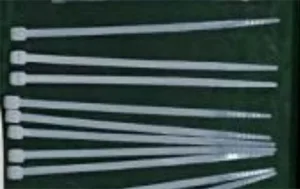

5	Nejlon kábel nyakkendő		PC -k	10	3x100 mm

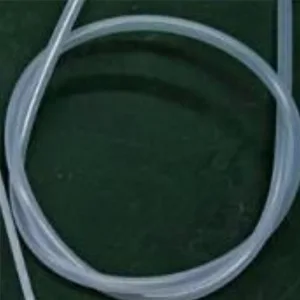

6	Csupasz rostvédő cső		PC -k	1	OD5mm x 50 cm
7	Falra szerelt készlet		készlet	1	Opcionális, mint az ügyfél kérése. (Bővített műanyag dugó φ8x40 mm, Phillips öncsapó csavarok M5x40mm.)

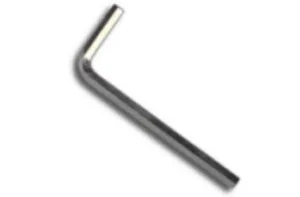

8	M6 Allen kulcs		PC -k	1	M6

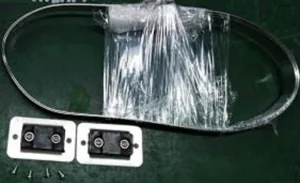

9	Rúdra szerelt készlet		készlet	1	Opcionális, mint az ügyfél kérése
10	Légi készülékre szerelt készlet		készlet	1	Opcionális, mint az ügyfél kérése

6. Környezeti jellemzők

Ez a termék megfelel az ROHS környezetvédelmi irányelvnek, és az ólom, a kadmium, a higany, a hexavalent króm, a polibrómozott bifenil (PBB) (PBB) és a polibrómozott difenil -éter (PBDE) tartalma nem haladja meg a limitet.

7. Telepítés

7.1. Falra szerelt telepítés

Fúrjon be 3 lyukat a falba a 3.1. Táblázat méretének megfelelően, helyezze a bővítő dugó 7.5*40 -et, helyezze a dobozt, hogy megfeleljen a lyukaknak, és csavarokat használjon a rögzítéshez.

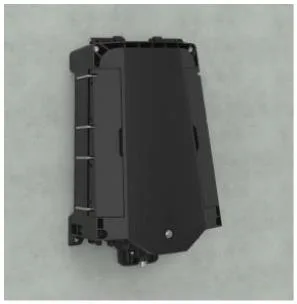

Falra szerelt telepítés

7.2. Rúdra szerelt telepítés

Átadja a karikagyűrűt a hátsó lemez nyílásán, és rögzítse a távközlési pólusra

Rúdra szerelt telepítés

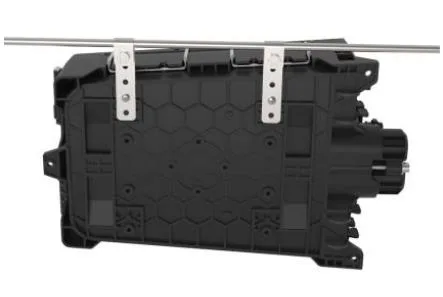

7.3 Falra szerelt telepítés (csepp kábeltároló tálcával)

Kapcsolja be a kettőt a huzalra lógott felső házra, majd csavarozva, majd megakadályozza, hogy az eset leesjen.

A felső szerkezet

8. csatlakozó működése

8.1 Előre csatlakoztatott adapter - A （E）

⚫ Forgassa el az óramutató járásával ellentétes irányban a szálas csatlakozó nyíl részét, és vegye ki a porsapkát.

⚫ A szálas csatlakozó nyíl része fent van, helyezze be a rostcsatlakozót az aljzatba, majd forgassa el a nyilat rész az óramutató járásával megegyezően.

8.2 Előre csatlakoztatott adapter - B （XL）

⚫ Helyezze be az SC optikai szálas csatlakozó dugót a laza alkatrészeken, majd dugja be az adapterbe;

⚫ Telepítse az XL PRE -csatlakoztatott adapter hüvelyt az adapterre műanyag kulcsmal;

⚫ Helyezze be a bepattanó rugó dugóját a hüvelybe;

⚫ A kábelbilincset be kell szerelni, és a vonalnak közel kell lennie a dugóhoz;

⚫ Csavarja be a bőrkábel -szorító ülés sapkáját a hüvelyen az óramutató járásával megegyező irányban

8.3 Előre csatlakoztatott adapter - C

⚫ Tolja a tológyűrűt az optikai rost előre formált dugóján a nyíl irányában, hogy eltávolítsa a porsapkát; Nyomja meg a gombot, hogy vegye ki az adapter porsapkáját a nyíl irányában.

⚫ Az előkészített dugó testét igazítsa az adapter csatjával, amíg meg nem rögzül. Csatlakoztassa a két porfedelet ugyanúgy.

⚫ A telepített előregyártott dugó nyomja a tológyűrűt, hogy felszabadítsa a csatot, majd húzza hátra a főtestet.

8.4 Előre csatlakoztatott adapter - D

⚫ Forgassa el az előre csatlakoztatott dugót az óramutató járásával megegyező irányban, és nyissa ki az előcsatlakozó dugót és a porfedelet a nyíl irányába.

⚫ Csatlakoztassa az előcsatlakozott d dugót és az előre csatlakoztatott adaptert a nyíl irányába, és forgassa el a dugót az óramutató járásával megegyező irányban.

8.5 Előre csatlakoztatott adapter - E (A)

⚫ Forgassa el az előre csatlakoztatott dugót az óramutató járásával megegyező irányban, és nyissa ki az előcsatlakozó dugót és a porfedelet a nyíl irányába

⚫ Csatlakoztassa az előzetes csatlakoztatott dugót és az előzetes csatlakoztatott adaptert a nyíl irányába, és forgassa el a dugót az óramutató járásával megegyező irányban.

8.6 Előre csatlakoztatott adapter -F

⚫ Helyezze be az SC optikai szálas csatlakozó dugót a laza alkatrészeken, majd dugja be az adapterbe;

⚫ Telepítse az XL PRE -csatlakoztatott adapter hüvelyt az adapterre műanyag kulcsmal;

⚫ Helyezze be a bepattanó rugó dugóját a hüvelybe;

⚫ A kábelbilincset be kell szerelni, és a vonalnak közel kell lennie a dugóhoz;

⚫ Csavarja be a bőrkábel -szorító üléssapkát a hüvelyen az óramutató járásával megegyező irányban.

8.7 Előre csatlakoztatott adapter - G

9. csomag

1 pc buborékzsákban, 480*400 mm;

1 pc egy kis kartonban, 365*225*145 mm, a bruttó súly 2,1 kg;

8dbs egy nagy hullámos kartonban, 470*385*615 mm, a bruttó súly 18 kg.
