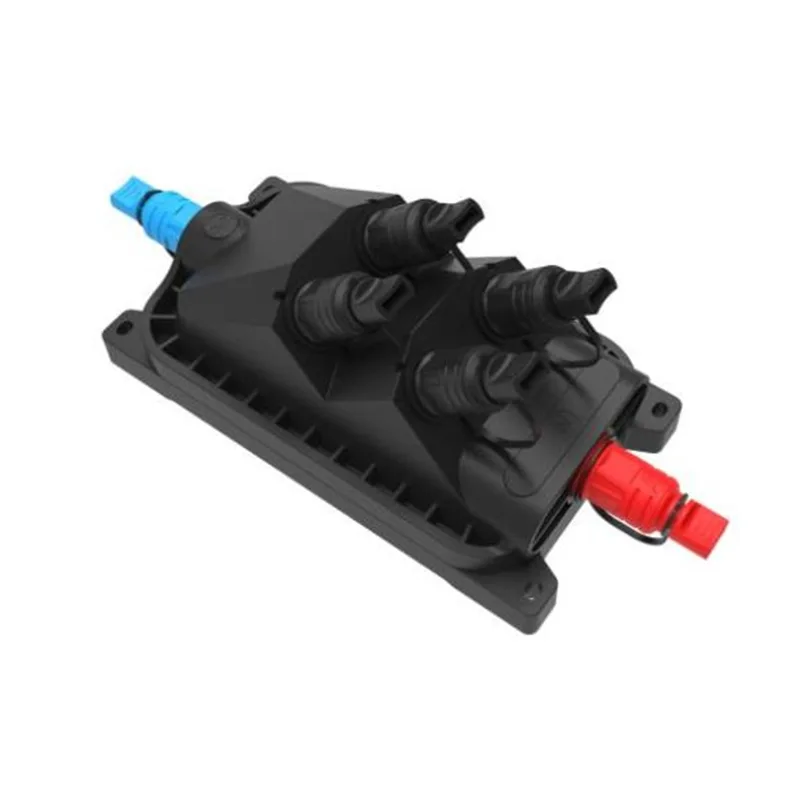

Előre-csatlakoztatott száloptikai kábelelosztó doboz GFS-004-007C

1. Általános

1.1 Leírás

Az előre-csatlakoztatott optikai elosztó dobozként a legfejlettebb FTTX hálózati elosztó csomópont berendezések gyors és megbízható kapcsolatot, jó védelmet és kezelést biztosítanak az FTTX hálózat számára.

GFS-004-007C

1.2 A szabványok megfelelnek

A kínált termelést a következő szabványok szerint tervezték, gyártják és tesztelik:

1.3 Alkalmazási környezet

2. Jellemzők

1. Az alsó héjat és a felső burkolatot főzőlap -hegesztéssel hegesztik, ami nem leszerelhető.

2. Anyag: PP+GF.

3. Nedvességálló, vízálló, porálló, öregedésgátló.

4. Védelmi szint az IP68 -ig.

5.

6. Telepítési módszer: pólusra szerelt, légi szerelt, falra szerelt.

3. Műszaki adatok

3.1 Mechanikai előírások

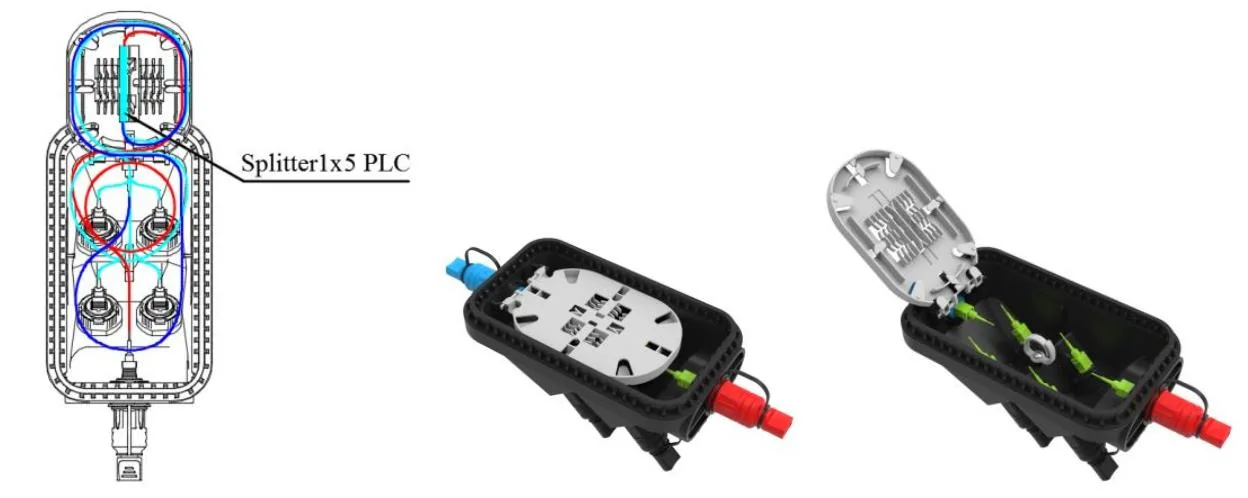

4. Konfiguráció

Fő optikai paraméterek

A fenti táblázatban bemutatott optikai paraméterek alapértelmezett értékek, és testreszabhatók követelmények.

5. Termékkép

5.1 Termékkábel módjai:

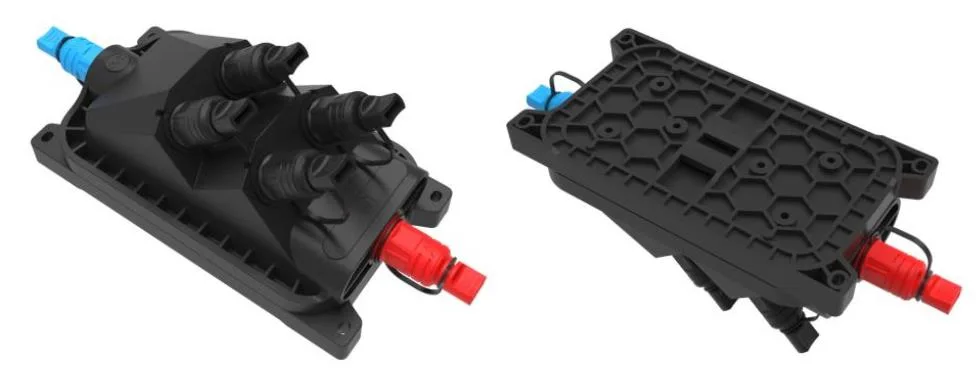

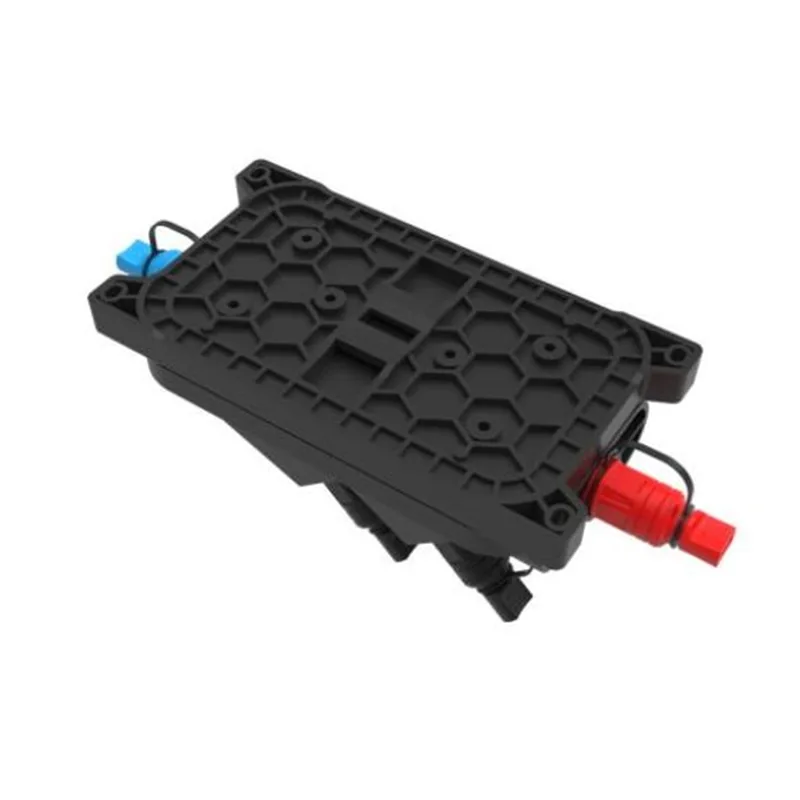

GFS-004-007C termékkép

6. Környezeti jellemzők

Ez a termék megfelel az ROHS környezetvédelmi irányelvnek, és az ólom, a kadmium, a higany, a hexavalent króm, a polibrómozott bifenil (PBB) (PBB) és a polibrómozott difenil -éter (PBDE) tartalma nem haladja meg a limitet.

7. Telepítés

7.1. Falra szerelt telepítés

Fúrjon be 4 lyukat a falba az 1. táblázat mérete alapján, helyezze a φ8*40 tágulási csavart, helyezze a dobozt, hogy megfeleljen a lyukaknak, és használja a Boltot a rögzítéshez.

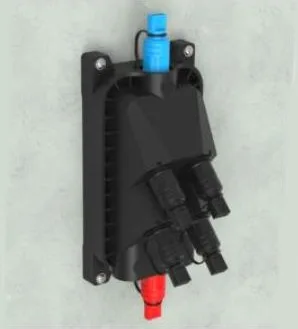

Falra szerelt telepítés

7.2. Rúdra szerelt telepítés

Javítsa meg a rúdgyűrű 1 halmazát a távközlési pólushoz

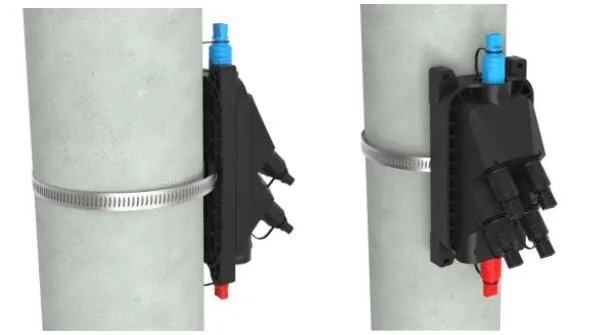

Rúdra szerelt telepítés

7.3. A felső szerkezet

Kapcsolja be a kettőt a huzalra lógott felső házra, majd csavarozva, majd megakadályozza, hogy az eset leesjen.

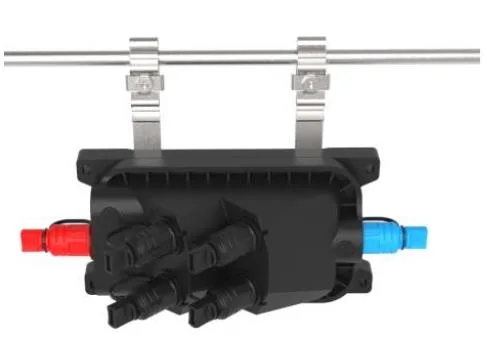

A felső szerkezet

8. csatlakozó működése

8.1 Előre csatlakoztatott adapter - A （E）

⚫ Forgassa el az óramutató járásával ellentétes irányban a szálas csatlakozó nyíl részét, és vegye ki a porsapkát.

⚫ A szálas csatlakozó nyíl része fent van, helyezze be a rostcsatlakozót az aljzatba, majd forgassa el a nyilat rész az óramutató járásával megegyezően.

8.2 Előre csatlakoztatott adapter - B （XL）

⚫ Helyezze be az SC optikai szálas csatlakozó dugót a laza alkatrészeken, majd dugja be az adapterbe;

⚫ Telepítse az XL PRE -csatlakoztatott adapter hüvelyt az adapterre műanyag kulcsmal;

⚫ Helyezze be a bepattanó rugó dugóját a hüvelybe;

⚫ A kábelbilincset be kell szerelni, és a vonalnak közel kell lennie a dugóhoz;

⚫ Csavarja be a bőrkábel -szorító ülés sapkáját a hüvelyen az óramutató járásával megegyező irányban

8.3 Előre csatlakoztatott adapter - C

⚫ Tolja a tológyűrűt az optikai rost előre formált dugóján a nyíl irányában, hogy eltávolítsa a porsapkát; Nyomja meg a gombot, hogy vegye ki az adapter porsapkáját a nyíl irányában.

⚫ Az előkészített dugó testét igazítsa az adapter csatjával, amíg meg nem rögzül. Csatlakoztassa a két porfedelet ugyanúgy.

⚫ A telepített előregyártott dugó nyomja a tológyűrűt, hogy felszabadítsa a csatot, majd húzza hátra a főtestet.

8.4 Előre csatlakoztatott adapter - D

⚫ Forgassa el az előre csatlakoztatott dugót az óramutató járásával megegyező irányban, és nyissa ki az előcsatlakozó dugót és a porfedelet a nyíl irányába.

⚫ Csatlakoztassa az előcsatlakozott d dugót és az előre csatlakoztatott adaptert a nyíl irányába, és forgassa el a dugót az óramutató járásával megegyező irányban.

8.5 Előre csatlakoztatott adapter - E (A)

⚫ Forgassa el az előre csatlakoztatott dugót az óramutató járásával megegyező irányban, és nyissa ki az előcsatlakozó dugót és a porfedelet a nyíl irányába

⚫ Csatlakoztassa az előzetes csatlakoztatott dugót és az előzetes csatlakoztatott adaptert a nyíl irányába, és forgassa el a dugót az óramutató járásával megegyező irányban.

8.6 Előre csatlakoztatott adapter -F

⚫ Helyezze be az SC optikai szálas csatlakozó dugót a laza alkatrészeken, majd dugja be az adapterbe;

⚫ Telepítse az XL PRE -csatlakoztatott adapter hüvelyt az adapterre műanyag kulcsmal;

⚫ Helyezze be a bepattanó rugó dugóját a hüvelybe;

⚫ A kábelbilincset be kell szerelni, és a vonalnak közel kell lennie a dugóhoz;

⚫ Csavarja be a bőrkábel -szorító üléssapkát a hüvelyen az óramutató járásával megegyező irányban.

8.7 Előre csatlakoztatott adapter - G

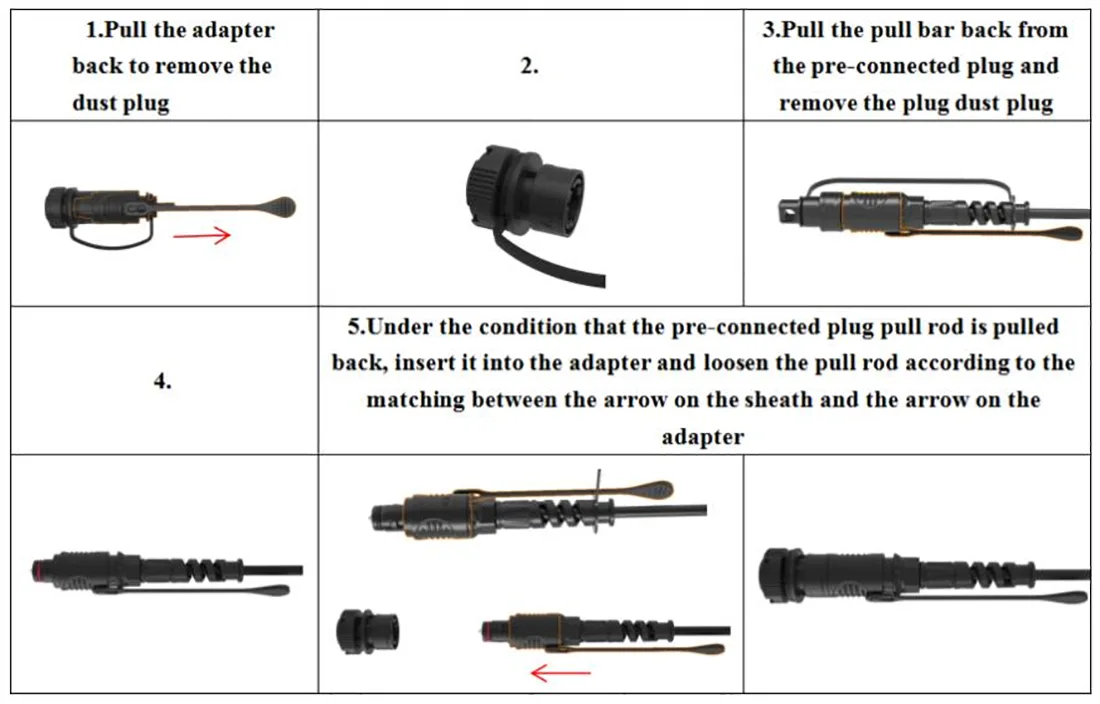

8.8 előre csatlakoztatott adapter-H-1

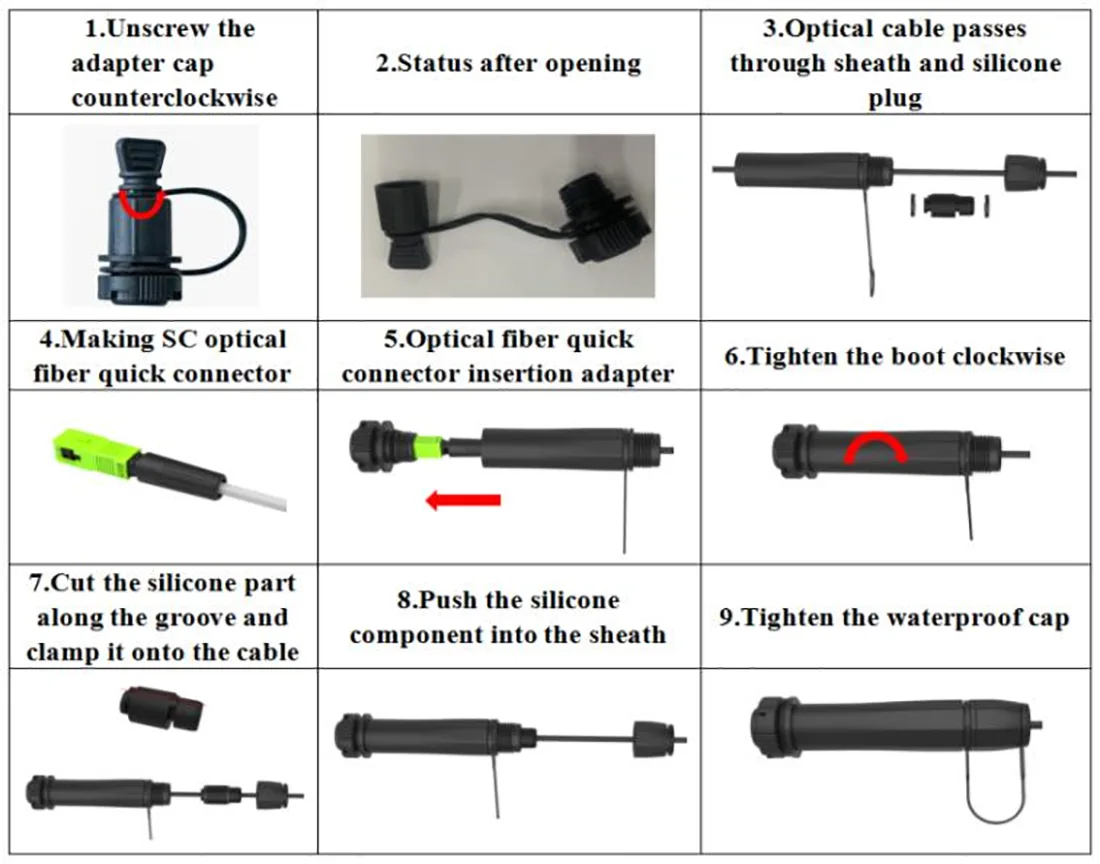

8.9 Előre csatlakoztatott adapter-J-1

9. csomag
