Többcélú eloszlású száloptikai kábel (≤24f)

A többcélú eloszlású száloptikai kábel (≤24F) több φ900 μm-es láng-retardáns szorosan pufferolt optikai szálakat használ optikai átviteli táptalajként, amelyet egy Aramid réteggel borítanak erővel erősített egységként, és egy polivinil-kloridot (PVC) vagy alacsony szkokos nulla-halogén anyaggal (LSZH, alacsony, halogén-nem-smoke-rétara), vagy alsó, alsó, halogén-nem-smoke-vel extrudáltak hüvely.

Kérdés küldése

termékleírás

Jellemzők

Szűk pufferszál, amely könnyen lecsupaszítható

A szűk pufferszál kiváló láng-retardáns teljesítményű

Aramid fonal, mint szilárdsági tag, a kábel kiváló szakítószilárdságú

A külső anyag korrózió-rezisztens, vízálló, UV-rezisztens, láng-retardáns és környezetbarát.

Alkalmazások

Bármely célú kábeleloszlás beltéri

Gerinc -elosztó kábel

Több optikai szál jumper

Szabványok

Megfelelnek az YD/T 1258.4, ICEA-596, GR-409, IEC 60794-20/21 stb. Szabványainak.

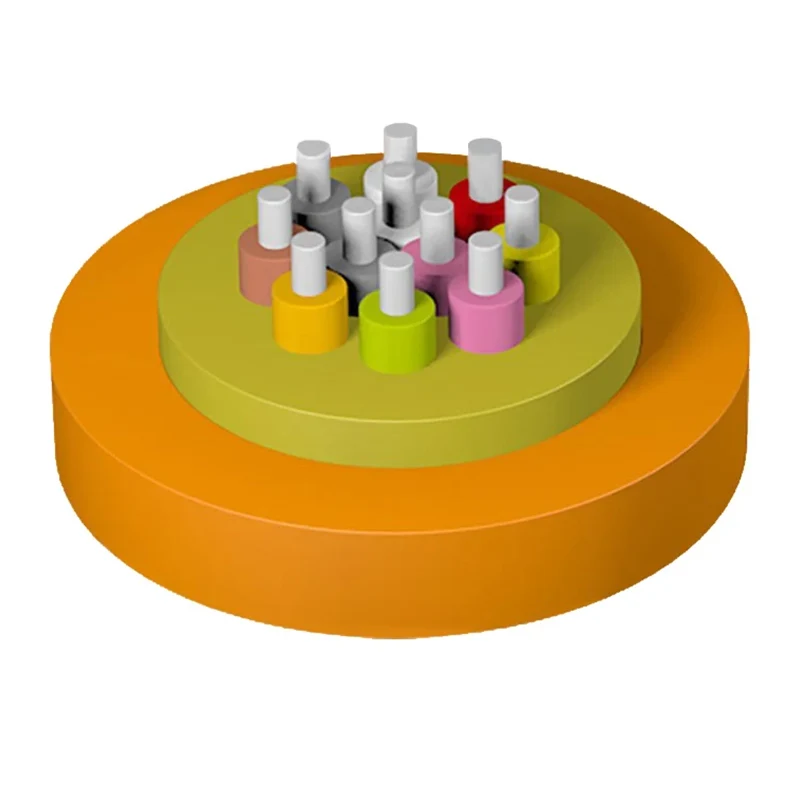

Szerkezeti rajz

1. Szűk puffer

2. Aramid fonal

3. kabát

Multi-Purpose Distribution Fiber Optic Cable (≤24f)

Műszaki paraméterek

Kábelmodell	Kábelátmérő (REF) (MM)	Kábel súlya (REF) (kg/km)		Szakítószilárdság Hosszú/rövid távú (N)	Összetörési ellenállás Hosszú/rövid távú (N/100 mm)	Hajlító sugár Dinamikus/statikus (MM)
Kábelmodell	Kábelátmérő (REF) (MM)	PVC kabát	Lszh kabát	Szakítószilárdság Hosszú/rövid távú (N)	Összetörési ellenállás Hosszú/rövid távú (N/100 mm)	Hajlító sugár Dinamikus/statikus (MM)
04	4,8 ± 0,3	16	18	130/440	300/1000	20d/10d
06	5,1 ± 0,3	20	23	130/440	300/1000	20d/10d
08	5,6 ± 0,3	27	31	130/440	300/1000	20d/10d
12	6,2 ± 0,3	32	36	130/440	300/1000	20d/10d
24	8,1 ± 0,3	53	57	200/660	300/1000	20d/10d

Optikai jellemzők

Rost típus	Csillapítás				OFL	Effektív üzemmód sávszélesség	10 GBIT/S Ethernet Link hossza	Minimális hajlítási sugár
Állapot	1310/1550NM		850/1300nm		850/1300nm	850 nm	850 nm	/
Állapot	Tipikus érték	Maximális érték	Tipikus érték	Maximális érték	850/1300nm	850 nm	850 nm	/
Egység	DB/km	DB/km	DB/km	DB/km	Mhz.km	Mhz.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
Om3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
Om4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
