Többcélú elosztó optikai kábel (≥24f)

Professzionális kínai gyártóként és beszállítóként az Orientalfiber kiváló minőségű többcélú elosztó száloptikai kábelt (≥24f) kínál nagy sűrűségű és több forgatókönyvű telepítésekhez. A többmagos alegységekkel (Φ900 μm szorosan pufferelt optikai szál, aramid fonal) és egy nem fém központi szilárdságú elemmel ez a kábel PVC vagy LSZH köpenyekkel is kapható a kiváló lángállóság, vízállóság és UV-védelem érdekében.

Kérdés küldése

termékleírás

Üdvözöljük az Orientalfibernél, a többcélú elosztó optikai kábel (≥24f) vezető szállítója Kínában. Üzemünk 24-144 szálas kábeleket gyárt, amelyek támogatják a G652D, G657A1/A2, OM3, OM4 és többmódusú típusokat. Ez a többerű elosztókábel szorosan pufferelt szálakat, szilárdsági elemekként aramid fonalat és nem fémes központi megerősítést használ, hogy hosszú/rövid távú szakítószilárdságot biztosítson akár 400/1320N-ig és 300/1000N/100mm törésállóságot. Ha elosztó optikai kábelt szeretne vásárolni gerinchálózati elosztáshoz vagy nagy sűrűségű foltozáshoz, termékünk 20D dinamikus hajlítási sugarat és 10D statikus hajlítási sugarat biztosít, -20°C és +60°C között megbízhatóan működik.Vegye fel a kapcsolatot az Orientalfiberrelma vásárolhat többcélú elosztó optikai kábelt (≥24f) közvetlenül a gyárunktól versenyképes árak és műszaki támogatás érdekében.

Jellemzők

A sodrott, nem fémes szilárdságú tagszerkezet biztosítja a kábel nagyobb szakítószilárdságát

A szoros pufferszál kiváló égésgátló tulajdonságokkal rendelkezik

Az aramid fonal szilárdsági elemként kiváló szakítószilárdsággal rendelkezik

A külső anyag korrózióálló, vízálló, UV-álló, égésgátló és környezetbarát.

Alkalmazások

Rendeltetésű kábelelosztás

Gerinc elosztó kábel egy épületben

Több optikai szálas patchcord

Szabványok

Megfelel a YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 stb. szabványoknak. A hagyományos PVC termékek mellett vannak olyan termékek is, amelyek megfeleltek az UL OFNR és OFNP tanúsítványoknak. Az LSZH termékek különböző anyagokat használnak az IEC60332-1 vagy IEC60332-3C teljesítéséhez.

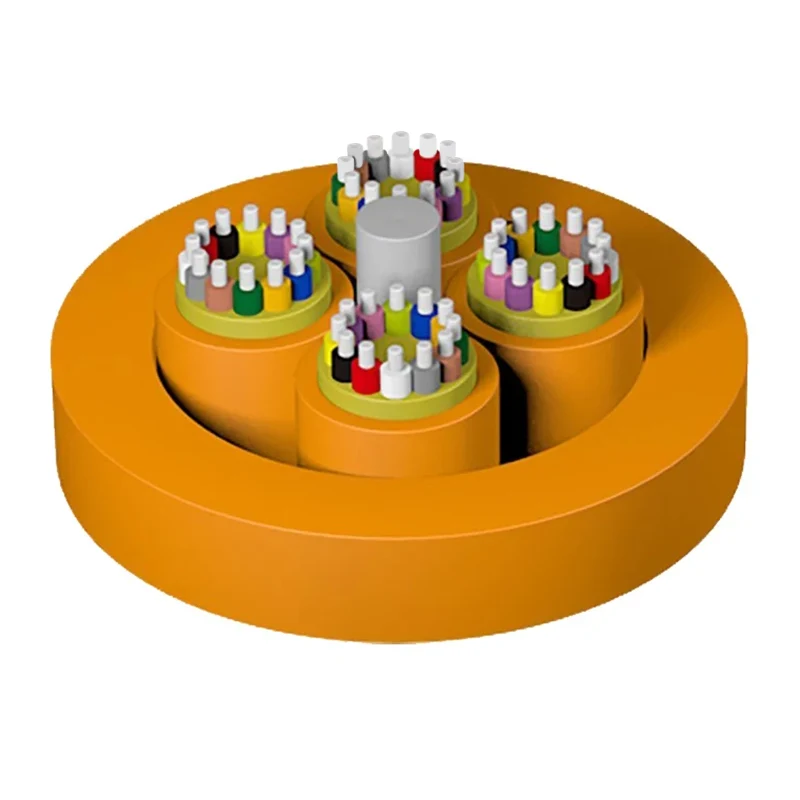

Szerkezetrajz

1. Rost

2. Alegység

3. Aramid fonal

4. Központi Erőtag

5. Kabát

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Műszaki paraméterek

Kábel modell	Kábel átmérő (ref.) (mm)	Kábel súlya (ref.) (kg/km)		Szakítószilárdság Hosszú/rövid távú (N)	Ütésállóság Hosszú/rövid távú (N/100 mm)	Hajlítási sugár Dinamikus/Statikus (mm)
Kábel modell	Kábel átmérő (ref.) (mm)	PVC kabát	LSZH kabát	Szakítószilárdság Hosszú/rövid távú (N)	Ütésállóság Hosszú/rövid távú (N/100 mm)	Hajlítási sugár Dinamikus/Statikus (mm)
24	12,3±0,5	117	124	200/660	300/1000	20D/10D
36	14,5±0,5	171	180	200/660	300/1000	20D/10D
48	14,8±0,5	161	170	400/1320	300/1000	20D/10D
72	17,5±0,5	244	254	400/1320	300/1000	20D/10D
96	20,7±0,5	351	366	400/1320	300/1000	20D/10D
144	24,8±0,5	443	451	400/1320	300/1000	20D/10D

Optikai jellemzők

Száltípus	Csillapítás				OFL	Hatékony mód sávszélesség	10 Gbit/s Ethernet kapcsolat hossza	Minimális hajlítási sugár
Állapot	1310/1550 nm		850/1300nm		850/1300nm	850 nm	850 nm	/
Tipikus érték	Maximális érték	Tipikus érték	Maximális érték		850/1300nm	850 nm	850 nm	/
Egység	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
