● Adatközpontok
● Irodai központok
● Adattároló hálózatok
● A helyi hálózatok
● Nagy teljesítményű számítástechnikai központok
● 10, 40, 100 és 400 és 800 GB/s és 1,6TB/s Ethernet

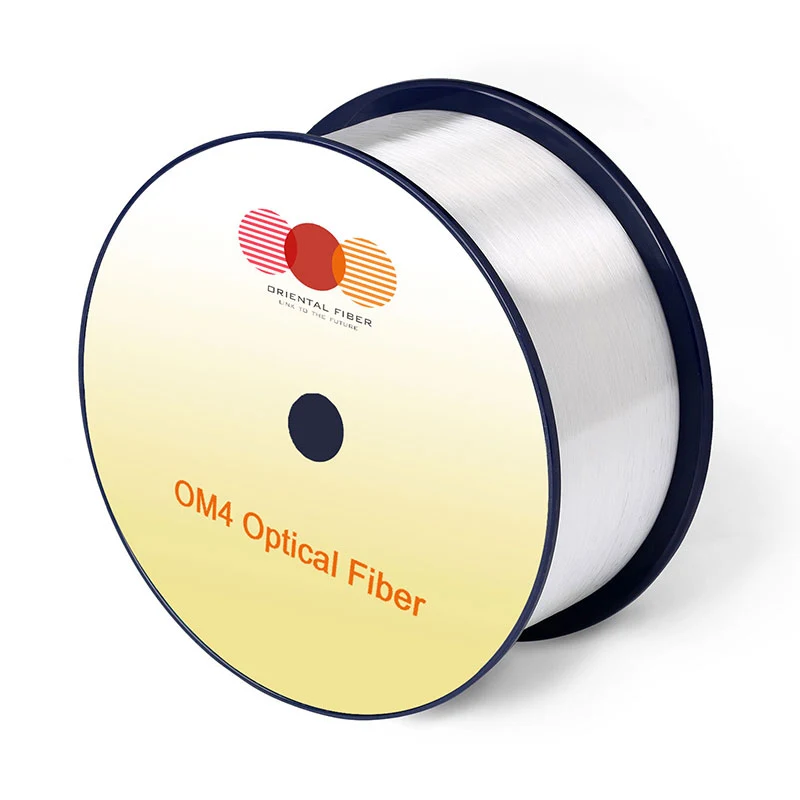

Az OM4 Ultra-Bend-érzékeny multimódusú rost megfelel vagy meghaladja az ISO/IEC 11801-1 OM4 specifikációt, az IEC 60793-2-10 A1-OM4 specifikációt és a TIA-492AAF A1-OM4 specifikációt.
● Optimalizálva a 100 g/sávos átviteli rendszerekhez
● Hatékony modális sávszélesség hullámhosszon, 850-870 nm és 910 nm között
● Visszafelé kompatibilis a régi OM4 rostokkal
● Kiváló geometriai egységesség
● Alacsony csillapítás
● Nagy sávszélesség
● Alacsony differenciál üzemmód késleltetése (DMD)
|
Jellemzők |
Körülmények |
Meghatározott Értékek |
Egységek |
|
Geometriai jellemzők |
|||
|
Mag átmérőjű |
-- |
50 ± 2,5 |
[μM] |
|
Alapvető nem-kör alakú |
-- |
≤5.0 |
[%] |
|
Burkolat átmérője |
-- |
125,0 ± 1,0 |
[μM] |
|
Burkolat nem körkulárisság |
-- |
≤0,6 |
[%] |
|
Bevonat átmérője |
-- |
245 ± 7 |
[μM] |
|
Bevonat/burkolat koncentricitási hiba |
-- |
≤10.0 |
[μM] |
|
Bevonás nem körkulárisság |
-- |
≤6,0 |
[%] |
|
Core/burkolat koncentricitási hiba |
-- |
≤1.0 |
[μM] |
|
Szállítási hossz |
-- |
fel 17.6 -ig |
[km/tekercs] |
|
Optikai jellemzők |
|||
|
Csillapítás |
850 nm |
≤2,4 |
[DB/km] |
|
910nm |
≤2.0 |
[DB/km] |
|
|
1300nm |
≤0,6 |
[DB/km] |
|
|
Túltöltött modális sávszélesség |
850 nm |
≥3500 |
[MHz · km] |
|
1300nm |
≥500 |
[MHz · km] |
|
|
Hatékony modális sávszélesség |
850nm-870nm |
≥4700 |
[MHz · km] |
|
910nm |
≥3100 |
[MHz · km] |
|
|
Linkhossz |
800gbase-SR8 |
100 |
[M] |
|
800GBaseR-4.2 |
100 |
[M] |
|
|
Numerikus rekesz |
-- |
0,200 ± 0,015 |
-- |
|
Csoportos törésmutató |
850 nm |
1.482 |
-- |
|
1300nm |
1.477 |
-- |
|
|
Nulla diszperziós hullámhossz, λ0 |
-- |
1295-1340 |
[NM] |
|
Nulla diszperziós lejtő ， S0 |
1295nm≤λ0≤1310nm |
≤0,105 |
[PS/(NM2 · km)] |
|
1310nm≤λ0≤1340nm |
≤0.000375 (1590-L0) |
[PS/(NM2 · km)] |
|
|
Makrobing veszteség11 |
-- |
-- |
-- |
|
2 fordulat @ 15 mm sugaras |
850 nm |
≤0,1 |
[DB] |
|
1300nm |
≤0,3 |
[DB] |
|
|
2 fordulat @ 7,5 mm sugár |
850 nm |
≤0,2 |
[DB] |
|
1300nm |
≤0,5 |
[DB] |
|
|
Hátsókör -jellemzők |
1300nm |
||
|
A kétirányú mérés átlaga: |
-- |
≤0,10 |
[DB] |
|
Szabálytalanságok a rosthosszon és Pont folytonosság |
-- |
≤0,10 |
[DB] |
|
Csillapítási egységesség |
-- |
≤0,08 |
[DB/km] |
|
Környezeti jellemzők |
850nm & 1300nm |
||
|
Hőmérsékleti kerékpározás |
-60 ℃ -85 ℃ |
≤0,10 |
[DB/km] |
|
Hőmérsékleti-humiditási kerékpározás |
-10 ℃ -85 ℃, 4% -98% RH |
≤0,10 |
[DB/km] |
|
Vízbe merülés |
23 ℃, 30 nap |
≤0,10 |
[DB/km] |
|
Száraz hő |
85 ℃ ， 30 nap |
≤0,10 |
[DB/km] |
|
Nedves hő |
85 ℃, 85% RH, 30 nap |
≤0,10 |
[DB/km] |
|
Mechanikai specifikáció |
|||
|
Igazolás |
-- |
≥9.0 |
[N] |
|
-- |
≥1.0 |
[%] |
|
|
-- |
≥100 |
[KPSI] |
|
|
Bevonócsík |
tipikus átlagos erő |
1.5 |
[N] |
|
csúcs erő |
≥1.3 ， ≤8,9 |
[N] |
|
|
Dinamikus stressz -korrózió Érzékenység paraeter （nd, tipikus) |
-- |
20 |
-- |
