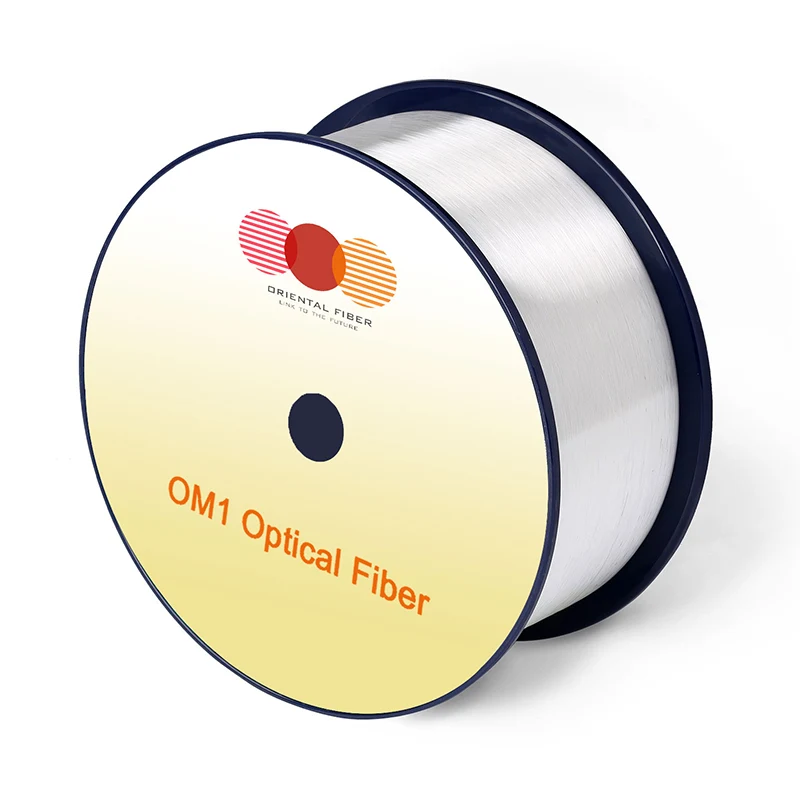

Multi-módú optikai szál OM1

Jellemzők

Körülmények

Megadott értékek

Egységek

Geometriai jellemzők

Mag átmérőjű

--

62,5 ± 2,5

[μM]

Alapvető nem-kör alakú

--

≤5.0

[%]

Burkolat átmérője

--

125,0 ± 1,0

[μM]

Burkolat nem körkulárisság

--

≤1.0

[%]

Bevonat átmérője

--

245 ± 7

[μM]

Bevonat/burkolat koncentricitási hiba

--

≤10.0

[μM]

Bevonás nem körkulárisság

--

≤6,0

[%]

Core/burkolat koncentricitási hiba

--

≤1,5

[μM]

Szállítási hossz

--

17,6 -ig

[km/tekercs]

Optikai jellemzők

Csillapítás

850 nm

≤2,7

[DB/km]

1300nm

≤0,6

[DB/km]

A kitöltött modális sávszélesség

850 nm

≥200

[MHz · km]

1300nm

≥500

[MHz · km]

Numerikus rekesz

--

0,275 ± 0,015

--

Csoportos törésmutató

850 nm

1.496

--

1300nm

1.491

--

Nulla diszperziós hullámhossz œ λ0

--

1320 ~ 1365

[NM]

Nulla diszperziós lejtő ， S0

1320nm≤ λ0 ≤1348nm

≤0,11

[PS/(NM2 · km)]

1348nm≤ λ0 ≤1365nm

≤0,001 （1458-L0）

[PS/(NM2 · km)]

Makrobizációs veszteség

--

--

--

100 fordulat @ 37,5 mm sugár

850 nm

≤0,50

[DB]

1300nm

≤0,50

[DB]

Hátsókör -jellemzők

1300nm

A kétirányú mérés átlaga:

--

≤0,10

[DB]

Szabálytalanságok a rosthossz és a pont folytonossága felett

--

≤0,10

[DB]

Csillapítási egységesség

--

≤0,10

[DB/km]

Környezeti jellemzők

850nm és 1300nm

Hőmérsékleti kerékpározás

-60 ℃ -85 ℃

≤0,10

[DB/km]

Hőmérsékleti-humiditási kerékpározás

-10 ℃ -85 ℃ ， 4% -98% RH

≤0,10

[DB/km]

Vízbe merülés

23 ℃, 30 nap

≤0,10

[DB/km]

Száraz hő

85 ℃ ， 30 nap

≤0,10

[DB/km]

Nedves hő

85 ℃, 85% RH ， 30 nap

≤0,10

[DB/km]

Mechanikai specifikáció

Igazolás

--

≥9.0

[N]

--

≥1.0

[%]

--

≥100

[KPSI]

Bevonócsík

tipikus átlagos erő

1.5

[N]

csúcsteljesítmény

≥1.3 ， ≤8,9

[N]

Dinamikus stressz -korrózió -érzékenységi paraméter, tipikus）

--

20

--
