Beltéri szalagos optikai kábel

Az Orientalfiber kiváló minőségű beltéri szalagos optikai kábelt kínál teljes száloptikai hálózati megoldásként. Ez a kábel száloptikai szalagot használ átviteli közegként, magas integrációval, stabil jelátvitellel és egyszerű telepítéssel. Széles körben használják beltéri elosztásban, berendezések összekapcsolásában és kommunikációs rendszerekben.

Kérdés küldése

termékleírás

A beltéri szalag száloptikai kábel száloptikai szalagot használ optikai átviteli közegként. A száloptikai szalagot egy laza, nagy modulusú anyagból készült csőbe helyezik, majd egy aramid-erősítőréteggel vonják be. A legkülső réteg polivinil-klorid (PVC) burkolattal van extrudálva. Ez a szerkezeti kialakítás megbízható teljesítményt és kényelmes működést biztosít beltéri környezetben.

Főbb jellemzők

Magasan integrált szálas szalag kialakításA szálszalag szerkezet nagy szálsűrűséget tesz lehetővé kompakt formában, leegyszerűsítve a kezelést és a telepítést. Támogatja a hatékony csatlakozást MT/MTP csatlakozókkal, amely alkalmas nagy sűrűségű vezetékezési forgatókönyvekhez.

Kiváló szakítószilárdság Az aramid erősítéssel ellátott kábel erős szakítószilárdságot biztosít, hogy ellenálljon a külső erőknek az építés és a használat során, biztosítva a jel stabilitását.
Tartós külső anyag A külső burkolat korrózióálló, vízálló, UV-álló, égésgátló és környezetbarát. Megfelel a beltéri biztonsági követelményeknek, és alkalmazkodik a különféle munkakörnyezetekhez.
Könnyű telepítés és karbantartás A kábel rugalmas, jó hajlítási teljesítménnyel, könnyen vezethető szűk helyeken, például kábeltálcákban és vezetékekben. Nem igényel kenőzsírt, megkönnyíti a gyors felépítést és csatlakoztatást.

Műszaki előírások

Paraméter	Specifikáció
Száltípus	Egymódusú (G.652D/G.657A1) / többmódusú (50/125μm, 62,5/125μm)
Core Count	4, 6, 8, 12, 24 mag (testreszabható)
Kábel szerkezet	Szalagszál laza csőben + aramid erősítés + PVC köpeny
Külső átmérő	Testreszabható (általában 3,0-6,0 mm)
Csillapítás	≤0,36 dB/km 1310 nm-en; ≤0,22 dB/km 1550 nm-en (egymódusú)
Szakítószilárdság	Rövid távú: ≥1500N; Hosszú távú: ≥600N
Hajlítási sugár	Statikus: ≥10× kábelátmérő; Dinamikus: ≥20× kábelátmérő
Üzemi hőmérséklet	-20°C és +60°C között
Köpeny anyaga	PVC (alacsony füsttartalmú halogénmentes opcionális)
Megfelelés	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Alkalmazások

Beltéri kábelelosztás Adatközpontokban, irodaházakban, bevásárlóközpontokban és lakóközösségekben használják vízszintes és függőleges vezetékezéshez, hatékony jelátvitelt biztosítva a hálózaton belül.
Összeköttetés a műszerek és a kommunikációs berendezések között Patch kábelként vagy jumper kábelként szolgál szerverek, kapcsolók, útválasztók és egyéb kommunikációs eszközök csatlakoztatásához, stabil és nagy sebességű adatátvitelt biztosítva.
Ipari és speciális forgatókönyvek Alkalmazható az energiaellátó rendszerekben, a vasúti tranzitban és az autópálya-tervezésben a front-end csatlakozási igényekhez, megbízható teljesítménnyel alkalmazkodva a kemény ipari környezetekhez.

Előnyök

Magas megbízhatóság Az optimalizált szerkezet és a kiváló minőségű anyagok stabil jelátvitelt és hosszú élettartamot biztosítanak, megfelelve a különböző projektek szigorú követelményeinek.
Költséghatékony A magas szintű integráció csökkenti a kábelek számát és a telepítési időt, csökkentve a projekt összköltségét. A testreszabható specifikációk testreszabott megoldásokat tesznek lehetővé a különböző alkalmazásokhoz.
Átfogó minőségellenőrzés A Jiangsu Xuben Photoelectric Technology Co., Ltd. szigorúan követi az ISO9001 minőségirányítási szabványokat. Minden beltéri szalagos optikai kábel szigorú tesztelésen esik át, hogy biztosítsa az egyenletes teljesítményt és megbízhatóságot.

Jellemzők

Magasan integrált szálas szalag kialakítás

Az aramid erősítő elem kiváló szakítószilárdságot biztosít a kábelnek

A külső anyag korrózióálló, vízálló, UV-álló, égésgátló és környezetbarát.

Alkalmazások

Beltéri kábelelosztás

Összeköttetés műszerek, kommunikációs berendezések között

Szabványok

Megfelel az YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 stb. szabványoknak.

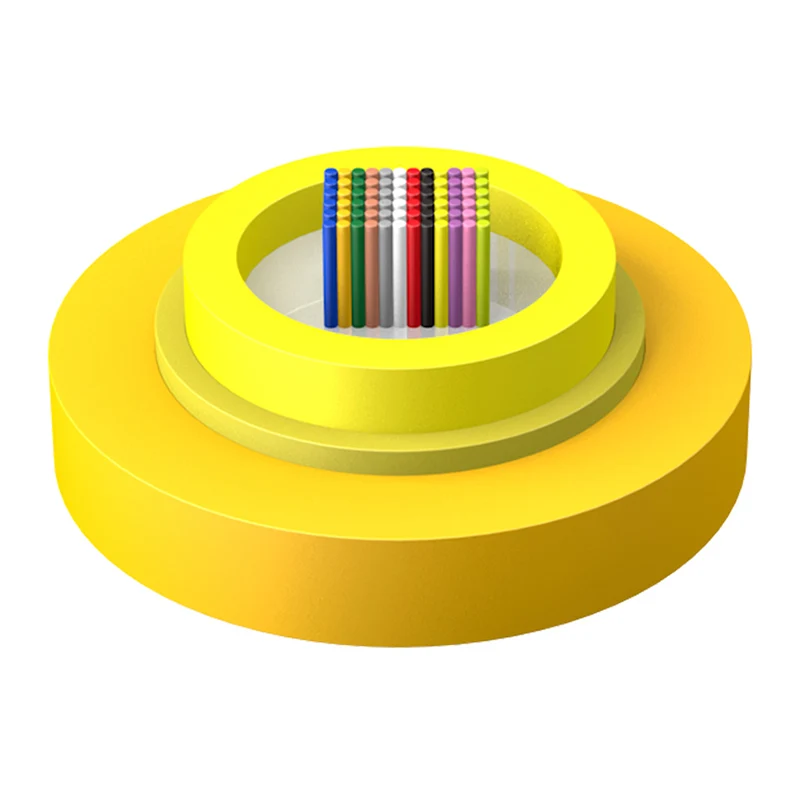

Szerkezetrajz

1. Fiber szalag

2. Laza cső

3. Aramid fonal

4. Out Jacket

Indoor Ribbon Fiber Optic Cable

Műszaki paraméterek

Kábel modell	Rostszám	Kábel súlya (ref.) (kg/km)	Szakítószilárdság Hosszú/rövid távú	Ütésállóság Hosszú/rövid távú (N/100 mm)	Hajlítási sugár Dinamikus/Statikus (mm)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12,5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12,5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12,5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12,5D

Optikai jellemzők

Száltípus	Csillapítás				OFL	Hatékony mód sávszélesség	10 Gbit/s Ethernet kapcsolat hossza	Minimális hajlítási sugár
Állapot	1310/1550 nm		850/1300nm		850/1300nm	850 nm	850 nm	/
Állapot	Tipikus érték	Maximális érték	Tipikus érték	Maximális érték	850/1300nm	850 nm	850 nm	/
Egység	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
