Laposszálas szalag száloptikai kábel

A nagy sűrűségű adatátvitel rohamosan fejlődő környezetében az Orientalfiber beszállítója által gyártott Flat Fiber Ribbon Fiber Optic Cable a modern hálózati architektúra kritikus megoldása. A Jiangsu Xuben Photoelectric Technology Co., Ltd. által gyártott kábelt úgy tervezték, hogy maximalizálja a helyhatékonyságot a zsúfolt vezetékekben és adatközpontokban. A precíziósan igazított szalagszerkezet használatával nagy szálszámot tesz lehetővé egy kompakt profilon belül, így a távközlési szolgáltatók és az ipari vállalkozások a fizikai infrastruktúra bővítése nélkül is méretezhetik sávszélességüket.

Kérdés küldése

termékleírás

A termék meghatározása és műszaki áttekintése

A Flat Fiber Ribbon Fiber Optic Cable egy nagy sűrűségű optikai átviteli közeg, ahol több különálló szál van egymáshoz kötve egy lapos, rendezett sorban. Ezt a szalagmagot egy prémium aramid fonalréteg védi, amely erővel megerősített egységként szolgál, hogy biztosítsa a szükséges szakítószilárdságot a telepítéshez és a hosszú távú működéshez. A különféle biztonsági és környezetvédelmi követelmények teljesítése érdekében a kábel robusztus külső burkolattal van ellátva, amely polivinil-klorid (PVC) vagy alacsony füsttartalmú, nulla halogén (LSZH) anyagból készül.

Főbb jellemzők és alapvető előnyök

Magasan integrált szalagkialakítás: A lapos geometria a szálakat csoportokba rendezi, ami lényegesen kisebb kábelátmérőt tesz lehetővé a hagyományos laza csöves konfigurációkhoz képest.

Aramid megerősítés: A nagy modulusú aramid fonal biztosítja a laposszálas szalag száloptikai kábelnek a függőleges és vízszintes húzáshoz szükséges szilárdságot anélkül, hogy az üvegmag károsodását kockáztatná.

Környezetvédelmi ellenálló képesség: A külső köpeny korrózióálló, vízálló és UV-álló, stabil teljesítményt biztosítva különféle beltéri és védett kültéri környezetben.

Biztonsági megfelelőség: Az LSZH köpeny opciókkal a kábel megfelel a nemzetközi égésgátló szabványoknak (IEC 60332-1 vagy IEC 60332-3C), így alkalmas magas lakottságú épületekhez és tranzitrendszerekhez.

Műszaki előírások

Száltípus: Kompatibilis az egymódusú (G.652D, G.657A) és a többmódusú (OM1 – OM4) szálakkal.

Megerősítő egység: Többszálú aramid fonal.

Külső burkolat anyaga: PVC (az UL OFNR/OFNP követelményeknek megfelelő) vagy LSZH (alacsony füstölgés, halogénmentes).

Mechanikai szabványok: Teljes mértékben megfelel az YD/T 1258.5, ICEA-596, GR-409 és IEC 60794-2-30 szabványoknak.

Hőmérséklet-tartomány: Megbízható működésre tervezték szabványos távközlési környezeti hőmérsékleteken.

Változatos alkalmazási területek

A Flat Fiber Ribbon száloptikai kábel sokoldalúsága miatt számos iparág számára előnyös választás:

Adatközpontok: Ideális nagy sűrűségű szerverállványok összekapcsolásához MPO/MTP lezárási technológia használatával.

Beltéri elosztás: Kereskedelmi irodaházak és központi pénzváltók gerinckábelezésére használják.

Kommunikációs berendezés: Elsődleges összekötőként működik a precíziós műszerek és a hálózati hardver között.

Ipari rendszerek: Megbízható adatkapcsolatokat biztosít az elektromos hálózatokhoz, a vasúti tranzitfelügyelethez és az autópálya kommunikációs rendszerekhez.

Gyártási erősség: Jiangsu Xuben Photoelectric Technology Co., Ltd

A Flat Fiber Ribbon Fiber Optic Cable minőségét a Jiangsu Xuben Photoelectric Technology Co., Ltd. ipari léptéke és műszaki szakértelme támasztja alá.

Infrastruktúra: A csoport négy speciális gyárat üzemeltet, összesen 15 000 négyzetméteren.

Termelési érték: 20 millió USA dollár éves termelési értékével a vállalat fenntartja a kapacitást nagyszabású globális mérnöki projektek ellátására.

Minőségirányítás: A létesítmény megszerezte az ISO9001 és ISO45001 tanúsítványokat, amelyek biztosítják, hogy minden méter kábel megfelel a legmagasabb szintű kivitelezési szellemnek.

Globális hírnév: Az Orientalfiber termékeket a távközlési szolgáltatók és az ipari vezetők világszerte használják, akiket kifinomult gyártásukról és professzionális egységességükről ismernek el.

Előnyök a szabványos alternatívákkal szemben

A hagyományos szálas kialakításokhoz képest az Orientalfiber szalagos megoldás a következőket kínálja:

Tömegragasztási hatékonyság: A technikusok 12 szálat tudnak egyidejűleg összeilleszteni, ami drasztikusan csökkenti a telepítési költségeket.

Jobb légáramlás: A Flat Fiber Ribbon Fiber Optic Cable kompakt, lapos profilja jobb szellőzést tesz lehetővé a kábeltálcákban és a szerverszekrényekben.

Megbízható védelem: A költségvetési alternatívákkal ellentétben a kiváló minőségű aramid használata biztosítja, hogy a kábel ne ereszkedjen meg vagy nyúljon meg az idő múlásával függőleges felszállós alkalmazásoknál.

Jellemzők

Magasan integrált szálas szalag kialakítás

Az aramid erősítő elem kiváló szakítószilárdságot biztosít a kábelnek

A külső anyag korrózióálló, vízálló, UV-álló, égésgátló és környezetbarát.

Alkalmazások

Beltéri kábelelosztás

Összeköttetés műszerek, kommunikációs berendezések között

Patchcord és pigtail

Szabványok

Megfelel az YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 stb. szabványnak, és a PVC kábel megfelel az UL OFNR és OFNP jóváhagyás követelményeinek: A különböző LSZH köpenyek megfelelnek az IEC 60332-1 vagy az IEC 60332-3C tanúsítványnak.

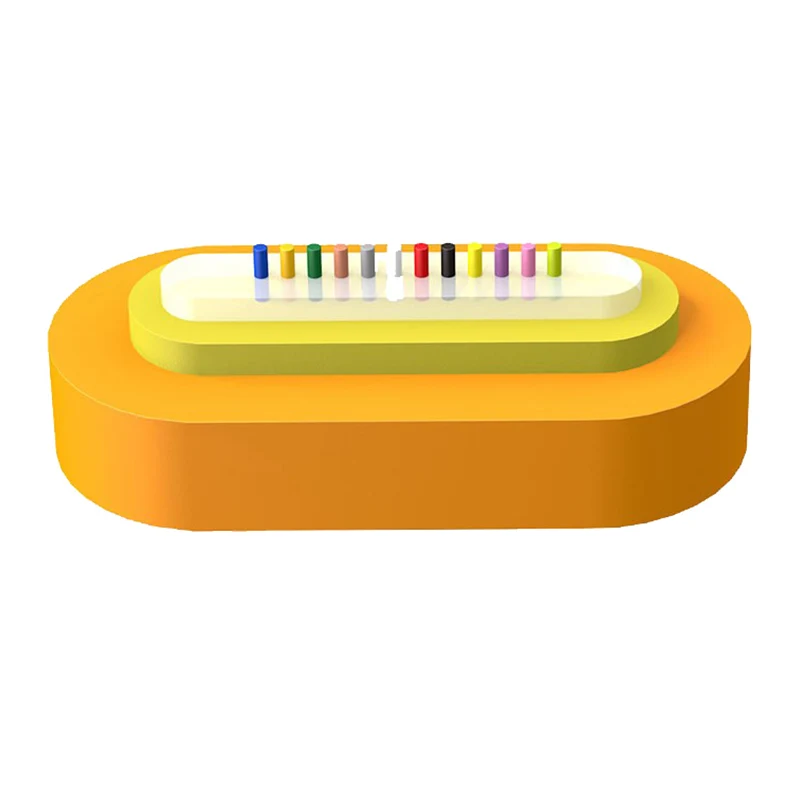

Szerkezetrajz

1. Rost

2. Fiber szalag

3. Aramid fonal

4. Kabát

Flat Fiber Ribbon Fiber Optic Cable

Műszaki paraméterek

Kábel modell	Rostszám	Kábel súlya (ref.) (kg/km)	Szakítószilárdság Hosszú/rövid távú	Ütésállóság Hosszú/rövid távú (N/100 mm)	Hajlítási sugár Dinamikus/Statikus (mm)
4	(3,7±0,3)*(2,3±0,3)	4 Fiber szalag	4.7	6.6	80/150	300/1000	25D/12,5D
6	(4,2±0,4)*(2,5±0,2)	6 Fiber szalag	5.1	7.3
12	(4,8±034)*(2,3±0,3)	12 Fiber szalag	5.9	8.0

Optikai jellemzők

Száltípus	Csillapítás				OFL	Hatékony mód sávszélesség	10 Gbit/s Ethernet kapcsolat hossza	Minimális hajlítási sugár
Állapot	1310/1550 nm		850/1300nm		850/1300nm	850 nm	850 nm	/
Állapot	Tipikus érték	Maximális érték	Tipikus érték	Maximális érték	850/1300nm	850 nm	850 nm	/
Egység	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
