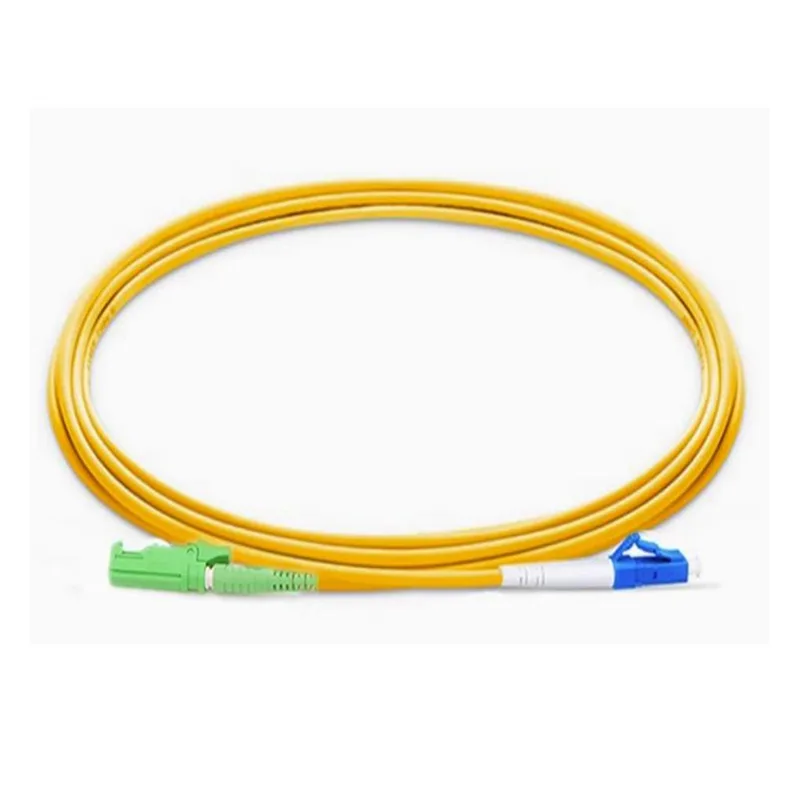

3 mm-es kerek kábel E2000/APC-LC/UPC tapaszkábelek

Alkalmazás:● Adatközpontok● Ethernet alkalmazások● FTTH alkalmazások● gerinc, horizontális és felszálló alkalmazások● Videó, adatok és hangszolgáltatások● Tesztelési berendezések alkalmazásaiJellemzők:● Nagy pontossá......

Kérdés küldése

termékleírás

Alkalmazás:

● Adatközpontok

● Ethernet alkalmazások

● FTTH alkalmazások

● gerinc, horizontális és felszálló alkalmazások

● Videó, adatok és hangszolgáltatások

● Tesztelési berendezések alkalmazásai

Jellemzők:

● Nagy pontosságú csatlakozó

● UPC & APC End Face Polish

● sc, lc, az összes egyszálas csatlakozó

● Testreszabott hosszúság elérhető

● 100% -ban a gyár megszűnt és tesztelt

● Rohs kompatibilis

Műszaki előírás:

Konstrukciók	Egység	Leírás
Rost üzemmód		Egyi mód: ITU-T G657A1
Rostszám		Szimplex
Hullámhossz	nm	1310/1550
Beillesztési veszteség	db	≤0,30
Visszatérési veszteség	db	≥55 (APC) ≥50 (UPC)
Tight-puffer rost átmérőjű	egy	900
Thight-puffer rost színe		Fehér
Kábelkabát színe		Sárga
Kábelkabát anyag		LSZH
Kábelátmérő	mm	Φ3,0 ± 0,20
Hossz	m	3,0 +0,1/-0
Csatlakozótípus		SC/APC (zöld) SC/UPC (kék)
Endface Polish		APC és UPC
Hüvelyes anyag		Kerámiai
Kapcsolat megismételhetősége		> 800 -szor
Minimális hajlítási sugár	mm	≥20
Rost/kábel visszatartása	N	50n ± 2n 5n/s 120S időtartamon
Üzemi hőmérséklet	℃	-25 ℃ ~ +65 ℃
Tárolási hőmérséklet	℃	-25 ℃ ~ +65 ℃

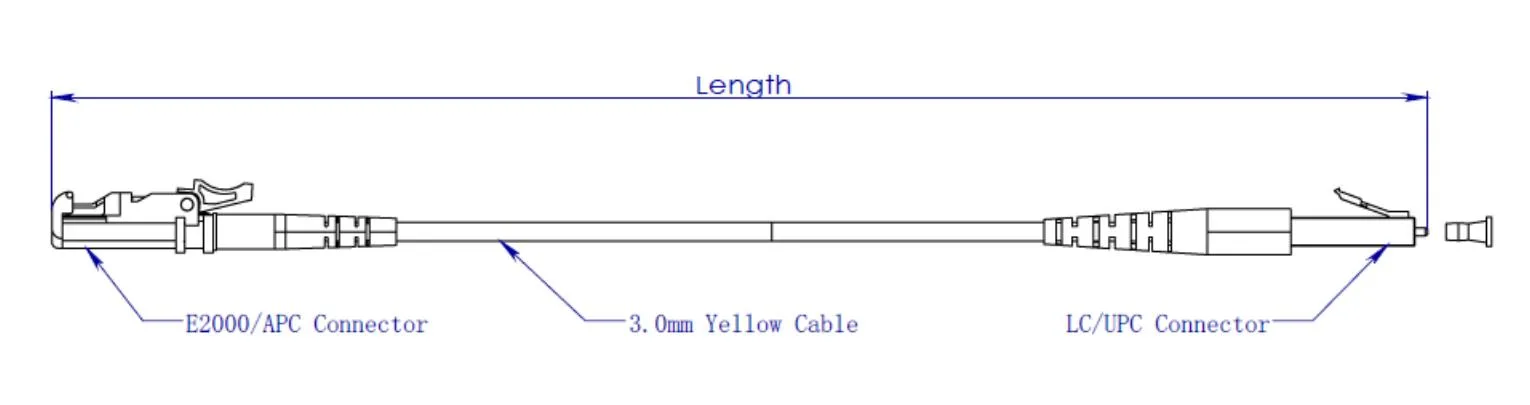

Dimenziós rajz:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

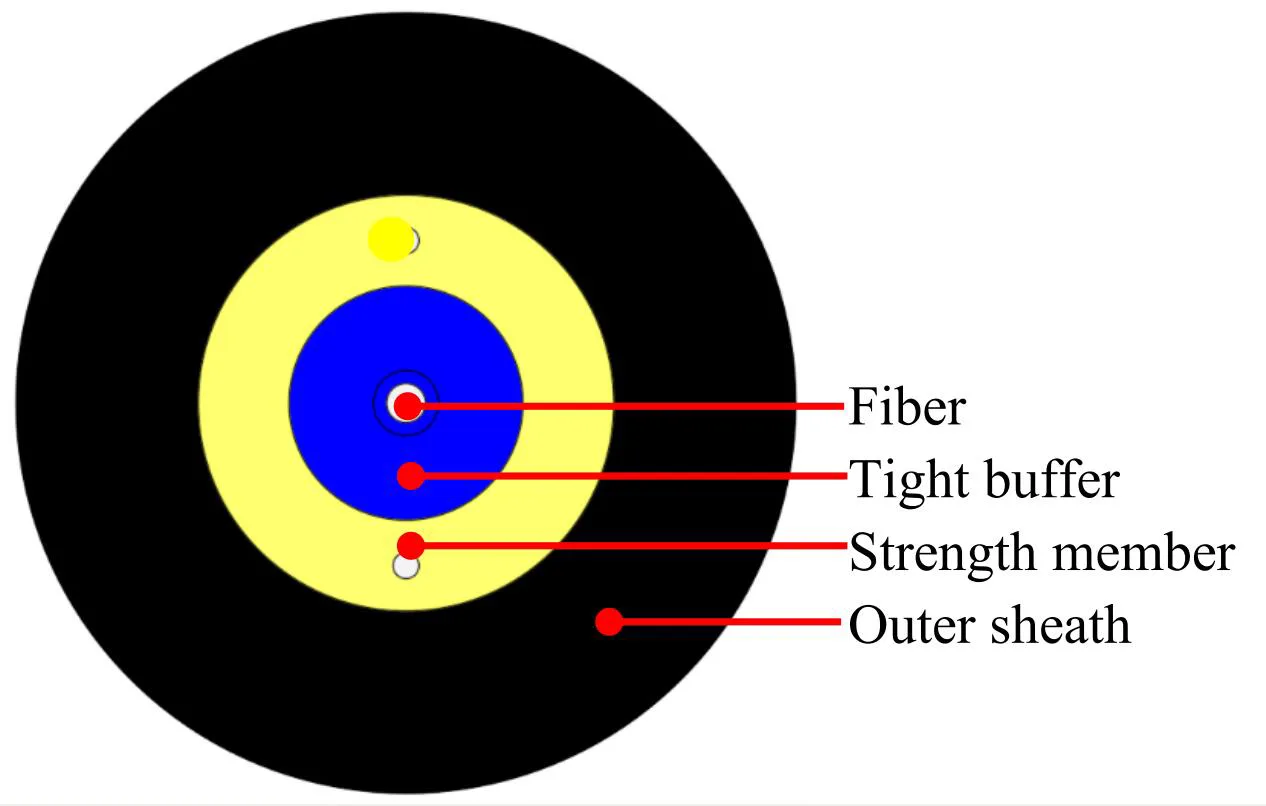

Kábelépítés:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

Tárgyak		Előírások
Szoros pufferszál	Rostszám	1
	Rost típus	G.657A1
	Rost színe	Kék
	Anyag	LSZH
	Átmérő	Φ0,9 ± 0,05 mm
	Szűk puffer szín	Fehér
Erőtag	Anyag	Poliészter fonal
Külső hüvely	Anyag	LSZH
	Átmérő	Φ3,0 ± 0,2 mm
	Külső hüvely színe	Sárga
Tintajel	Szín	Fekete

Rost jellegzetesség:

A kábelszál minden jellemzőjének (a kész kábel rostja) legalább az ITU-T ajánlattételnek megfelelően kell lennie, és a következő.

Tétel	Meghatározás
Rost típus	Egy üzemmód
Szálas anyag	Adalékolt szilícium -dioxid
Csillapítási együttható @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kábelhullámhosszúság	≤ 1260 nm
Nulla-diszpergálási hullámhossz	1300 ~ 1324 nm
Nulla-diszpergálási lejtőn	≤ 0,092 ps/(nm².KM)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Kromatikus szétszóródás @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode mező átmérője @ 1310 nm	8,8 ± 0,4um
Core / burkolt koncentrikus hiba	≤ 0,5 egy
Burkolat átmérője	125,0 ± 0,7 egy
Burkolat nem körkulárisság	≤5%
Elsődleges bevonat átmérője	242 ± 7 Egy
Koncentricitás elsődleges bevonat / bevonat	≤10 um
Bevonás nem körkulárisság	≤0,7%
Csillapítás kábelhajlítási veszteséggel 1 forduljon 1 sugara 10 mm 10 fordulat 1 sugara 15 mm	1550nm ≤Δ0,75dB/km 1625nm ≤δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤δ1,0dB/km
