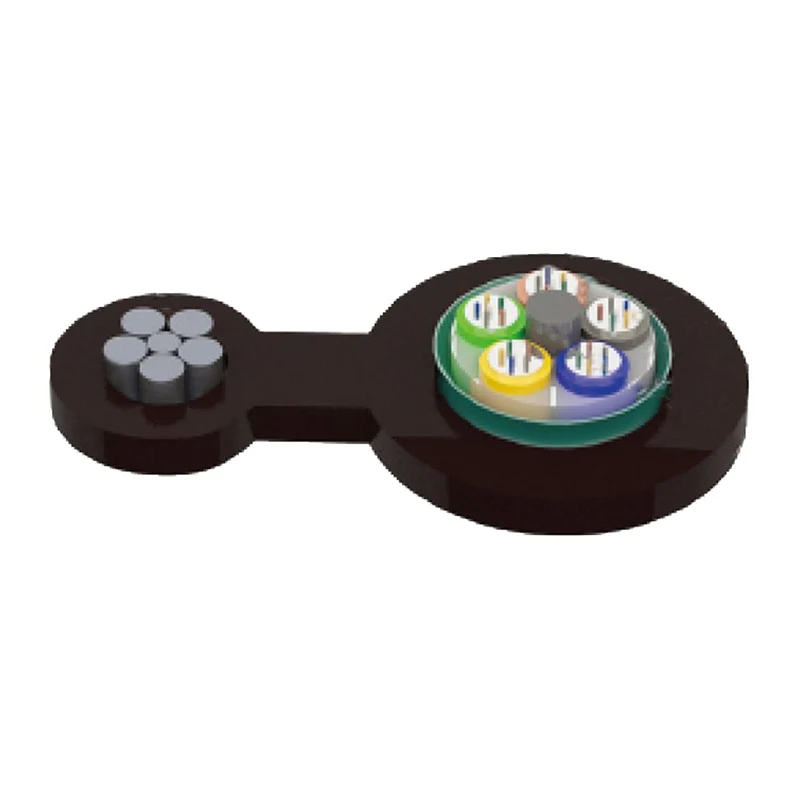

8. ábra Száloptikai kábel

Alapvető áttekintés

Orientalfiber 8. ábra A Fiber Optic Cable egy önhordó fej feletti optikai kommunikációs termék, amelyet a Jiangsu Xuben Photoelectric Technology Co., Ltd. fejlesztett és gyártott. Ezt a terméket úgy tervezték, hogy megfeleljen a kommunikációs, energiaellátási, vasúti tranzit és más iparágak nagy távolságú, nagy stabilitású fej feletti fektetési követelményeinek, integrálva a kiváló mechanikai tulajdonságokat, a vízállóságot és a költséghatékony beszerzési tulajdonságokat. és mérnöki alkalmazások.

A termék alapvető felépítése

Az Orientalfiber 8. ábra szerinti optikai kábel szabványos és praktikus szerkezeti felépítést alkalmaz: a 250 μm-es optikai szálat egy nagy modulusú anyagból gyártott laza csőbe helyezik, és a laza cső teljesen meg van töltve speciális vízálló keverékkel. A kábel magjában egy fém központi szilárdsági elem található, a laza csővel és a töltőkötéllel körülötte egy kompakt, kör alakú kábelmagot alkotva. A kábelmag hosszirányban műanyag bevonatú alumíniumszalaggal (APL) van bevonva, és acélhuzalszálakkal egybeépítve egy 8 alakú polietilén burkolatot alkot, ami a 8. ábra szerinti száloptikai kábel fő szerkezeti előnye.

Főbb termékelőnyök a beszerzési ügyfelek számára

Nagy szakítószilárdság és építési kényelem

A 8. ábra szerinti száloptikai kábelben konfigurált sodrott acélhuzal rendkívül nagy szakítószilárdságot biztosít, és támogatja a közvetlen önhordó fej feletti fektetést. Ez a kialakítás kiküszöböli a további teherhordó segédelemek szükségességét a mérnöki építésben, hatékonyan csökkenti a helyszíni szerelési munkaerő- és anyagköltségeket, valamint lerövidíti a teljes építési időszakot a nagyszabású beszerzési projektek esetében.

Stabil mechanikai és hőmérsékleti alkalmazkodóképesség

A 8. ábra száloptikai kábel kiváló mechanikai teljesítménnyel és széles hőmérséklettűrő képességgel rendelkezik, így alkalmazkodik az összetett kültéri fektetési környezetekhez, mint például a magas hőmérséklet, az alacsony hőmérséklet és a szél. Stabil átviteli teljesítményt tart fenn hosszú távú kültéri üzemben, csökkentve a kommunikációs vonalak meghibásodásának arányát és későbbi karbantartási költségeit, ami kritikus a hosszú távú projektműködéshez.

Kiváló vízállóság és nedvességállóság

A 8. ábra szerinti optikai kábelen többféle vízálló technológiát alkalmaznak a hosszú távú megbízhatóság biztosítása érdekében: a központi szilárdságú elem acélhuzalból készült, a laza cső speciális vízálló keverékkel van megtöltve, a kábelmag 100%-ban teljesen meg van töltve, és hozzáadásra került az APL nedvességzáró. A többrétegű vízálló szerkezet hatékonyan blokkolja a víz és a nedvesség behatolását, védi a belső optikai szálat és meghosszabbítja a kábel élettartamát.

Nagy szilárdságú védőanyagok

A 8. ábra száloptikai kábel laza csöve hidrolízisnek ellenálló, nagy szilárdságú anyagokat használ, amelyek ellenállnak a kémiai korróziónak és a fizikai sérüléseknek összetett környezetben. A dedikált csőtöltő keverék célzott védelmet nyújt az optikai szálnak, elkerülve a jelgyengülést és a külső extrudálás és vibráció okozta károsodást, biztosítva a stabil adatátvitelt.

Megfelelőségi szabványok

Orientalfiber 8. ábra Száloptikai kábel (GYTC8A típus) teljes mértékben megfelel az YD/T 1155 és az IEC 60794-1 nemzetközi és hazai ipari szabványoknak. Minden termék szigorú minőségellenőrzésen esik át a gyár elhagyása előtt, megfelel a globális kommunikációs mérnöki beszerzés szabvány követelményeinek, és alkalmazkodik a különböző országok és régiók ajánlattételi és pályázati szabványaihoz.

Szerkezeti elemek

Az Orientalfiber ábra 8 optikai kábel teljes szerkezete 9 magkomponensből áll, amelyek mindegyike világos funkcionális elhelyezéssel biztosítja a termék általános teljesítményét:

1. Sodrott vezetékek
2. PE hüvely
3. Rost
4. Csőtöltő vegyület
5. Laza cső
6. Kábeltöltő keverék
7. Központi Erőtag
8. APL
9. PE hüvely

A 8. ábra alkalmazási forgatókönyvei optikai kábel

Orientalfiber 8. ábra A száloptikai kábelt széles körben használják a hazai és külföldi távközlési szolgáltatók, rádiós és televíziós kommunikációs és információátviteli rendszerekben. Alkalmas helyi hálózati adatátvitelre, valamint ipari front-end összeköttetésekre az elektromos áram, a vasúti tranzit, az autópályák és más infrastrukturális iparágakban. A termék önhordó kialakítása miatt ez az előnyben részesített optikai kábel a kültéri fej feletti fektetéshez távolsági és vidéki területeken.

Műszaki paraméterek

Tárolási/üzemi hőmérséklet: -40 ℃ - +70 ℃

Optikai jellemzők

Jegyzet:

a. Az Xn utótag száltípust jelöl

b. A szál és a cső színelrendezését a színazonosító táblázat tartalmazza

c. A kábeltekercs jó állapotának megőrzése érdekében a kábelt nem szabad 6 hónapnál tovább tárolni kültéri környezetben

Alkalmazás: Önhordó antenna

GYIK

1. kérdés: Mi az Orientalfiber 8. ábra szerinti száloptikai kábel fő előnye tömeges beszerzéshez? A1: A 8. ábra szerinti optikai kábel önhordó szerkezettel rendelkezik, ami csökkenti az építési költségeket; többrétegű vízálló kialakítást alkalmaz nagy stabilitással; a termék kettős szabványnak felel meg, a gyártó komplett gyártási rendszerrel rendelkezik, amely biztosítja a stabil ellátást és az állandó minőséget a nagy volumenű beszerzéseknél.

2. kérdés: A 8. ábra szerinti optikai kábel alkalmas hosszú távú kültéri fej feletti használatra? A2: Igen. A termék kiváló mechanikai és hőmérsékletállósággal rendelkezik, víz- és nedvességálló szerkezeti kialakítással rendelkezik, és stabilan működik hosszú távú kültéri, fej feletti fektetési környezetben.

3. kérdés: Támogatja-e a 8. ábra szerinti optikai kábel a mérnöki projektek testreszabott beszerzését? A3: Igen. Professzionális optikai kábelgyártóként az Orientalfiber célzott szerkezeti és paraméter-testreszabási szolgáltatásokat tud nyújtani a 8. ábra szerinti optikai kábelhez a mérnöki beszerzési projektek aktuális igényei szerint.
