FAC-SC/APC-06 mező szerelvényszálas csatlakozó

Model: FAC-SC/APC-06

FAC-SC/APC-06Alkalmazás: FTTX, Data Room TransformatioReleváns megoldások:● Könnyű működés, a csatlakozó közvetlenül használható az ONU -ban, szintén a 30N -nél nagyobb rögzítőszilárdsággal, amelyet széles k......

Kérdés küldése

termékleírás

FAC-SC/APC-06

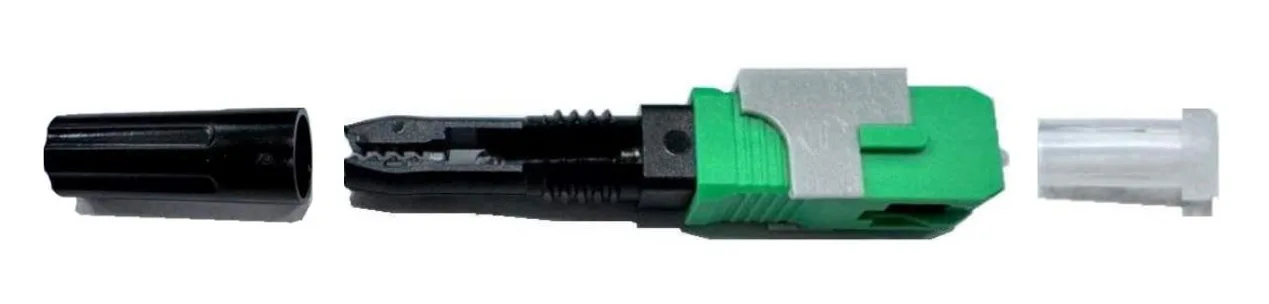

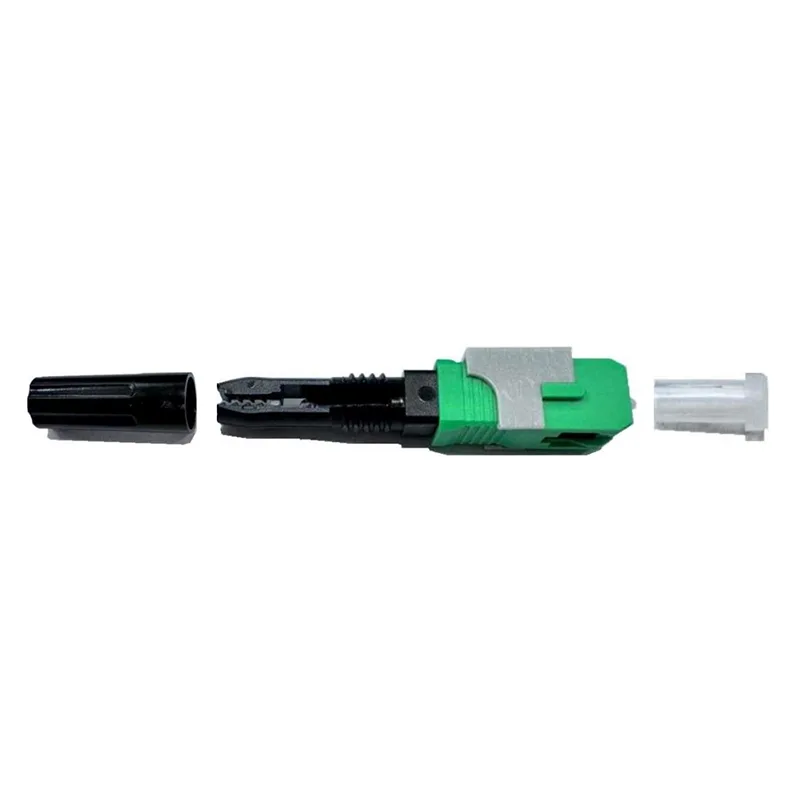

Field Assembly Fiber Connector

Alkalmazás: FTTX, Data Room Transformatio

Releváns megoldások:

● Könnyű működés, a csatlakozó közvetlenül használható az ONU -ban, szintén a 30N -nél nagyobb rögzítőszilárdsággal, amelyet széles körben használnak a Network Revolution FTTH projektjében. Ez csökkenti az aljzatok és adapterek használatát is, megtakarítva a projekt költségeit.

● 86 szabványos aljzattal és adapterrel a csatlakozó csatlakozik a csepp kábel és a tapaszkábel között. A 86 szabványos aljzat teljes védelmet nyújt egyedi kialakításával.

● A mezőn szerelt beltéri kábelhez, a pigtailhez, a tapaszkábelhez és a javítókábel átalakításához alkalmazható az adatszobában, és közvetlenül az ONU -ban használják.

Műszaki előírás:

LEÍRÁS	Meghatározás	Műszaki információk
OPTIKAI
Beillesztési veszteség (IL)	1310nm és 1550nm	≤ 0,5 dB
Visszatérési veszteség (RL) APC	1310nm és 1550nm	≥55dB
ÁLTALÁNOS
Tengelykapcsoló típus	SC	Zöld
Hüvelyes elemek	APC	8,0 ± 0,5 °
	Átmérő	2,5 mm
	Anyag	Kerámia cirkónia
	Rost	G.657A2
Mechanikus illesztés	szakítószilárdság	4 N - 5 N
	Beillesztett rost	10 mm ± 0,5 mm (125 μ)
	Rosthurok	18 mm ± 0,5 mm (250 μ)
	Gél időtartam	20 év
KÁBEL	Kábelmegtartás	Kamra /csavar 30n /2 perc
	Lapos mini 8. ábra	(5,3 ± 0,2) * (2,0 * 3,0 ± 0,1) mm
Méretek	mm	L (50 ± 2,5) x W (9 ± 0,1) x H (8 ± 0 .1)
Működőképes
Újrafelhasználhatóság	Ötször	Könnyű összeszerelés - szétszerelés
Összeszerelési lépések	2
Vonalzó/jig	1x10 csatlakozók
	A gyártó nevével 18*10 mm -es jelöléssel jelölve
	Csapáskapcsoló	16,2 mm x (xxx)
JELZÉS
Csatlakozó	Gyártó neve
	Ügyfél neve
	Gyártási tétel #
Csomagolás (Egyéni táska)	Gyártó
	Gyártási tétel #
	Rost előkészítő kép 1x1 skála
TARTÁLY
Csomagolás	Kartondoboz	100 csatlakozó +10 jigs
	Címkézés	Gyártó, modell, mennyiség, MFG. Sok
	Minőségi tesztelés	Optikai tesztelési lap I L & RL

Környezetvédelmi teljesítményteszt:

Igazolás
MECHANIKAI	Telcordia GR-326-Core, 4.4.3.5	Átvitel alkalmazott feszültséggel
KÖRNYEZETI	Telcordia GR-326-Core, 4.4.2.2,	Termikus kerékpározás öregedés
OPTIKAI	IEC 61300-3-4	Csillapítási módszer (A) Visszatérési veszteség
	IEC 61300-3-6	Visszatérési veszteség módszer (1) Ökör
Szolgálati élettartam
ÉLET	25 év
Garancia	Hatékony az összes elem gyártási hibáira
RMA	Kevesebb, mint 120 természetes nap
