3 mm-es kerek SC/APC-SC/UPC patch kábelek

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Kérdés küldése

termékleírás

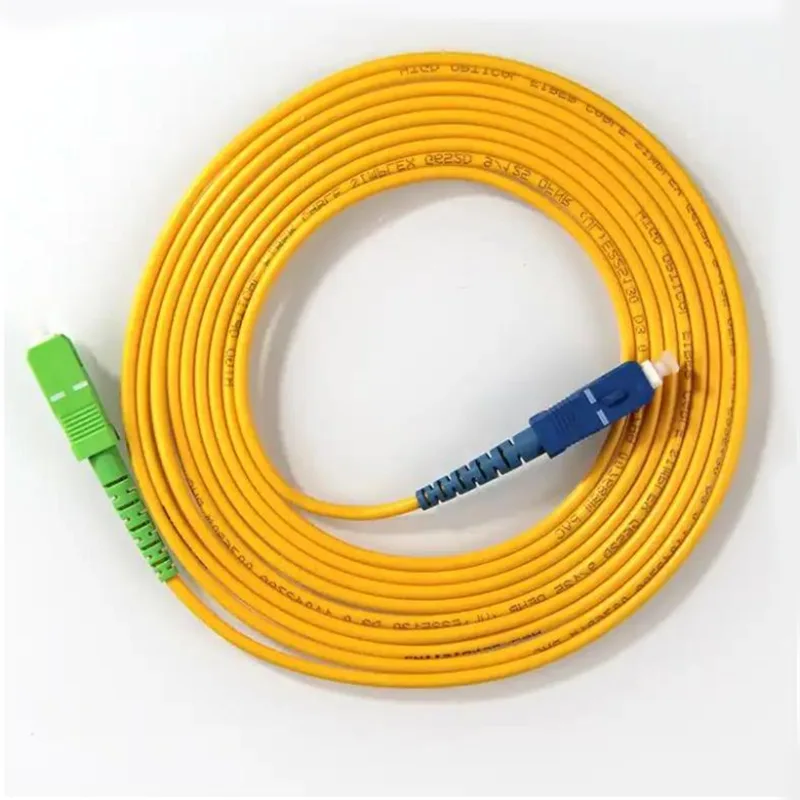

Az Orientalfiber 3 mm-es kerek SC/APC-SC/UPC patch kábelek G657A1 egymódusú szálak felhasználásával készültek, és támogatják azokat az alkalmazásokat, amelyek hajlítási ellenállást és alacsony jelcsillapítást igényelnek. A 3,0 mm-es külső átmérővel és LSZH köpennyel a kábel alkalmas beltéri környezetre, ahol fontos a biztonság és a kábelkezelés.

Kínai gyártóként és beszállítóként az Orientalfiber gondoskodik arról, hogy minden patch kábel gyárilag le legyen zárva, és a szállítás előtt tesztelve legyen. Az SC/APC és SC/UPC csatlakozók kombinációja rugalmas telepítést tesz lehetővé a különböző hálózati interfészek között, csökkentve a telepítés során felmerülő kompatibilitási problémákat.

Alkalmazási forgatókönyvek

Adatközponti kábelrendszerek és rack-rack kapcsolatok
FTTH (Fiber to the Home) telepítések
Ethernet és szélessávú hálózati átvitel
Gerinc, vízszintes és felszálló kábelezés
Videó-, adat- és hangjelátviteli rendszerek
Optikai vizsgáló és mérőberendezések csatlakozásai

Alapvető jellemzők

Stabil csatlakozó teljesítmény

Az SC/APC és SC/UPC csatlakozók alacsony visszaverődést és stabil jelátvitelt biztosítanak
A kerámia érvéghüvelyek pontos száligazítást biztosítanak
Támogatja az ismételt kapcsolatokat állandó teljesítménnyel

Ellenőrzött optikai teljesítmény

A beillesztési veszteség ≤0,30 dB-re van szabályozva
Visszatérési veszteség ≥55 dB (APC) és ≥50 dB (UPC)
1310 nm-es és 1550 nm-es átviteli ablakokhoz optimalizálva

Rugalmas és tartós kábelkialakítás

3 mm-es kerek kábelszerkezet a könnyebb elvezetés és kezelés érdekében
A G657A1 szál szorosabb hajlítási feltételeket támogat
Minimális hajlítási sugár ≥20 mm a gyakorlati telepítési forgatókönyvekhez

Biztonság és megfelelőség

LSZH (Low Smoke Zero Halogen) kabát beltéri biztonsági követelményekhez
ROHS-kompatibilis anyagok
Működési hőmérséklet tartomány -25 ℃ és +65 ℃ között

Műszaki előírás:

Építmények	Egység	Leírások
Fiber mód		Egymódusú: ITU-T G657A1
Rostszám		Simplex
Hullámhossz	nm	1310/1550
Beillesztési veszteség	dB	≤0,30
Visszatérési veszteség	dB	≥55 (APC) ≥50 (UPC)
Thight-puffer szálátmérő	hm	900
Thight-Buffer Fiber Color		Fehér
Kábelköpeny színe		Sárga
Kábelköpeny anyaga		LSZH
Kábel átmérő	mm	Φ3,0 ±0,20
Hossz	m	3,0 +0,1/-0
Csatlakozó típusa		SC/APC (zöld) SC/UPC (kék)
Végfelület polírozás		APC és UPC
Vérvég anyaga		Kerámiai
Csatlakozás megismételhetősége		> 800 alkalommal
Minimális hajlítási sugár	mm	≥20
Szál/kábel rögzítés találkozik	N	50N±2N 5N/s 120s időtartammal
Üzemi hőmérséklet	℃	-25 ℃ ~ +65 ℃
Tárolási hőmérséklet	℃	-25 ℃ ~ +65 ℃

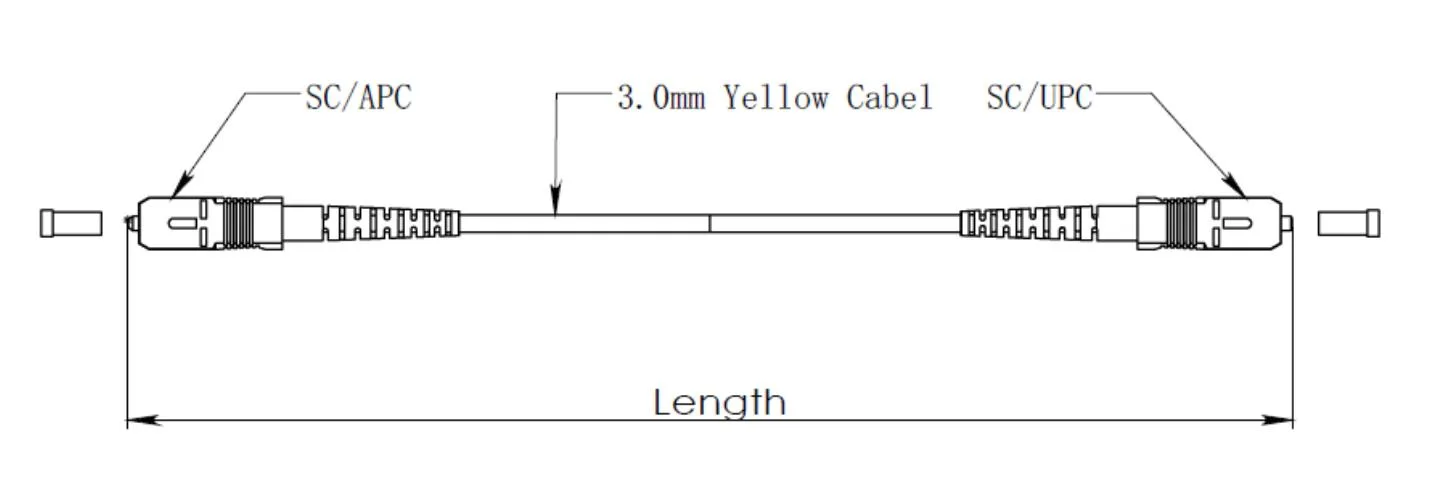

Dimenziós rajz:

3mm Round Cable SC/APC- SC/UPC Patch Cords

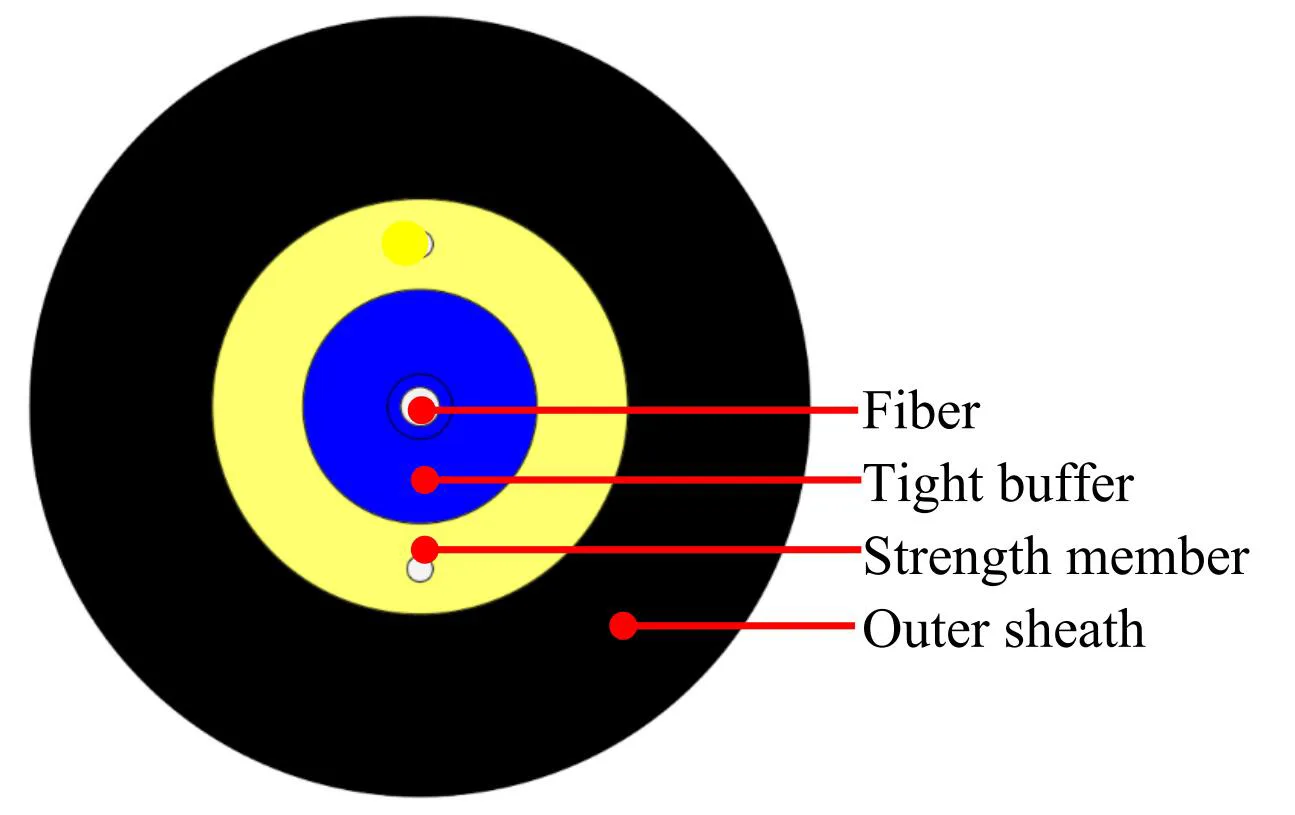

Kábel felépítése:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Tételek		Műszaki adatok
Feszes pufferszál	Rostszám	1
	Száltípus	G.657A1
	Szálszín	Kék
	Anyag	LSZH
	Átmérő	Φ0,9 ± 0,05 mm
	Feszes puffer szín	Fehér
Erőtag	Anyag	Poliészter fonal
Külső burkolat	Anyag	LSZH
	Átmérő	Φ3,0 ± 0,2 mm
	Külső köpeny Szín	Sárga
Tintajel	Szín	Fekete

A rost jellemzői:

A kábelszál (a kész kábel szála) összes jellemzőjének meg kell felelnie legalább az ITU-T G.657A1 ajánlásának, és a következőnek kell lennie.

Tétel	Specifikáció
Száltípus	Egymódú
Szálas anyag	Adalékolt szilícium-dioxid
Csillapítási együttható @ 1310 nm @ 1383nm @ 1460 nm @ 1550 nm @ 1625 nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kábel levágási hullámhossz	≤ 1260 nm
Nulla diszperziós hullámhossz	1300 ~ 1324 nm
Nulla diszperziós meredekség	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Kromatikus diszperzió @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Módmező átmérője @ 1310 nm	8,8±0,4 um
Mag/burkolat koncentrikussági hiba	≤ 0,5 um
A burkolat átmérője	125,0 ± 0,7 um
Burkolat nem kör alakú	≤5%
Elsődleges bevonat átmérője	242 ± 7 um
Koncentricitás Elsődleges bevonat / Bevonat	≤10 µm
Bevonat nem kör alakú	≤0,7%
Csillapítás kábelhajlítási veszteséggel 1 fordulat 1 sugár 10 mm 10 fordulat 1 sugár 15 mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km

Gyártás és minőségellenőrzés

Minden keleti szálas 3 mm-es kerek SC/APC-SC/UPC patch kábel 100%-os gyári tesztelésen esik át, beleértve a behelyezési és visszatérési veszteség ellenőrzését. Strukturált gyártási folyamatokkal rendelkező kínai gyárként az Orientalfiber a sorozatok állandó minőségének megőrzésére összpontosít, ami fontos a nagyszabású beszerzési és mérnöki projekteknél.

Az Orientalfiber gyártási erősségéről

A Jiangsu Xuben Photoelectric Technology Co., Ltd. négy gyárral rendelkező vállalatcsoport, amelyek beltéri optikai kábeleket, kültéri kábeleket, ODN optikai alkatrészeket és optikai hálózati berendezéseket foglalnak magukban. A teljes termelési terület eléri a 15 000 négyzetmétert, éves termelési értéke 20 millió USD.

A cég komplett üvegszálas hálózati megoldásokat kínál távközlési szolgáltatók, műsorszóró rendszerek és ipari kommunikációs projektek számára. A termékeket széles körben használják villamosenergia-rendszerekben, vasúti tranzitban, autópályákon és nagyszabású infrastruktúra-hálózatokban.

Az ISO9001 minőségirányítási rendszerrel és az ISO45001 munkahelyi egészségügyi és biztonsági tanúsítvánnyal a vállalat szabványosított gyártási és minőség-ellenőrzési folyamatokat tart fenn. Az Orientalfiber 3 mm-es, kerek SC/APC-SC/UPC Patch Cords kábeleket hazai és nemzetközi piacokra szállítjuk, különféle közepes és nagy mérnöki projekteket támogatva.

GYIK

Mi a különbség az SC/APC és az SC/UPC csatlakozók között?

Az SC/APC csatlakozók ferde (általában 8 fokos) végfelülettel rendelkeznek, ami csökkenti a visszaverődést, így alkalmasak nagy pontosságú optikai rendszerekhez. Az SC/UPC csatlakozók sík polírozott felülettel rendelkeznek, és általánosan használt hálózati kapcsolatokban használatosak.

A kábel hossza testreszabható?

Igen, az Orientalfiber 3 mm-es kerek SC/APC-SC/UPC patch kábelek támogatják a testreszabott hosszúságokat a különböző telepítési követelményeknek megfelelően.

Alkalmas ez a patch kábel beltéri környezetben való használatra?

Igen, az LSZH kabát anyaga alkalmassá teszi beltéri használatra, különösen olyan környezetben, ahol tűzbiztonság és alacsony füstkibocsátás szükséges.

Hányszor használható újra a csatlakozó?

A csatlakozó több mint 800 párosítási ciklust támogat normál használati körülmények között, stabil optikai teljesítményt biztosítva.
