3 mm-es kerek LC/UPC-LC/UPC patch kábelek

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Kérdés küldése

termékleírás

AKeleti szálas 3 mm-es kerek LC/UPC-LC/UPC patch kábeleknélkülözhetetlen alkotóelemei a nagy sűrűségű száloptikai foltozási környezeteknek. A Jiangsu Xuben Photoelectric Technology csoporthoz tartozó Orientalfiber márka által gyártott patch zsinórok 15 000 négyzetméteres gyártási bázissal és fejlett gyártási folyamatokkal rendelkeznek. A forrás kiválasztásával aKeleti szálas 3 mm-es kerek LC/UPC-LC/UPC patch kábelek, a hálózati mérnökök ISO9001 és ISO45001 tanúsítvánnyal rendelkező terméket kapnak, amely megbízható teljesítményt biztosít a kritikus adatközpontokban és telekommunikációs központokban világszerte.

Műszaki tervezés és jelintegritás

A mérnöki munka mögöttKeleti szálas 3 mm-es kerek LC/UPC-LC/UPC patch kábeleka nagy pontosságra és az alacsony jelcsillapításra összpontosít. A G657A1 egymódusú optikai szálat használó kábeleket úgy tervezték, hogy megfeleljenek a modern kábelvezetés fizikai követelményeinek.

Precíziós alkatrészek és építési minőség

LC/UPC nagy pontosságú csatlakozók: A kis méretű LC csatlakozók nagyobb portsűrűséget tesznek lehetővé a kapcsolókban és a patch panelekben. Az UPC (Ultra Physical Contact) polírozás ≥50 dB visszatérési veszteséget biztosít, ami a nagy sebességű Ethernet-alkalmazások szabványos.
3,0 mm-es LSZH köpeny: A vékonyabb, 2,0 mm-es alternatívákkal ellentétben a 3 mm-es kerek kábel fokozott mechanikai védelmet biztosít. A Low Smoke Zero Halogen (LSZH) anyag biztosítja a beltéri telepítések biztonságát, különösen a felszálló és a vízszintes kábelezésben.
Kerámia érvéghüvely technológia: Minden csatlakozó kiváló minőségű kerámia érvéghüvellyel rendelkezik, amely több mint 800 illesztési cikluson keresztül biztosítja a pontos beállítást.
Hajlítási érzéketlenség: A ≥20 mm-es minimális hajlítási sugárral ezek a vezetékek megőrzik a jel integritását, még akkor is, ha szűk sarkokon keresztül vezetik őket zsúfolt szerverállványokban.

Sokoldalú ipari alkalmazások

Az alkalmazásaKeleti szálas 3 mm-es kerek LC/UPC-LC/UPC patch kábelektöbb szektort is átível, biztosítva a nagy sávszélességű szolgáltatásokhoz szükséges stabil fizikai réteget.

Vállalati adatközpontok és Ethernet rendszerek

A hálózat magjában ezek a patch kábelek nagy sebességű adó-vevőket kötnek össze az elosztó keretekkel. A sárga LSZH köpeny egyértelműen azonosítja az egymódusú szálas kapcsolatokat, megkönnyítve a karbantartást és a hibaelhárítást.

FTTH és szélessávú infrastruktúra

Elsődleges választás a Fiber-to-the-Home (FTTH) telepítésekhez, a 3 mm-es kábel tartóssága alkalmassá teszi az optikai hálózati terminál (ONT) és az elosztódoboz közötti csatlakozásokra. Támogatja a video-, adat- és hangszolgáltatások zökkenőmentes eljuttatását a végfelhasználókhoz.

Ipari és közlekedési összeköttetés

A szabványos IT-n túl az Orientalfiber termékek elektromos hálózatokba és vasúti tranzitkommunikációs rendszerekbe is integrálva vannak. A robusztus felépítése aKeleti szálas 3 mm-es kerek LC/UPC-LC/UPC patch kábelekbiztosítja, hogy ellenálljanak az ipari front-end csatlakozásokban előforduló rezgéseknek és környezeti ingadozásoknak.

Gyakran Ismételt Kérdések (GYIK)

Milyen are ezeknek az LC/UPC patch vezetékeknek a 3 mm-es átmérőjének elsődleges előnyei?

A 3 mm-es átmérő kiváló szakítószilárdságot és ütésállóságot biztosít a vékonyabb patch zsinórokhoz képest. Ez teszi aKeleti szálas 3 mm-es kerek LC/UPC-LC/UPC patch kábelekalkalmasabb gerinc- és vízszintes kábelezésre, ahol a kábel fizikailag nagyobb terhelésnek lehet kitéve.

Az LC/UPC csatlakozó támogatja a nagy sebességű adatátvitelt?
Igen. Az LC/UPC csatlakozó az egymódusú üvegszálas alkalmazások ipari szabványa. ≥50 dB visszatérési veszteséggel és alacsony beillesztési veszteséggel teljes mértékben kompatibilis a 10G, 40G és 100G Ethernet alkalmazásokkal.

Használhatók ezek a kábelek olyan környezetben, ahol nagy a hőmérséklet-ingadozás?
AKeleti szálas 3 mm-es kerek LC/UPC-LC/UPC patch kábelek-25°C és +65°C közötti működésre vannak méretezve, így megbízhatóak klímaszabályozott adatközpontokhoz és nem temperált távközlési házakhoz egyaránt.

Gyárilag tesztelték ezeket a patch zsinórokat?
Igen, minden egység 100%-ban gyárilag le van szerelve, és szigorú tesztelésnek vetik alá, hogy megbizonyosodjon arról, hogy megfelelnek a megadott optikai és mechanikai szabványoknak, mielőtt a vevőhöz szállítanák.

Alkalmazás:

● Adatközpontok

● Ethernet alkalmazások

● FTTH alkalmazások

● Gerinc, vízszintes és felszálló alkalmazások

● Video-, adat- és hangszolgáltatások

● Tesztberendezési alkalmazások

Jellemzők:

● Nagy pontosságú csatlakozó

● UPC&APC végfelület polírozás

● SC, LC, minden egyszálas csatlakozó

● Egyedi hosszúság elérhető

● 100%-ban gyárilag lezárt és tesztelt

● ROHS-kompatibilis

Műszaki előírás:

Építmények	Egység	Leírások
Fiber mód		Egymódusú: ITU-T G657A1
Rostszám		Simplex
Hullámhossz	nm	1310/1550
Beillesztési veszteség	dB	≤0,30
Visszatérési veszteség	dB	≥50 (UPC)
Thight-puffer szálátmérő	hm	900
Thight-Buffer Fiber Color		Fehér
Kábelköpeny színe		Sárga
Kábelköpeny anyaga		LSZH
Kábel átmérő	mm	Φ3,0 ±0,20
Hossz	m	3,0 +0,1/-0
Csatlakozó típusa		LC/UPC (kék)
Végfelület polírozás		UPC
Vérvég anyaga		Kerámiai
Csatlakozás megismételhetősége		> 800 alkalommal
Minimális hajlítási sugár	mm	≥20
Szál/kábel rögzítés találkozik	N	50N±2N 5N/s 120s időtartammal
Üzemi hőmérséklet	℃	-25 ℃ ~ +65 ℃
Tárolási hőmérséklet	℃	-25 ℃ ~ +65 ℃

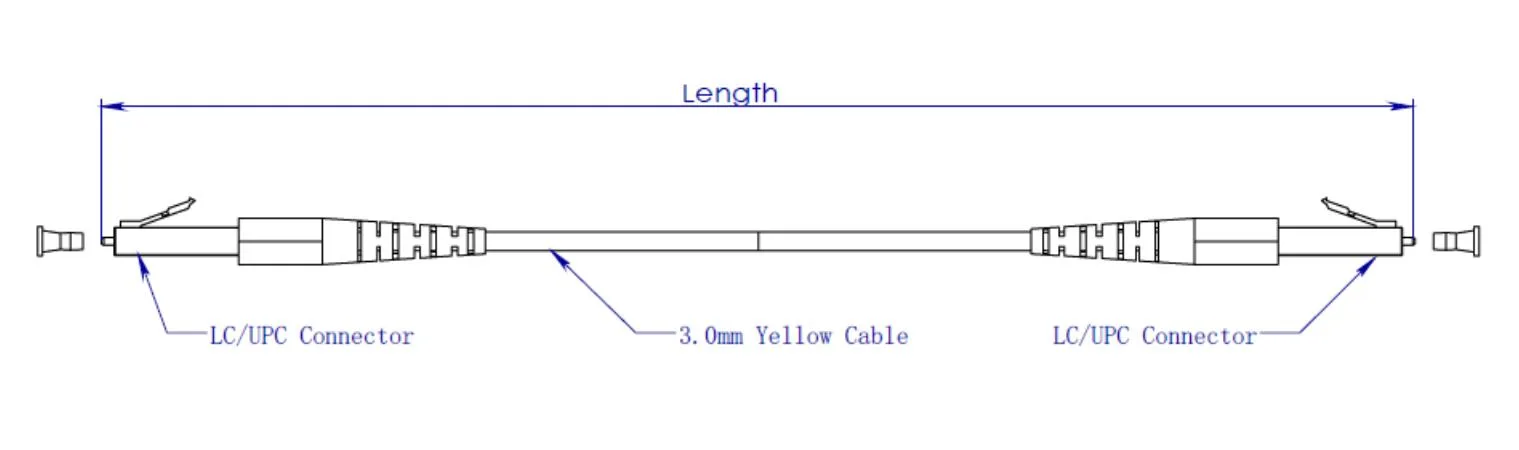

Dimenziós rajz:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

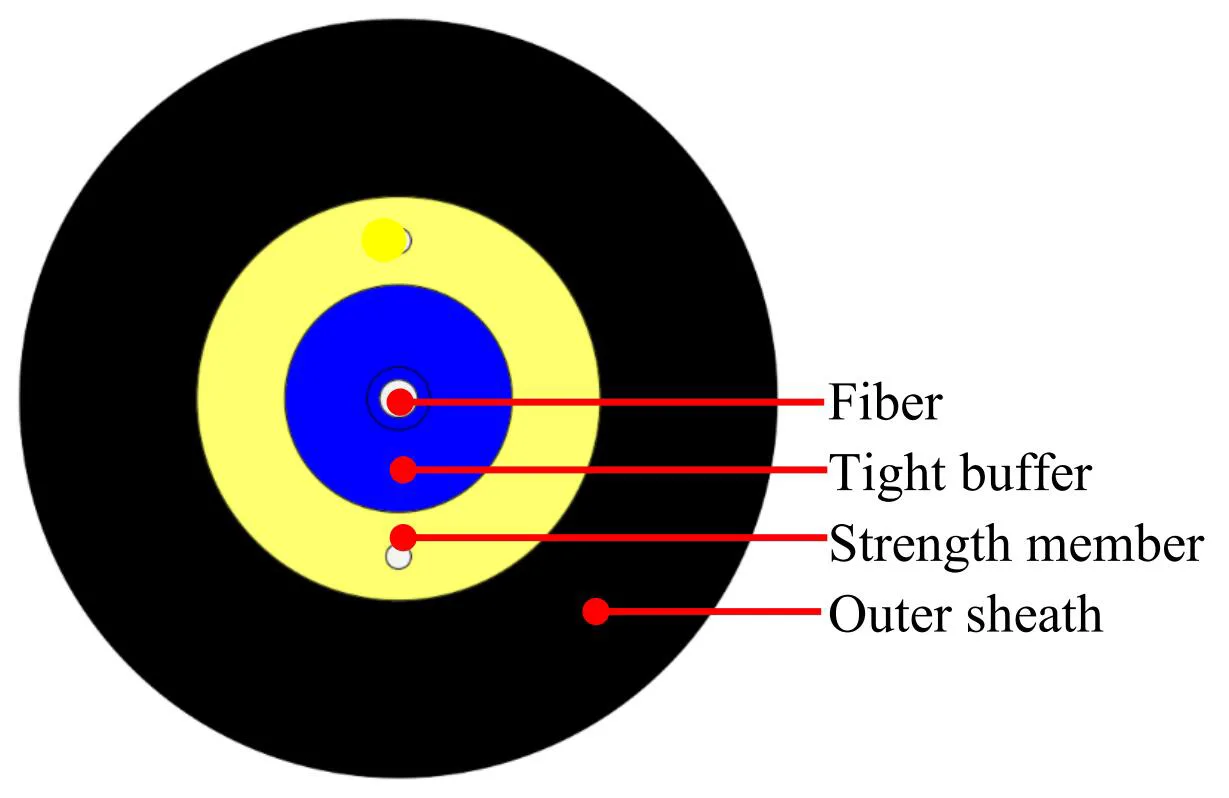

Kábel felépítése:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Tételek		Műszaki adatok
Feszes pufferszál	Rostszám	1
	Száltípus	G.657A1
	Szálszín	Kék
	Anyag	LSZH
	Átmérő	Φ0,9 ± 0,05 mm
	Feszes puffer szín	Fehér
Erőtag	Anyag	Poliészter fonal
Külső burkolat	Anyag	LSZH
	Átmérő	Φ3,0 ± 0,2 mm
	Külső köpeny Szín	Sárga
Tintajel	Szín	Fekete

A rost jellemzői:

A kábelszál (a kész kábel szála) összes jellemzőjének meg kell felelnie legalább az ITU-T G.657A1 ajánlásának, és a következőnek kell lennie.

Tétel	Specifikáció
Száltípus	Egymódú
Szálas anyag	Adalékolt szilícium-dioxid
Csillapítási együttható @ 1310 nm @ 1383nm @ 1460 nm @ 1550 nm @ 1625 nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kábel levágási hullámhossz	≤ 1260 nm
Nulla diszperziós hullámhossz	1300 ~ 1324 nm
Nulla diszperziós meredekség	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Kromatikus diszperzió @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Módmező átmérője @ 1310 nm	8,8±0,4 um
Mag/burkolat koncentrikussági hiba	≤ 0,5 um
A burkolat átmérője	125,0 ± 0,7 um
Burkolat nem kör alakú	≤5%
Elsődleges bevonat átmérője	242 ± 7 um
Koncentricitás Elsődleges bevonat / Bevonat	≤10 µm
Bevonat nem kör alakú	≤0,7%
Csillapítás kábelhajlítási veszteséggel 1 fordulat 1 sugár 10 mm 10 fordulat 1 sugár 15 mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km
